  1. CHRONOTACHYGRAPHE ÉLECTRONIQUE DTCO 1381 SIEMENS V D O

  2. En plus des 25 états de l'UE, • La Suisse, la Norvège, le Liechtenstein, l'Islande introduisent également le nouveau chrono tachygraphe numérique. • Tous les pays de la UE • Les pays de l'AETR

  3. 0 +1 +3 +2 HEURE MOSCOU EUROPE CENTRALE HEURE OEZ EUROPE CENTRALE HEURE MEZ HEURE EUROPE L’OUEST GMT (UTC) IS FIN RUS S N ES LV LT D BY IRL GB PL NL D UA B CZ L SK MD A H RO CH F SLO HR BIH YU BG I P AL E TR GR CY M • Heure UTC RAPPEL. Pour la France, décalage de : 1 heure en hiver 2 heures en été L'HEURE L'horloge interne du chronotachygraphe est réglée à l'heure UTC. UTC = Temps UniverselCoordonné (Grennwich) Possibilité de réglage de +/- 1mn/semaine

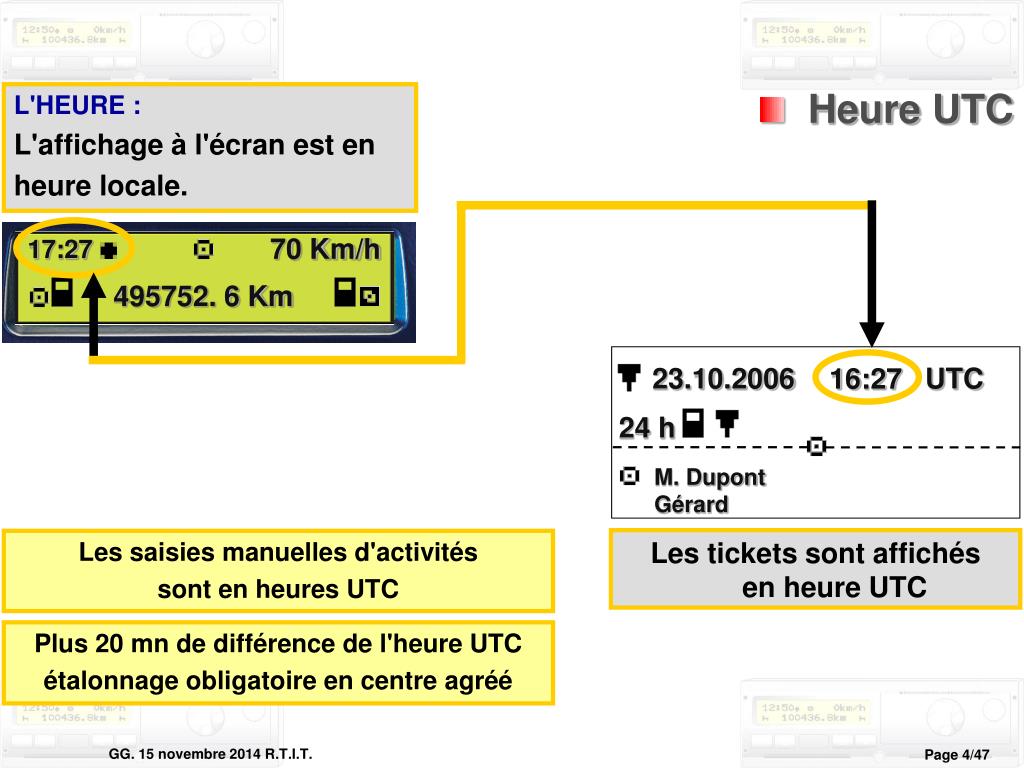

  4. 70 Km/h 17:27 495752. 6 Km 23.10.2006 UTC 16:27 24 h M. Dupont Gérard • Heure UTC L'HEURE : L'affichage à l'écran est en heure locale. Les tickets sont affichés en heure UTC Les saisies manuelles d'activités sont en heures UTC Plus 20 mn de différence de l'heure UTC étalonnage obligatoire en centre agréé

  5. L'appareil numérique L’afficheur L’imprimante Les lecteurs de carte

  6. Symbole heure locale Vitesse instantanée du VI Heure Mode Activité conducteur 1 Activité conducteur 2 Présence Carte conducteur 2 Présence Carte conducteur 1 Totalisateur Kilométrique Pas de cartes insérées Conducteurs 1 et 2 : Repos • L'afficheur

  7. Menu et validation Défilement des fonctions Quitter par étape Défilement des fonctions • La naviguation des menus 2 types de menu Le menu principal : les impressions, les entrées, les affichages. ( accessible uniquement à l'arrêt du véhicule ) Le menu des consultations : les temps, la sélection de la langue du menu principal.

  8. Arête de coupure Déverrouillage du tiroir de l'imprimante • L'imprimante

  9. Interface de téléchargement et de calibrage Touches activité et d’éjection carte conducteur 2 Emplacement carte chauffeur 1 Touches activité et d’éjection carte conducteur 1 Emplacement carte chauffeur 2 • Les lecteurs de carte

  10. 05:10 Carte ! Carte ! Carte ! Carte ! Carte ! Carte ! Carte ! Carte ! Carte ! • Insertion des cartes Introduire sa carte conducteur dans le lecteur n° 1 Laisser sa carte conducteur dans le lecteur durant tout le service. 0 Km/h 495273. 6 Km u v • Véhicule à l'arrêt, contact mis : • Introduire la ou les cartes. • Flèche vers l'avant, puce vers le haut • 1er conducteur à gauche. 2ème conducteur à droite

  11. Dernier retrait 22.10.06 21:37 1 Bienvenue Message de bienvenue 05:10 04:10 UTC Heure UTC Dupont Gérard Bienvenue 05:10 04:10 UTC Heure locale Symboles heure 3 2 Heure locale Dernier retrait Nom du conducteur Date et heure du dernier retrait 21:37 22.10.06 Temps universel coordonné UTC Dupont Gérard • Insertion des cartes

  12. M saisie Supplément ? M saisie Supplément ? Dernier retrait Oui Non 22.10.06 21:37 M saisie Supplément ? M saisie Supplément ? Oui Non 4 Bienvenue 05:10 04:10 UTC Dupont Gérard oui non 5 Entrée de travaux effectuées sans carte • Insertion des cartes

  13. C. Pays début M saisie Supplément ? M saisie Supplément ? 23.10.06 05:10 : E Dernier retrait Non Oui Région début 22.10.06 21:37 05:10 E AN 0 Km/h 05:00 6 Bienvenue Entrée du pays de départ 495273. Km 05:10 04:10 UTC Dupont Gérard 7 Entrée région de départ (uniquement pour l’Espagne C. Pays début 8 23.10.06 05:10 : E Région début Lecture de la carte 05:10 0 Km/h 05:10 E AN 495273. Km Sélectionner l’activité (conduite automatique) • Insertion des cartes Attendre la lecture complète de la carte 1 ou 2.

  14. Insertion des cartes • Lors du changement de poste inverser la position des cartes. • Carte lecteur n° 1 vers lecteur n° 2. • Carte lecteur n° 2 vers lecteur n° 1. • Le temps de travail de l‘équipier est automatiquement sur temps de "disponibilite" pendant la conduite.

  15. La sélection des activités Défaut de manipulation Amende de 750€ Leurs manipulations sont obligatoires Le sélecteur doit être positionné selon l'activité réellement exercée par le conducteur

  16. Sélectionner le symbole d'activité selon le besoin. • Le temps de conduite s'enregistre automatiquement. • A chaque arrêt du véhicule l'activité "Temps de travail" se sélectionne automatiquement. • Les autres temps sont à la demande • La sélection des activités

  17. 2 1 Le véhicule étant à l’arrêt, la carte conducteur 1 introduite, en appuyant sur la touche vous pouvez afficher les données suivante : 1) Temps de conduite depuis une interruption de 45 minutes, 2) Interruption valable (pauses cumulatives, en interruption partielles de 15 minutes au moins. 3) Temps de conduite de la semaine double. 4) Durée de l’activité réglé. 3 4 03h17 02h46 1 2 00h20 00h34 00h47 00h47 25h23 20h43 2 1 Pour afficher les temps du conducteur 2, appuyer de nouveau sur la touche • Affichage de données véhicule à l’arrêt En l’absence de carte de conducteur, les données affichées sont classées selon la fente pour carte appropriée. 1 = Fente pour carte 1. 2 = Fente pour carte 2.

  18. 01h21 1 00h15 02h07 2 • Affichage de données pendant la conduite Véhicule roulant, si vous appuyez sur une touche quelconque du bouton des menus les données suivantes s’affichent : - le temps de conduite du 1er conducteur, - les pauses valables du 1er conducteur, - l’activité du 2eme conducteur. L’affichage standard réapparaît quand un touche du bouton est de nouveau actionnée ou au bout de 10 secondes 1). Temps du conducteur 1 : - Temps de conduite depuis une interruption de 45 mn; - Interruption valable (pauses cumulatives, en interruption partielles de 15 minutes au moins. 2). Temps du conducteur 2 : - Activité actuelle (disponibilité ) et durée de l’activité.

  19. 2 Erreur 1 1 30 interne 3 Temps de conduite continu de 04 heures 15, organisez une pause Temps de conduite dépassé, conduite continu de 04 heures30 faites une pause. Avertissement toutes les 15 minutes avec affichage du temps de conduite ! Pour annuler l’affichage du code erreur, il faut obligatoirement appuyer sur 1 1 Repos ! Repos ! 1 1 00h15 00h15 04h15 04h30 • En cas d'anomalie 1).Pictogrammes combinés Le cas échéant, avec le numéro de la fente pour carte 2).Texte en clair de l’erreur 3).Code mémoire

  20. Véhicule à l'arrêt, contact mis. • Appuyer sur la touche d'éjection Code pays fin 23.10.06 19:25 : E Dupont Gérard Dupont Gérard 1 Dupont Gérard Nom du conducteur Barre de déroulement indiquant l'enregistrement sur la carte 2 Code pays fin Entrée du pays de fin de quart 19:25 23.10.06 F 3 Dupont Gérard Nom du conducteur Suite de l'écriture sur la carte • Retrait des cartes

  21. Val . jour 24h 23.10.2006 Oui Val . jour 24h 23.10.2006 Non Début d’impression . . . Code pays fin 23.10.06 19:25 : E Dupont Gérard Dupont Gérard 4 Val. jour 24h Pour imprimer les données, sélectionner oui et valider 23.10.06 Oui Étape suivante sélectionner non Val. jour 24h 23.10.06 Non 5 Selon la fonction sélectionnée, l'affichage indique la poursuite de l'action. Début D’impression . . . • Retrait des cartes

  22. Val . jour 24h 23.10.2006 Oui Val . jour 24h 23.10.2006 Non Début d’impression . . . Dupont Gérard Code pays fin 19:25 0 Km/h 23.10.06 19:25 : E 495273. Km Dupont Gérard Dupont Gérard Dupont Gérard 6 Nom du conducteur Suite de l'écriture sur la carte 7 La carte du conducteur est éjectée. L'affichage standard apparaît. 0Km/h 19:25 495900. 4 Km • Retrait des cartes

  23. Les enregistrements Les Activités 1km 5km 3km 1km 10 km La distance parcourue

  24. GUIN GEORGES 17101964359762 05/04/2005 Date. • Chronotachygraphe défectueux Obligations du conducteur : Compléter les données personnelles. Nom et prénom, n°du permis, ou de la carte, date, signature. Dans le cas d'un trajet de plusieurs jours, si le retour au siège de l'entreprise ne peut avoir lieu que plus d'une semaine après la constatation de l'anomalie, le chrono tachygraphe doit être réparé en cours de route.

  25. 0 1 2 3 4 5 6 7 8 9 10 11 12 • Chronotachygraphe défectueux Obligations du conducteur : Noter les activités sur une feuille séparée ou au dos du rouleau.

  26. Le chronotachygraphe sauvegarde les arrêts inférieurs à 2 mn comme temps de conduite Le chronotachygraphe sauvegarde les arrêts supérieurs à 2 mn comme temps de travail • Stop and Go Le chrono tachygraphe sauvegarde toutes les activités par minutes

  27. Dupont Gérard GUIN Georges Responsable transports 24 Juin 2005 06 Juillet 2005 Congés maladie 07 Juillet 2005 • Les contrôles sur route Le conducteur doit pouvoir présenter en cas de contrôle La carte conducteur Attestation de congés le cas échéant

  28. Disques, pour les jours avec appareil de contrôle analogique. La carte. Impressions papier, pour les jours avec appareil de contrôle numérique. • Les contrôles sur route Conduite en exploitation mixte (analogique et numérique)

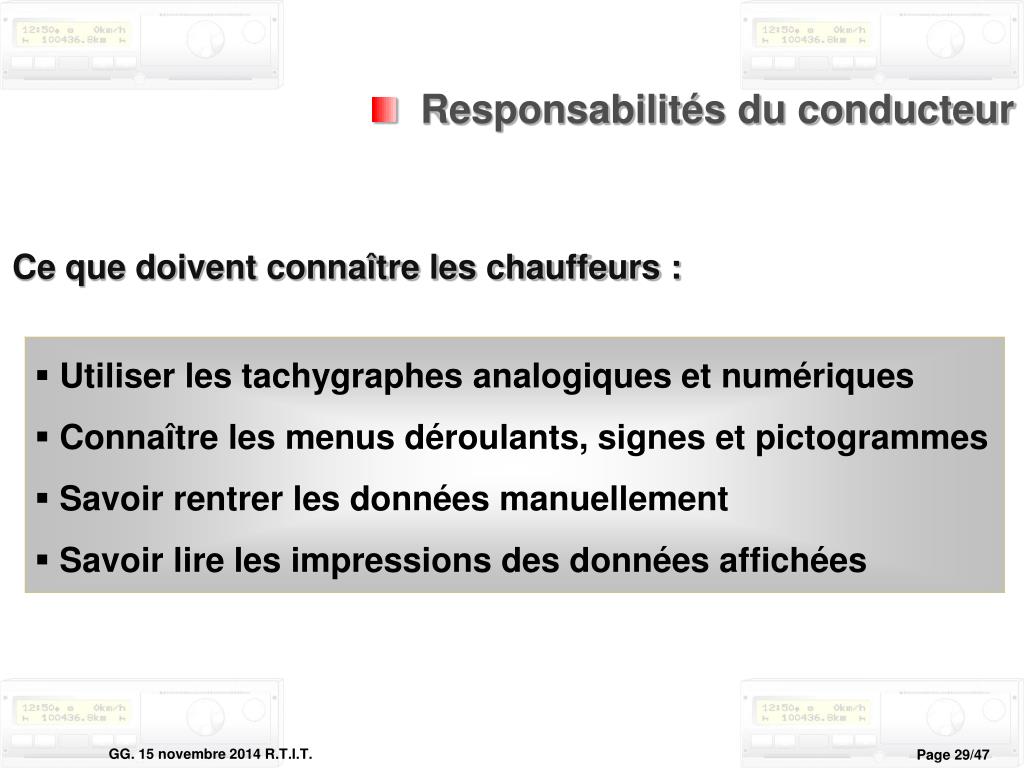

  29. Responsabilités du conducteur Ce que doivent connaître les chauffeurs : • Utiliser les tachygraphes analogiques et numériques • Connaître les menus déroulants, signes et pictogrammes • Savoir rentrer les données manuellement • Savoir lire les impressions des données affichées

  30. Appuyer sur OK Impression Conducteur 1 Impression Conducteur 2 Impression Abandon menu principal oui Véhicule Entrée Abandon menu Conducteur 1 principal non Entrée Comment sortir du menu principal Conducteur 2 Entrée Quitter par étape jusqu’à retrouver Véhicule Affichage Conducteur 1 Affichage Conducteur 2 Affichage Véhicule • Comment rentrer dans le menu principal

  31. Appuyer sur OK Impression Conducteur 1 Impression Val. jour Val. jour Val. jour Val. jour Val. jour Conducteur 1 Conducteur 2 25. 02. 2006 23. 02. 2006 22. 02. 2006 24. 02. 2006 21. 02. 2006 !x Impression Évènements Véhicule Conducteur 1 Val. jour 24 h Début d’impression • Comment imprimer Le ticket : du conducteur 1 du conducteur 2

  32. Appuyer sur OK Impression Conducteur 1 Impression Val. jour Val. jour Val. jour Val. jour Val. jour Conducteur 2 21. 02. 2006 25. 02. 2006 24. 02. 2006 23. 02. 2006 22. 02. 2006 Impression Impression Véhicule Véhicule Véhicule Val. jour 24 h Véhicule !x Début d’impression Évènements Véhicule Véhicule >> Sur-vitesse V-profils Véhicule Véhicule N-profils Données tech. %N %V • Comment imprimer Le ticket : du véhicule

  33. Fonctionnements Personnes Activités Entreprise Entreprise Temps de permanence Contrôle Contrôleurs Temps de conduite Pause et temps de repos Conduite Conducteur 17:27 70 Km/h Atelier/organisme De contrôle Calibrer Autre temps de travail 495752. 6 Km Activer Fabricant • Symboles et pictogrammes

  34. ANNEXES

  35. Impression Impression Conducteur 1 Conducteur 2 Le menu n'est accessible que véhicule à l'arrêt avec le contact mis. L'accès se faisant par un appui sur la touche • Impression de l'activité du chauffeur 1 sur la journée choisie Val. jour Val. jour 24 h 24 h !x !x • Impression des évènements et erreurs de la carte 1 Évènements Évènements • Impression de l'activité du chauffeur 2 sur la journée choisie • Impression des évènements et erreurs de la carte 2 • Les menus Structure du menu :

  36. Le menu n'est accessible que véhicule à l'arrêt avec le contact mis. L'accès se faisant par un appui sur la touche Impression Véhicule • Impression de l'activité des chauffeurs 1 et 2 sur la journée choisie Val. jour 24 h !x • Impression de tous les évènements et erreurs (cartes, système…) Évènements >> Sur-vitesse • Impression des excès de vitesse • Impression des données d'identification du véhicule, calibrage… Données tech. • Impression des plages de vitesse véhicule sur le jour choisi V-profils %N %V • Impression des plages de régime moteur sur le jour choisi (option) N-profils • Les menus Structure du menu :

  37. Le menu n'est accessible que véhicule à l'arrêt avec le contact mis. L'accès se faisant par un appui sur la touche Entrée Entrée Conducteur 2 Conducteur 1 • Renseignement du code du pays de début de mission C. C. Pays début Pays début Code pays fin Code pays fin • Renseignement du code de fin de mission • Renseignement du code du pays de début de mission • Renseignement du code de fin de mission • Les menus Structure du menu :

  38. Le menu n'est accessible que véhicule à l'arrêt avec le contact mis. L'accès se faisant par un appui sur la touche Entrée Véhicule • Renseignement de début d'une zone début - où la réglementation sur les temps de conduite ne s'applique pas. - Le réglage est annulé en cas d'extraction ou d'insertion de la carte 1. fin • Renseignement de fin d'une zone • Renseignement du début de transfert du véhicule sur ferry, train… Bac / train - La fin du transfert est automatique dès que le véhicule roule. • Réglage de l'heure locale par pas de ½ heure. Heure locale + _ Modif UTC . • Réglage de l'heure UTC par pas de 1min en + ou en -- maxi /semaine. • Les menus Structure du menu :

  39. Le menu n'est accessible que véhicule à l'arrêt avec le contact mis. L'accès se faisant par un appui sur la touche Affichage Affichage Conducteur 1 Conducteur 2 Val. jour 24 h • Affichage sur l'écran des activités des 2 chauffeurs et des évènements relatifs aux 2 cartes et au véhicule. !x Évènements Val. jour 24 h !x Évènements • Les menus Structure du menu :

  40. Le menu n'est accessible que véhicule à l'arrêt avec le contact mis. L'accès se faisant par un appui sur la touche Affichage Véhicule Val. jour 24 h • Affichage sur l'écran des activités des 2 chauffeurs et des évènements relatifs aux 2 cartes et au véhicule. !x Évènements >> Sur-vitesse Données tech. entreprise • Les menus Structure du menu :

  41. Les Pictogrammes individuels Mode fonctionnement / Personnes Activités Appareil / Fonctions

  42. Les Pictogrammes individuels Divers

  43. Les combinaisons de Pictogrammes Affichage Divers

  44. Les combinaisons de Pictogrammes Cartes Conduite Impressions

  45. Les combinaisons de Pictogrammes Evènements Anomalies

  46. Les combinaisons de Pictogrammes Alertes sur temps de travail Alertes de fonctionnement Entrées manuelles

  47. A PL Autriche Pologne AL RO Albanie Roumanie AND RSM Saint-Marin Andorre RUS ARM Arménie Russie S AZ Azerbaïdjan Suède B SK Belgique Slovaquie SLO BG Bulgarie Slovénie BG TM Turkménistan Bulgarie BIH TR Bosnie-Herzégovine Turquie BIY UA Biélorussie Ukraine V CH Vatican Suisse YU CY Yougoslavie Chypre UNK CZ Inconnu République Tchèque D Allemagne EUR DK Reste de l’Europe Danemark NL E P WLD Reste du Monde Portugal Pays-Bas Espagne EST Estonie F France FIN Finlande IS LT KZ M LV MC MK MD H N IRL UK EC HR GR GE UK L UK FR I FL Ile de Man, gibraltar Iles Féroé Islande Croatie Hongrie Kazakhstan Grèce Norvège Géorgie Macédoine Italie Royaume Uni, Alderney Irlande Moldavie Liechtenstein Monaco Malte Lettonie Comnunauté Européenne Lituanie Luxembourg Guernesey, Jersey • Les Pictogrammes des Pays
