  1. ח.צ. מהנדסים ויועצים תכנון ופתרונות לעולם האשפה www.GarbageControl.com GarbageControlMail@gmail.com אינג' חיים צפריר 052-2561686 בלוח מקשים של המחשב להתקדמות בהמצגת לחץ/י מקש ENTER שקף1 מתוך 21

  2. שוט אשפה היום ומחר שקף2 מתוך 21

  3. התוכן: • מקורות המילה "שוט" • פרטים טכניים • ניתוח כדאיות כלכלית • נקודות תורפה • פתרונות חדישים לעתיד הקרוב • פתרונות למבנים קיימים שקף3 מתוך 21

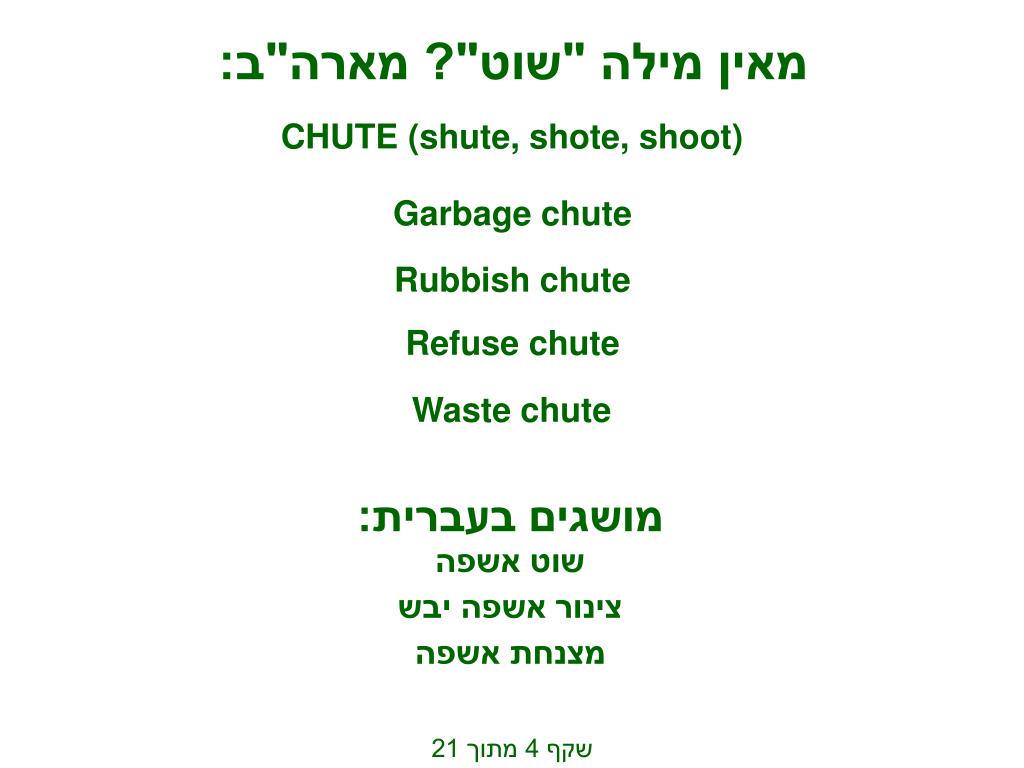

  4. Garbage chute Rubbish chute Refuse chute Waste chute מושגים בעברית: שוט אשפה צינור אשפה יבש מצנחת אשפה מאין מילה "שוט"? מארה"ב: CHUTE (shute, shote, shoot) שקף4 מתוך 21

  5. שוט אשפה רגיל שקף5 מתוך 21

  6. תנועת האשפה במבנה ללא שוט אשפה מטבח דירתי חדר אצירת האשפה אשפה אורגנית אשפה יבשה שקף6 מתוך 21

  7. תנועת האשפה במבנה עם שוט אשפה מטבח דירתי חדר אצירת אשפה חדר פינוי אשפה קומתי אשפה אורגנית 2 שיטות בשקף הבא אשפה יבשה שקף7 מתוך 21

  8. מבט על חזית של חדר פינוי אשפה קומתי שיטה ב': 2 שוטי אשפה רגילים שיטה א': שוט אשפה חכם שקף8 מתוך 21

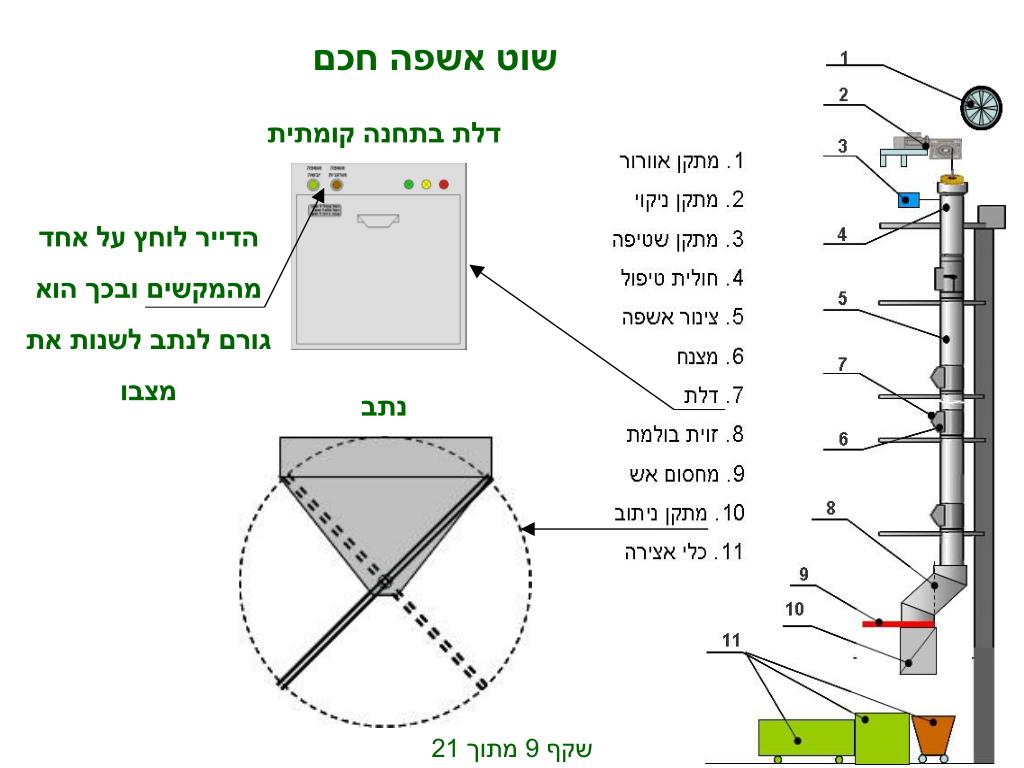

  9. שוט אשפה חכם דלת בתחנה קומתית הדייר לוחץ על אחד מהמקשים ובכך הוא גורם לנתב לשנות את מצבו נתב שקף9 מתוך 21

  10. הנתב שקף10 מתוך 21

  11. השוואת עלויות: שוט אשפה חכם נגד 2 שוטים רגילים שקף11 מתוך 21

  12. שקף12 מתוך 21

  13. נקודת תורפה מס' 1 של שוט רגיל - אקוסטיקה הפרדה מוחלטת בולם אנרגיה והפרדה בין צינור השוט לבין הזוית פותרים 95% בעיות אקוסטיות בולם אנרגיה טלסקופי שקף13 מתוך 21

  14. נקודת תורפה מס' 2 של שוט רגיל – ריח אשפה בבניין מקור הריח הוא חדר אצירת האשפה האורגנית. יש לסלק את האויר המזוהם מחדר זה דרך פיר נפרד ולא דרך שוט האשפה שקף14 מתוך 21

  15. נקודת תורפה מס' 3 של שוט חכם – כושר הפרדת האשפה האשפה האורגנית ברגע נחיתתה מקבלת צורה של "פיתה" וזוחלת באיטיות. במקרה ואורך הקטע המשופע יהיה יותר מ- 100 ס"מ האשפה האורגנית תתעכב ולאחר מכן תיסחב יחד עם האשפה היבשה אל כלי אצירת האשפה היבשה – ההפרדה לא תתממש! הקטע המשופע צריך להיות קצר ביותר חיישני סיום הצניחה שקף15 מתוך 21

  16. נקודת תורפה מס' 4 של שוט חכם – סתימות הנתב שמתוכנן נכון לא נסתם וגם אם כן – הוא מאפשר גישה נוחה לצורך פתיחת הסתימה שקף16 מתוך 21

  17. פתרונות חדישים שוט אשפה איירלוק הדייר יכניס את האשפה אל תוך המצנח ויעזוב את המקום. הוא לא נאלץ להמתין עד לסיום הפעולה אשר מתבצעת בתוך שוט האשפה – מערכת בקרת השוט תפתח את המדף ותצניח את האשפה YouTube להפעלת הסרטון נדרש חיבור אינטרנט שקף17 מתוך 21

  18. פתרונות חדישים שוט חכם לפרדה ל- 3 ויותר זרמים שקף18 מתוך 21

  19. הקטע המשופע קצר ביותר חיישני סיום הצניחה פתרונות למבנים קיימים איך לשדרג שוט אשפה רגיל קיים לשוט אשפה חכם? שלב א': יש לבדוק האם ניתן להתקין פרט תקין אשר יבטיח קיום ההפרדה. שלב ב' בשקף הרצ"ב. שקף19 מתוך 21

  20. פתרונות למבנים קיימים • הפעולות הנדרשות לשידרוג שוט רגיל לשוט חכם: • התקנת תשתית מערכת בקרה • החלפת דלתות • התאמת חדר אצירת האשפה • התקנת תשתית (כולל עבודות בינוי) והחלפת דלתות – כ- 6,000 ש"ח/קומה • התאמת חדר אצירת האשפה: • ניתן לפתרון בכ- 90% של המקרים • עלות בין 80,000 לבין 200,000 ש"ח שקף20 מתוך 21

  21. ח.צ. מהנדסים ויועצים תכנון ופתרונות לעולם האשפה www.GarbageControl.com GarbageControlMail@gmail.com אינג' חיים צפריר 052-2561686 21.01.2013 שקף21 מתוך 21
