Exoplan tes

Exoplanètes

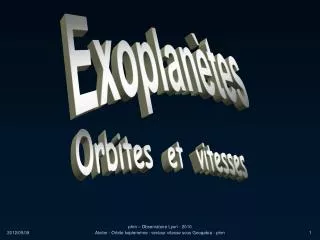

Orbites et vitesses

phm – Observatoire Lyon - 2010

Atelier - Orbite keplerienne : vecteur vitesse sous Geogebra - phm


Exoplan tes

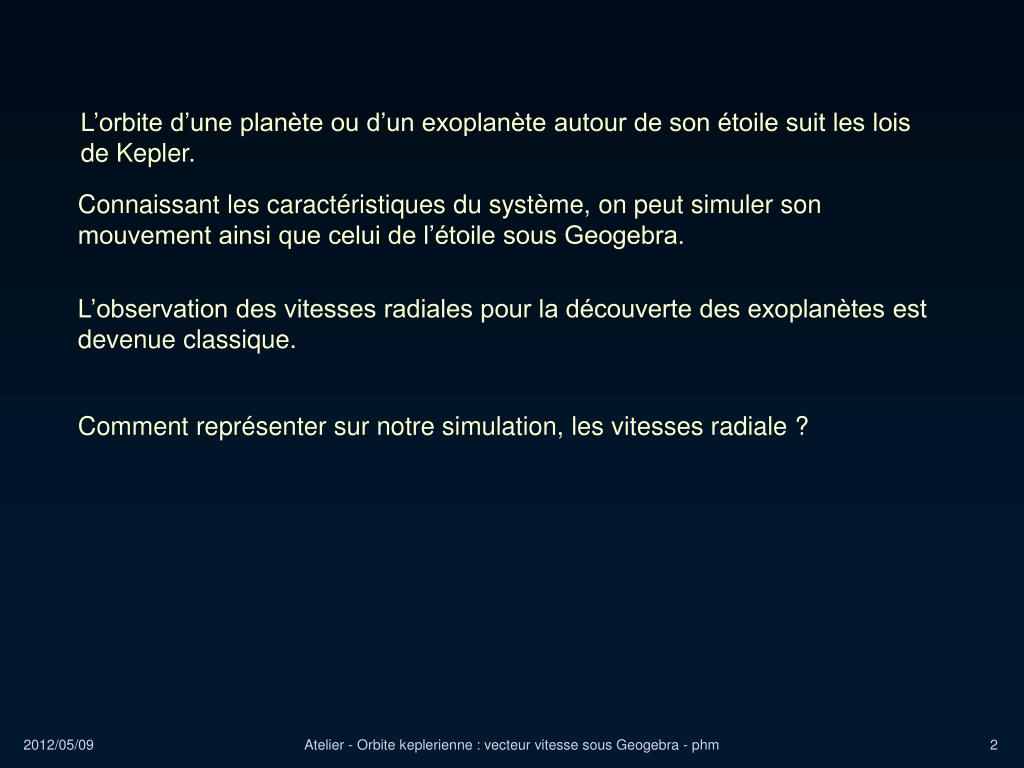

L’orbite d’une planète ou d’un exoplanète autour de son étoile suit les lois de Kepler.

Connaissant les caractéristiques du système, on peut simuler son mouvement ainsi que celui de l’étoile sous Geogebra.

L’observation des vitesses radiales pour la découverte des exoplanètes est devenue classique.

Comment représenter sur notre simulation, les vitesses radiale ?

Atelier - Orbite keplerienne : vecteur vitesse sous Geogebra - phm


Exoplan tes

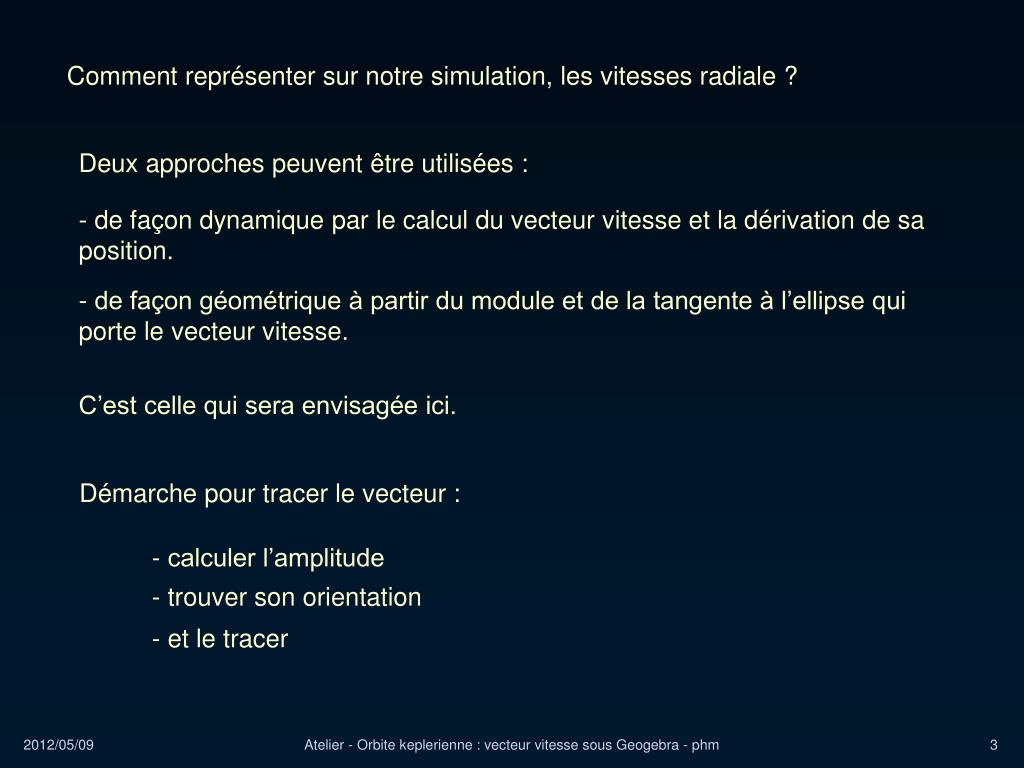

Comment représenter sur notre simulation, les vitesses radiale ?

Deux approches peuvent être utilisées :

- de façon dynamique par le calcul du vecteur vitesse et la dérivation de sa position.

- de façon géométrique à partir du module et de la tangente à l’ellipse qui porte le vecteur vitesse.

C’est celle qui sera envisagée ici.

Démarche pour tracer le vecteur :

- calculer l’amplitude

- trouver son orientation

- et le tracer

Atelier - Orbite keplerienne : vecteur vitesse sous Geogebra - phm


Exoplan tes

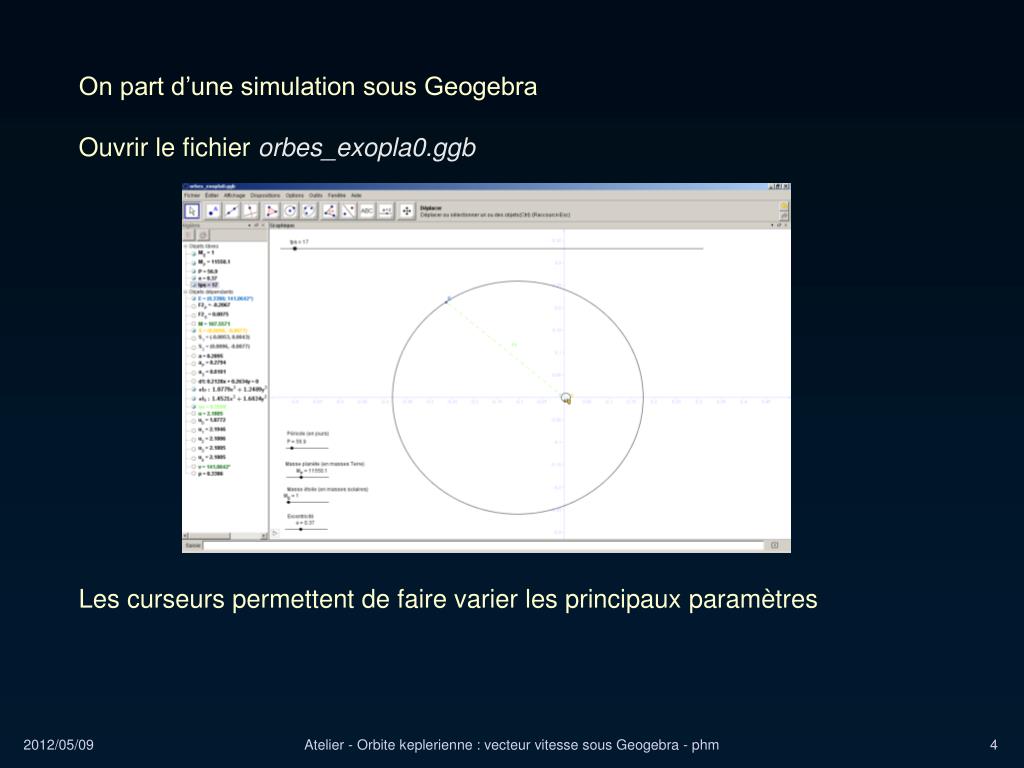

On part d’une simulation sous Geogebra

Ouvrir le fichierorbes_exopla0.ggb

Les curseurs permettent de faire varier les principaux paramètres

Atelier - Orbite keplerienne : vecteur vitesse sous Geogebra - phm


Exoplan tes

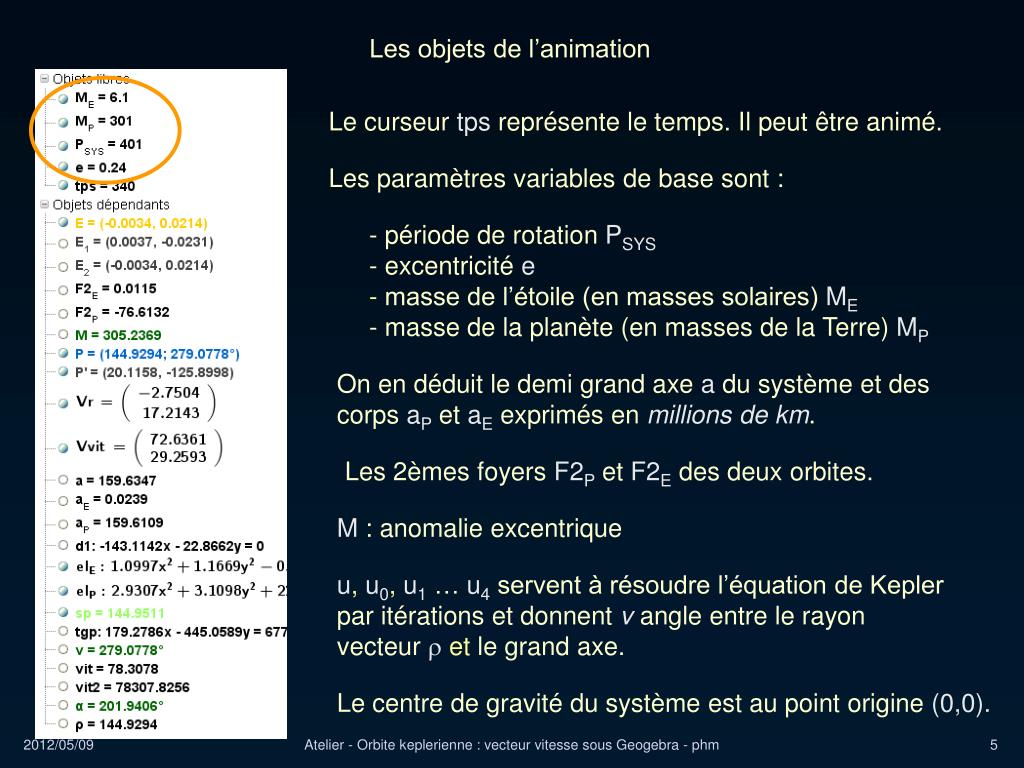

Les objets de l’animation

Le curseurtpsreprésente le temps. Il peut être animé.

Les paramètres variables de base sont :

  • période de rotationPSYS

  • excentricitée

  • masse de l’étoile (en masses solaires)ME

  • masse de la planète (en masses de la Terre)MP

On en déduit le demi grand axe a du système et des corpsaPetaEexprimés en millions de km.

Les 2èmes foyersF2PetF2Edes deux orbites.

M : anomalie excentrique

u, u0, u1…u4servent à résoudre l’équation de Kepler par itérations et donnent v angle entre le rayonvecteurr et le grand axe.

Le centre de gravité du système est au point origine(0,0).

Atelier - Orbite keplerienne : vecteur vitesse sous Geogebra - phm


Exoplan tes

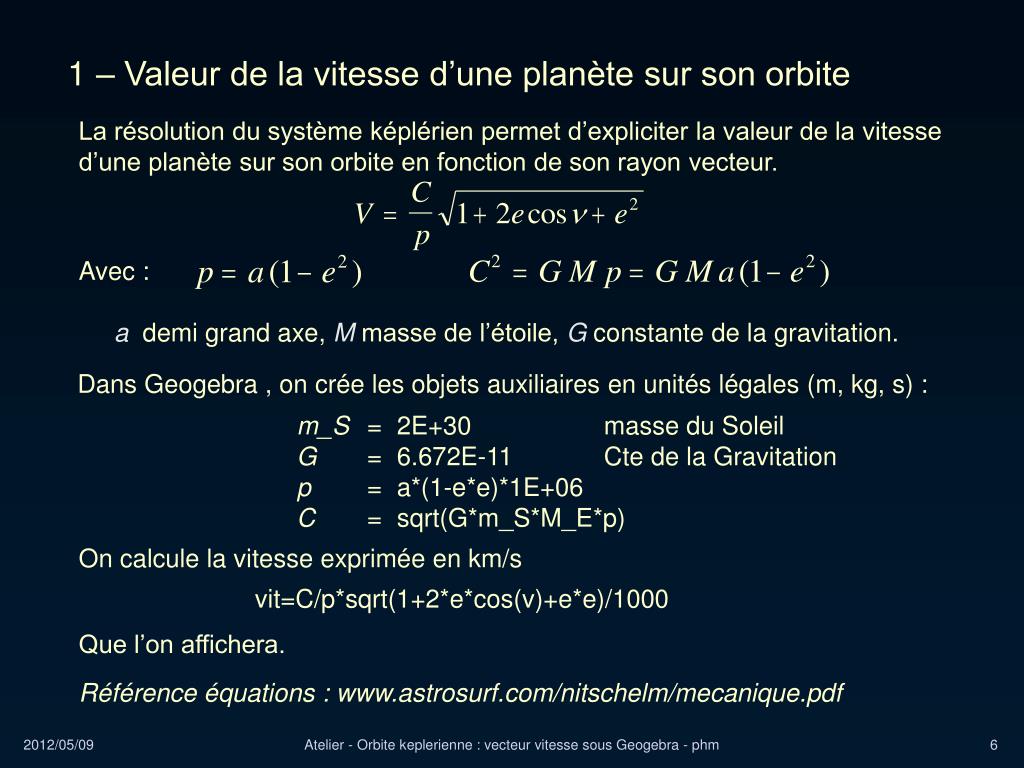

1 – Valeur de la vitesse d’une planète sur son orbite

La résolution du système képlérien permet d’expliciter la valeur de la vitesse d’une planète sur son orbite en fonction de son rayon vecteur.

Avec :

a demi grand axe, M masse de l’étoile, G constante de la gravitation.

Dans Geogebra , on crée les objets auxiliaires en unités légales (m, kg, s) :

m_S=2E+30masse du Soleil

G=6.672E-11Cte de la Gravitation

p=a*(1-e*e)*1E+06

C=sqrt(G*m_S*M_E*p)

On calcule la vitesse exprimée en km/s

vit=C/p*sqrt(1+2*e*cos(v)+e*e)/1000

Que l’on affichera.

Référence équations : www.astrosurf.com/nitschelm/mecanique.pdf

Atelier - Orbite keplerienne : vecteur vitesse sous Geogebra - phm


Exoplan tes

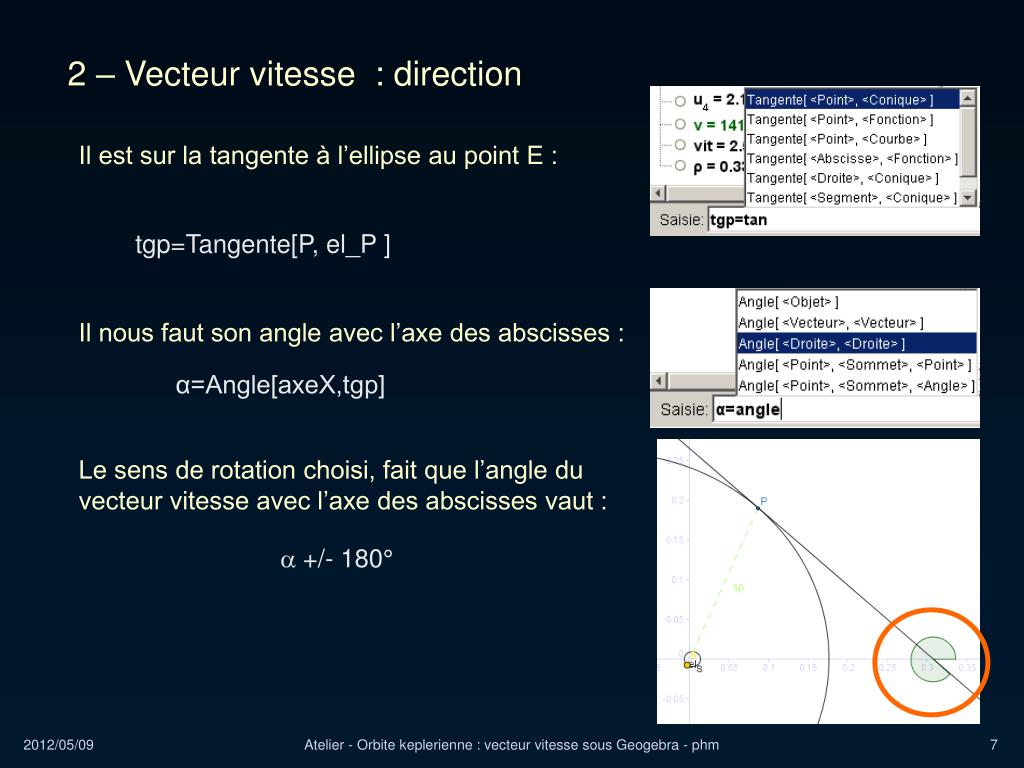

2 – Vecteur vitesse : direction

Il est sur la tangente à l’ellipse au point E :

tgp=Tangente[P, el_P ]

Il nous faut son angle avec l’axe des abscisses :

α=Angle[axeX,tgp]

Le sens de rotation choisi, fait que l’angle du vecteur vitesse avec l’axe des abscisses vaut :

a +/- 180°

Atelier - Orbite keplerienne : vecteur vitesse sous Geogebra - phm


Exoplan tes

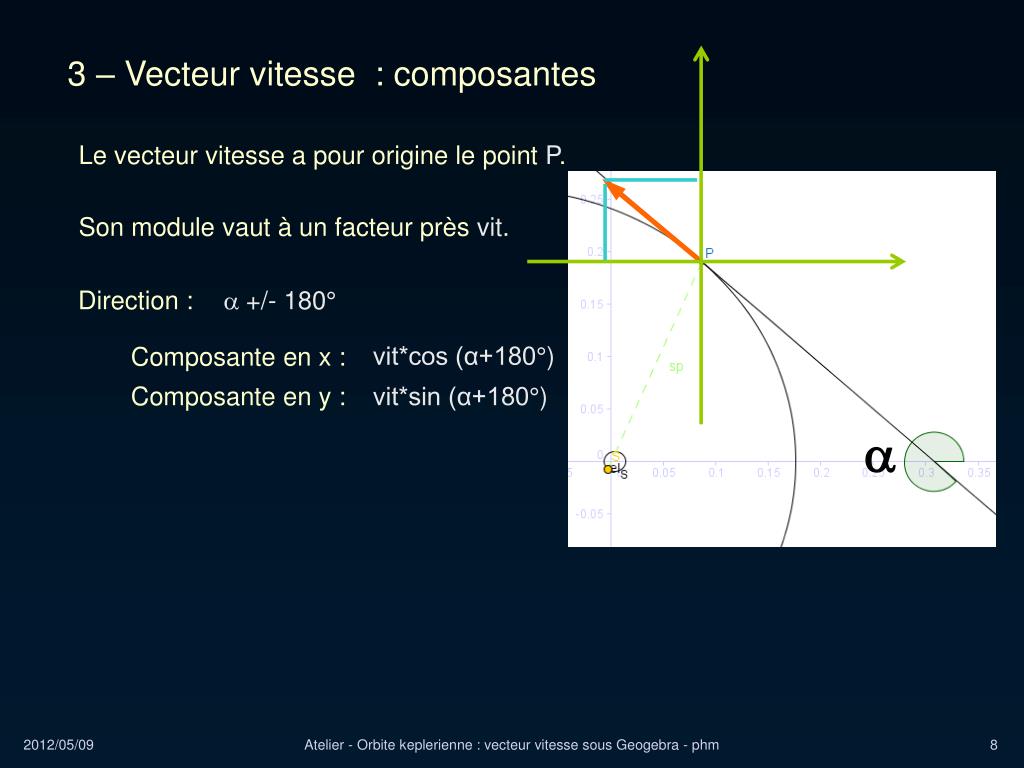

3 – Vecteur vitesse : composantes

Le vecteur vitesse a pour origine le point P.

Son module vaut à un facteur près vit.

Direction :

a +/- 180°

vit*cos (α+180°)

Composante en x :

Composante en y :

vit*sin (α+180°)

a

Atelier - Orbite keplerienne : vecteur vitesse sous Geogebra - phm


Exoplan tes

3 – Vecteur vitesse : tracé

Construction du vecteur :

Vvit = Vecteur[P,(x(P)+vit*cos(α+180°),y(P)+vit*sin(α+180°))]

Ou en coordonnées polaires

Vvit=Vecteur[P, Translation[P,(vit;α+180°)]]

A l’échelle de notre graphique, sa longueur est trop grande.

Réécrire la formule de vit en la divisant par 40.

vit = sqrt(1 + 2(1 + e cos(v)) / (a (1 - e²)))/40

Atelier - Orbite keplerienne : vecteur vitesse sous Geogebra - phm


Exoplan tes

3 – Vecteur vitesse : tracé

On peut cacher :

- la droite tangente tgp

- l’angle a

Donner au curseur tps, une vitesse d’animation 0.05

Faire varier les paramètres.

Atelier - Orbite keplerienne : vecteur vitesse sous Geogebra - phm


Exoplan tes

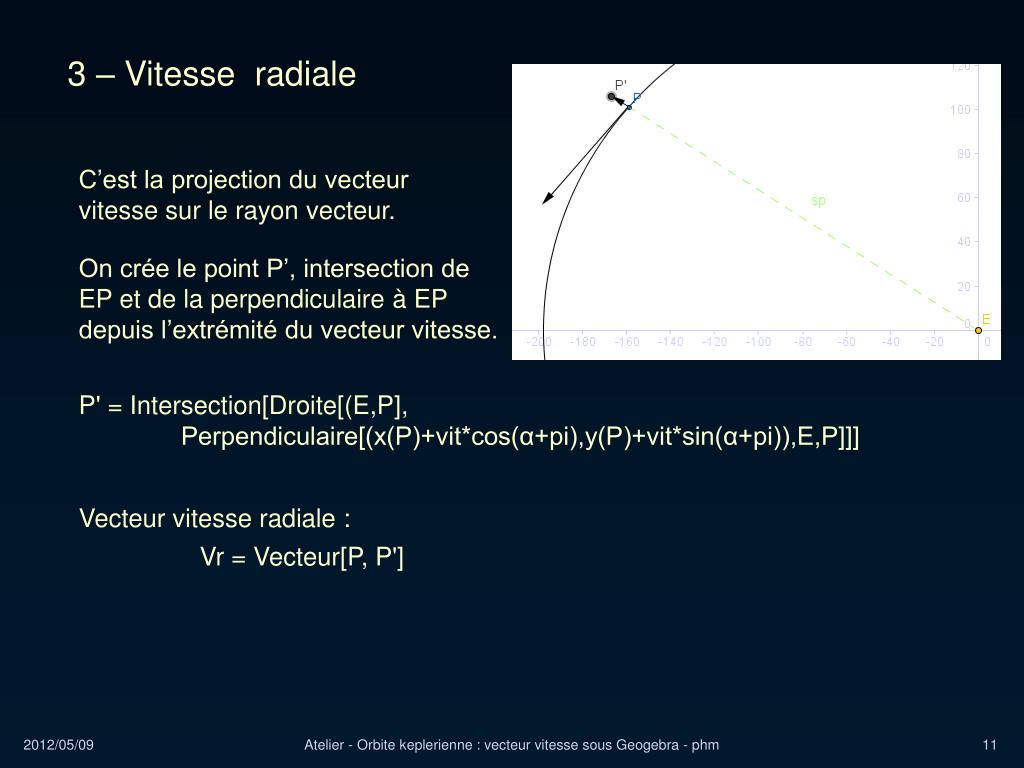

3 – Vitesse radiale

C’est la projection du vecteur vitesse sur le rayon vecteur.

On crée le point P’, intersection de EP et de la perpendiculaire à EP depuis l’extrémité du vecteur vitesse.

P' = Intersection[Droite[(E,P],

Perpendiculaire[(x(P)+vit*cos(α+pi),y(P)+vit*sin(α+pi)),E,P]]]

Vecteur vitesse radiale :

Vr = Vecteur[P, P']

Atelier - Orbite keplerienne : vecteur vitesse sous Geogebra - phm


Exoplan tes

3 – Vitesse radiale

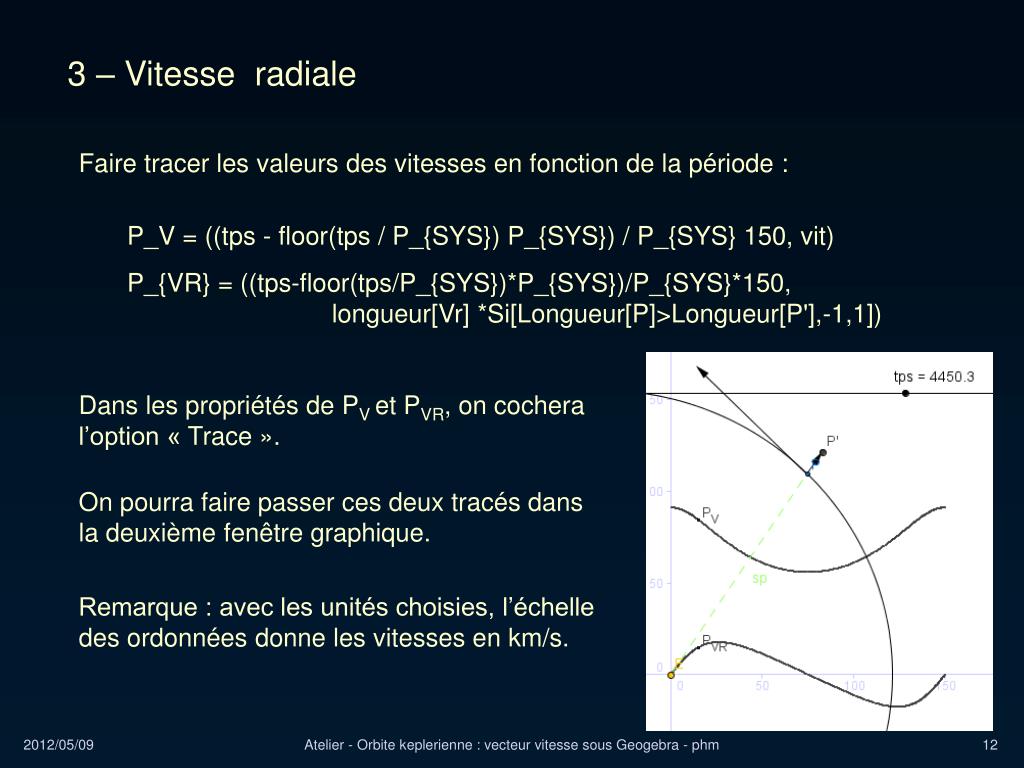

Faire tracer les valeurs des vitesses en fonction de la période :

P_V = ((tps - floor(tps / P_{SYS}) P_{SYS}) / P_{SYS} 150, vit)

P_{VR} = ((tps-floor(tps/P_{SYS})*P_{SYS})/P_{SYS}*150,

longueur[Vr] *Si[Longueur[P]>Longueur[P'],-1,1])

Dans les propriétés de PV et PVR, on cochera l’option « Trace ».

On pourra faire passer ces deux tracés dans la deuxième fenêtre graphique.

Remarque : avec les unités choisies, l’échelle des ordonnées donne les vitesses en km/s.

Atelier - Orbite keplerienne : vecteur vitesse sous Geogebra - phm


Exoplan tes

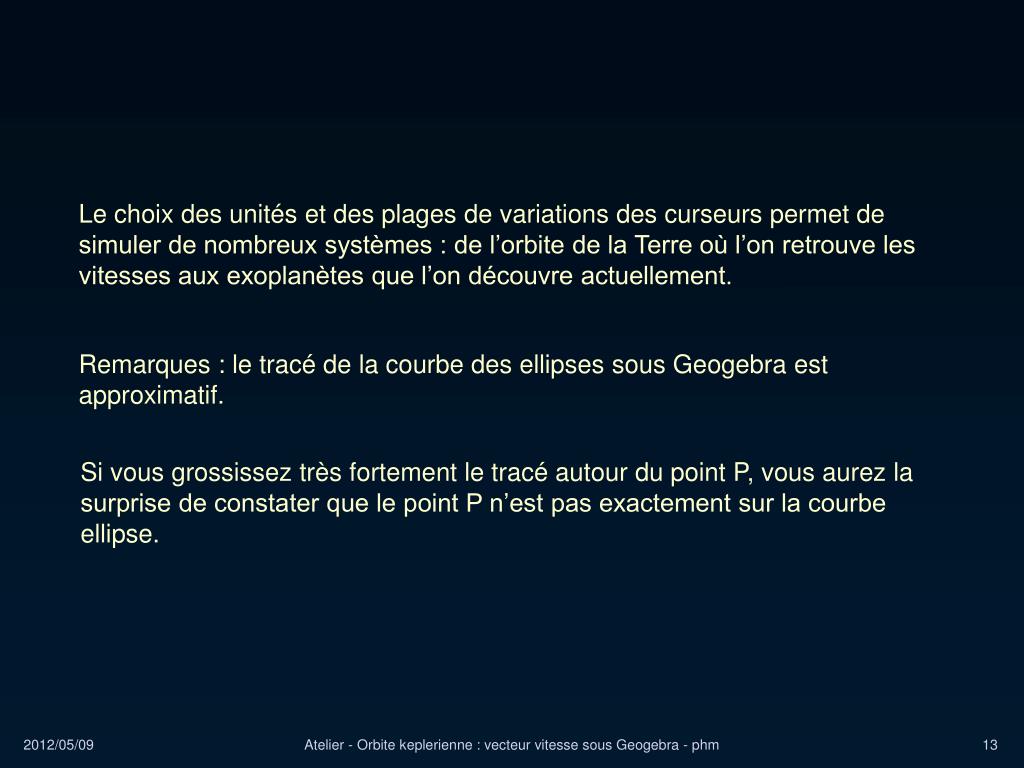

Le choix des unités et des plages de variations des curseurs permet de simuler de nombreux systèmes : de l’orbite de la Terre où l’on retrouve les vitesses aux exoplanètes que l’on découvre actuellement.

Remarques : le tracé de la courbe des ellipses sous Geogebra est approximatif.

Si vous grossissez très fortement le tracé autour du point P, vous aurez la surprise de constater que le point P n’est pas exactement sur la courbe ellipse.

Atelier - Orbite keplerienne : vecteur vitesse sous Geogebra - phm


Exoplan tes

FIN

Atelier - Orbite keplerienne : vecteur vitesse sous Geogebra - phm


Exoplan tes

|

|

Atelier - Orbite keplerienne : vecteur vitesse sous Geogebra - phm
