  1. 面向对象应用程序开发 —张诚洁（副教授，国家级高级程序员）Email:zhchjie@21cn.com Tel:2988867

  2. 课程目标 通过学习掌握Java语言的编程思想和编程技巧，培养学生作为一个程序员的基本职业素质，能够运用所学知识进行程序开发。 工作任务：在学习的过程中，边学边做，最终完成企业项目——产品库存管理系统的开发。

  3. 学习要求 • 具有严谨的工作作风 • 具有吃苦耐劳的精神 • 具有自我学习的能力 • 具有团队合作和较强的语言表达能力 • 具有一定的外语水平

  4. 情境1 产品库存管理系统的分析与设计

  5. 学习情境描述 要求为某一企业设计一个产品库存管理系统，能够实现工厂的产品入库、出库管理以及盘存。学生成立项目开发小组，完成系统的需求分析与设计，并绘制系统用例图、类图和功能结构图。

  6. 所需知识 面向对象的基本概念 MVC设计模式 面向对象分析与设计 Rational Rose绘图工具

  7. 重点及难点 面向对象分析与设计 MVC设计模式

  8. 能力目标 培养面向对象的分析与设计能力； 培养良好的团队合作意识及沟通协调能力； 培养英文阅读能力； 培养分析问题、解决问题的能力； 培养自学能力、动手实践能力和知识的融会贯通能力

  9. 面向对象的基本概念 通过上图，对现实世界的”学生”实体进行分析

  10. 对象 对象是现实世界的任何事物，它不仅能表示具体的事物，还能表示抽象的规则、计划或事件。对象用数据来描述它的状态，用方法描述对象的行为，实现了状态和方法的封装。 分析“学生”对象所具有的状态和行为

  11. 类 具有相同或相似性质的对象的抽象就是类。因此，对象的抽象是类，类的具体化就是对象。 分析“学生”类是从哪些对象中抽象而来的？

  12. 类和对象的联系 根据上图结合“学生”类分组讨论类和对象的区别

  13. MVC设计模式 MVC（Model-View-Controller）设计模式是一种拆分方法，它将应用程序拆分成三个部分：模型、视图和控制器。

  14. MVC模型 • 模型（Model）：就是封装数据和所有基于对这些数据的操作； • 视图（View）：就是封装的是对数据显示，即用户界面； • 控制器（Controller）：就是封装外界作用于模型的操作和对数据流向的控制等。

  15. MVC 体系结构的优势 多个视图使用同一个模型。 对客户机新类型更容易支持。

  16. 面向对象分析与设计 面向对象分析与设计的目的是对客观世界的系统进行建模，并获取系统实现方案。 以图书管理系统为例，进行面向对象的分析与设计，掌握面向对象的分析与设计方法。

  17. 需求分析 教师扮演客户，学生分组，选出一名学生担任项目经理，主持讨论，对图书管理系统做需求分析。

  18. 需求分析的结果 • 图书管理系统是为企业内部管理图书使用的，其功能如下： • 图书管理员可以登录系统。 • 登录图书管理员可以如下操作 ◆根据书名、作者、出版社查询图书； ◆可以新书入库； ◆可以删除书库中的信息； ◆可以修改书籍信息；

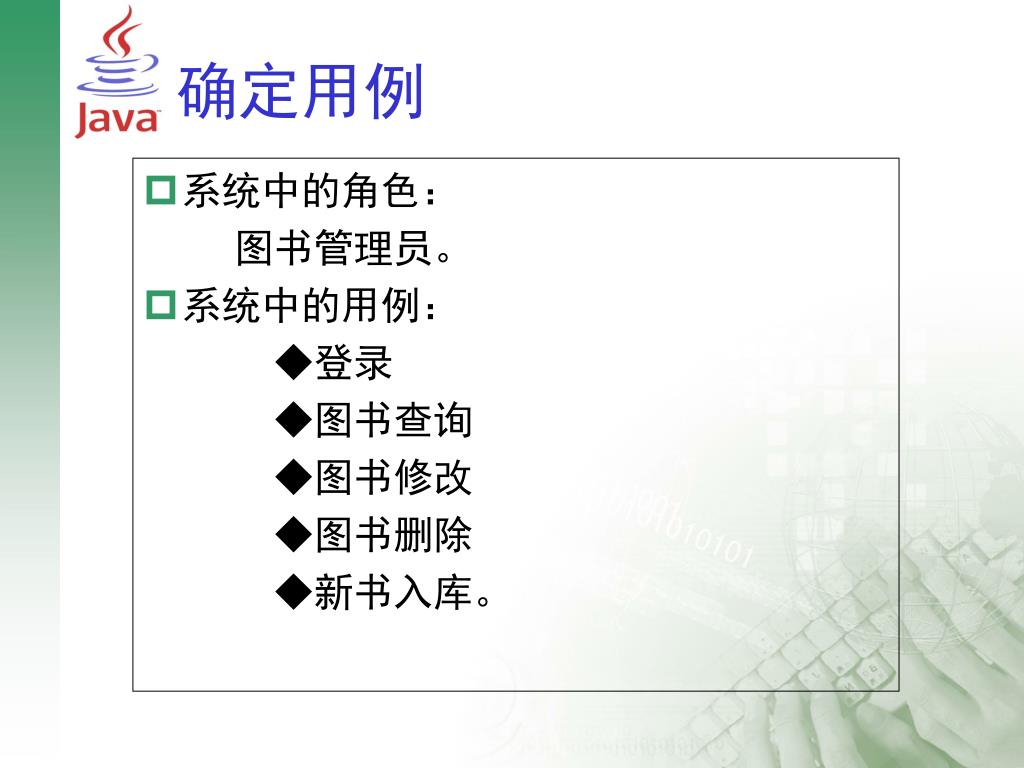

  19. 确定用例 • 系统中的角色： 图书管理员。 • 系统中的用例： ◆登录 ◆图书查询 ◆图书修改 ◆图书删除 ◆新书入库。

  20. 系统用例图

  21. 确定主要类 按照MVC的设计模式主要的类可以分为边界类、控制类和实体类。 • 边界类是角色与系统交互的界面： LoginForm类是用户登录页面，MainForm是查询页面、EditForm是修改和新书入库页面。 • 控制类是控制系统流程的类：MainApp类。 • 实体类是系统中需要保存信息的类：系统中需要保存信息的有User和Book。

  22. 三种类的表示方式

  23. 建立数据库概念模型 根据实体类，可以得到数据库中的表有User和Book，然后再找出它们的关系，本需求没有关系。

  24. Presentation Layer(表示层) Service Layer(服务层) Persistence Layer(数据持久层) EIS Layer （企业信息系统层） 分层设计的软件系统模式 分层设计的软件系统，可以把相似功能的类或组件放在同一层里 。从设计角度可以将一个应用系统分成四层结构如下图所示：

  25. 应用系统层次结构 表示层：是用户与系统交互的组件集合，用户通过这一层向系统提交请求或发出指令，系统通过这一层接收用户请求或指令，然后，将指令消化吸收后调用下一层，再将调用的结果展现到这一层。

  26. 应用系统层次结构 服务层：是系统的核心业务处理层，负责接收表示层的指令和数据，消化吸收后，进行组织业务逻辑的处理，并将结果返回给表示层。

  27. 应用系统层次结构 数据持久层：用于访问数据库，数据持久层中一般是通过DAO（数据访问对象设计模式）访问数据库的，也是为了降低耦合度，DAO被设计为接口，DAO通过JDBC实现。

  28. 应用系统层次结构 EIS层：企业信息系统层，是系统的数据来源，可以是数据库、文件，但多数情况下是指的是数据库。

  29. 系统类图 图书系统中的表示层

  30. 系统类图 图书系统中的Service层

  31. 系统类图 图书系统中的数据持久层

  32. 系统类图 图书系统EIS层对于的实体类

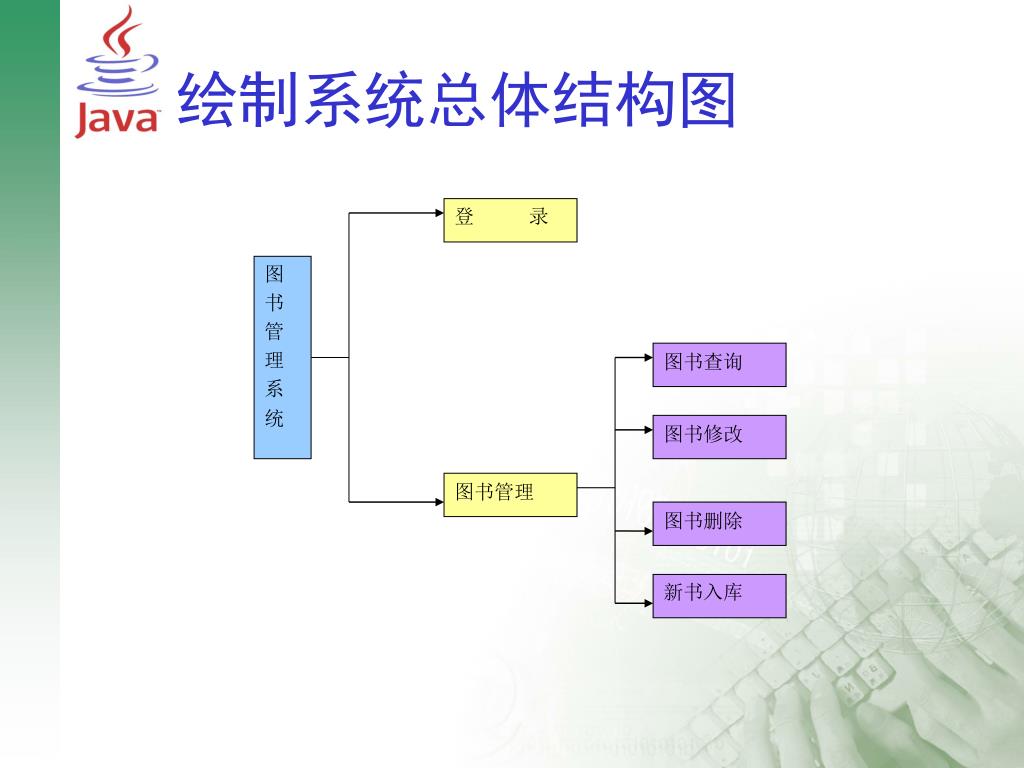

  33. 登 录 图 书 管 理 系 统 图书查询 图书修改 图书管理 图书删除 新书入库 绘制系统总体结构图

  34. Rational Rose绘图工具 通过Rational Rose帮助文档，自主学习使用Rational Rose绘图工具绘制系统用例图和类图。

  35. 拓展性知识 • 软件需求的定义 • 需求分析的相关问题 • 需求分析的几个方面 • 需求文档规范 • 需求分析的任务与过程 • 需求分析的要求 • 需求调研方法 • 调研基本策略 • 结构化方法分析步骤 • UML方法分析步骤 • 企业级信息系统调研分析步骤 • 调研说明与基本问题 • 需求管理 通过网上查资料学习以上与需求分析相关的问题

  36. 课下实战 通过对图书管理系统的分析，按照企业要求，完成需求开发_产品需求规格说明书的填写

  37. 下课了！
