  1. Protel DXP 2004 SP2印制电路板制作实用教程 山东信息职业技术学院 ·陈兆梅

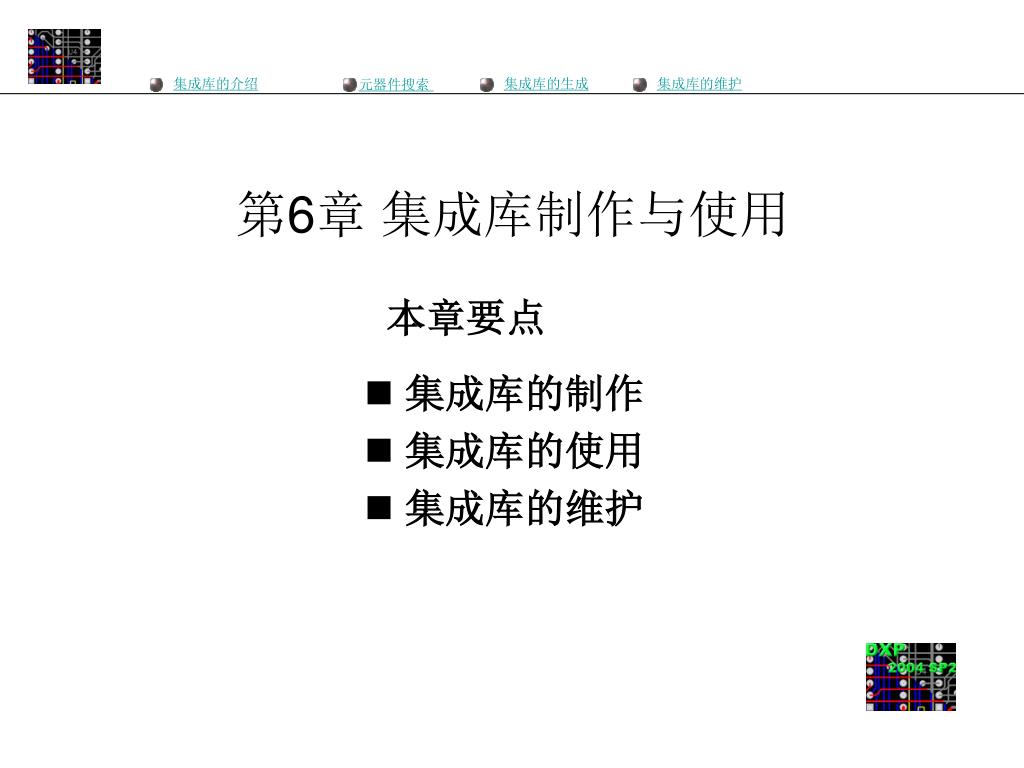

  2. 本章要点 集成库的制作 集成库的使用 集成库的维护 第6章 集成库制作与使用

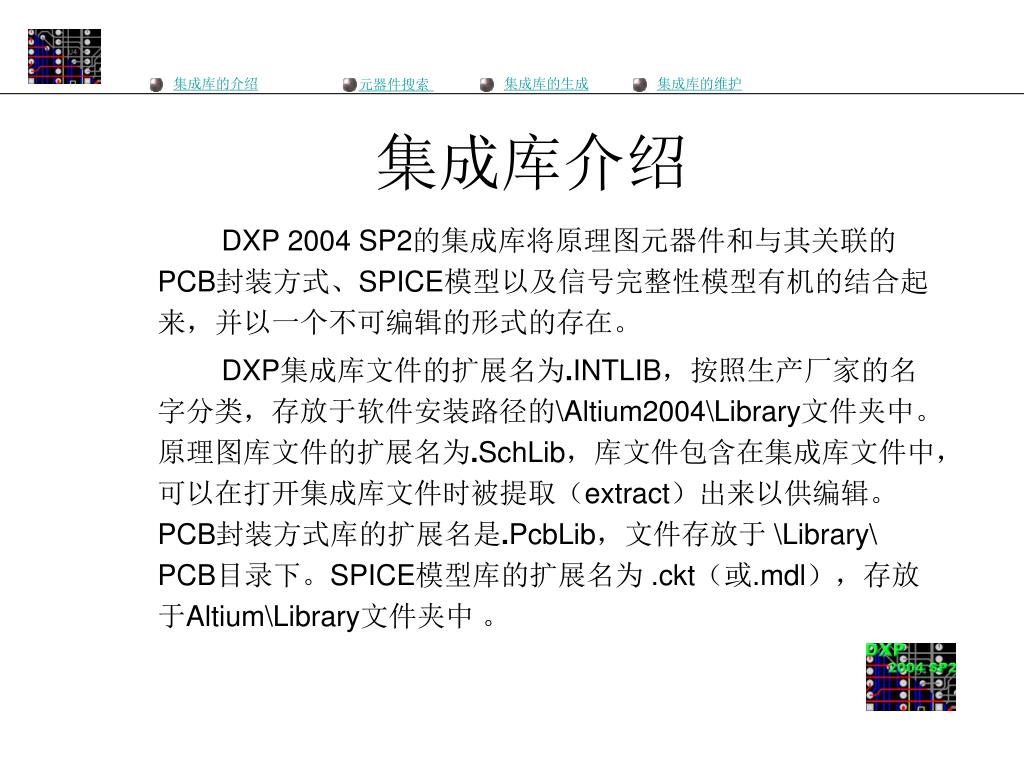

  3. DXP 2004 SP2的集成库将原理图元器件和与其关联的PCB封装方式、SPICE模型以及信号完整性模型有机的结合起来，并以一个不可编辑的形式的存在。 DXP集成库文件的扩展名为.INTLIB，按照生产厂家的名字分类，存放于软件安装路径的\Altium2004\Library文件夹中。原理图库文件的扩展名为.SchLib，库文件包含在集成库文件中，可以在打开集成库文件时被提取（extract）出来以供编辑。PCB封装方式库的扩展名是.PcbLib，文件存放于 \Library\ PCB目录下。SPICE模型库的扩展名为 .ckt（或.mdl），存放于Altium\Library文件夹中 。 集成库介绍

  4. 此处输入查询短语 元器件搜索 对于不能确定位置的元器件可以采用软件提供的搜索工具，根据查询短语进行搜索。软件会将所有的元器件名称和元器件描述中含有查询短语元器件罗列在库面板上，供用户使用。搜索对话框如下： 单击【Search...】按钮，可以显示左图所示的库搜索对话框 搜索类型 搜索范围

  5. 集成库的生成 步骤如下： 1、创建新的集成库工程 ，注意不是PCB工程。 2、生成原理图元件库，生成原理图元件库有三种方法。 3、生成PCB封装方式库，生成PCB封装方式库也有三种方法（与生成原理图元件库类似）。 4、给原理图元器件添加模型，选择合适的封装方式库和其中合适的封装方式 ，将这些封装方式添加到原理图元器件的封装方式列表中。 5、编译集成库，编译结束后，会生成一个新的同名集成库(.INTLib)，并被保存在工程选项对话框中的Options选项卡所指定的保存路径下，生成的集成库将被自动安装并添加到库面板上。 注意，如果修改了原理图元器件或者封装方式等，要重新编译。

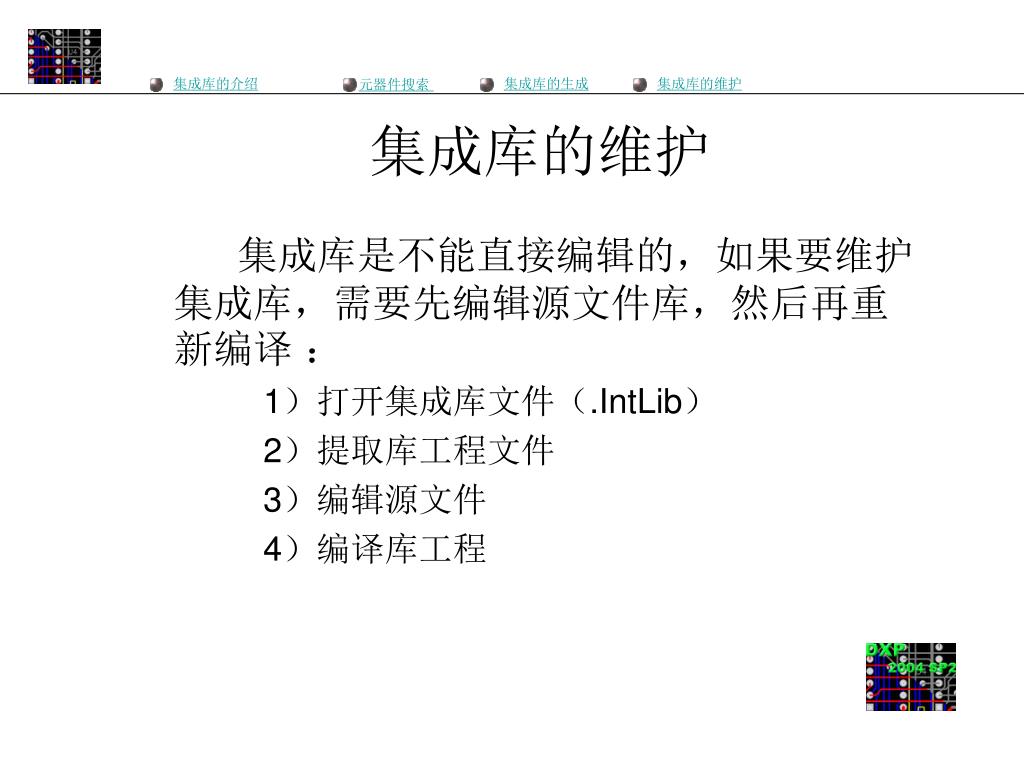

  6. 集成库是不能直接编辑的，如果要维护集成库，需要先编辑源文件库，然后再重新编译 ： 1）打开集成库文件（.IntLib） 2）提取库工程文件 3）编辑源文件 4）编译库工程 集成库的维护
