Milovy drives 2012

Milovy DRIVES 2012

  • MOTORY VELKÝCH VÝKONŮ


Motory velk ch v kon ld motory

Motory velkých výkonů – LD Motory

DC-motory

AC-motory

H-CompactIEC

1LA4,1PQ4

Series 5/6/7

IEC

1GG, 1GH,1HQ,1HS

N-Compact

1LA8,1PQ8,1LL8

Series

1R.5

IEC

Speciálnímotory

Loher

H-Compact PLUSIEC, ANEMA

1RA4, 1RQ4,1RN4,1RA6, 1RQ6, 1RN6

200 – 1250 kW

400 – 690 V

Motor s kotvou nakrátko

IP 55, IP23

Standard

Highspeed

Nevýbušné

motory

v provedení

Exn, e, d, p

Motory odolné

působení spalin

Ponorné stroje

Lodní provedení

Výtahové motory

1.09 – 1610 kW

256 – 44500 Nm

200 - 3000 kW

690 V - 11 kV

300 - 6000 kW

3.3 - 10 kV

Motor s kotvou kroužkovou

Litinová/ Ocelová kostra

Modulární chlazení

IP23, IP55

1000 - 13600 kW

1340 - 18000 HP

1000 - 7000 kW

1000-4800 min-1

Motor s kotvou nakrátko

Litinová kostra

IP55

non-Ex, Ex n, e, p

Motor s kotvou nakrátko

Litinová/ Ocelová kostra

Modulární chlazení

IP23, IP55

690 V – 13,8 kV

ANEMA

150 - 2500 HP

0.2 - 11 kV

Motor s kotvou nakrátko

Litinová kostra

IP55/TEFC


H c ompact plus druh generace 1r 6 1s 6

H-Compact PLUS druhá generace 1R.6/1S.6

  • Osová výška 710 dostupná od listopadu 2007

  • Osová výška 450 dostupná od října 2011

  • další osové výšky 500, 560 plánovány naduben 2013

1. H-compact PLUS 1R.6/1S.6

2. 1R.6/1S.6 45 změny

3. Výhody pro zákazníka

4. Výroba


H c ompact plus druh generace 1r 6 1s 6 45 zm ny oproti prvn generaci

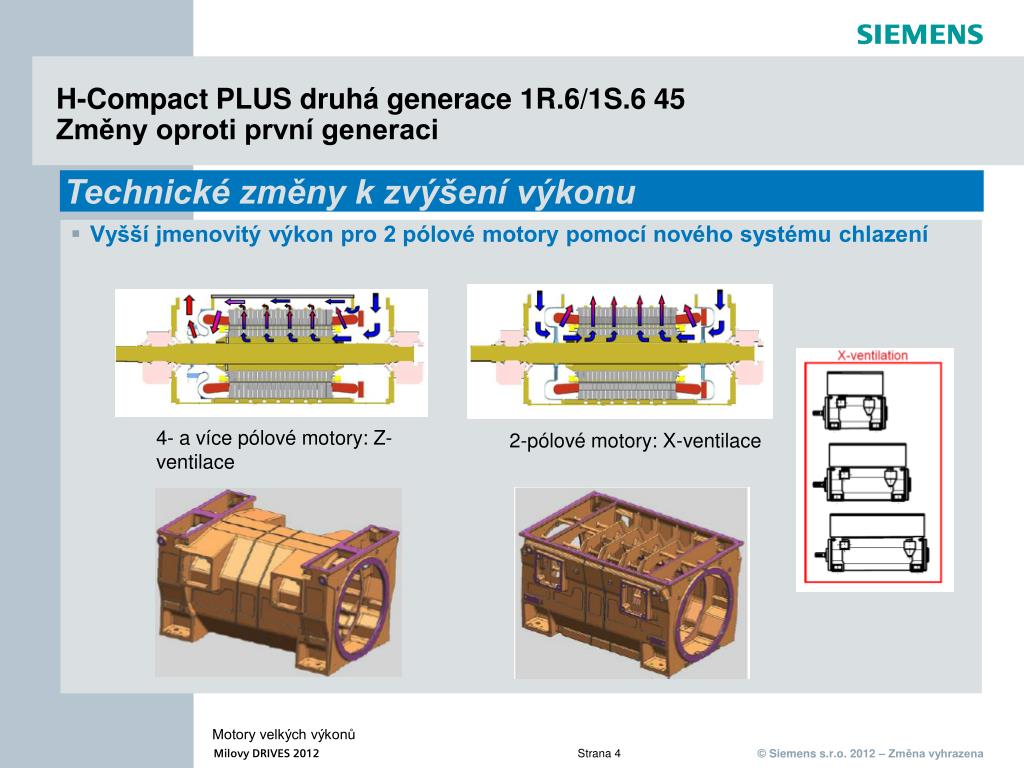

H-Compact PLUS druhá generace 1R.6/1S.6 45 Změny oproti první generaci

Technické změny k zvýšení výkonu

  • Vyšší jmenovitý výkon pro 2 pólové motory pomocí nového systému chlazení

4- a více pólové motory: Z-ventilace

2-pólové motory: X-ventilace


H c ompact plus druh generace 1r 6 1s 6 45 zm ny oproti prvn generaci1

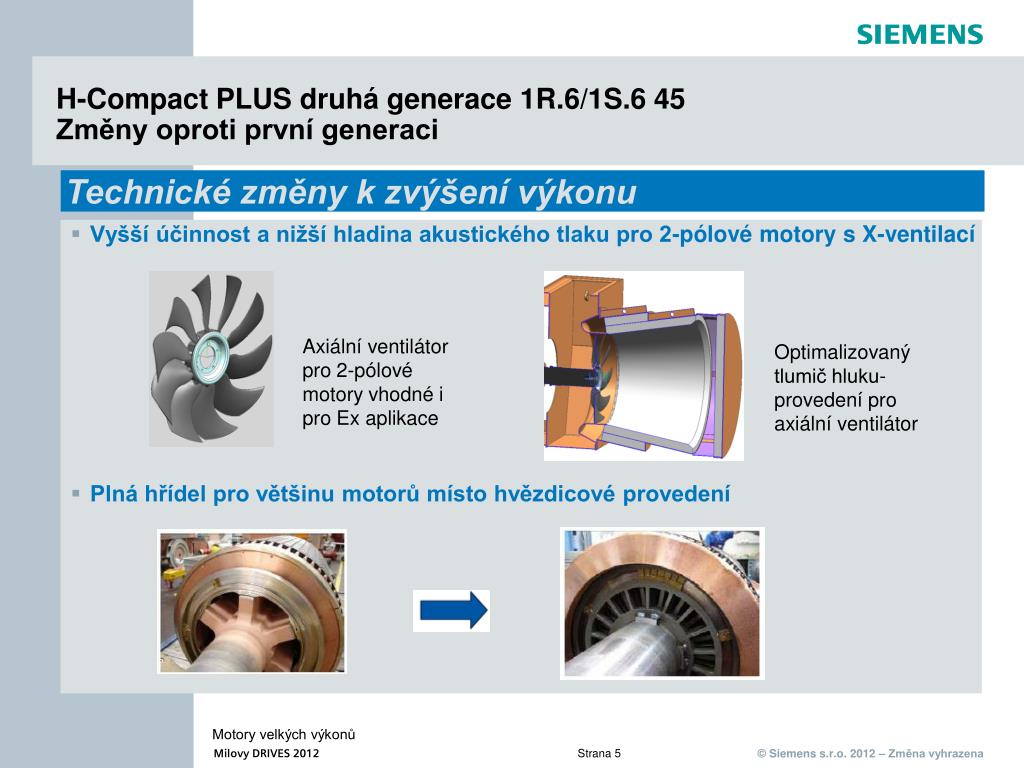

H-Compact PLUS druhá generace 1R.6/1S.6 45 Změny oproti první generaci

Technické změny k zvýšení výkonu

  • Vyšší účinnost a nižší hladina akustického tlaku pro 2-pólové motory s X-ventilací

  • Plná hřídel pro většinu motorů místo hvězdicové provedení

Axiální ventilátor pro 2-pólové motory vhodné i pro Ex aplikace

Optimalizovaný tlumič hluku-provedení pro axiální ventilátor


H c ompact plus druh generace 1r 6 1s 6 45 v hody pro z kazn ka

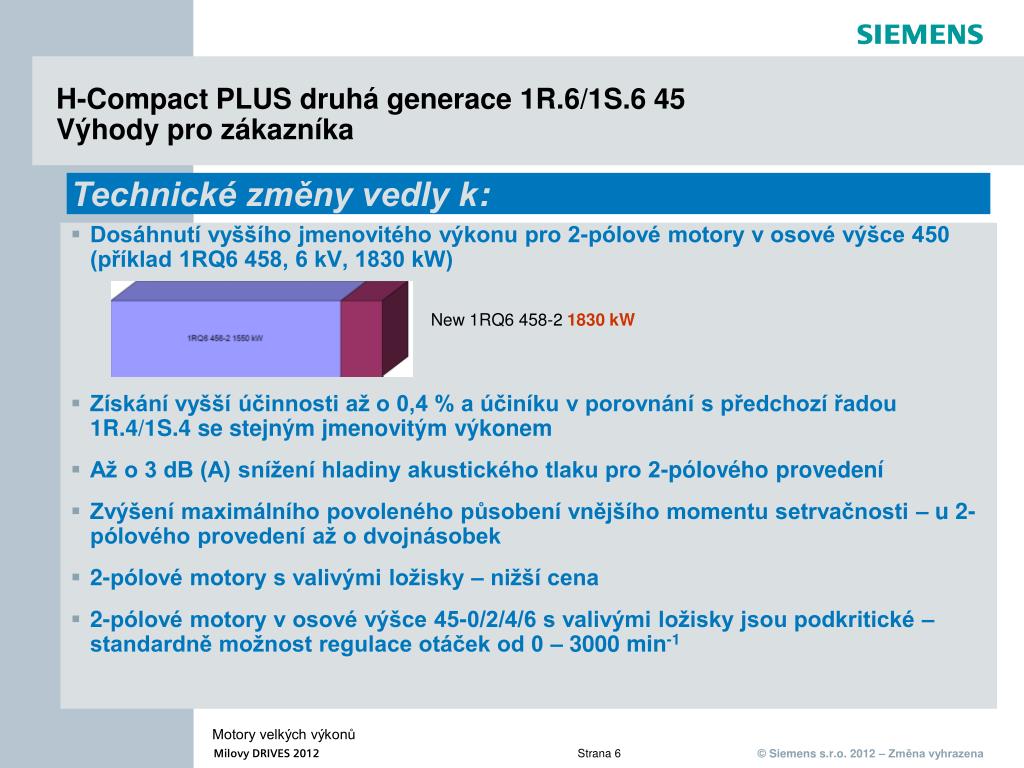

H-Compact PLUS druhá generace 1R.6/1S.6 45 Výhody pro zákazníka

Technické změny vedly k:

  • Dosáhnutí vyššího jmenovitého výkonu pro 2-pólové motory v osové výšce 450 (příklad 1RQ6 458, 6 kV, 1830 kW)

  • Získání vyšší účinnosti až o 0,4 % a účiníku v porovnání s předchozí řadou 1R.4/1S.4 se stejným jmenovitým výkonem

  • Až o 3 dB (A) snížení hladiny akustického tlaku pro 2-pólového provedení

  • Zvýšení maximálního povoleného působení vnějšího momentu setrvačnosti – u 2-pólového provedení až o dvojnásobek

  • 2-pólové motory s valivými ložisky – nižší cena

  • 2-pólové motory v osové výšce 45-0/2/4/6 s valivými ložisky jsou podkritické – standardně možnost regulace otáček od 0 – 3000 min-1

New 1RQ6 458-2 1830 kW


H c ompact plus druh generace 1r 6 1s 6 45 v hody pro z kazn ka1

H-Compact PLUS druhá generace1R.6/1S.6 45 Výhody pro zákazníka

Možnost využití podkritických 2-pólových motorů pro regulační rozsah od 0 – 3000 min-1

AFB: valivá ložiska, SB: kluzná ložiska


Novinky innostn t dy dle iec 60034 30 2008

Novinky Účinnostní třídy dle IEC 60034-30:2008


Novinky innostn t dy dle iec 60034 30 2008 nov typy motoru

NovinkyÚčinnostní třídy dle IEC 60034-30:2008 Nové typy motoru


Novinky nov typy motoru

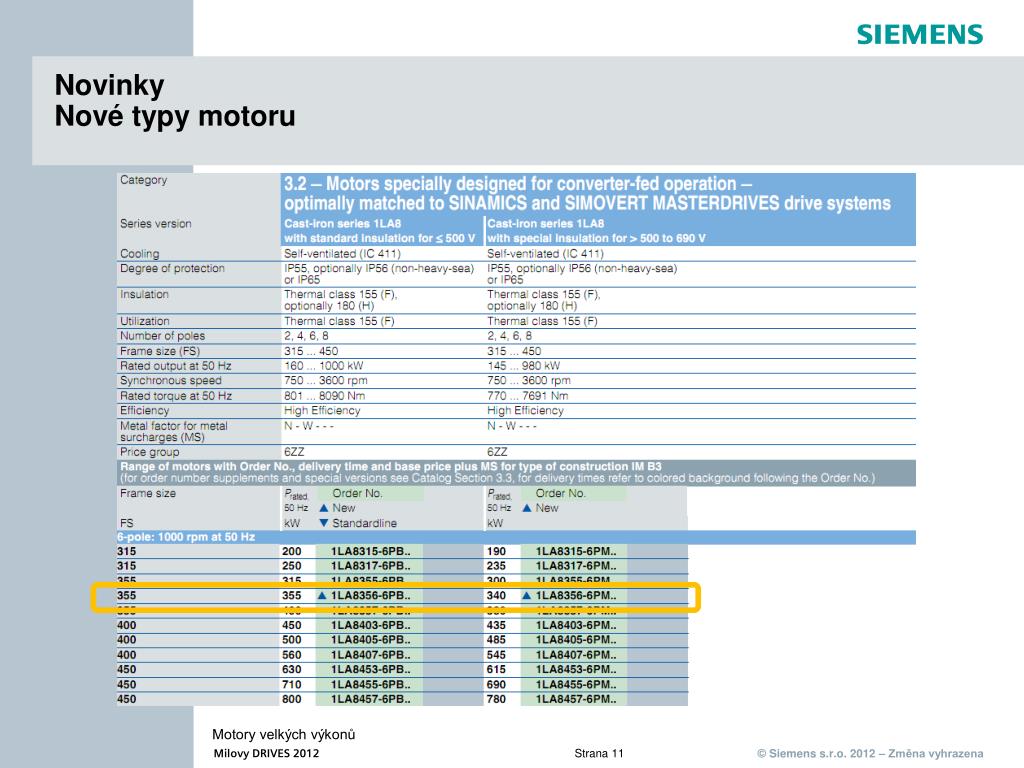

Novinky Nové typy motoru


Novinky d le it nov atributy

NovinkyDůležité nové atributy


Novinky nov ada motor 1rq6

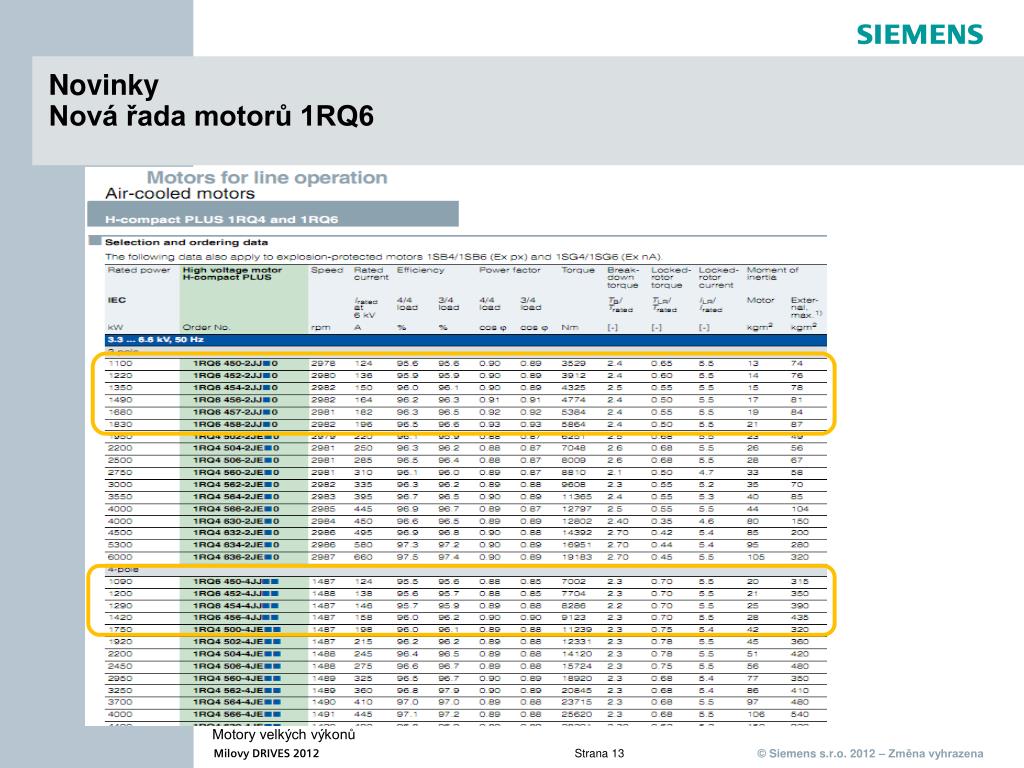

NovinkyNová řada motorů 1RQ6


Nov ada motor 1rq6

Nová řada motorů 1RQ6


Simotion

Děkuji za pozornost

SIMOTION

Ing. Petr Pfeiler, Ph.D.

  • Tel: 544 508 490

    Email: [email protected]

    Siemens s.r.o.

    Olomoucká 7/9

    618 00 Brno
