Presentation Transcript
ethernet

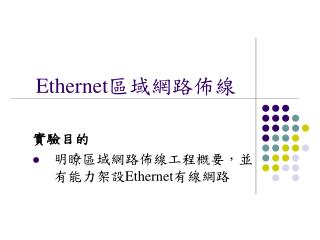

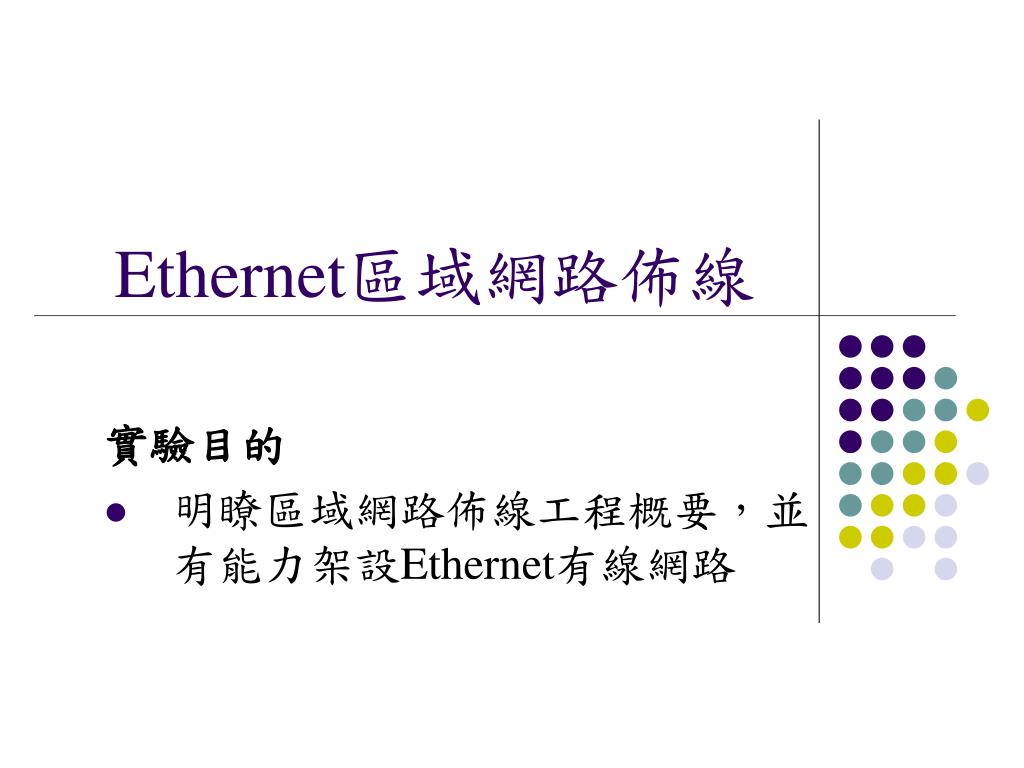

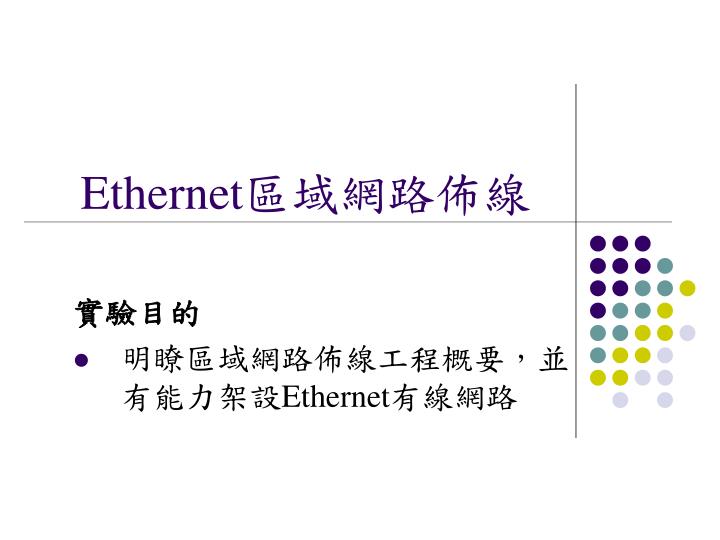

Ethernet區域網路佈線

實驗目的

明瞭區域網路佈線工程概要,並有能力架設Ethernet有線網路

slide2

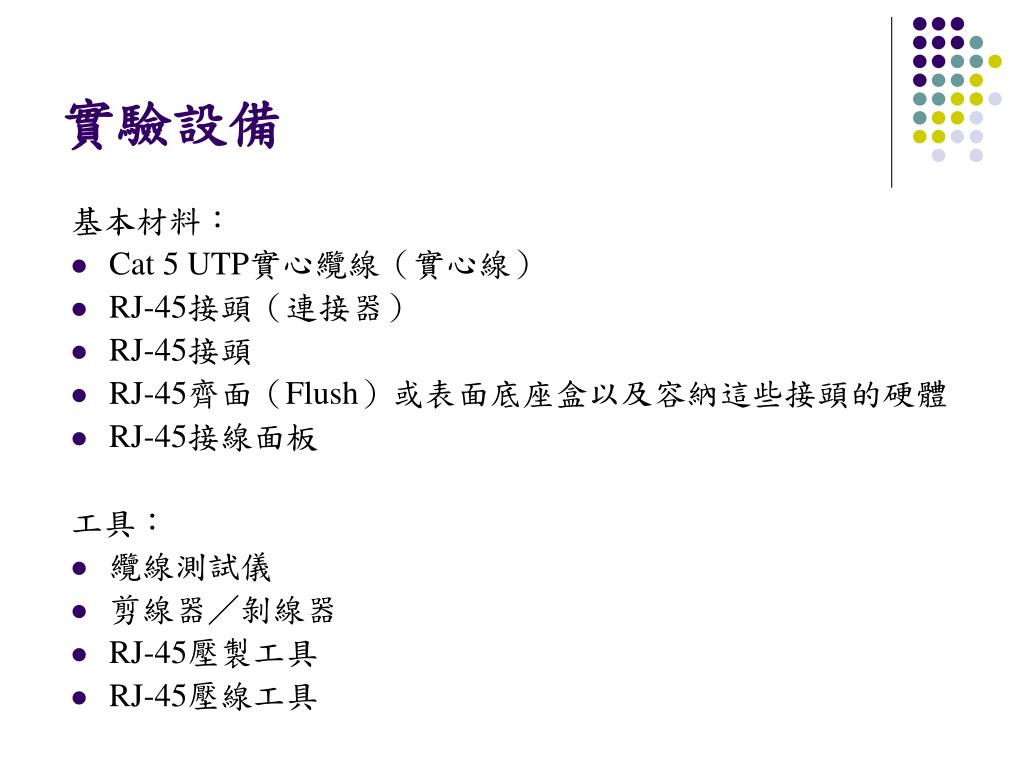

實驗設備

基本材料:

  • Cat 5 UTP實心纜線(實心線)
  • RJ-45接頭(連接器)
  • RJ-45接頭
  • RJ-45齊面(Flush)或表面底座盒以及容納這些接頭的硬體
  • RJ-45接線面板

工具:

  • 纜線測試儀
  • 剪線器/剝線器
  • RJ-45壓製工具
  • RJ-45壓線工具
slide3
背景資料
  • 一個網路的環境中往往會有許多不同的佈線方式,當然在較單純的環境中,只需要少數的種類就可以滿足大部份的需求,但是相同的是,每一種佈線的環境都需要一個標準的規格去規範,所有的佈線工程都要依照這些規範去施工,如此才能確保網路環境的穩定及安全,以下介紹一些相關的規範及標準。
    • 美國國家標準局(ANSI)
    • 電子產業聯盟(Electronic Industries Association;EIA)
    • 電子通訊產業協會(Telecommunications Industry

Association;TIA)

    • 國際化標準組織(ISO)
    • 電機電子工程師協會(Institute of Electrical and Electronic Engineers;IEEE)
slide4

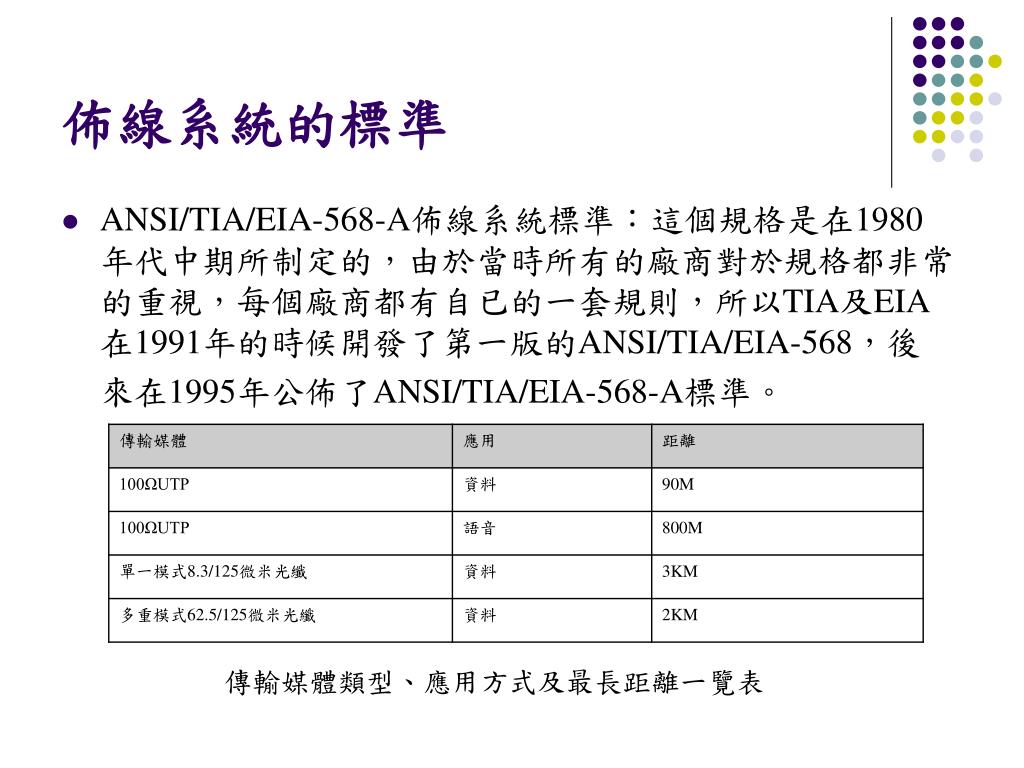

佈線系統的標準
  • ANSI/TIA/EIA-568-A佈線系統標準:這個規格是在1980年代中期所制定的,由於當時所有的廠商對於規格都非常的重視,每個廠商都有自已的一套規則,所以TIA及EIA在1991年的時候開發了第一版的ANSI/TIA/EIA-568,後來在1995年公佈了ANSI/TIA/EIA-568-A標準。

傳輸媒體類型、應用方式及最長距離一覽表

slide5
網路佈線工程
  • 網路效率與其連接是否良好有非常密切的關係,因此,本實驗的重點在於由IEEE、保險商實驗所(UL)、TIA和EIA等單位發展出來之網路媒體標準,最後兩家機構聯合發佈一份標準,一般稱為TIA/EIA標準。除了上述機構團體之外,各國政府機關都曾頒佈規格及必要條件,都會影響區域網路中所用的電纜電線類型。
  • 在本實驗中,將學到如何使用適當的與建議的技術來安裝及固定纜線,包括使用纜線結、纜線支撐桿、電線面板和魔鬼沾膠帶。當水平佈線架構的電傳插座使用 RJ45 接頭時,線路順序對於網路效能最佳化十分重要。
  • 因為分線箱位於星狀拓樸中心點來放置網路中連接設備的線路與佈線設備,因此也將看到如何設計分線箱,用於資料和語音網路。最後,將學到分線箱中的相關設備,包括接線面板、佈線集線器、橋接器、交換器和路由器。
slide6

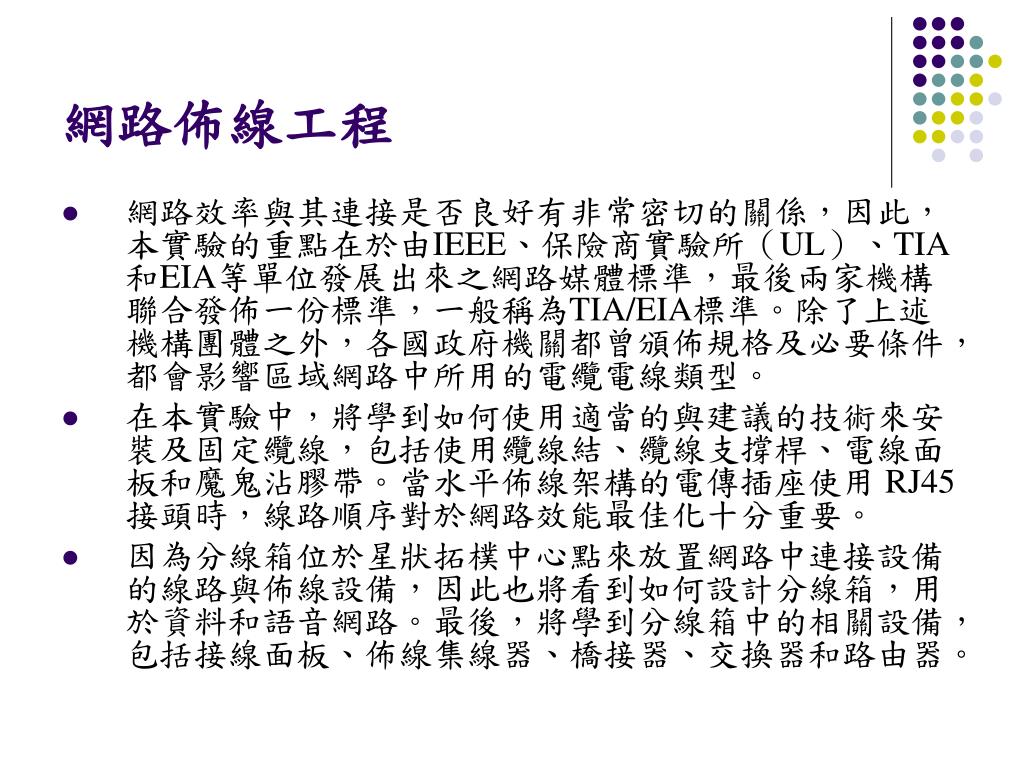

網路佈線工程
  • 為確保作業能夠徹底、正確並準時完成,應該建立一個包含每個必須完成的工作及處理順序的流程圖。流程圖中應包含下列幾項工作:
    • 安裝插座
    • 安裝接頭
    • 佈線
    • 將纜線穿孔於連接面板
    • 測試纜線
    • 記錄纜線
    • 安裝網路卡
    • 安裝集線器、交換器、橋接器及路由器
    • 設定路由器
    • 安裝及設定PC
  • Refer :結構化佈線? 不! 只是整線 :P
slide7

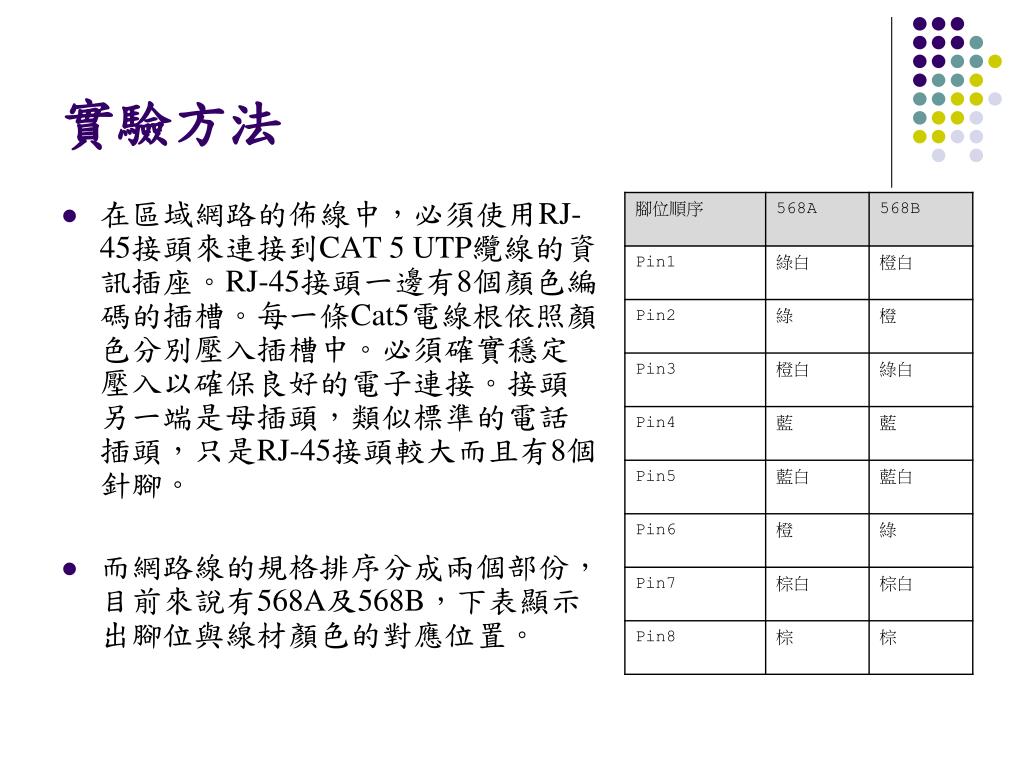

實驗方法
  • 在區域網路的佈線中,必須使用RJ-45接頭來連接到CAT 5 UTP纜線的資訊插座。RJ-45接頭一邊有8個顏色編碼的插槽。每一條Cat5電線根依照顏色分別壓入插槽中。必須確實穩定壓入以確保良好的電子連接。接頭另一端是母插頭,類似標準的電話插頭,只是RJ-45接頭較大而且有8個針腳。
  • 而網路線的規格排序分成兩個部份,目前來說有568A及568B,下表顯示出腳位與線材顏色的對應位置。
slide8
在製作網路線時,可以利用任意一個規則來做,只不過在做一般的線的時候,兩邊要用一樣的規格,但是在接跳線的時候呢,則兩邊一定要用不一樣的規格,才可以成為跳線。在製作網路線時,可以利用任意一個規則來做,只不過在做一般的線的時候,兩邊要用一樣的規格,但是在接跳線的時候呢,則兩邊一定要用不一樣的規格,才可以成為跳線。
slide9
製作網路線

採用568B的規格來進行製線,首先如圖所示,將所有的線依照順序整線,然後拉直排列好,接著如圖所示,將保護套套入網路線上,然後進行切齊的動作,在切的時候切記不要將電線留得太長,否則網路線會變得很鬆,日後就會造成接觸不良的狀況,電線通常留姆指一半的長度即可。

slide10
製作網路線

切齊後,準備一個RJ45的網路接頭,如圖所示,將網路線慢慢的塞入,並確認是否頂到最前緣的地方,這個時候若發覺線插錯位置,或是發現電線太長或太短時,一定要進行調整,否則可能會浪費一個網路接頭。

slide11
製作網路線

製作完一頭之後,用同樣的方法製作另一頭,這個時候可以決定是不是做成跳線,在這個例子中,只要把另一頭做成568B的規格即可。完成的網路線如圖所示。

slide12
資訊插座

資訊插座的種類非常多,因為這些耗材可以重覆使用,不像RJ45接頭用一次就不能用,加上它如果固定起來非常方便,所以在新的大樓中都可以看到它的蹤跡。

slide13
一樣依照需要的規格來進行絞線順序的排列,如下圖所示,如果用568A的話,左邊就選擇A的那一塊標示來進行,如果是用568B的話,那麼左邊就使用568B的那一塊標示來進行,而右邊的那一排都是用同樣的方式進行排序。一樣依照需要的規格來進行絞線順序的排列,如下圖所示,如果用568A的話,左邊就選擇A的那一塊標示來進行,如果是用568B的話,那麼左邊就使用568B的那一塊標示來進行,而右邊的那一排都是用同樣的方式進行排序。
slide14

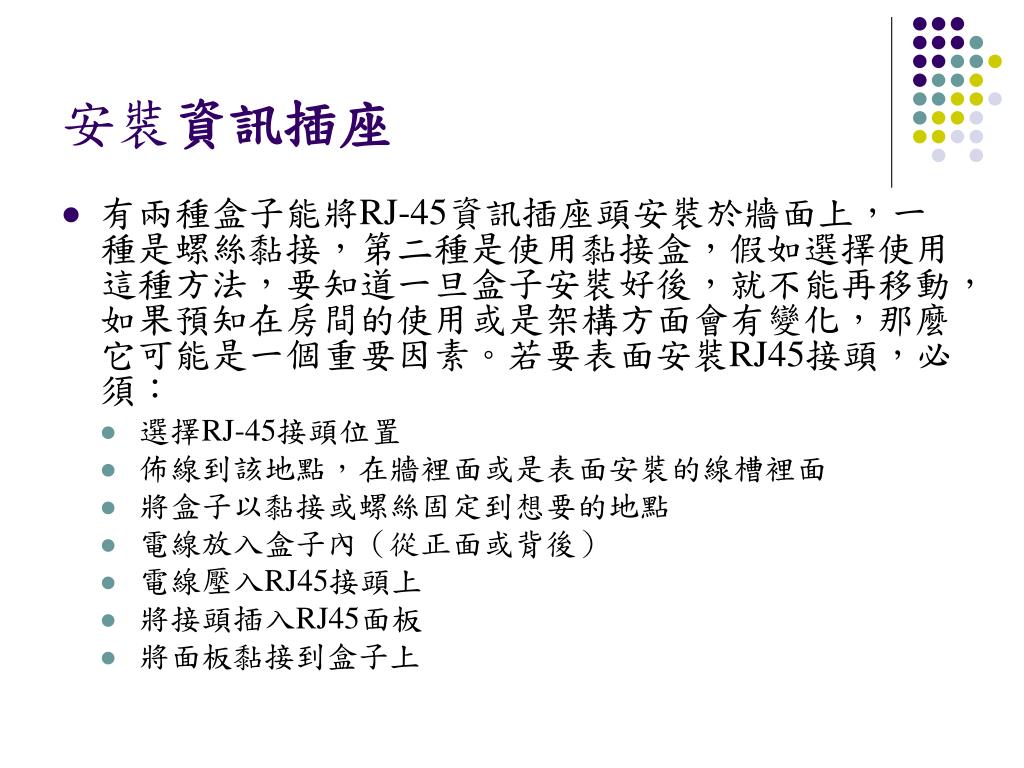

安裝資訊插座
  • 有兩種盒子能將RJ-45資訊插座頭安裝於牆面上,一種是螺絲黏接,第二種是使用黏接盒,假如選擇使用這種方法,要知道一旦盒子安裝好後,就不能再移動,如果預知在房間的使用或是架構方面會有變化,那麼它可能是一個重要因素。若要表面安裝RJ45接頭,必須:
    • 選擇RJ-45接頭位置
    • 佈線到該地點,在牆裡面或是表面安裝的線槽裡面
    • 將盒子以黏接或螺絲固定到想要的地點
    • 電線放入盒子內(從正面或背後)
    • 電線壓入RJ45接頭上
    • 將接頭插入RJ45面板
    • 將面板黏接到盒子上
slide15

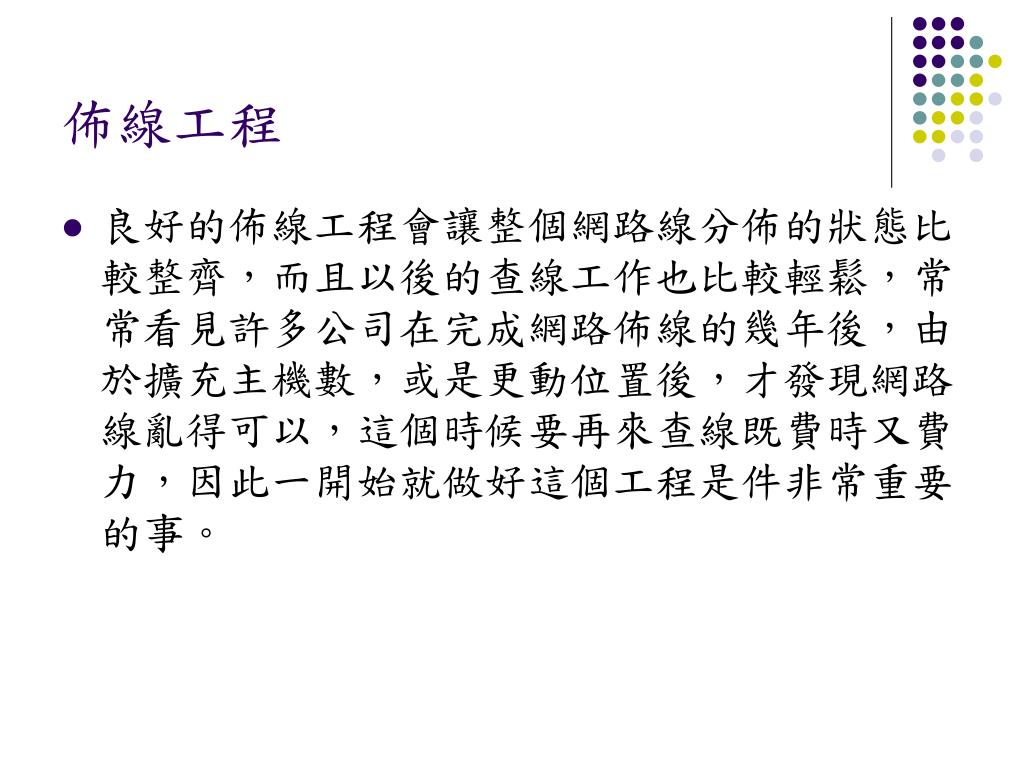

佈線工程
  • 良好的佈線工程會讓整個網路線分佈的狀態比較整齊,而且以後的查線工作也比較輕鬆,常常看見許多公司在完成網路佈線的幾年後,由於擴充主機數,或是更動位置後,才發現網路線亂得可以,這個時候要再來查線既費時又費力,因此一開始就做好這個工程是件非常重要的事。
slide16
學習評量
  • 說明可信賴電纜佈線之重要性。
  • 何者因素會使資料傳輸速度變慢?
  • 說明成功佈線安裝的要素。
  • 說明佈線之規格與標準。
  • 說明台灣有關佈線的法規限制。
  • 電纜佈線的工具還有哪些?又分別應用於何者環境?
  • 雙絞線為何要互絞?
  • 請比較電話接頭與乙太網路接頭RJ-45的差異。
  • 一般標準型機寬度為多少,一個35U機架其高度是多少?
  • 市調:針對不同廠牌的纜線、連接頭、插座插座做價格和品質間的分析。
