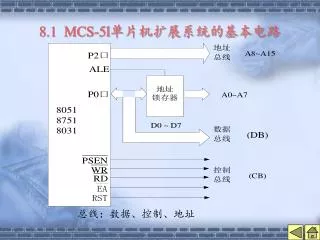

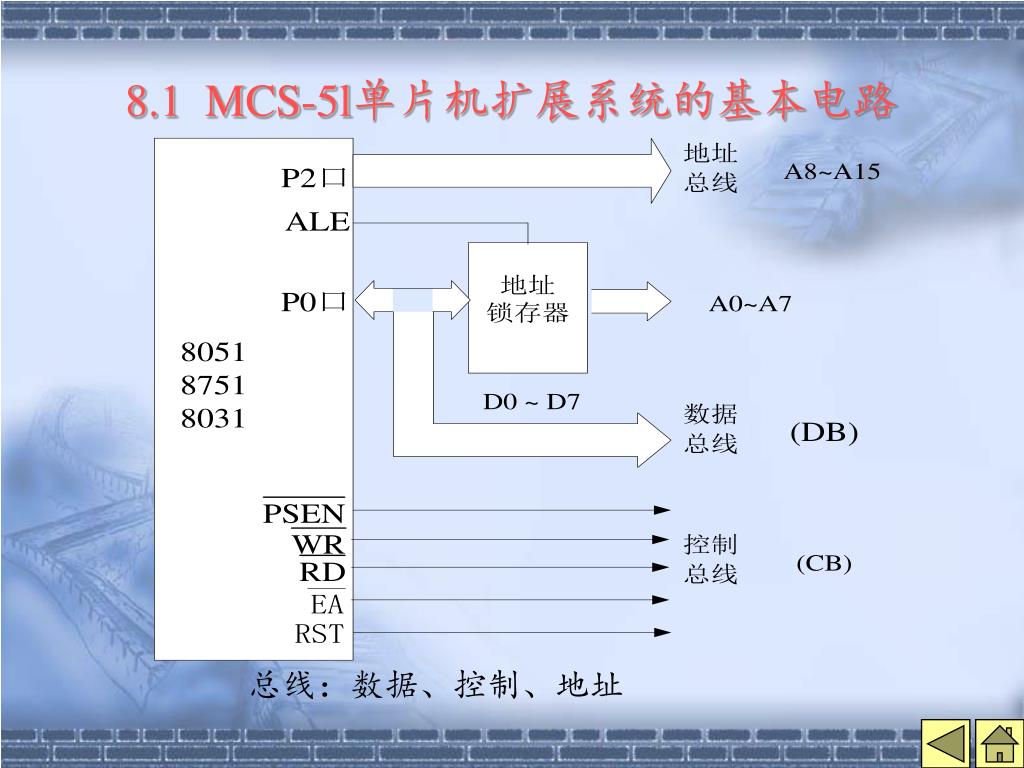

  1. 8.1 MCS-5l单片机扩展系统的基本电路 总线：数据、控制、地址

  2. 地址锁存器

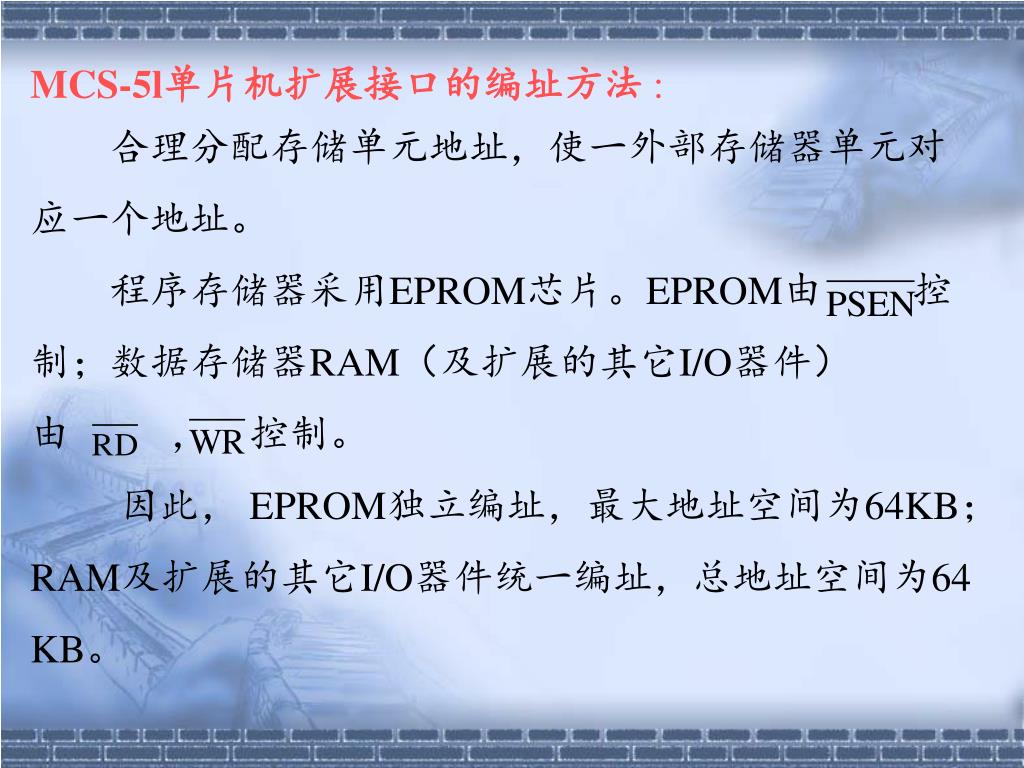

  3. MCS-5l单片机扩展接口的编址方法: 合理分配存储单元地址，使一外部存储器单元对应一个地址。 程序存储器采用EPROM芯片。EPROM由 控制；数据存储器RAM（及扩展的其它I/O器件）由 ， 控制。 因此， EPROM独立编址，最大地址空间为64KB；RAM及扩展的其它I/O器件统一编址，总地址空间为64 KB。

  4. 8.2 程序存储器的扩展 紫外光擦除可编程的EPROM程序存储器 一、程序存储器扩展用电路芯片EPROM EPROM是可擦除、可编程只读存储器，由独立的编程器进行编程(烧程序)。EPROM可重新编程。 把EPROM放到紫外线下照射20分钟左右，存储器各位信息为1（空）。 MCS-51单片机应用系统中使用最多的存储器是Intel公司的典型系列芯片2716(2K *8)、2732(4K* 8)、2764(8K * 8)、27128(16K * 8)、27256(32K * 8)和27512(64K * 8) 。

  5. 二、单片EPROM扩展电路： 0000H ~3FFFH

  6. 0000H ~7FFFH

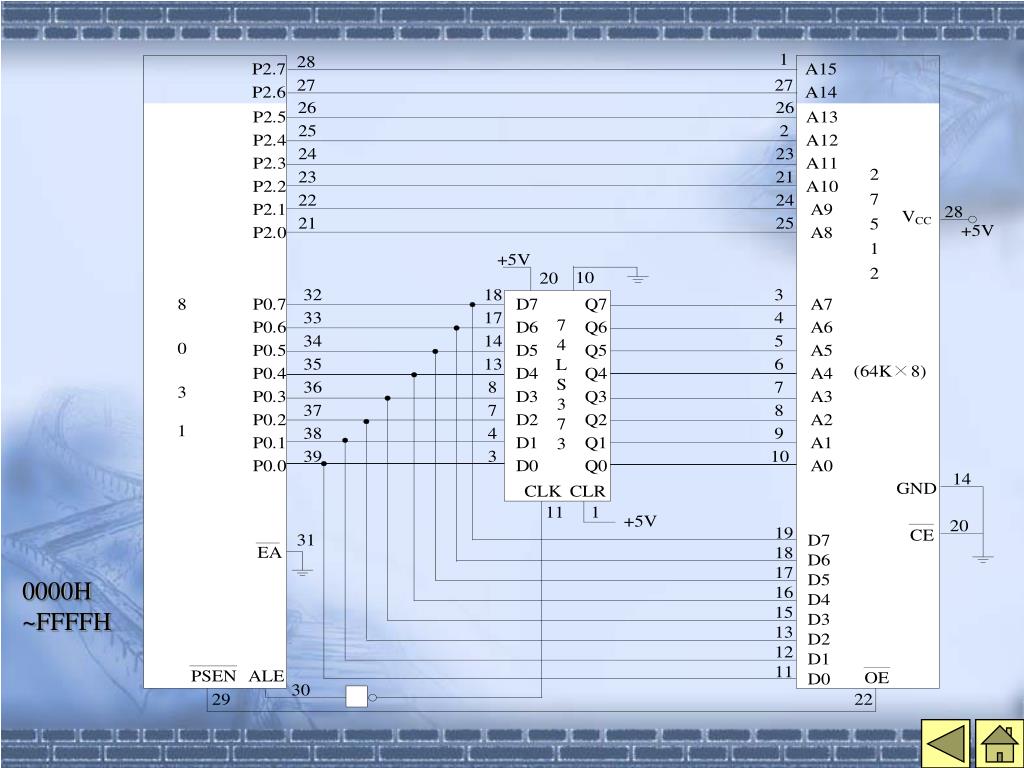

  7. 0000H ~FFFFH

  8. 二、多片EPROM的扩展电路 1. 线选法 0C000~0DFFFH ；0A000~0BFFFH ； 6000H ~7FFFH

  9. 2.地址译码选通法 常用的地址译码器有74LS138和74LS139等。

  10. 1#2764：0000H~1FFFH；2#2764：2000H~3FFFH

  11. 1#276128：0000H~3FFFH；2#27128：4000H~7FFFH； 3#27128：8000H~0BFFFH；4#27128：0C000H~0FFFFH

  12. 8.3 数据存储器的扩展 • 一、数据存储器扩展用电路芯片SRAM • MCS-51单片机应用系统中使用最多的存储器是典型系列芯片： • 6116(2K *8)、6264(8K * 8)、62128(16K * 8)、 • 62256(32K * 8)和62512(64K * 8) 。

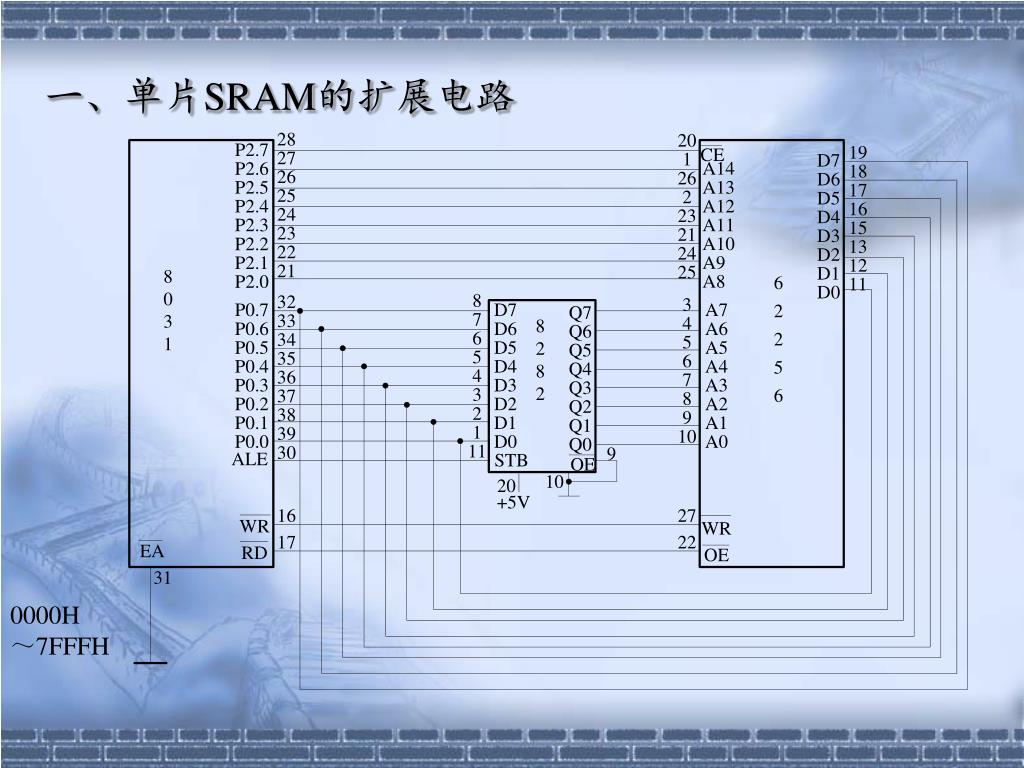

  13. 一、单片SRAM的扩展电路 0000H ～7FFFH

  14. 二、多片SRAM的扩展电路 0C000H~0DFFFH；0A000H~0BFFFH ；6000H~7FFFH

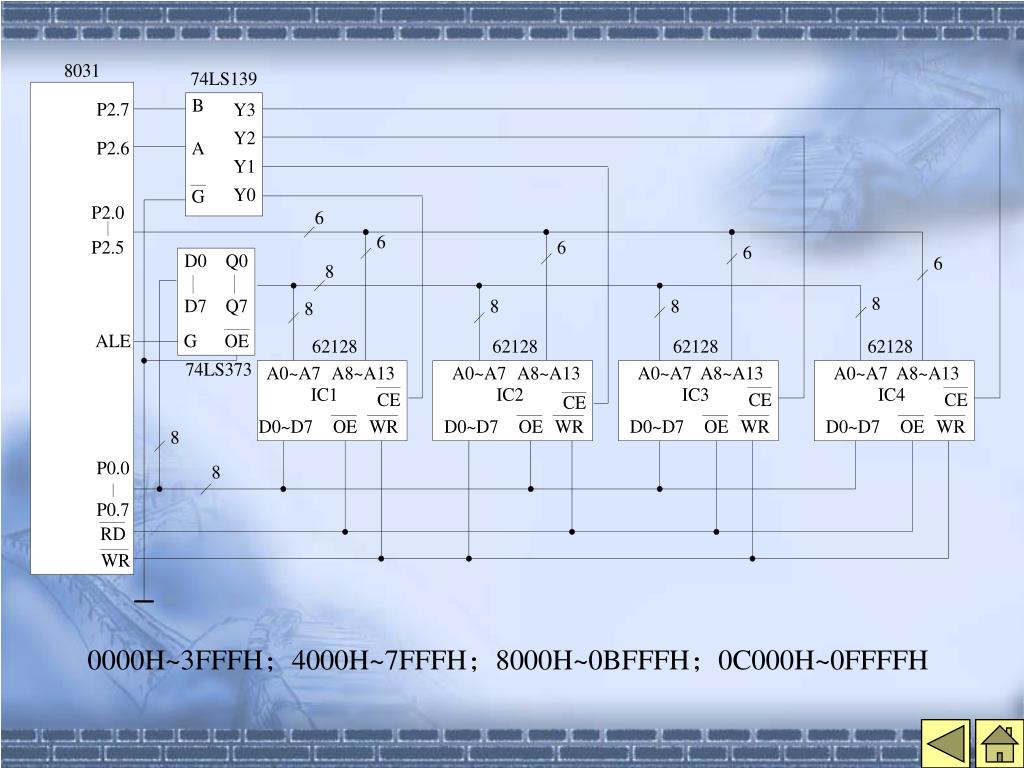

  15. 0000H~3FFFH；4000H~7FFFH；8000H~0BFFFH；0C000H~0FFFFH

  16. 8.4 单片机与外部数据存储器交换数据 完成外部数据存储器(或I/O芯片)的接口电路，给出存储单元地址后，单片机可通过下列指令完成数据交换。 MOV DPTR, #地址 ；要交换数据的存储单元地址 MOVX @DPTR, A ；数据送入存储单元 MOVX A, @DPTR ；从存储单元中读取数据

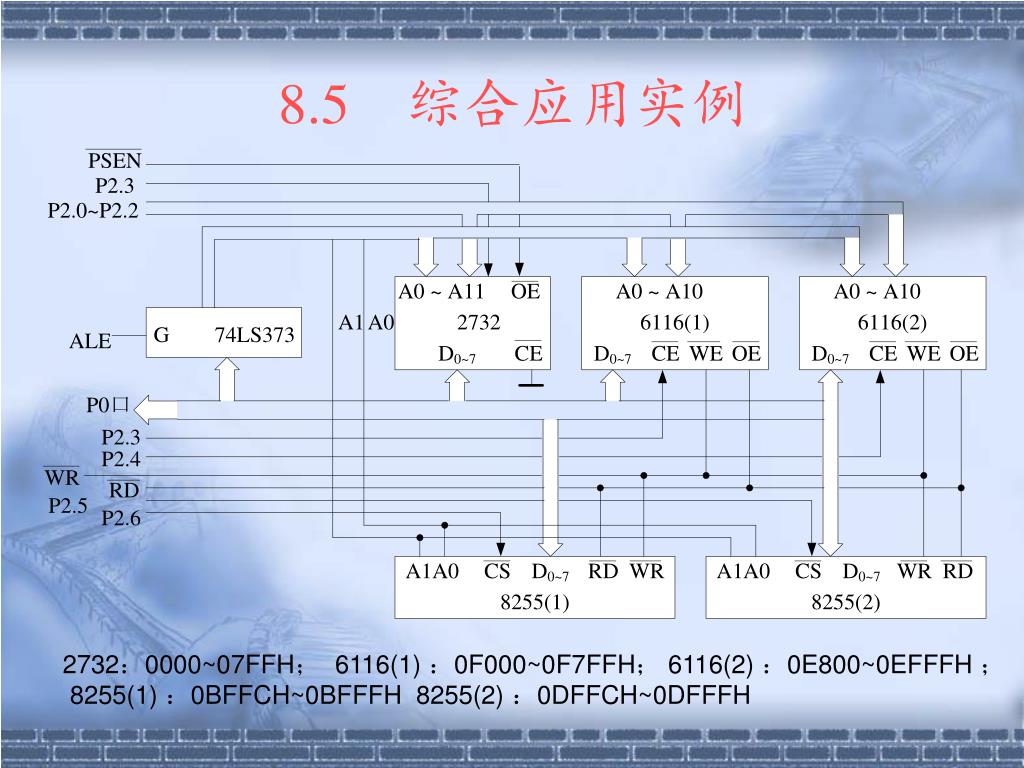

  17. 8.5 综合应用实例 2732：0000~07FFH； 6116(1) ：0F000~0F7FFH； 6116(2) ：0E800~0EFFFH ； 8255(1) ：0BFFCH~0BFFFH 8255(2) ：0DFFCH~0DFFFH

  18. 2716(1)~2716(31)地址：0000H~0FFFFH 6116(1)~6116(31)地址：0000H~0FFFFH
