Linijski vlek

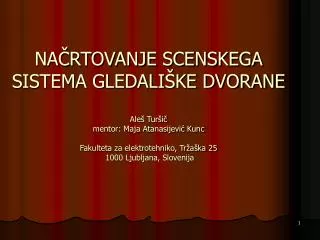

NAČRTOVANJE SCENSKEGA SISTEMA GLEDALIŠKE DVORANEAleš Turšičmentor: Maja Atanasijević KuncFakulteta za elektrotehniko, Tržaška 25 1000 Ljubljana, Slovenija


Linijski vlek

LINIJSKI VLEK

  • Uvod

  • Načrtovanje pilotne naprave

  • Primerjava dinamičnih lastnosti

    realnega sistema in pilotne naprave

  • Študij sistemskih rešitev linijskih vlekov


Linijski vlek1

LINIJSKI VLEK

  • Linijski vlek Gallusove dvorane Cankarjevega doma v Ljubljani

  • Problematika tovrstnih sistemov

  • Pilotna naprava linijskega vleka

  • Primerjava dinamičnih lastnosti

    realnega sistema in pilotne naprave

  • Predlogi za sistemske rešitve linijskih vlekov


Linijski vlek gallusove dvorane cankarjevega doma v ljubljani

Linijski vlek Gallusove dvorane Cankarjevega doma v Ljubljani


Problematika tovrstnih sistemov

Togost nosilne prečke

Odklon nosilne prečkepri dvigovanju in spuščanju v smeri x in y

Odklon nosilne prečke obvrtenju motoriziranih lučiv smeri x in y

Majhni odkloni iz ravnovesne lege, ki jih je težkoizmeriti, ter veliki premiki snopa luči po prostoru

Zibanje linijskega vleka vzbuja občutek NE-varnosti

Problematika tovrstnih sistemov


Pilotna naprava linijskega vleka

Pilotna naprava linijskega vleka


Fotografija izdelane pilotne naprave z name enimi aktuatorji

Fotografija izdelane pilotne naprave z nameščenimi aktuatorji


Namestitev aktuatorjev

Namestitev aktuatorjev


Linijski vlek

Namestitev aktuatorjev


Primerjava dinami nih lastnosti realnega sistema in pilotne naprave

Primerjava dinamičnih lastnosti realnega sistema in pilotne naprave

Ovojnica odklonov prečke v smeri x pri dolžini vrvic 1,5m in odziv modela sistema


Primerjava dinami nih lastnosti realnega sistema in pilotne naprave1

Primerjava dinamičnih lastnosti realnega sistema in pilotne naprave

Ovojnici odklonov prečke v smeri x pri dolžini vrvic 20,4m

Ovojnici odklonov prečke v smeri y pri dolžini vrvic 20,4m


Linijski vlek gallusove dvorane cankarjevega doma v ljubljani1

Linijski vlek Gallusove dvorane Cankarjevega doma v Ljubljani


Predlogi za sistemske re itve linijskih vlekov

Predlogi za sistemske rešitvelinijskih vlekov

  • Zmanjšanje vpliva motenj z nepremičnim masnim balastom

  • Sistem vodenja s kompenzacijo motnje

  • Sistem povratnozančnega vodenja ob merjenju absolutnega položaja nosilne prečke v prostoru


Sistem vodenja s kompenzacijo motnje

Sistem vodenja

Mehanski sistem

Željen

položaj

diska

Aktuatorji -

servomehanizmi

Kompenzator

Hitrost

premikanja

diska

Sistem vodenja s kompenzacijo motnje.


Sistem povratnozan nega vodenja ob merjenju absolutnega polo aja nosilne pre ke v prostoru

Sistem vodenja

Mehanski sistem

Željen

položaj

diska

Multivariabilni

regulator

Aktuatorji -

servomehanizmi

Hitrost

premikanja

diska

Merilni

sistem

Sistem povratnozančnega vodenja ob merjenju absolutnega položaja nosilne prečke v prostoru.
