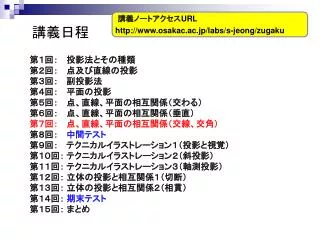

講義ノートアクセスURL 講義日程 http://www.osakac.ac.jp/labs/s-jeong/zugaku 第1回: 投影法とその種類 第2回: 点及び直線の投影 第3回: 副投影法 第4回: 平面の投影 第5回: 点、直線、平面の相互関係(交わる) 第6回: 点、直線、平面の相互関係(垂直) 第7回: 点、直線、平面の相互関係(交線、交角) 第8回: 中間テスト 第9回: テクニカルイラストレーション1(投影と視覚) 第10回: テクニカルイラストレーション2(斜投影) 第11回: テクニカルイラストレーション3(軸測投影) 第12回: 立体の投影と相互関係1(切断) 第13回: 立体の投影と相互関係2(相貫) 第14回: 期末テスト 第15回: まとめ
講義目標 • 二つの平面の交線及び交角を求める
[作図] 三角形として与えられた二つの平面の交線を求める 点・直線・平面の相互関係 (5)2平面の交線(副投影法) △ABCが線視図となるGL1を描く △ABCと△DEFの副投影図a1b1c1, d1e1f1を描く p1は、△ABCとEFの交点q1は、△ABCとDFの交点 p1,q1からGL1に垂線をひき、etft,dtftとの交点は、pt,qt pt,qtの正面図での対応点pf,qf ptqt-pfqfが両三角形の交線 T 1 GL GL1
(5)2平面の交線(補助平面法) 三角形として与えられた二つの平面の交線を求める ①ABを含み水平面に垂直な補助平面を描く ②atbtと△dt,et,ftの交点st,rtを求める ③st,rtの正面図rf,sfとafbfとの交点pfを求める ④pfの平面図ptを求める ⑤DFを含み直立面に垂直な補助平面を描く ⑥dfffと△af,bf,cfの交点uf,vfを求める ⑦uf,vfの正面図vt,utとdtftとの交点qtを求める ⑧qtの正面図qfを求める GL
[作図] 三角形として与えられた二平面の交角を求めよ (6)2平面の交角 GL2 交線PQを求める PQに平行で、直立面に垂直な副投影面を設定(傾き) 副投影図、a2b2c2,△d2e2f2、p2,q2を描く p2とq2に垂直な副基線GL3を描く 副投影図a3b3c3, d3e3f3, p3q3を描く 線視図 pqの実形図 GL3
