4 세대 OFDM 에 대하여 설명하시오

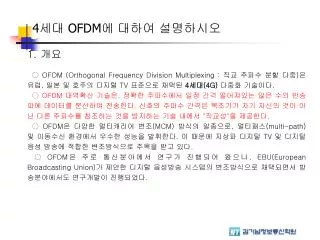

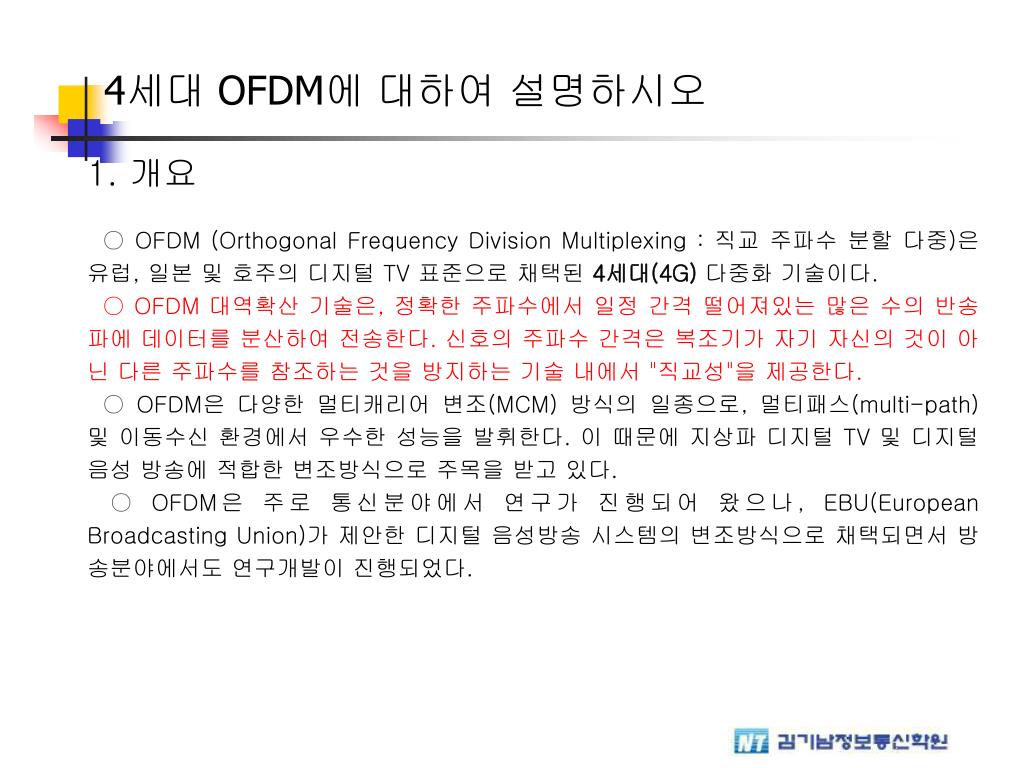

1. 4세대 OFDM에 대하여 설명하시오 1. 개요 ○OFDM (Orthogonal Frequency Division Multiplexing : 직교 주파수 분할 다중)은 유럽, 일본 및 호주의 디지털 TV 표준으로 채택된 4세대(4G)다중화 기술이다. ○ OFDM 대역확산 기술은, 정확한 주파수에서 일정 간격 떨어져있는 많은 수의 반송파에 데이터를 분산하여 전송한다. 신호의 주파수 간격은 복조기가 자기 자신의 것이 아닌 다른 주파수를 참조하는 것을 방지하는 기술 내에서 "직교성"을 제공한다. ○ OFDM은 다양한 멀티캐리어 변조(MCM) 방식의 일종으로, 멀티패스(multi-path) 및 이동수신 환경에서 우수한 성능을 발휘한다. 이 때문에 지상파 디지털 TV 및 디지털 음성 방송에 적합한 변조방식으로 주목을 받고 있다. ○ OFDM은 주로 통신분야에서 연구가 진행되어 왔으나, EBU(European Broadcasting Union)가 제안한 디지털 음성방송 시스템의 변조방식으로 채택되면서 방송분야에서도 연구개발이 진행되었다.

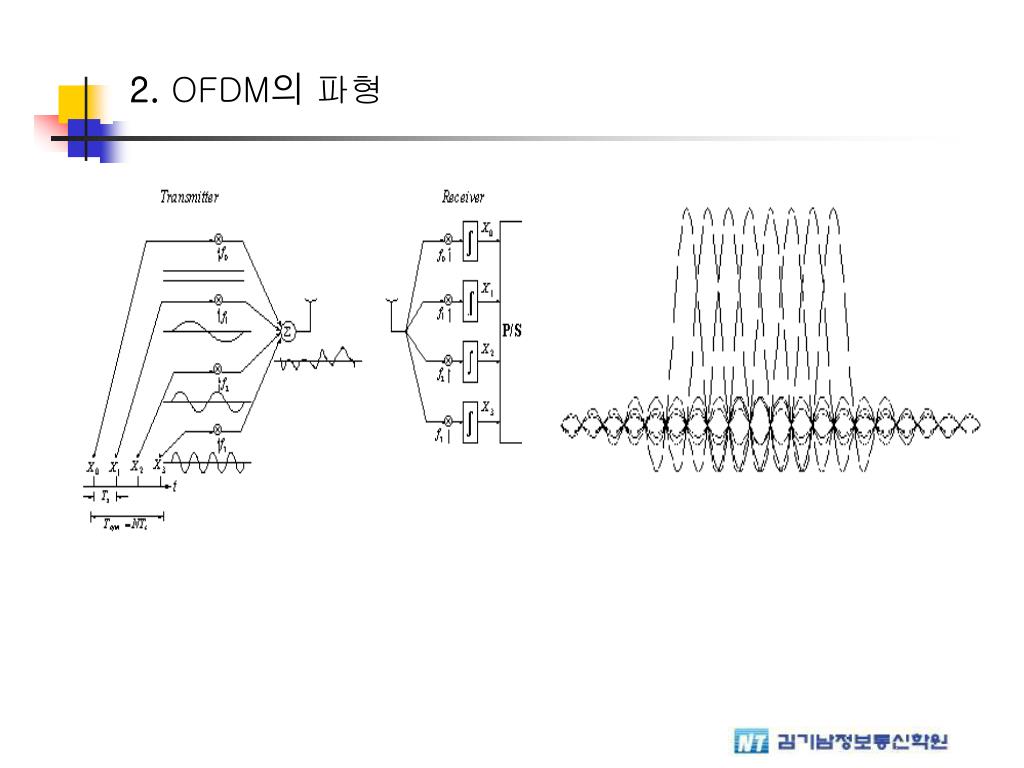

2. 2. OFDM의 파형

3. 3. 4세대 OFDM의 종류 ○ OFDM 방식은 OFDM-TDMA, OFDM-FDMA, OFDM-CDMA 등 다양한 다중 접속 방식이 수용 가능하다. ○ OFDM-TDMA란 전체 대역폭에 퍼져 있는 모든 부반송파를 일정 시간동안 한 사용자에게 할당하고 다음 일정 시간동안 또 다른 사용자에게 할당하는 TDMA와 유사한 다중접속 방식 ○ OFDM-FDMA는 FDMA와 유사하게 각각의 부채널을 다른 사용자에게 할당하여 해당 사용자의 데이터를 전송하게 하는 방식이다. ○ OFDM- CDMA는 각각의 사용자를 서로 다른 부채널에 할당한 후 각 부채널에 부호 확산 방식을 적용한다. ○ Flash-OFDM은 고속 주파수 도약 OFDMA/FDD 방식의 시스템으로 채널 대역폭은 1.25 MHz 이고, 사용자당 최대 전송속도는 3.29 Mbps 이다. 변조 방식은 BPSK, QPSK, 16QAM 방식을 적용하며, IP 기반의 셀룰러 네트웍을 지향하는 기술로 CDMA와 TDMA의 장점을 살려 송신 용량을 극대화하였으며 기지국 장비에 FA(Foreign Agent) 기능을 내장하여 Mobile IP 기술의 완성도를 높임으로써 기지국간 핸드오버 기능을 최적화한 기술을 선보이고 있다.

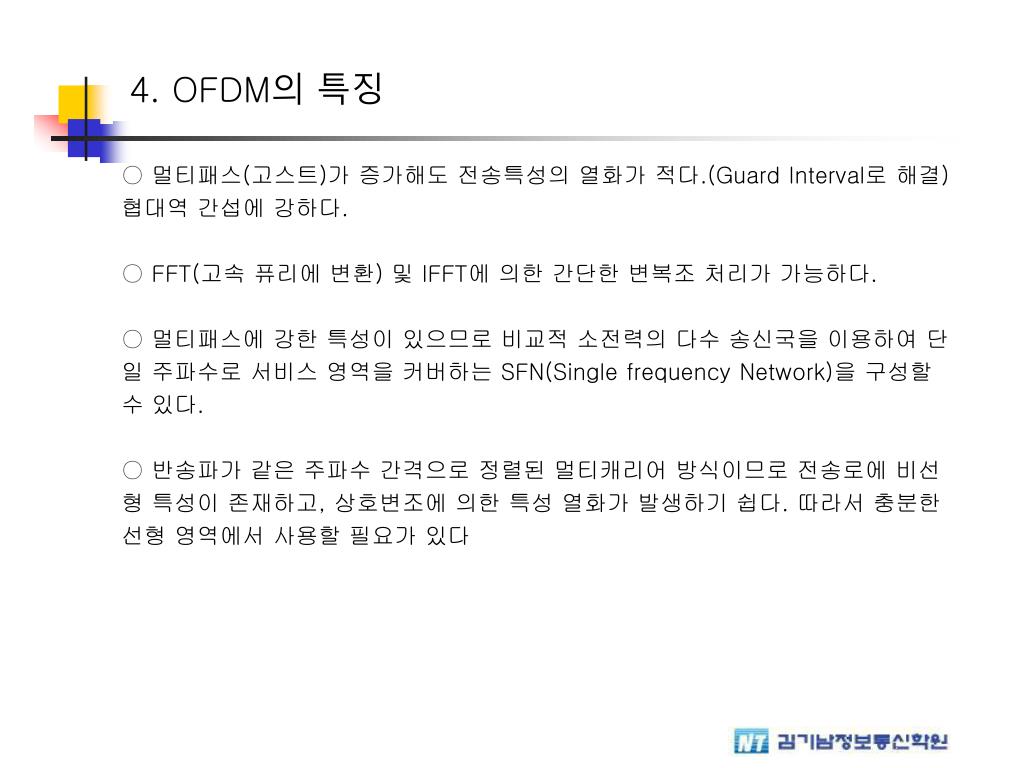

4. 4. OFDM의 특징 ○ 멀티패스(고스트)가 증가해도 전송특성의 열화가 적다.(Guard Interval로 해결) 협대역 간섭에 강하다. ○ FFT(고속 퓨리에 변환) 및 IFFT에 의한 간단한 변복조 처리가 가능하다. ○ 멀티패스에 강한 특성이 있으므로 비교적 소전력의 다수 송신국을 이용하여 단일 주파수로 서비스 영역을 커버하는 SFN(Single frequency Network)을 구성할 수 있다. ○ 반송파가 같은 주파수 간격으로 정렬된 멀티캐리어 방식이므로 전송로에 비선형 특성이 존재하고, 상호변조에 의한 특성 열화가 발생하기 쉽다. 따라서 충분한 선형 영역에서 사용할 필요가 있다

5. 5. OFDM의 파형

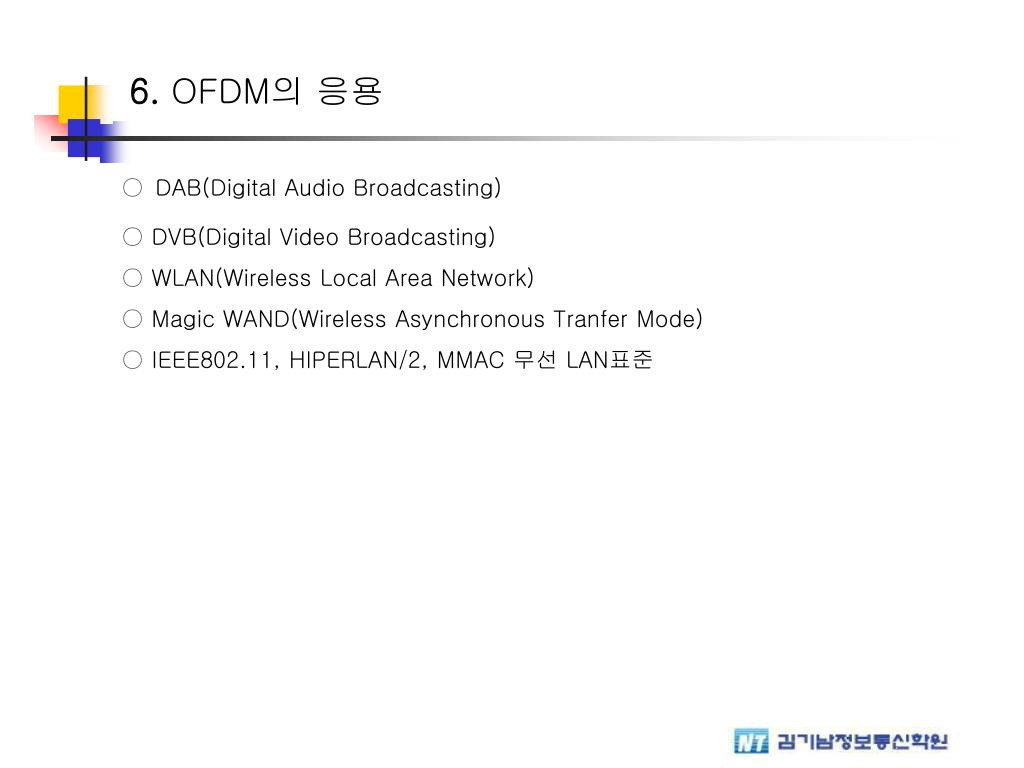

6. 6. OFDM의 응용 ○DAB(Digital Audio Broadcasting) ○DVB(Digital Video Broadcasting) ○WLAN(Wireless Local Area Network) ○Magic WAND(Wireless Asynchronous Tranfer Mode) ○IEEE802.11, HIPERLAN/2, MMAC 무선 LAN표준

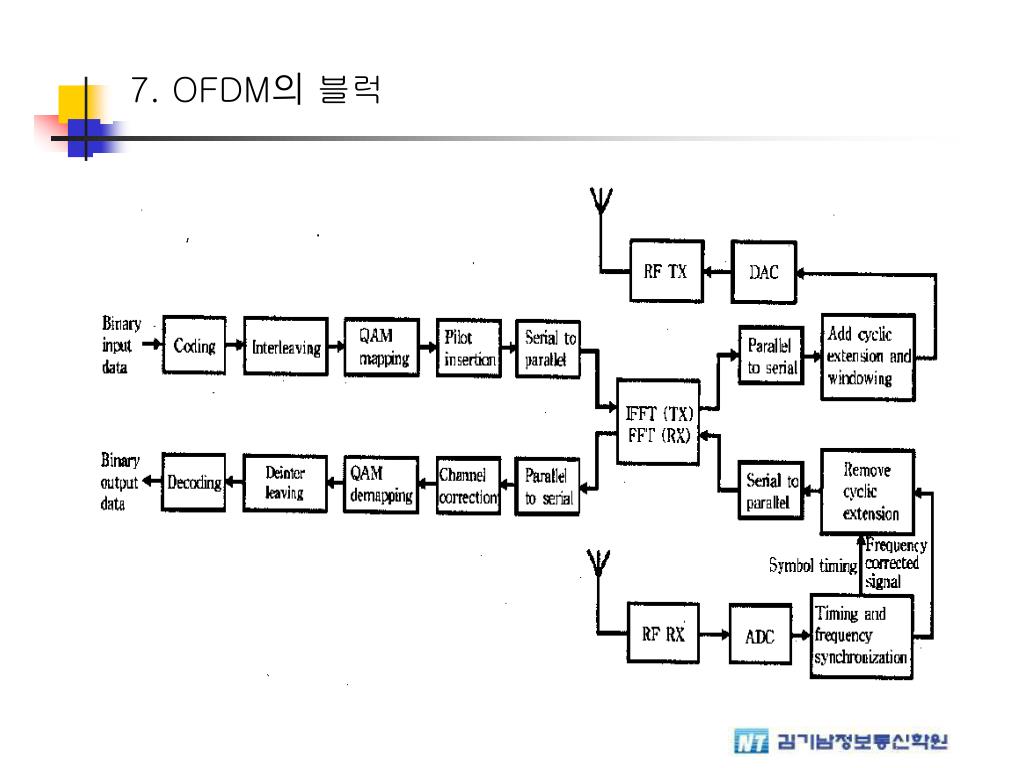

7. 7. OFDM의 블럭
