BIOAKUSTIK

Oleh :

Drs. FUAD AMA, M.T

Bagian Fisika Kesehatan


Kegagalan mengajarkan kesadaran untuk belajar, kesuksesan menguatkan keyakinan. Jika semangat dan keyakinan bisa dipraktekan bersama.

Anda pasti sukses


Gelombang mekanik
Gelombang Mekanik menguatkan keyakinan. Jika semangat dan keyakinan bisa dipraktekan bersama.


Apakah bunyi itu ? menguatkan keyakinan. Jika semangat dan keyakinan bisa dipraktekan bersama.

Getaran → Gelombang → Bunyi

Perlu medium

Apakah setiap getaran menghasilkan bunyi ?

Infrasonik ← 20 Hz - 20 kHz → ultrasonik

│← Audiosonik → │


Kecepatan bunyi
Kecepatan Bunyi menguatkan keyakinan. Jika semangat dan keyakinan bisa dipraktekan bersama.

  • Bunyimerupakangelombang longitudinal (berbentukrapatandanrenggangan) bergerakdengankecepatan (v) → v = λ.f denganλ : panjanggelombangdan f : frekuensi.

  • Kecepatangelombangbunyitergantungpada medium yang dilewatinya, pada :

    - zatpadat v = ( E /ρ )½denganE : modulus Young (N/m2)

    - Zatcair v = ( β / ρ )½ denganβ : modulus bulk (N/m2)

    - Zat gas v = ( γ.p / ρ )½ = ( γ.R.T / M )½ dengan

    γ :tetapan Laplace, R : konstantaumum gas,

    T : suhumutlak, M : Massa molekul


Intensitas dan taraf intensitas bunyi

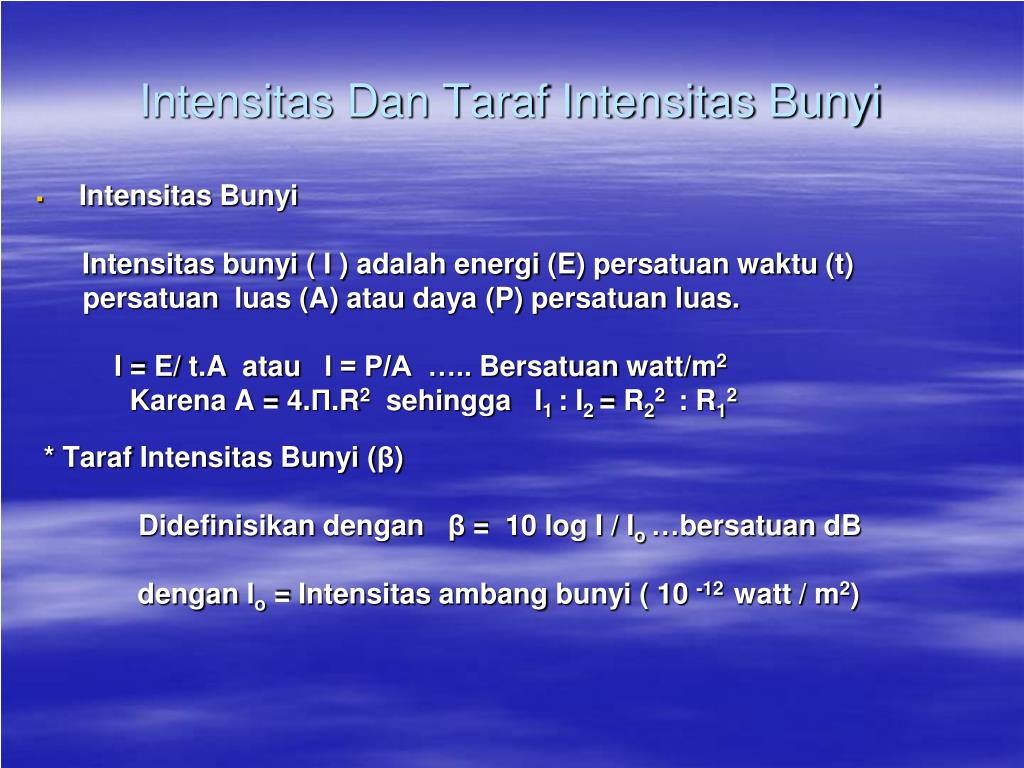

Intensitas Dan Taraf Intensitas Bunyi menguatkan keyakinan. Jika semangat dan keyakinan bisa dipraktekan bersama.

  • IntensitasBunyi

    Intensitasbunyi ( I ) adalahenergi (E) persatuanwaktu (t)

    persatuanluas (A) ataudaya (P) persatuanluas.

    I = E/ t.Aatau I = P/A ….. Bersatuan watt/m2

    Karena A = 4.Π.R2 sehingga I1 : I2 = R22 : R12

    * TarafIntensitasBunyi (β)

    Didefinisikandenganβ = 10 log I / Io …bersatuan dB

    dengan Io = Intensitasambangbunyi ( 10 -12 watt / m2)


R1

• β1

R2

• β2

Hubungan antara jarak (R) dengan taraf intensitas (β) dinyatakan dengan :

β2 = β1 + 10log (R1/R2)2


Tabel intensitas dari beragam suara
Tabel Intensitas Dari Beragam Suara bersama-sama adalah :

Intensitas β

(W/m2) (dB)

Suara yang sulit dikenali 10-12 0

B i s i k a n 10-10 20

Gumaman 10-9 30

Kantor bisnis 10-7 50

Pidato pada jarak 1 m 10-6 60

Jalan ramai 10-5 70

Jalur bawah tanah atau mobil 10-3 90

Suara yang menyakitkan 100 120

Penerbangan jet 101 130

Peluncuran roket 105 170


Sifat gelombang bunyi
Sifat Gelombang Bunyi bersama-sama adalah :

- Pemantulan

Terjadi pada medium yang sama, ada sebagian energi yang diserap bidang pantulnya.

  • Pembiasan

    Terjadi pada medium yang berbeda indeks biasnya

  • Difraksi

    Terjadi bila bunyi melewati penghalang atau celah sempit


Sifat Gelombang bersama-sama adalah :BunyiGelombang bunyi mengalami pemantulan, pembiasan, pelenturan dan perpaduan. Apabila gelombang suara mengenai tubuh manusia (dinding), maka bagian dari gelombang akan dipantulkan dan bagian lain akan diteruskan (ditranmisikan) ke dalam tubuh.

Dengan ketentuan:

A0 : Amplitudo gelombang bunyi mula - mula

A : Amplitudo gelombang bunyi yang dipantulkan

T : Amplitudo suara yang diteruskan ke dalam jaringa


Mula-mula gelombang bunyi dengan amplitudo (Ao) mengenai tubuh manusia (dinding), gelombang bunyi tersebut dipantulkan (A). Pemantulan tersebut tergantung akan Impedansi akustik.

Secara matematis dapat ditulis:


Keterangan v kecepatan km s massa jenis rapat massa g ml z impedansi akustik kg m 2 s
Keterangan: V = kecepatan (km/s) tubuh manusia (dinding), gelombang bunyi tersebut dipantulkan (A). Pemantulan tersebut tergantung akan Impedansi akustik.ρ= massa jenis/rapat massa (g/ml) Z = impedansi akustik (kg/m2.s)


Efek doppler
Efek Doppler tubuh manusia (dinding), gelombang bunyi tersebut dipantulkan (A). Pemantulan tersebut tergantung akan Impedansi akustik.

  • Berfungsi untuk mengukur kecepatan gerak aliran darah.

  • Prinsip kerjanya adalah besar frekuensi yang diterima oleh pendengar tidak sama dengan yang dipancarkan oleh sumbernya akibat pergerakan sumber bunyi atau pendengarnya. Secara matematik dapat dinyatakan dengan :

    fp = ( v ± vp ) fs

    v ± vs

    dengan fp = frekuensi pendengar

    fs = frekuensi sumber

    v = kecepatan bunyi di udara

    vp = kecepatan pendengar ( + jika mendekat )

    vs = kecepatan sumber bunyi ( - jika mendekat )


Penggunaan sonik dalam bidang kedokteran
Penggunaan Sonik Dalam Bidang Kedokteran tubuh manusia (dinding), gelombang bunyi tersebut dipantulkan (A). Pemantulan tersebut tergantung akan Impedansi akustik.

Definisi Sonik

Sonik adalah bunyi yang tidak dapat didengar oleh manusia (infrasonik dan ultrasonik)

  • Ultrasonik digunakan untuk :

    - Mendeteksi perkembangan janin

    - Diathermi (pemanasan) - Mencuci peralatan kedokteran

    - Membunuh bakteri


Gambar hubungan antara taraf intensitas bunyi dan frekuensi serta ambang pendengaran orang normal
Gambar Hubungan Antara Taraf Intensitas Bunyi dan Frekuensi , Serta Ambang Pendengaran Orang Normal


Pengujian pendengaran
Pengujian Pendengaran , Serta Ambang Pendengaran Orang Normal

  • Terdapat tiga tes standar untuk menetapkan pendengaran seseorang :

    1. Audiometer murni

    2. Audiometer ucapan

    3. Pengukuran rintangan

    Tes audiometer murni dilakukan di dalam ruangan

    kedap suara dengan frekuensi antara 250 Hz

    sampai 8000 Hz.

    Dibawah ini adalah hasil tes audiometer murni

    Untuk tipe orang berpendearan normal


Ambang pendengaran normal yang di tes dengan menggunakan audiometer

dB , Serta Ambang Pendengaran Orang Normal

Ambang Pendengaran Normal Yang di Tes Dengan Menggunakan Audiometer

X : telinga kiri dan O : telinga kanan


Bising
Bising , Serta Ambang Pendengaran Orang Normal

  • Definisi : Bunyi yang tidak dikehendaki sebagai akibat aktivitas manusia atau karena alam.

  • Parameter Kebisingan :

    1. Parameter dasar : 2. Parameter turunan :

    - Frekuensi (Hz) - Tingkat tekanan bunyi

    - Tenaga bunyi (watt) - Tingkat intensitas bunyi

    • Tekanan bunyi (Pa)

      Pengaruh kebisingan terhadap kesehatan

      Gangguan sistem pendengaran seperti hilangnya

      pendengaran baik secara temporer atau permanen,

      imun terhadap bising, telinga berdengung

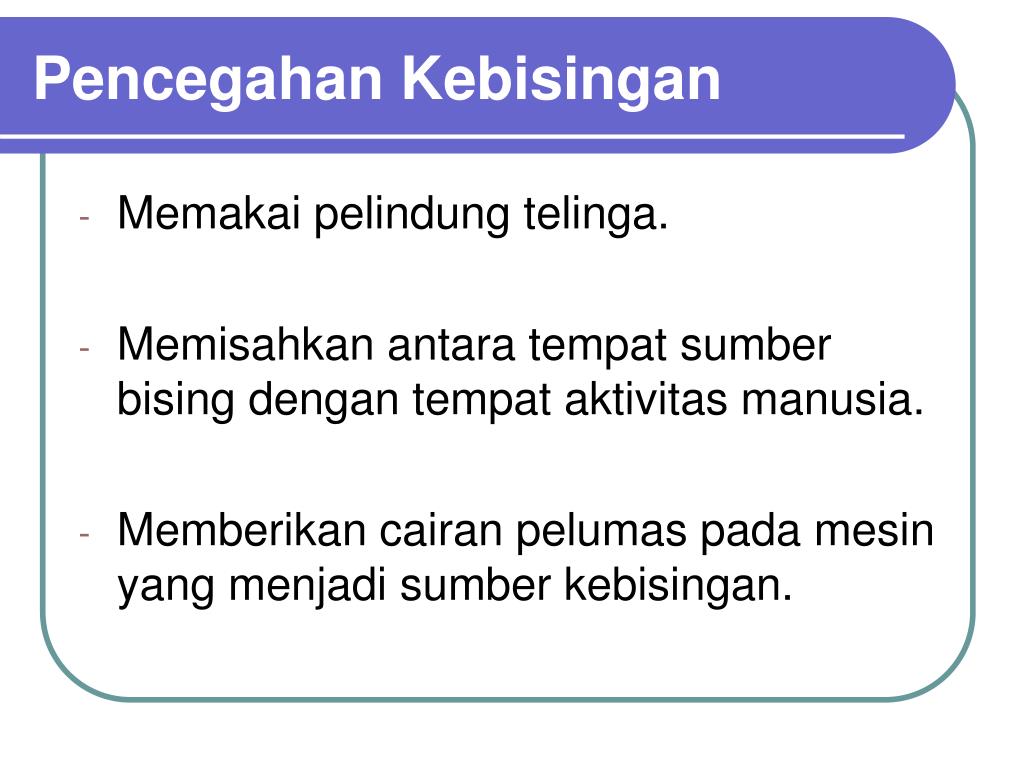

Pencegahan kebisingan
Pencegahan Kebisingan , Serta Ambang Pendengaran Orang Normal

  • Memakai pelindung telinga.

  • Memisahkan antara tempat sumber bising dengan tempat aktivitas manusia.

  • Memberikan cairan pelumas pada mesin yang menjadi sumber kebisingan.


Aplikasi efek doppler dalam kedokteran
Aplikasi Efek Doppler Dalam Kedokteran , Serta Ambang Pendengaran Orang Normal

  • Efek Doppler dapat digunakan untuk mengukur bergeraknya zat cair didalam tubuh, misalnya darah. Berkas ultrasonik (bunyi ultra) yang mengenai darah (darah bergerak menjahui bunyi) darah akan memantulkan bunyi diterima oleh detektor.

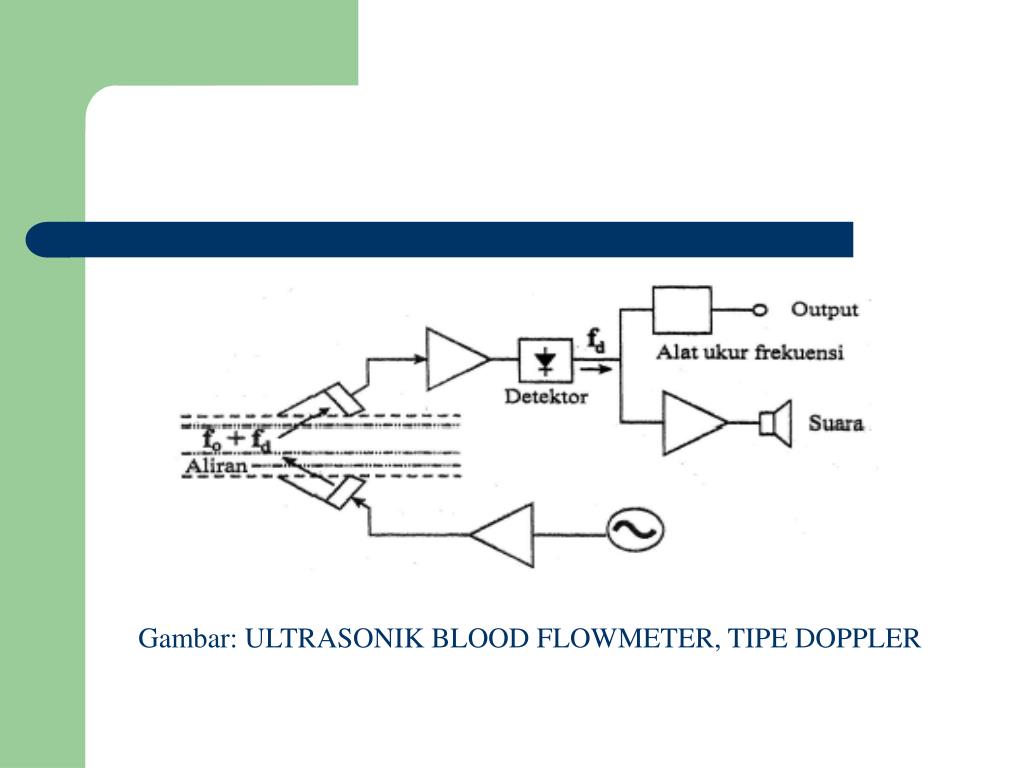

Gambar: ULTRASONIK BLOOD FLOWMETER, TIPE DOPPLER , Serta Ambang Pendengaran Orang Normal

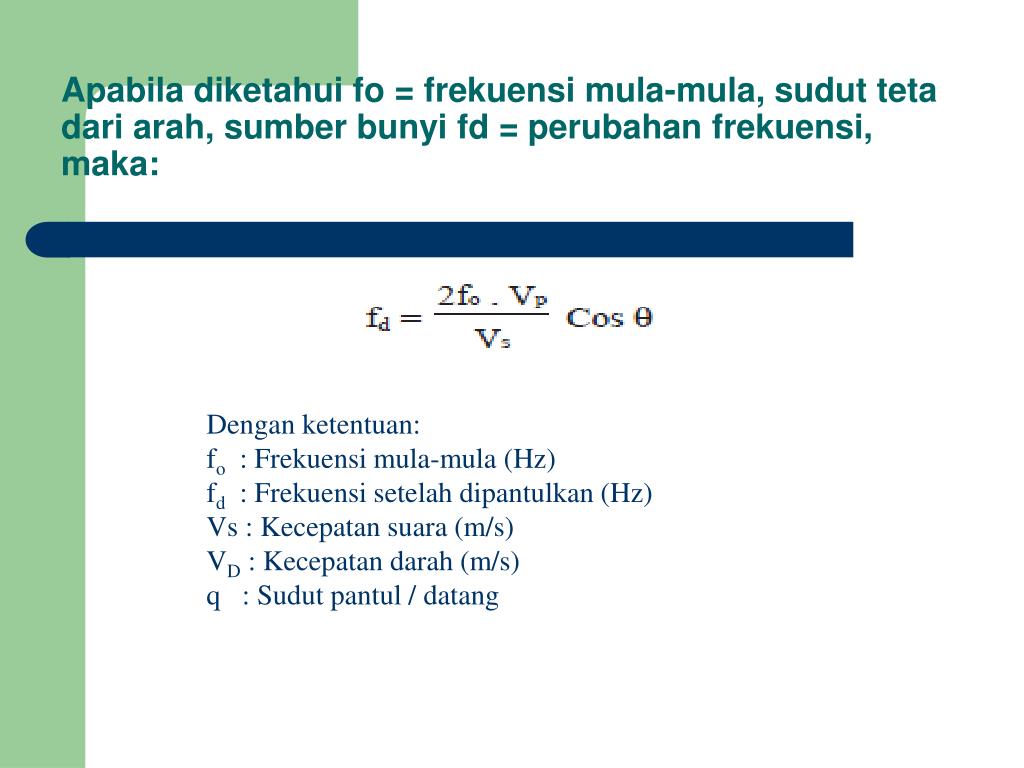

Apabila diketahui fo = frekuensi mula-mula, sudut teta dari arah, sumber bunyi fd = perubahan frekuensi, maka:

Dengan ketentuan:

fo : Frekuensi mula-mula (Hz)

fd : Frekuensi setelah dipantulkan (Hz)

Vs : Kecepatan suara (m/s)

VD : Kecepatan darah (m/s)

q : Sudut pantul / datang

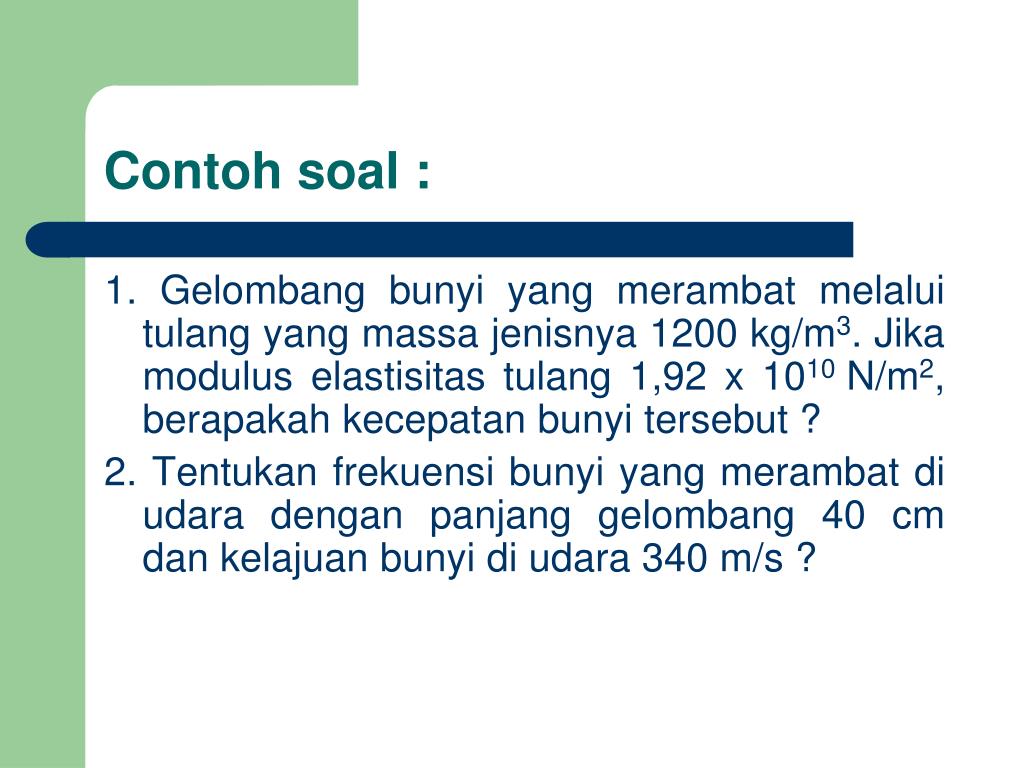

Contoh soal
Contoh soal : arah, sumber bunyi fd = perubahan frekuensi, maka:

1. Gelombang bunyi yang merambat melalui tulang yang massa jenisnya 1200 kg/m3. Jika modulus elastisitas tulang 1,92 x 1010 N/m2, berapakah kecepatan bunyi tersebut ?

2. Tentukan frekuensi bunyi yang merambat di udara dengan panjang gelombang 40 cm dan kelajuan bunyi di udara 340 m/s ?

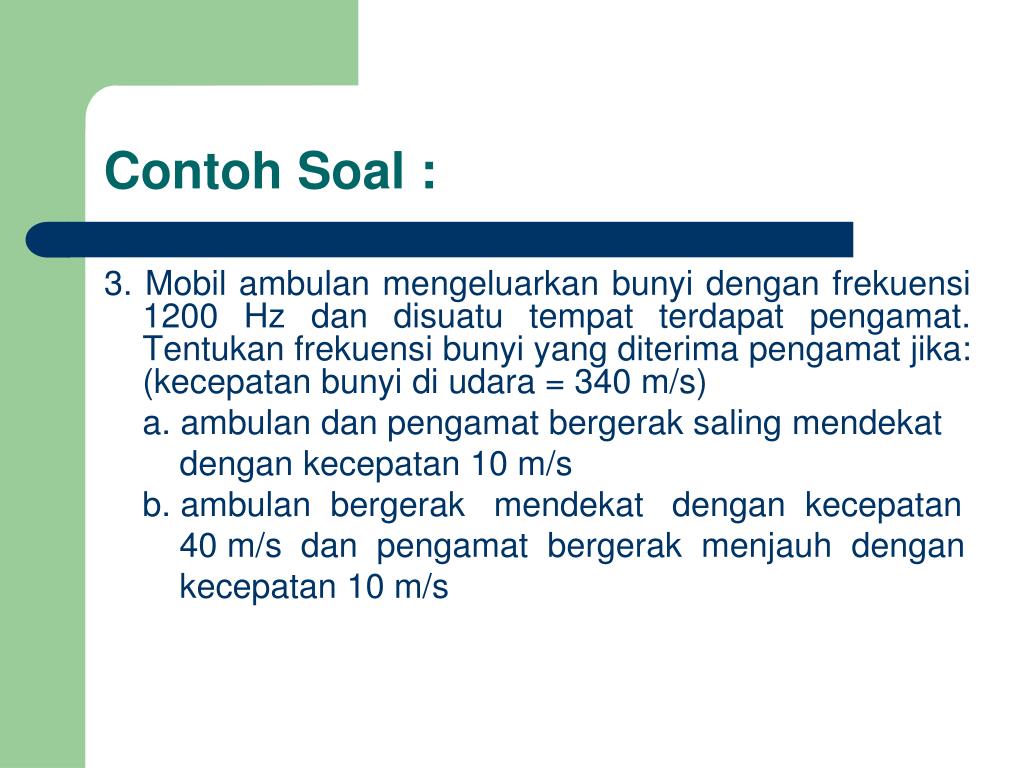

Contoh soal1
Contoh Soal : arah, sumber bunyi fd = perubahan frekuensi, maka:

3. Mobil ambulan mengeluarkan bunyi dengan frekuensi 1200 Hz dan disuatu tempat terdapat pengamat. Tentukan frekuensi bunyi yang diterima pengamat jika:(kecepatan bunyi di udara = 340 m/s)

a. ambulan dan pengamat bergerak salingmendekat

dengan kecepatan 10 m/s

b. ambulan bergerakmendekat dengan kecepatan

40 m/s dan pengamat bergerak menjauh dengan

kecepatan 10 m/s


Terima Kasih Atas Perhatiannya arah, sumber bunyi fd = perubahan frekuensi, maka:

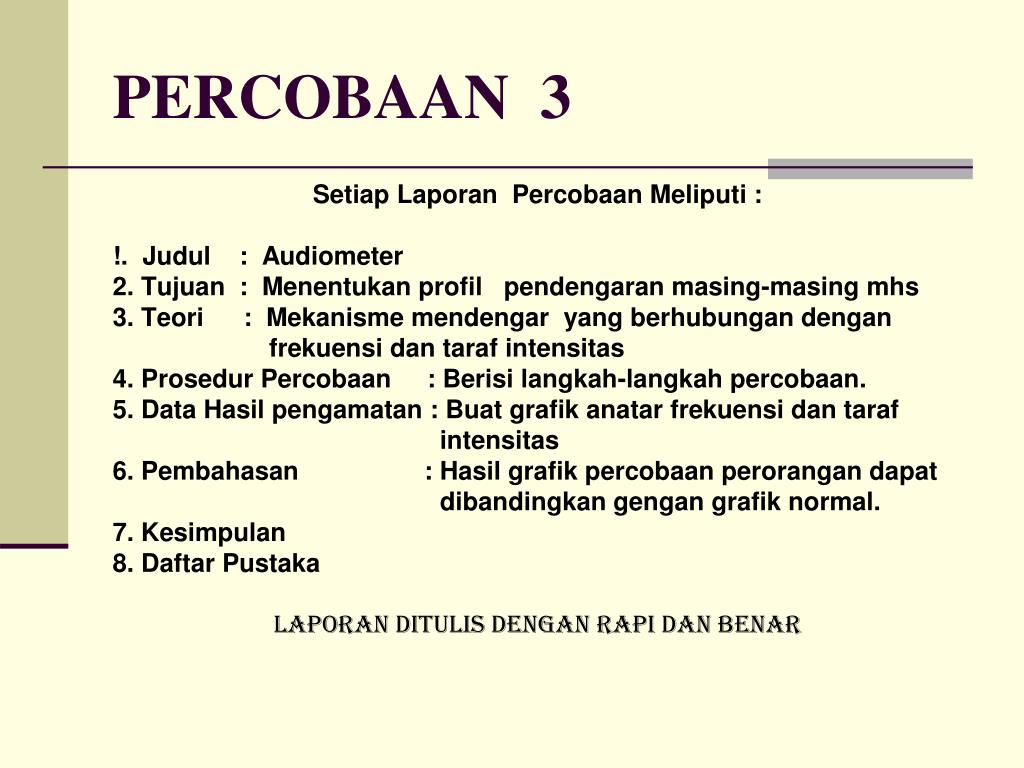

Percobaan 3
PERCOBAAN 3 arah, sumber bunyi fd = perubahan frekuensi, maka:

SetiapLaporanPercobaanMeliputi :

!. Judul : Audiometer

2. Tujuan : Menentukanprofilpendengaranmasing-masingmhs

3. Teori : Mekanismemendengar yang berhubungandengan

frekuensidantarafintensitas

4. ProsedurPercobaan : Berisilangkah-langkahpercobaan.

5. Data Hasilpengamatan : Buatgrafikanatarfrekuensidantaraf

intensitas

6. Pembahasan : Hasilgrafikpercobaanperorangandapat

dibandingkangengangrafik normal.

7. Kesimpulan

8. DaftarPustaka

LAPORAN DITULIS DENGAN RAPI DAN BENAR
