Měření střídavého proudu

Měření střídavého proudu. (Učebnice strana 40 – 41). Zařadíme-li do obvodu se stejnosměrným proudem stálé hodnoty ampérmetr, ukazuje ručka ampérmetru trvale určitou hodnotu I. Změníme-li směr proudu, vychýlí-li ručka ampérmetru na opačnou stranu. Obdobný průběh má i napětí.

judd
Download Presentation

Měření střídavého proudu

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

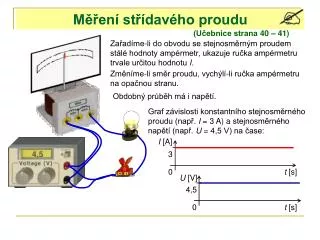

  1. Měření střídavého proudu (Učebnice strana 40 – 41) Zařadíme-li do obvodu se stejnosměrným proudem stálé hodnoty ampérmetr, ukazuje ručka ampérmetru trvale určitou hodnotu I. Změníme-li směr proudu, vychýlí-li ručka ampérmetru na opačnou stranu. Obdobný průběh má i napětí. Graf závislosti konstantního stejnosměrného proudu (např. I = 3 A) a stejnosměrného napětí (např. U = 4,5 V) na čase: I [A] 4,5 3 0 t [s] U [V] 4,5 t [s] 0

  2. Při otáčení magnetu v blízkosti cívky se proud plynule mění od nuly k největší kladné hodnotě (Imax) a pak se zmenšuje k nule. V tu chvíli se jeho směr změní na opačný. Dále se zvětšuje hodnota záporného proudu až k největší hodnotě (Imax) a poté se plynule zmenšuje k nule. V tom okamžiku se opět změní směr proudu v opačný, tedy kladný a a jeho hodnota plynule vzrůstá. I [A] Graf závislosti proudu na čase: Imax t [s] 0 Imax

  3. Pro měření střídavého proudu musíme používat takový ampérmetr, jehož ručka se vychýlí vždy na jednu stranu bez ohledu na směr proudu. Takovým ampérmetrem naměříme určitou hodnotu střídavého proudu, která je mezi největší hodnotou proudu Imaxa nulovou hodnotou. Tato hodnota střídavého proudu se nazývá efektivní hodnota proudu a značí se I (případně Ief). I [A] Imax Ief t [s] 0 0,5 1 1,5 2 3 4 2,5 3,5 Imax Efektivní hodnota střídavého proudu Iefodpovídá tak velkému stejnosměrnému proudu I, který bude mít při průchodu rezistorem stejné tepelné účinky jako střídavý proud. To znamená, že tepelné účinky střídavého proudu o efektivní hodnotě Ief se rovnají tepelným účinkům stejnosměrného proudu I. Měříme-li střídavý proud ampérmetrem pro měření střídavého proudu (např. feromagnetickým), změříme právě hodnotu Ief . Pro vzájemný vztah mezi efektivní hodnotou střídavého proudu Ief a největší hodnotou střídavého proudu Imaxplatí:

  4. Pro měření střídavého napětí musíme používat takový voltmetr, jehož ručka se také vychýlí vždy na jednu stranu bez ohledu na směr proudu. Takovým voltmetrem naměříme určitou hodnotu střídavého pnapětí, která je mezi největší hodnotou napětí Umaxa nulovou hodnotou. Tato hodnota střídavého napětí se nazývá efektivní hodnota napětí a značí se U (případně Uef). U [V] Umax Uef t [s] 0 0,5 1 1,5 2 3 4 2,5 3,5 Umax Efektivní hodnota střídavého napětí Uefodpovídá tak velkému stejnosměrnému napětí U, které bude mít při průchodu rezistorem stejné tepelné účinky jako střídavé napětí. To znamená, že tepelné účinky střídavého napětí o efektivní hodnotě Uef se rovnají tepelným účinkům stejnosměrného napětí U. Měříme-li střídavé napětí voltmetrem pro měření střídavého napětí (např. feromagnetickým), změříme právě hodnotu Uef . Pro vzájemný vztah mezi efektivní hodnotou střídavého napětí Uef a největší hodnotou střídavého napětí Umaxplatí:

  5. Změříme-li mezi svorkami spotřebiče efektivní hodnotu napětí U a ampérmetrem pro střídavý proud zjistíme, že spotřebičem prochází proud o efektivní hodnotě I, pak elektrický příkon spotřebiče je stejně velký jako kdyby mezi svorkami spotřebiče bylo stejnosměrné napětí U a spotřebičem procházel stejnosměrný proud I. Hodnota střídavého proudu a střídavého napětí, kterou měříme ampérmetrem a voltmetrem na střídavý proud a napětí, se nazývají efektivní hodnota proudu I a efektivní hodnota napětí U. Na měřidlech a spotřebičích pro stejnosměrný proud, bývá značka (=) nebo DC, na měřidlech a spotřebičích pro střídavý proud ~ nebo AC. Některá měřidla mají přepínač a lze jimi měřit jak stejnosměrný tak střídavý elektrický proud nebo napětí. Při přepnutí na značku ~ (nebo AC) se zapojí automatický usměrňovač umístěný v měřidle.

  6. Příklady: Urči efektivní hodnotu střídavého proudu, jestliže jeho maximální hodnota je 1,5 A. Na štítku elektrického přístroje je uvedena přípustná efektivní hodnota proudu 0,25 A. Jaký maximální proud prochází přístrojem v průběhu jedné periody? Imax= 1,5 A Ief = ? A Ief= 0,25 A Imax = ? A Efektivní hodnota střídavého proudu je 1,05 A. V průběhu jedné periody prochází přístrojem maximální proud 0,36 A.

  7. Urči efektivní hodnotu střídavého napětí, jestliže jeho maximální hodnota je 30 V. Na štítku elektrického přístroje je uvedena přípustná efektivní hodnota napětí 230 V. Jaké je maximální napětí na přístroji v průběhu jedné periody? Umax= 30 V Uef = ? V Uef= 230 V Umax = ? V Efektivní hodnota střídavého napětí je 21 V. V průběhu jedné periody je na přístroji maximální napětí 330 V. Otázky a úlohy k opakování – učebnice strana 41.
