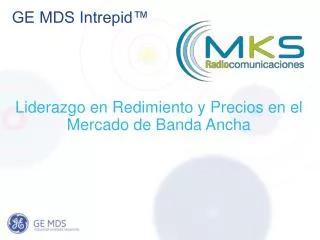

  1. GE MDS Intrepid™ • Liderazgo en Redimiento y Precios en el Mercado de Banda Ancha

  2. Agenda • Arquitectura del Intrepid™ • Configuración • Aplicaciones • Resumen

  3. GE MDS Intrepid™

  4. GE MDS Intrepid™

  5. Agenda • Arquitectura del Intrepid™ • Configuración • Aplicaciones • Resumen

  6. Hasta 18 Mbps Ethernet + 4xT1/E1’s 100Mb/s Hasta 100m CAT5e Cable 100Mb/s Hasta 100m CAT5e Cable Arquitectura Básica ODU ODU ODU ODU IDU-S Estandard Disponible en Ethernet & Ethernet + 2xT1 IDU-C para Operadores Ethernet + 4xT1

  7. Equipo GE MDS Intrepid™ • Solución Punto a Punto de Banda Ancha • Disponible en varias bandas: 2.4, 4.9, 5.4, 5.8 GHz (instalado en mas de 110 países) • 18 Mbps simetrico (Agregado de 36 Mbps) • Tecnología OFDM, permitiendo servicios sin línea de vista (NLOS) • Largo Alcance (hasta 80 Km) dependiendo de la antena • Robusto y confiable; Rendimiento para Prestadoras de Servicio (ISPs, Telcos) • Interfases: 1x ,2x ,4 xT1/E1 mas 1x ó 2 x Ethernet • Cumple con regulaciones Internacionales: FCC, ETSI, CSA • Fácil y rápida instalación < 1 hora

  8. Características Importantes • Transporta Voz y Datos simultáneamente • Modulación Adaptiva • Selección automática de Canales • Encripción AES 128 • Canales de 5MHz, 10MHz, y 20MHz • Sincronzador de Sitio (Hub Site Sync)–Permite la operación de varios enlaces en el mismo sitio • Estabilidad del Reloj de T1/E1 mejorada en 3 órdenes de magnitud • Fast ARQ patentado — permite BER 10 E-11 • Gerenciamiento SNMP

  9. IDU-C IDU-S Componentes del Sistema: IDUs • IDU-S: Estandard • Servicios: Ethernet + 1x ó 2xE1/T1 • Alimentación: -20-60 VDC(+/-) ó 110/220 VAC con Transformador • Dimensiones: 9-1/2” (medio bastidos-19’’) ancho x 1U alto • IDU-C : Para Operadores (Prestadores de Servicio: Telco, ISPs) • Servicios: 2 x Ethernet + 1x, 2x ó 4xE1/T1 • Añimentación: redundante 110/220VAC, -48VDC, -24VDC • Dimensiones: 9-1/2” (medio bastidos-19”) ancho x 1U Alto • Alarmas por contactos secos

  10. Dispositivo PoE • PoE Sencillo para uso • en Interiores • PoE Múltiple (8) para Interiores • AC y DC (20-60) PoE para Exteriores

  11. AIND (All Indoor unit) • Una sola caja incluye el IDU y el ODU • Todos los componentes activos entán dentro de una misma caja. Solo los componentes pasivos se instalan en la torre. • Facilita el reemplazo rádido de equipos existentes. • Solo disponible en 4xT1 • Alta Potencia en RF (Hasta 23 dBm) • Disponible en 5.8 GHz

  12. Componentes del Sistema: ODU • Dos configuraciones (ODU): • ODU con antena integrada (30 cm antena panel) • ODU para conectar a antena externa (Conector N-hembra) • Interface de IDU y ODU usando cable CAT5 • ODU hecha para ambientes agresivos • Rango de Temperatura: -35°C a 60°C • Cumple con el estandard IP67

  13. HE (High End ODU) • Mayor Potencia en RF (Hasta 23 dBm) • 4 x la potencia de Transisión de una ODU estandard • Disponible en 2.4 & 5.8 GHz • Soporta HSS- Hub Site Synchronization • Hasta 16 Km con antena panel integrada • >36 Km con antenas externas de mayor ganancia • Alta Confiabilidad y Calidad del Enlace • Desempeño mejorado en ambientes de lata interferencia

  14. Agenda • Arquitectura del Intrepid™ • Configuración • Aplicaciones • Resumen

  15. Sincronizador HSS • HSS conecta varioas ODUs a un mismo reloj • Hasta 8 ODUs se pueden conectar en el mismo sitio • Habilita varios enlaces punto a punto en el mismo lugar

  16. Configuración de la HSS Cliente Master Cliente

  17. Servicios Ethernet • Hasta 18Mbps de tráfico real (Agregado de 36Mbps) • Hasta 2 interfases Ethernet • Puerto 10/100BaseT con auto negociación (IEEE 802.3) • Bridge Ethernet Capa 2 • Autoaprendizaje de hasta 2047 direcciones MAC (IEEE 802.1Q) • Transparente al VLAN • Latencia (una vía) < 3mseg • Mecanismo de Re-Intento para conexiones perdidas

  18. Servicios TDM (T1/E1) • 1 a 4 interfaces E1/T1 en las IDUs • Tasa de Errores BER < 1x10-11 @ umbral del receptor • Estandard E1/T1, cumple con G.703. G.823, G.824, G.826 • E1/T1 sin formato • Recuperación del reloj muy rápida (<0.05 PPM) • Fast ARQ patentada asegurando baja BER en bandas libres • Latencia (una vía): ajustable entre 5 – 20 ms

  19. Componentes del Sistema: Gerenciamiento • Gerenciamiento SNMP • Se intregra muy bien con SNMPc y HPOV • La aplicación es sobre MS-Windows • Se puede gerenciar todo el enlace con una sola dirección IP • Se monitorea la interface en el aire y los servicios • Trabaja con Alarmas y “Traps” (Eventos) • Fácil Instalación • Actualización de Firmware “sobre el aire”

  20. Eventos a Múltiples Direcciones • Se pueden transmitir eventos/alarmas a multiples centros de control • Hasta 20 eventos distintos por enlace • El “Destino” se define por Dirección IP mas puerto UDP

  21. Encripción • Seguridad en el aire mejorada. • Ecripción basada en AES 128-bit • Encripción y autenticación inicial basada en Palabras Maestras y claves definidas por el usuario

  22. Agenda • Arquitectura del Intrepid™ • Configuración • Aplicaciones • Resumen

  23. Conexión de Redes Privadas • Empresas de Servicios, Petróleo y Gas, Seguridad Pública y otros construyen su propia red privada, interconectando agencias y oficinas remotas • Controlan su propia red • Inversión una sola vez: no hay gastos recurrentes de alquiler • Una solución económica para Voz y Datos (E1s/T1s + Ethernet) • Rápida Instalación, Sencilla de mantener

  24. Seguridad Pública 4.9GHz • Interconexión de Sitios de Repetición de Sistemas de Voz • Unidades de Comando móviles • Enlaces temporales • Recuperación de Desastres • Video para Vigilancia

  25. Empresas de Petróleo y Gas • Control de Pozos • Red WAN para oficinas remotas • Troncales de comunicaciones en campos petroleros • Video para Vigilancia • Interconexión de Centrales Telefónicas Privadas

  26. Empresas de Agua, Eléctricas • Adquisición de Datos • Extensión de Fibra Óptica • Voz en centrales PBX • Video • LAN/WAN • Conecciones Comerciales • Interconexión entre Edificios • Interconexión de Celdas para prestadores de servicios de telefonía móvil.

  27. Agenda • Arquitectura del Intrepid™ • Configuración • Aplicaciones • Resumen

  28. GE MDS Intrepid™ • Fácil y Rápido de Instalar • Gerenciamiento SNMP • Baja tasa de errores • Sincronización de varias ODUs para mejor desempeño • Bajo costo y Alta Velocidad / GE Title or job number / 10/02/2007
