Presentation Transcript



Lahti 10 10 2007

Miksi koteloitu koneikko?

  • Edut realisoituneet split- ja ilmalämpöpumppuasennuksista saatujen kokemusten perusteella.

  • Nopea asentaa ja näin työn osuus pienenee. Urakoitsijalle selkeä etu, koska työn osuus on usein projektin suurin riski

  • Tehtaalla kootut yksiköt ovat huolellisemmin suunniteltu ja valmistettu. Lisäksi tehdasvalmisteiset yksiköt ovat 100%:sti vuototarkastettu

  • Käyttö lisääntyy myös kaupan kylmän kohteissa,

    missä tarvitaan nopeasti ja edullisesti lisää

    kylmätehoa.


Lahti 10 10 2007

  • Optyma Plus perussarja koostuu neljästä eri kokoisesta kotelosta, yhteensä 22 mallia, jakaantuen seuraavasti:

    • 13 mallia plus-puolelle (MBP)

    • 9 mallia pakkaseen (LBP)

  • Sama koneikko sopii kylmäaineille R404A sekä R134a:lle. Plus-puolen (MBP)käytöissä vaihtoehtona on myös R407C.

  • Mallistossa sekä 1- ja 3-vaiheiset mallit.

  • Matala äänitaso – äänihuppu kompressorin ympärillä ja lisäksi kotelon sisäpinta on vuorattu akustiikkahuovalla. Tyristoriohjattu lauhdutinpuhallin pienentää puhaltimen aiheuttamaa ääntä.

  • Äänitasot kilpailukykyisen matalat: 33-34 dB (A) / 10m

  • Kompakti, designiltaan erittäin tyylikäs, polttomaalattu metallinen sääsuoja

  • Helppo asentaa ja huoltaa


Lahti 10 10 2007

Danfoss komponentit sisällä kotelosta, yhteensä 22 mallia, jakaantuen seuraavasti:

DML kuivain

Kierrosluvunsäädin

SGN nestelasi

Sähkökomponentit

Kaksoispainekytkin KP17

GBC pallosulku

Danfoss kompressori


Lahti 10 10 2007

Pääkytkin kotelosta, yhteensä 22 mallia, jakaantuen seuraavasti:

Huoltokannen

ruuvit (yht 5 kpl)

Nostoaukko

Tukeva jalusta, ei tarvita erillistä sokkelia tms

GBC palloventtiilit,

joissa vakiona neulaventtiilit


Lahti 10 10 2007

Nestelinjan näkölasi hyvin kotelosta, yhteensä 22 mallia, jakaantuen seuraavasti:

esillä

Riittävän iso nestesäiliö, jossa varotulppa

Näkölasi öljymäärän

tarkistamiseen


Lahti 10 10 2007

KP17WP tupla- kotelosta, yhteensä 22 mallia, jakaantuen seuraavasti:

palkeella

Lauhduttimen tyristorisäädin

Huom. tehdasaseteltu R404A:lle (19 bar)


Lahti 10 10 2007

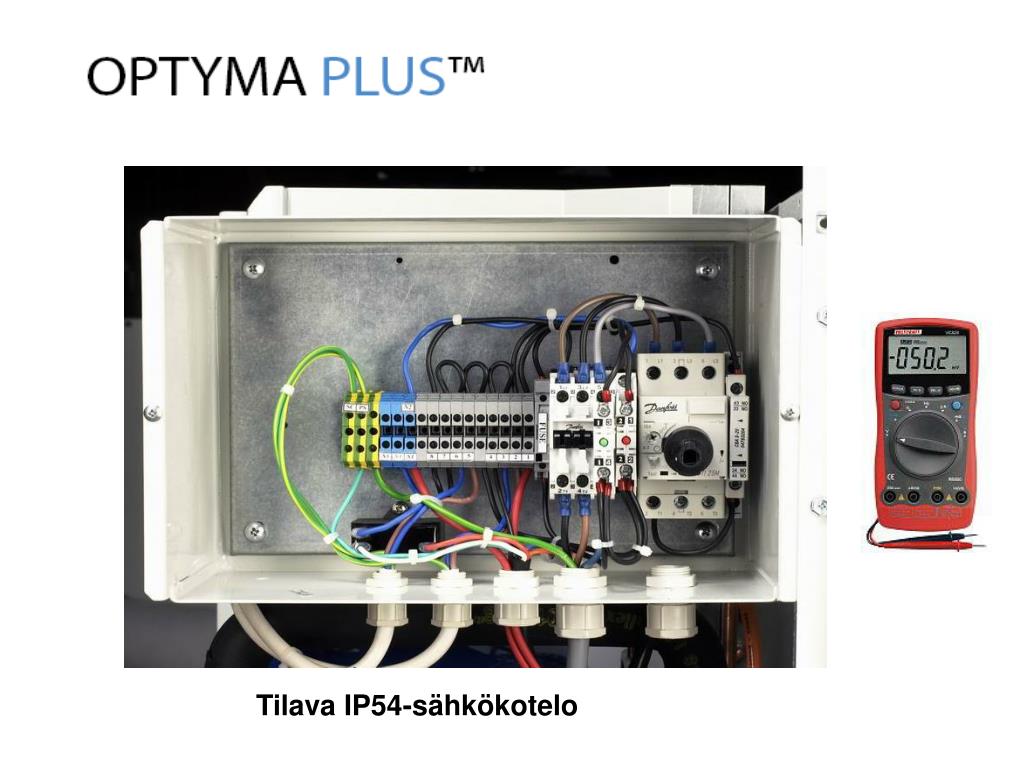

Tilava IP54-sähkökotelo kotelosta, yhteensä 22 mallia, jakaantuen seuraavasti:


Lahti 10 10 2007

2 kpl kaapelin läpivientiä kotelosta, yhteensä 22 mallia, jakaantuen seuraavasti:

Putkiliitännät palloventtiiliin, jossa vakiona neulaventtiili


Lahti 10 10 2007

Alhaisen äänitason puhallin: kotelosta, yhteensä 22 mallia, jakaantuen seuraavasti:

max 1000 rpm

Puhaltimen siiven muoto suunniteltu mahdollisimman äänettömäksi

Kierrosluvun- säädin ehkäisee häiritsevät päälle- ja päältä pois kytkennät

Kompressoritilan ja lauhduttimen välissä ääntä vaimentava seinä

Matala äänitaso


Lahti 10 10 2007

Äänihuppu kompressorin ympärillä kotelosta, yhteensä 22 mallia, jakaantuen seuraavasti:

Äänieristyshuopa kotelon sisäpinnoilla

Matala äänitaso


Lahti 10 10 2007

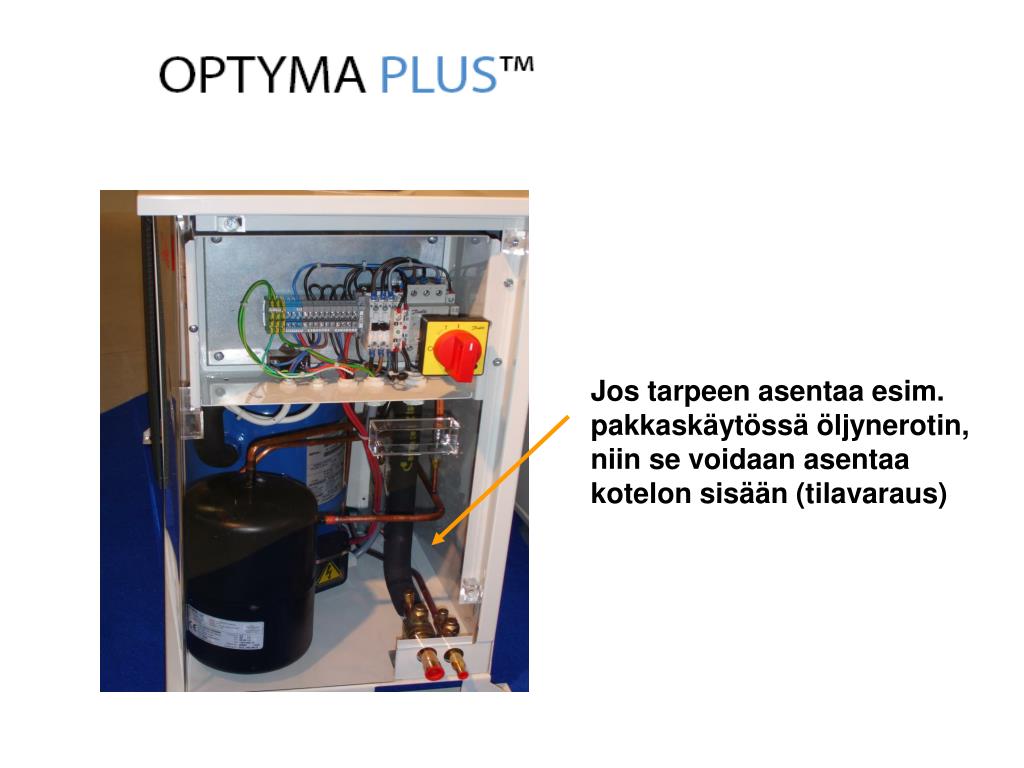

Jos tarpeen asentaa esim. pakkaskäytössä öljynerotin, niin se voidaan asentaa kotelon sisään (tilavaraus)


Lahti 10 10 2007

MBP-alue: niin se voidaan asentaa kotelon sisään (tilavaraus)MPZC : R404A/R507/ R134a/R407C

Olosuhteet: R404A @ -10/+32°C


Lahti 10 10 2007

LBP-alue: niin se voidaan asentaa kotelon sisään (tilavaraus)LPHC: R404A/R507

Olosuhteet: R404A @ -30/+32°C

Uusilla NTZ

kompressoreilla


Lahti 10 10 2007

Kompakti ja tyylikäs kotelo niin se voidaan asentaa kotelon sisään (tilavaraus)

(4 kotelokokoa)

Kokonaismitat

K

L

S


Lahti 10 10 2007

M P Z C 136 MT P00 E niin se voidaan asentaa kotelon sisään (tilavaraus)

1 2 3 4 5 6 7 8

Optyma PLUSTM mallimerkintä


Kompressoritila eri valmistajien yksik iss

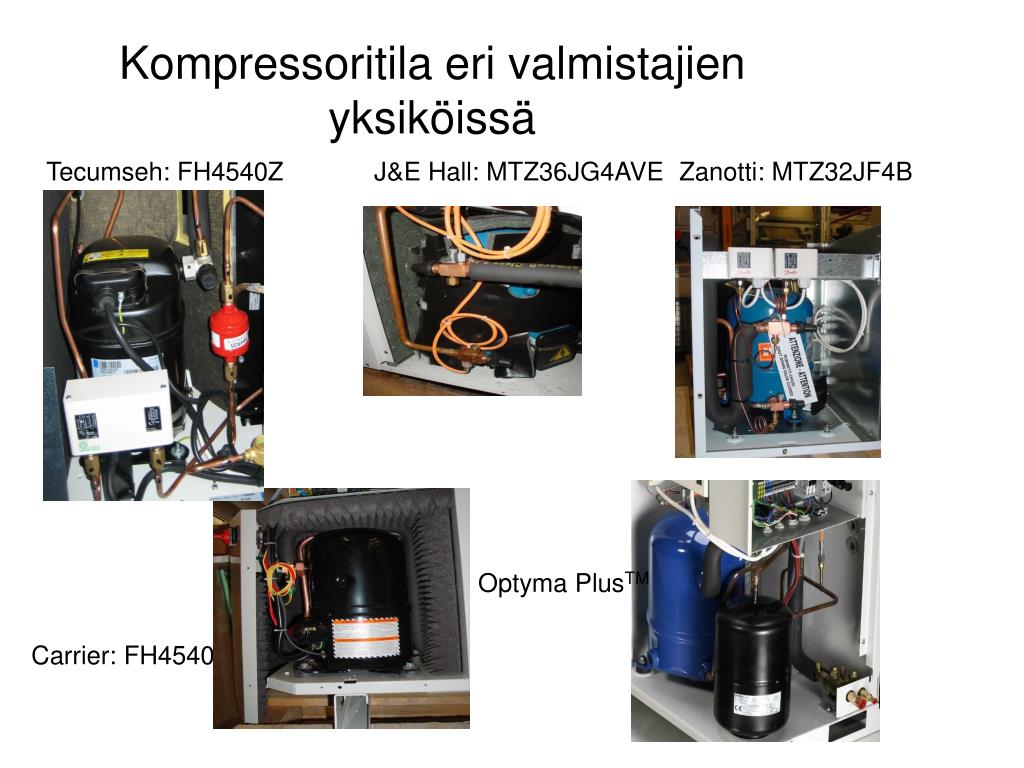

Kompressoritila eri valmistajien yksiköissä niin se voidaan asentaa kotelon sisään (tilavaraus)

Tecumseh: FH4540Z

J&E Hall: MTZ36JG4AVE

Zanotti: MTZ32JF4B

Optyma PlusTM

Carrier: FH4540Z


Lahti 10 10 2007

Sähkökotelo eri valmistajien yksiköissä niin se voidaan asentaa kotelon sisään (tilavaraus)

J&E Hall: hyvin pelkistetty

Tecumseh: ei varsinaista

sähkökoteloa

Zanotti: löytyy mutta tilaa haaskattu


Lahti 10 10 2007

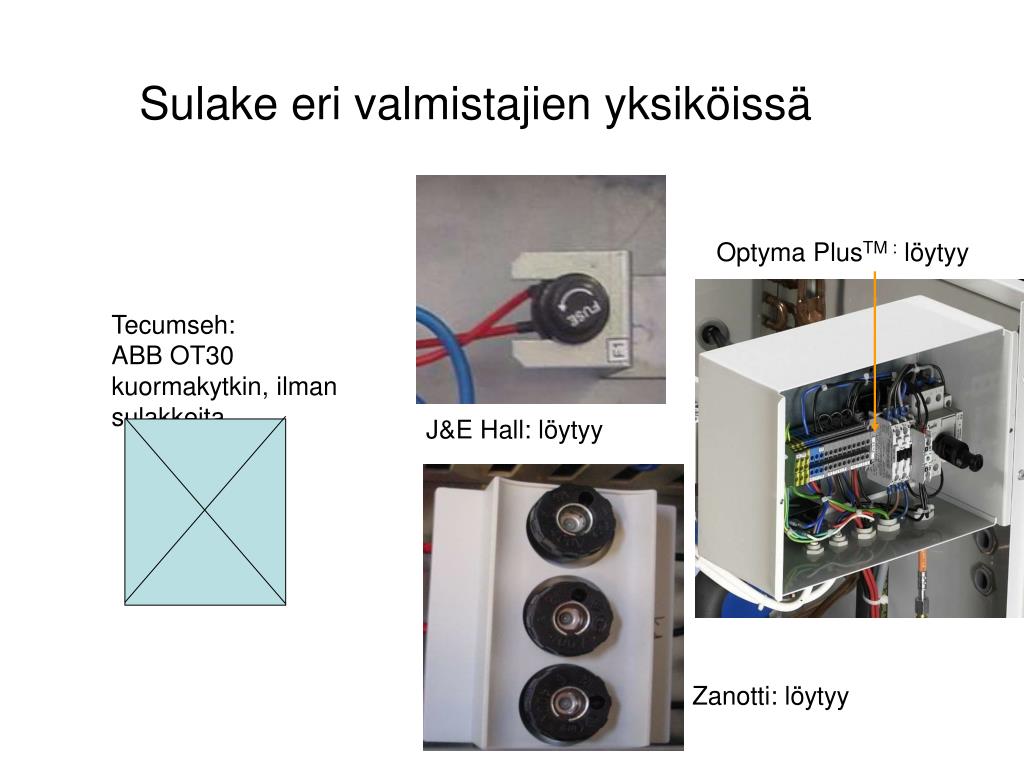

Sulake eri valmistajien yksiköissä niin se voidaan asentaa kotelon sisään (tilavaraus)

Optyma PlusTM : löytyy

Tecumseh:

ABB OT30 kuormakytkin, ilman sulakkeita

J&E Hall: löytyy

Zanotti: löytyy


Lahti 10 10 2007

Yksiköiden varastointi niin se voidaan asentaa kotelon sisään (tilavaraus)

Yksiköitä on mahdollista säilyttää jopa 3 yksikköä päällekkäin


Lahti 10 10 2007

Tekninen tuki niin se voidaan asentaa kotelon sisään (tilavaraus)

Pikavalinta-esite löytyy suomenkielisenä

RS+ 3 ohjelma


Tekninen tuki s hk kuvat my s cad muodossa
Tekninen tuki – sähkökuvat niin se voidaan asentaa kotelon sisään (tilavaraus)myös CAD-muodossa
