www.bnmarin.se. ECDIS. www.bnmarin.se. Faktorer som påverkar precisionen hos ditt ECDIS Sensorerna (GPS, Kompass, Radar, Logg) Originalkortet (papperskortet) Insamlingsfel (Sj ö m ä tning, Flygfoto) Ö verf ö ringsfel (generalisering, projektionsfel)

Download Presentation

ECDIS

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Ecdis

www.bnmarin.se

ECDIS


Ecdis

www.bnmarin.se

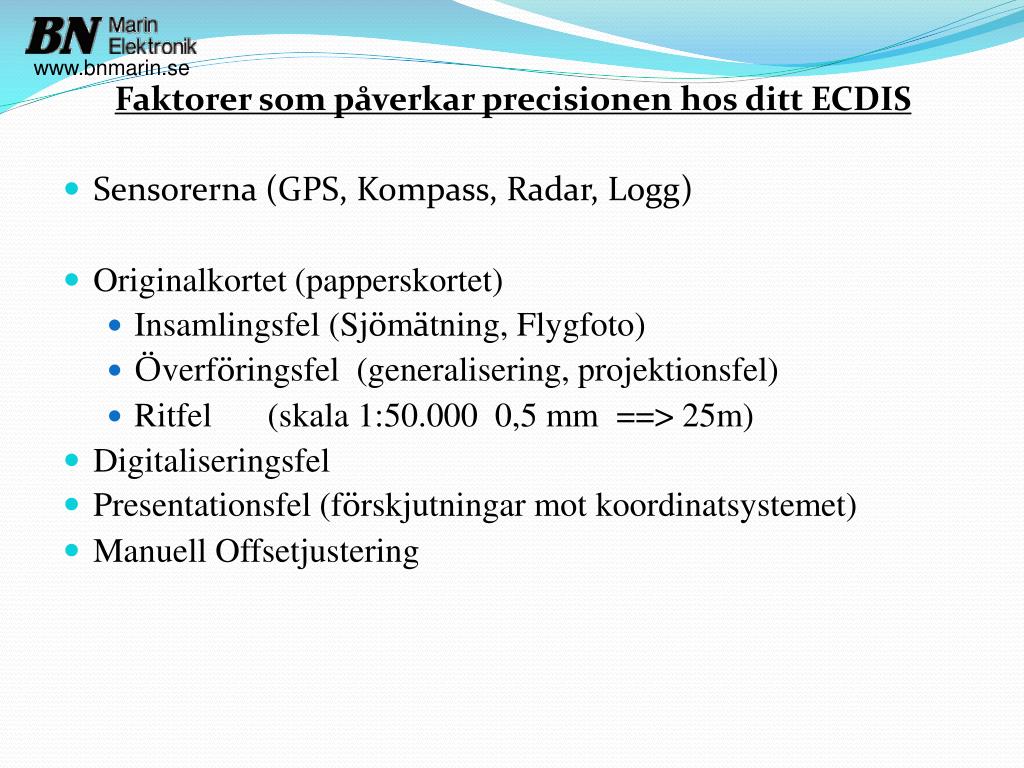

Faktorer som påverkar precisionen hos ditt ECDIS

  • Sensorerna (GPS, Kompass, Radar, Logg)

  • Originalkortet (papperskortet)

    • Insamlingsfel (Sjömätning, Flygfoto)

    • Överföringsfel (generalisering, projektionsfel)

    • Ritfel (skala 1:50.000 0,5 mm ==> 25m)

  • Digitaliseringsfel

  • Presentationsfel (förskjutningar mot koordinatsystemet)

  • Manuell Offsetjustering


Ecdis

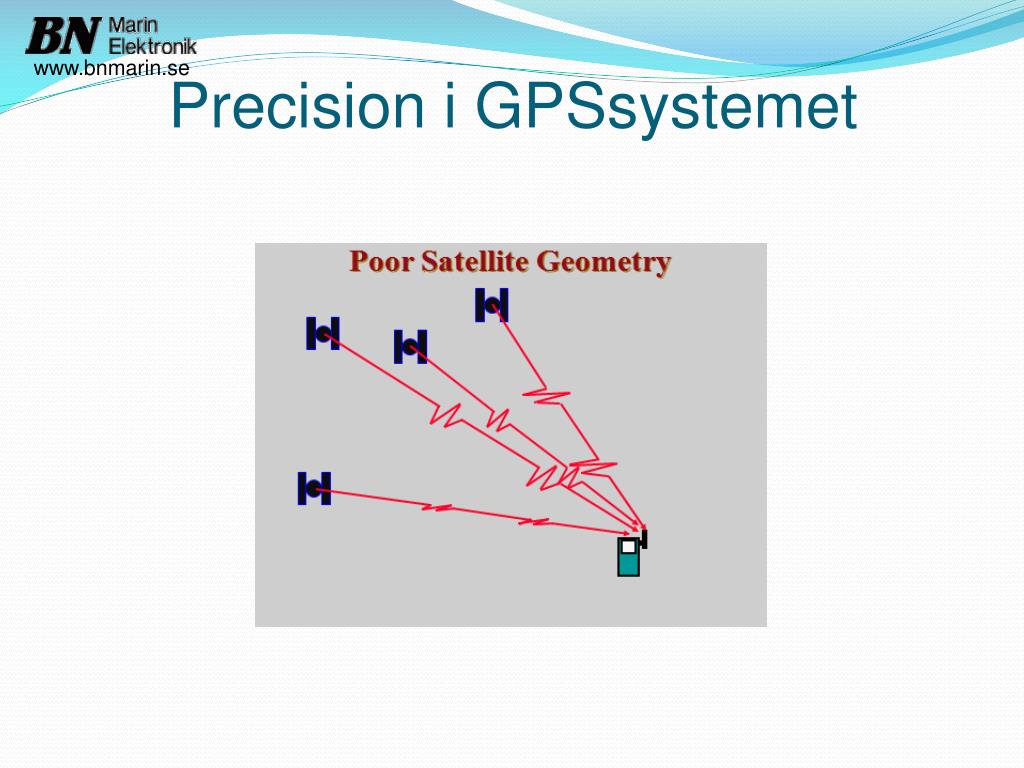

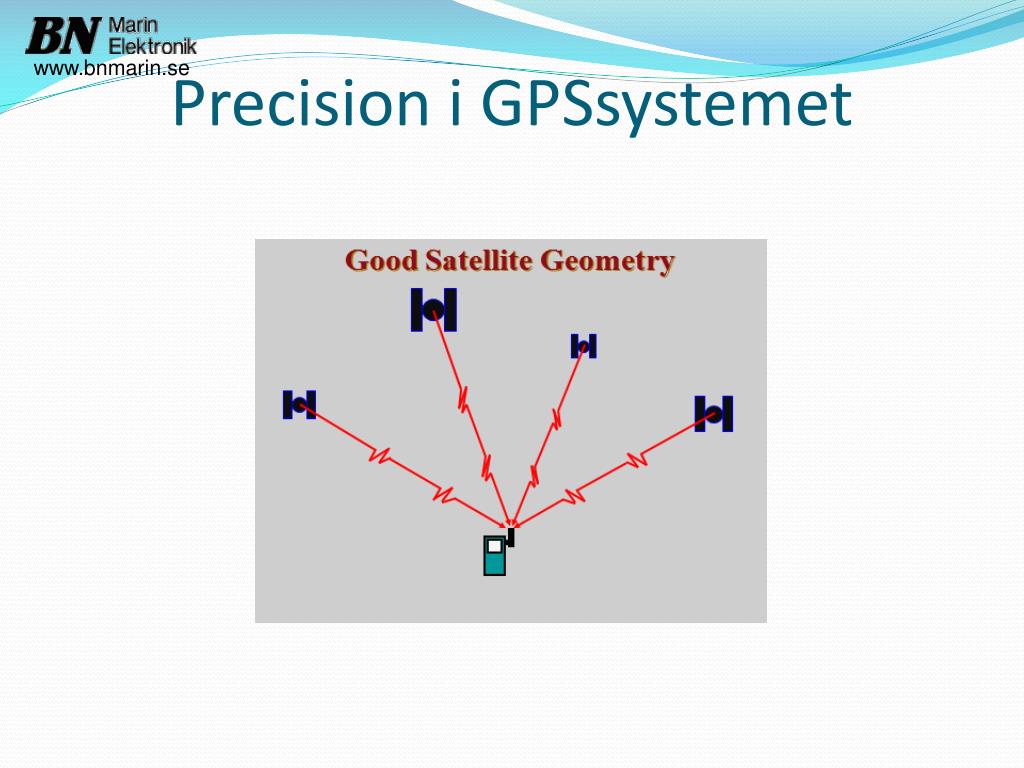

Precision i GPSsystemet

www.bnmarin.se


Precision i gpssystemet

www.bnmarin.se

Precision i GPSsystemet


Felk llor i gpssignalen

www.bnmarin.se

Felkällor i GPSsignalen


Differentialkorrektion beacon

www.bnmarin.se

Differentialkorrektion ”Beacon”


Ecdis

Differentialkorrektion ”WAAS”

www.bnmarin.se


Positionering med gps

www.bnmarin.se

Positionering med GPS

  • Positionsuppdatering 1Hz

  • Position som levereras till plotter/PC ca 2 sek gammal

  • 35knop ger 36m förflyttning per positionsuppdatering

  • Positionsuppdatering 5Hz

  • Position som levereras till plotter/PC ca 0,4 sek gammal

  • 35knop ger 7,2m förflyttning per positionsuppdatering

  • Positionsuppdatering 10Hz

  • Position som levereras till plotter/PC ca 0,2 sek gammal

  • 35knop ger 3,6m förflyttning per positionsuppdatering

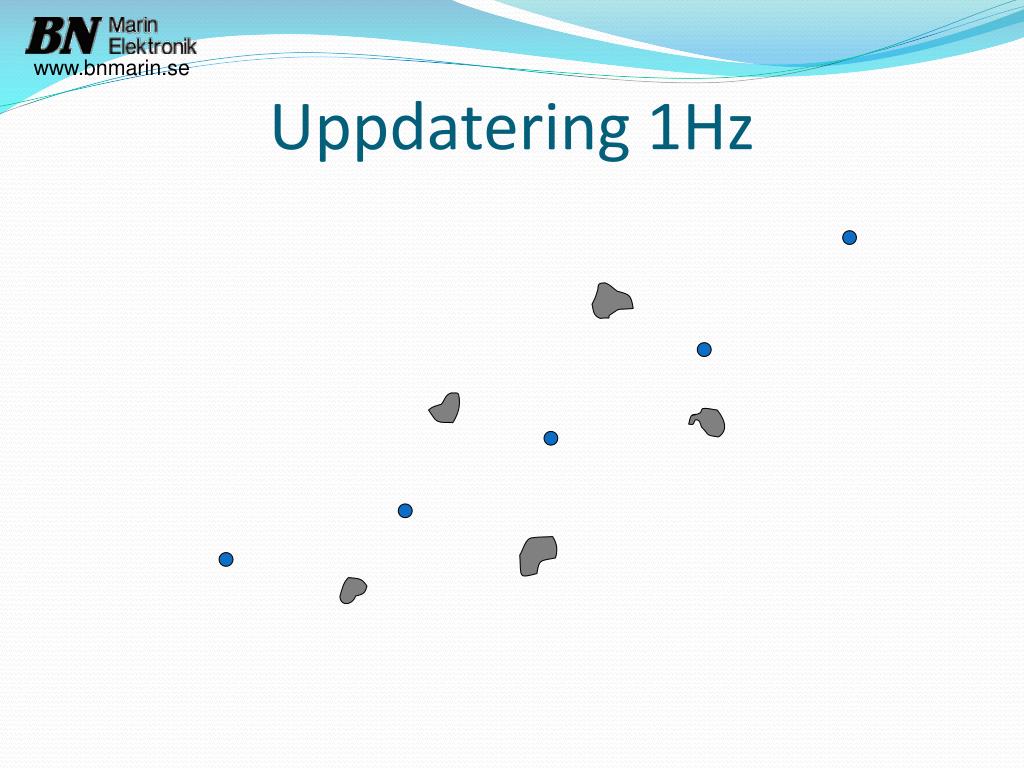

Uppdatering 1hz

www.bnmarin.se

Uppdatering 1Hz

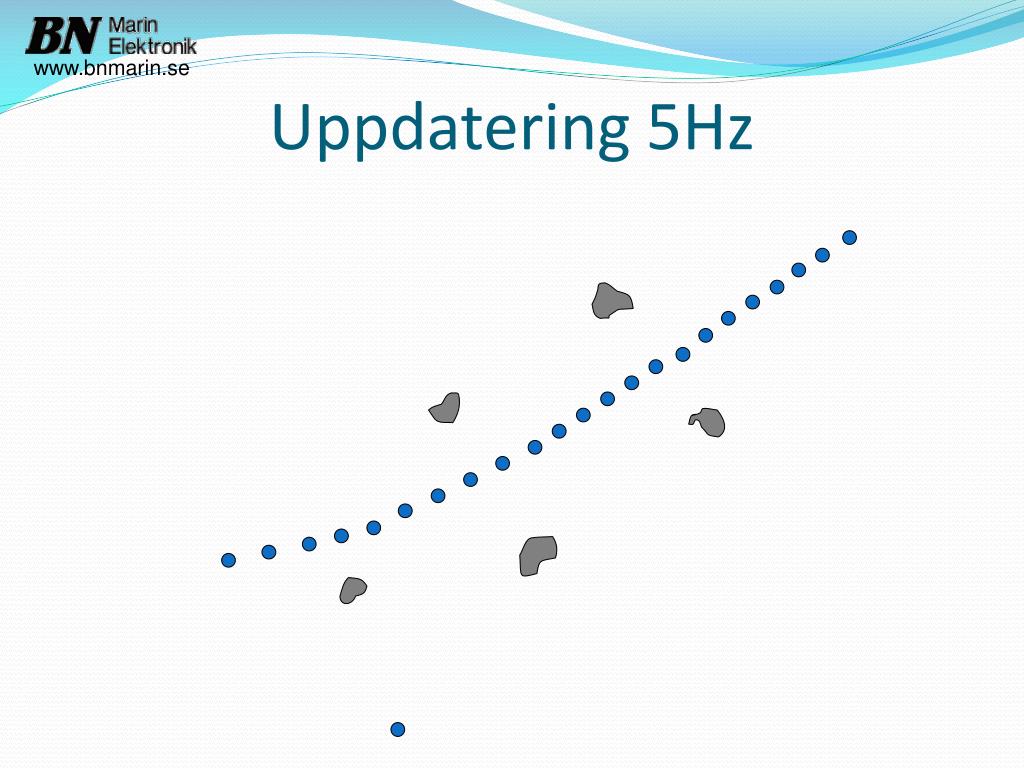

Uppdatering 5hz

www.bnmarin.se

Uppdatering 5Hz


Kurs ver grund cog

www.bnmarin.se

Kurs Över Grund COG


Kursuppdatering

www.bnmarin.se

Kursuppdatering

Kurs Över Grund beräknas med hjälp av två eller fler positioner

COG

Pos 4

Pos 3

Pos 2

Pos 1


Kursuppdatering 1hz

www.bnmarin.se

Kursuppdatering 1Hz

Kurs Över Grund beräknas med hjälp av två eller fler positioner

COG

Planerad kurs


L gfart l ngsam cog

www.bnmarin.se

Lågfart & långsam COG


H gfart l ngsam cog

www.bnmarin.se

Högfart & långsam COG


Kursuppdatering 5hz

www.bnmarin.se

Kursuppdatering 5Hz

Kurs Över Grund beräknas med hjälp av två eller fler positioner

COG

Planerad kurs


H g fart snabb cog

www.bnmarin.se

Hög fart & snabb COG

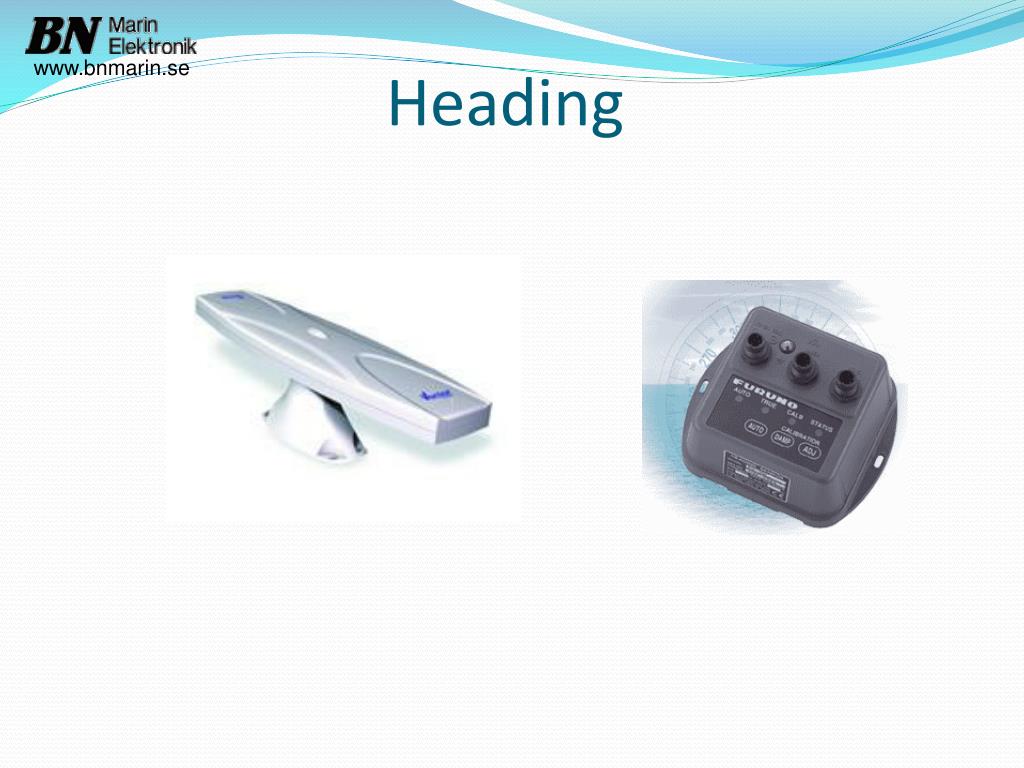

Heading

www.bnmarin.se

Heading


Kursuppdatering 1hz kompass

www.bnmarin.se

Kursuppdatering 1Hz + kompass

Kurs Över Grund beräknas med hjälp av två eller fler positioner

COG

Heading

Planerad kurs

Pos 1


Ecdis

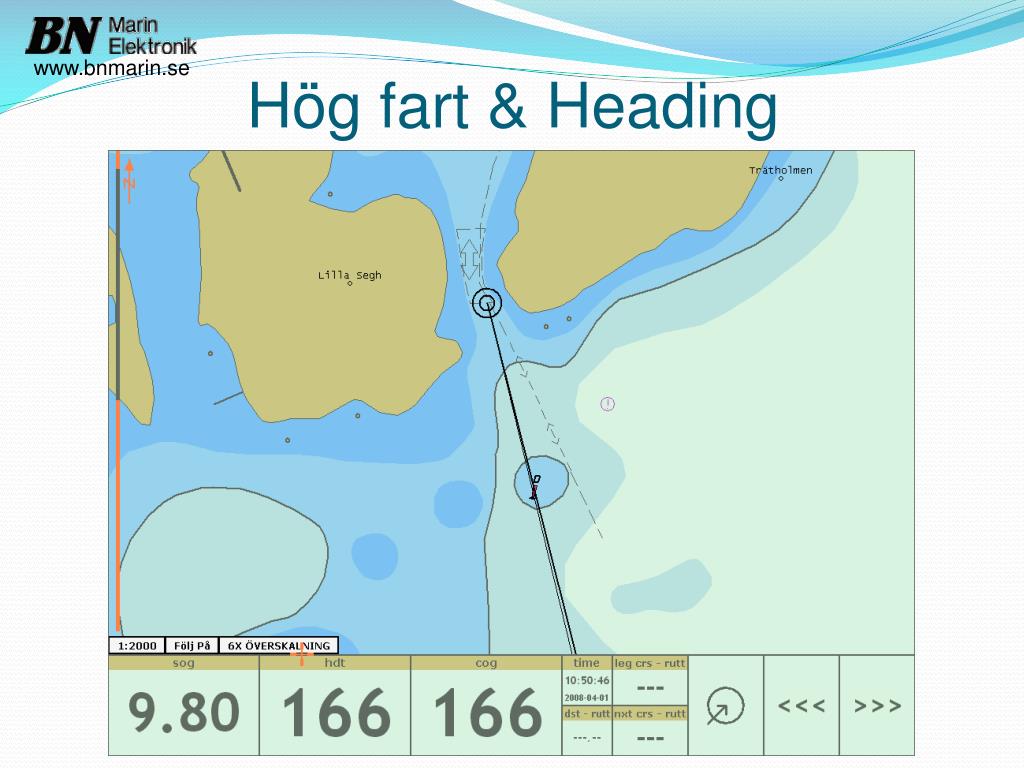

Hög fart & Heading

www.bnmarin.se
