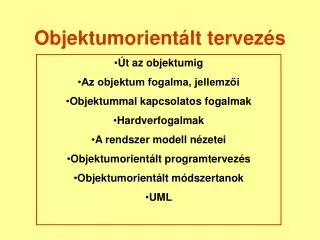

  1. Objektumorientált tervezés • Út az objektumig • Az objektum fogalma, jellemzői • Objektummal kapcsolatos fogalmak • Hardverfogalmak • A rendszer modell nézetei • Objektumorientált programtervezés • Objektumorientált módszertanok • UML

  2. Út az objektumig bottom-up top-down A modellezés problémája: Számítástechnikai információ: utasítás, algoritmus adat, adatszerkezet Fogalmi modell Implementációs modell Mi legyen a modellek alapja ? Modell alkotás Valós világ VAGY

  3. Struktúrált programozás top-down • Moduláris programozás: • a teljes feladat egy absztrakt utasítás • időbeli sorrendben részekre bontás, rétegenként • az adatok a programban szétszórtan találhatók • háttérbe szorul az adatszerkezet • legkisebb egysége az eljárás • ritkán eredményez újrafelhasználható elemet Adatalapú programozás:

  4. Objektum és jellemzői: példákkal 1. Objektum lehet bármi aminek a határai pontosan meghatározhatók • esemény objektum Baleset esemény

  5. Objektum és jellemzői: példákkal 1. Objektum lehet bármi aminek a határai pontosan meghatározhatók • esemény objektum Rendőr szerep Sérült szerep • szerep objektum

  6. Objektumok és jellemzőik: példákkal 1. Objektum lehet bármi aminek a határai pontosan meghatározhatók • esemény objektum Intézmény, szervezeti egység • szerep objektum • szervezeti egység objektum

  7. Objektumok és jellemzőik: példákkal 1. Objektum lehet bármi aminek a határai pontosan meghatározhatók • esemény objektum tárgy (rendszer) autó • szerep objektum • szervezeti egység objektum • tárgy(rendszer) objektum

  8. Objektum és jellemzői: példákkal 1. Objektum lehet bármi aminek a határai pontosan meghatározhatók • esemény objektum process (történés) futam • szerep objektum • szervezeti egység objektum • tárgy(rendszer) objektum • process objektum

  9. Objektum és jellemzői: példákkal 1. Objektum lehet bármi aminek a határai pontosan meghatározhatók • esemény objektum hely(szín) Hungaroring • szerep objektum • szervezeti egység objektum • tárgy(rendszer) objektum • process objektum • hely objektum

  10. sérült objektum biztosító objektum Objektum és jellemzői: példákkal 2. Az objektum más objektumokra hatást gyakorol és más objektumok hatással vannak rá: az objektumok interakcióban vannak egymással: • üzenet (message) - adatátvitel név, kötvényszám, baleset helyszín,időpont

  11. rendőr objektum rendőrség objektum Objektum és jellemzői: példákkal 2. Az objektum más objektumokra hatást gyakorol és más objektumok hatással vannak rá: az objektumok interakcióban vannak egymással: • üzenet (message) - adatátvitel - vezérlés helyszínelés

  12. baleset objektum rendőrség objektum Objektum és jellemzői: példákkal 2. Az objektum más objektumokra hatást gyakorol és más objektumok hatással vannak rá: az objektumok interakcióban vannak egymással: • üzenet (message) - adatátvitel - vezérlés • event (esemény) - pillanatszerű történés segélyhívás

  13. rendőrség objektum Objektum és jellemzői: példákkal 3. Az objektum viselkedése:valamilyen cselekvésben, tevékenységben, műveletben (metódusban) nyilvánul meg. • aktív objektum - vezérlő objektum - mindig interaktív aktív objektum diszpécser1 Szolgálat Szolgálat diszpécser2 Szolgálat rendőr1 Szolgálat rendőr1

  14. rendőrség objektum Objektum és jellemzői: példákkal 3. Az objektum viselkedése:valamilyen cselekvésben, tevékenységben, műveletben (metódusban) nyilvánul meg. • aktív objektum - vezérlő objektum - mindig interaktív • passzív objektum – csak akkor működik ha interakciót kap passzív objektum felveszi a telefont diszpécser1 Szolgálat diszpécser2 Szolgálat kiszáll rendőr1 rendőr1

  15. Objektum és jellemzői: példákkal 3. Az objektum viselkedése:valamilyen cselekvésben, tevékenységben, műveletben (metódusban) nyilvánul meg. • aktív objektum - vezérlő objektum - mindig interaktív • passzív objektum – csak akkor működik ha interakciót kap Művelet = metódus (Method) (fogalmi modell) (implementációs modell) Üzenetek hatására létrejövő viselkedésforma

  16. Objektum és jellemzői: példákkal 4. Az objektum belső struktúrája: a külvilág nem lát bele az objektumba – egységbe zárt - egységbezárt – encapsulation - az információ elrejtés elve ember objektum másik objektum tehát:van foga, állkapcsa harap (interakció)

  17. Objektum és jellemzői: példákkal 4. Az objektum belső struktúrája: a külvilág nem lát bele az objektumba – egységbe zárt - egységbezárt – encapsulation - az információ elrejtés elve Az objektumot a külvilág csak a viselkedésén keresztül érzékeli encapsulation

  18. Objektum és jellemzői: példákkal 5. Az objektum állapota: az állapot határozza meg, hogy adott üzenetre, hogyan viselkedik • állapot: az objektum pillanatnyi tulajdonságai (attribútumai) Objektumok Viselkedés Állapot Kutya Jól lakott eszik Éhes nem eszik Gazdi

  19. Objektum és jellemzői: példákkal 5. Az objektum állapota: az állapot határozza meg, hogy adott üzenetre, hogyan viselkedik ÚJRA • állapot: az objektum pillanatnyi tulajdonságai (attribútumai) Objektum Viselkedés Állapot Kutya Jól lakott eszik Kaja Éhes nem eszik Gazdi

  20. Objektum és jellemzői: példákkal 5. Az objektum állapota: az állapot határozza meg, hogy adott üzenetre, hogyan viselkedik • állapot: az objektum pillanatnyi tulajdonságai (attribútumai) A viselkedés az állapotok időbeli változásának eredménye Minden művelet (method) viselkedésforma nyomot hagy az objektum állapotában

  21. továbbítom TŰZ!!! diszpécser objektum megyek tűzoltó objektum Objektum és jellemzői: példákkal 6. Polimorfizmus (több alakúság): ugyanarra az üzenetre más-más objektumok másképpen viselkednek viselkedés üzenet

  22. BIZTOSÍTÓ objektum objektum osztály Objektum és jellemzői: példákkal 7. Osztályok és példányok: • hasonló struktúrájú és tulajdonságú objektumokat osztályokba sorolunk Osztályszámosság: hány példánya van egy osztálynak • az objektum az osztály egy példánya osztály osztály példányosítás osztályba sorolás objektum objektum

  23. Pénzintézet osztály BIZTOSÍTÓ osztály objektum objektum Objektum és jellemzői: példákkal 8. Öröklés ( inharitance ): • a meglévő osztályokból képzett újabb osztályok öröklik a szülő osztályok struktúráit, tulajdonságait és újabbakkal bővülnek osztályhierarchia

  24. Objektum=entitás Objektum Állapot Jellemzők: Viselkedés Struktúra Objektum Objektum Objektum Objektum ÖSSZEFOGLALÁS 1 megnyilvánulása Művelet = method befolyásolja attribútum csoportok Attribútum = tulajdonság pillanatnyi tulajdonság állapot időbeli változása

  25. ÖSSZEFOGLALÁS 2 Osztály:táblázat Oszlop: attribútum, tulajdonság Sor: objektum, egyed, entitás, példány Struktúra: oszlopok száma, fajtái Viselkedés: tulajdonságok(cellaértékek) módosulása Cellák: objektum állapot

  26. Hardver fogalmak 1 magos processzor: multitask futtatás A processzor ciklikusan, rövid időszeletenként, időben egymásután futtatja a programokat. Taszkváltáskor memória mentési és beolvasási műveleteket végez. MEMÓRIA task1 adat adatok CPU task2 adat task3 adat

  27. Hardver fogalmak 1 magos processzor: hyper threading technológia(többszálas processzor) A processzor ciklikusan, rövid időszeletenként, időben egymásután 2 programot futtat: NINCS memória mentési és beolvasási művelet!Több program futás esetén: multitask adatok1 adatok2 CPU
