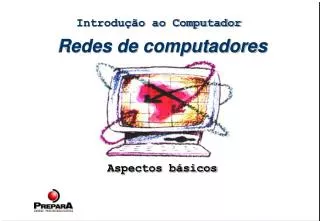

  1. Introdução ao Computador Redes de computadores Aspectos básicos

  2. Objetivos • Apresentar conceitos básicos em redes, abordando: • Contexto Atual • Definição • Distribuição Geográfica • Topologias Redes de computadores - aspectos básicos

  3. Objetivos (cont.) • Apresentar conceitos básicos em redes, abordando: • Meios de Transmissão • Equipamentos de Comunicação • Arquiteturas de Redes • Tecnologias de LAN’s Redes de computadores - aspectos básicos

  4. Objetivos (cont.) • Apresentar conceitos básicos em redes, abordando: • Protocolos • Sistemas Operacionais de Redes • Segurança Redes de computadores - aspectos básicos

  5. Mundo Globalizado • Acelerado desenvolvimento tecnológico • Expansão acentuada das redes de comunicação • Liberalização e desregulamentação em vários setores incluindo Telecomunicações, Transporte e Comércio Redes de computadores - aspectos básicos

  6. Mundo Globalizado (cont.) • Internacionalização dos mercados • Ambiente de competitividade • Associações, Alianças, Fusões, Cooperação entre empresas Redes de computadores - aspectos básicos

  7. Mundo Globalizado (cont.) Consumidores Qualquer coisa para qualquer um em qualquer lugar a qualquer hora Troca Eletrônica de Informações NETWORK-ENABLED RELATIONS Empresas

  8. Definição Uma rede de computadores consiste na interconexão entre dois ou mais computadores e dispositivos complementares acoplados através de recursos de comunicação, geograficamente distribuídos, permitindo a troca de dados entre estas unidades e otimizando recursos de hardware e software. Redes de computadores - aspectos básicos

  9. Distribuição Geográfica • LANs • MANs • WANs Redes de computadores - aspectos básicos

  10. LANs Local Area Networks • Equipamentos interligados operando em distâncias curtas • Geralmente distribuídos em um único prédio ou por prédios vizinhos • Alta velocidade Redes de computadores - aspectos básicos

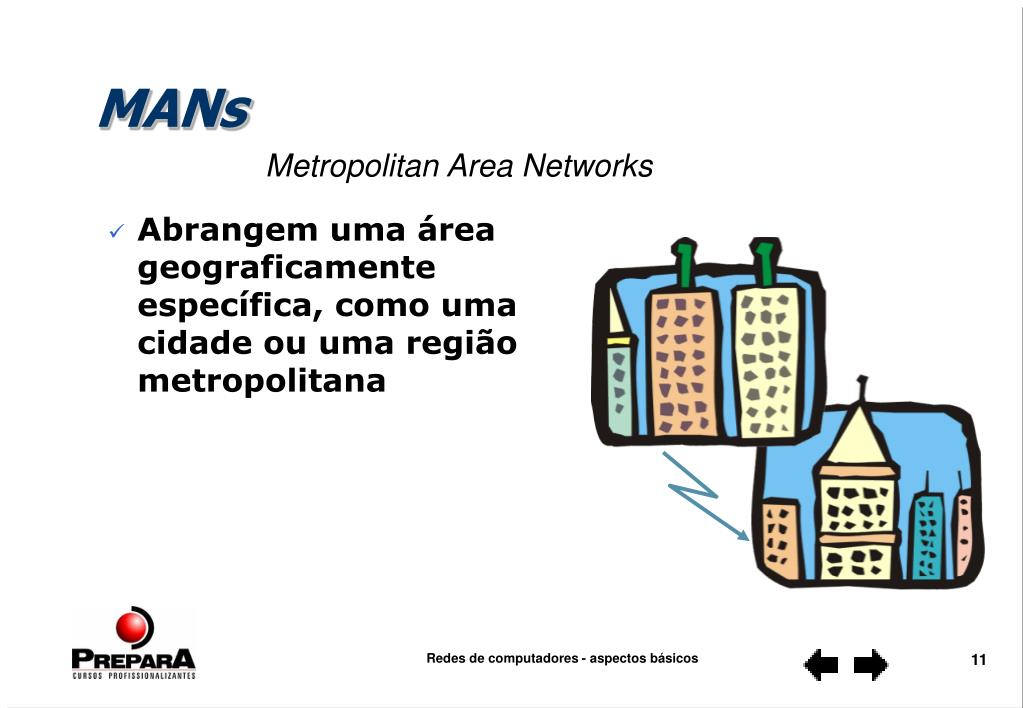

  11. MANs Metropolitan Area Networks • Abrangem uma área geograficamente específica, como uma cidade ou uma região metropolitana Redes de computadores - aspectos básicos

  12. WANs Wide Area Networks • Cobrem áreas geograficamente dispersas • Estrutura de maior custo e complexidade • Interconexão de várias sub-redes de comunicação Redes de computadores - aspectos básicos

  13. ou Topologias • Tipos de arranjo • Ponto a ponto • Multiponto • Lógico X Físico Redes de computadores - aspectos básicos

  14. Topologias Físicas • Barra • Anel • Estrela • Redes híbridas Redes de computadores - aspectos básicos

  15. Topologias Físicas • Barra • Todas as estações são ligadas em paralelo ao cabo • Um pedaço do circuito em curto causa a queda da rede Redes de computadores - aspectos básicos

  16. Topologias Físicas • Barra • O comprimento do cabo e o número máximo de estações em uma rede é determinado, pela atenuação do sinal no cabo e pela qualidade das placas de rede. Redes de computadores - aspectos básicos

  17. Topologias Físicas • Barra • O fluxo de dados é bidirecional. As extremidades do barramento são terminadores dos sinais. Redes de computadores - aspectos básicos

  18. Topologias Físicas • Anel • A saída de cada estação está ligada na entrada da estação seguinte Redes de computadores - aspectos básicos

  19. Topologias Físicas • Anel • A confiabilidade da rede depende da confiabilidade de cada nó (estação) e da confiabilidade da implementação do anel Redes de computadores - aspectos básicos

  20. Topologias Físicas • Anel • Um grande comprimento total de cabo é permitido, pelo fato de cada estação ser um repetidor de sinal • Fluxo de dados em uma única direção Redes de computadores - aspectos básicos

  21. Topologias Físicas • Estrela • Necessidade de um nó central ou concentrador • Confiabilidade da rede extremamente dependente do nó central Redes de computadores - aspectos básicos

  22. Topologias Físicas • Estrela • Tamanho da rede dependente do comprimento máximo do cabo entre o nó central e uma estação • Número de estações limitado pelo nó central Redes de computadores - aspectos básicos

  23. Topologias Físicas • Estrela • Fluxo de dados entre o nó central e as estações dependente da topologia lógica Redes de computadores - aspectos básicos

  24. Topologias Físicas • Redes híbridas Redes de computadores - aspectos básicos

  25. Meios de transmissão • Analógico X Digital • Cabo coaxial • Par Trançado • Fibra ótica • Radiofusão • Backbone Redes de computadores - aspectos básicos

  26. Meios de transmissão • Analógico X Digital Analógico - apresenta variações continuas de amplitude Digital - amplitude fixa. Dois níveis discretos de tensão para representar os valores lógicos “0” ou “1” Redes de computadores - aspectos básicos

  27. Meios de transmissão • Cabo coaxial Redes de computadores - aspectos básicos

  28. Meios de transmissão • Par trançado Redes de computadores - aspectos básicos

  29. Meios de transmissão • Fibra ótica Redes de computadores - aspectos básicos

  30. Equipamentos • Placas • Hubs • Switches • Roteadores • Bridges • Repetidores • Modems Redes de computadores - aspectos básicos

  31. Equipamentos Placa de rede Redes de computadores - aspectos básicos

  32. Equipamentos Hub Redes de computadores - aspectos básicos

  33. Equipamentos Switch Redes de computadores - aspectos básicos

  34. Equipamentos Roteador Redes de computadores - aspectos básicos

  35. Equipamentos Modem Redes de computadores - aspectos básicos

  36. Equipamentos • Modems • Internet • Modems • Roteadores • Switches • Hubs Redes de computadores - aspectos básicos

  37. Arquitetura de uma rede • Estrutura que inclui o hardware, as camadas funcionais, as interfaces e os protocolos usados para estabelecer a comunicação entre os nós e garantir uma transferência confiável de informações. Redes de computadores - aspectos básicos

  38. Arquitetura cliente/servidor • Cliente(entidade que solicita o serviço) • Servidor(entidade que presta o serviço) • dedicado • não dedicado Redes de computadores - aspectos básicos

  39. Arquitetura cliente/servidor • Tipos de servidores • Arquivos (serviços de armazenamento e acesso às informações) • Banco de dados(BDs e processos de consulta - integridade referencial) • Impressão (serviços de impressão) • Comunicação(procedimentos de acesso à rede e interface com os dispositivos dos usuários) • Gerenciamento(tráfego da rede, desempenho, identificação de falhas) • ... Redes de computadores - aspectos básicos

  40. Arquitetura peer-to-peer • Interação entre dispositivos no mesmo nível de comunicação • Um ponto pode ser servidor e cliente ao mesmo tempo. Redes de computadores - aspectos básicos

  41. Tecnologia de LAN’s • Ethernet • Token Ring • FDDI • ATM Redes de computadores - aspectos básicos

  42. Protocolos • Definição • É um conjunto de padrões de comunicação. O protocolo de rede é um tipo de linguagem para a comunicação de dados. Para haver intercâmbio de dados entre computadores, estes precisam falar a mesma língua. Redes de computadores - aspectos básicos

  43. Protocolos • Exemplos • NetBeui (Redes Microsoft) • IPX/SPX (Redes Netware) • TCP/IP (Qualquer rede) Redes de computadores - aspectos básicos

  44. SOs de Rede • Windows NT • Windows 2000 • Netware • Unix • Linux Redes de computadores - aspectos básicos

  45. Segurança • Administradores • Política de Senhas • Criptografias • Firewalls • Backups Redes de computadores - aspectos básicos

  46. Conclusão • Isolar-se? • Benefícios • Paradigmas • Tendências Redes de computadores - aspectos básicos

  47. Exemplo final CGE EPS EBT RNP POS VPT ROT-1 HP Sede 1 64 Kbps 64 Kbps ROT-2 Cisco Sede 1 Switch-1 (16 portas) DCO-3 64 Kbps 2 Mbps FireWall (Solaris 2.6) DCO-3 128 Kbps HUB-1 (Diamante) DCO-3 HUB-2 (Turquesa) DSA-3 HUB-5 (Turquesa) Almoxarifado HUB-1 (Safira) ASJ HUB-3 (Turquesa) DSA-3 HUB-1 (Onix) DPE-1 ROT-3 Cisco Telpa HUB-1 (Cristal) CI-DEF HUB-1 (Turquesa) DSA-3 Água Marinha (Windows NT 4.0) IP: 10.83.3.2 Rede IP: 10.83.3.0 DCO-3 Rubi (AIX (IBM) ) IP: 10.83.2.2 Rede IP: 10.83.2.0 DCO-3 64 Kbps Diamante (Novell 4.11) IP: 10.83.2.37 Rede IPX: ABC1 Rede IP: 10.83.2.0 DCO-3 Safira (Novell 4.10) IP: 10.83.2.35 Rede IPX: ABC1 Rede IP: 10.83.2.0 DCE Onix (Novell 4.10) IP: 10.83.2.33 Rede IPX: ABC1 Rede IP: 10.83.2.0 DPE-1 Turquesa (Novell 4.10) IP: 10.83.2.36 Rede IPX: ABC1 Rede IP: 10.83.2.0 CI-DRH Cristal (Novell 4.10) IP: 10.83.2.36 Rede IPX: ABC1 Rede IP: 10.83.2.0 CI-DEF Maquina Telpa (Linux Red Had 4.2) DCO-3 Cabo serial Par trançado UTP-5 Fibra ótica Cto. dados Transceiver aparente Redes de computadores - aspectos básicos

  48. CRIMPAGEM DE CABOS um cabo de rede possui 4 pares ou 8 fios. E que pelo padrão são ligados todos em uma combinação de difícil memorização (recomendo levar uma "colinha" sempre junto ao seu kit de ferramentas). Na imagem abaixo vc pode ver os 8 fios e suas ligacoes. Note que só tem 4 fios com funções. Então pra que serve os demais? Redes de computadores - aspectos básicos

  49. Tx: dados transmitidos. / Rx: dados recebidos.(Obs 1: Dados não é a palavra certa, pois estamos falando da 1ª camada do modelo OSI, então o certo seria "bits" ou "zeros e uns", pulsos elétricos). (Obs 2: Cabo Crossover serve pra ligar PC com PC). Redes de computadores - aspectos básicos

  50. Mas pode acontecer que, em determinada estrutura ou situação, será necessário usar alguns desses fios sobressalentes para outro pc ou para um ramal de telefone.Então teremos o mesmo cabo sem os fios sobrando, com apenas 4 fios, nas posições 1, 2, 3 e 6 em ambas as partes. É possivel fazer também, utilizando os 8 fios, 4 ponteiras no mesmo cabo (2 ponteiras em cada ponta do cabo). Redes de computadores - aspectos básicos
