  1. SIVODAC • Télécommunications, téléphonie et réseaux téléphoniques • Informatique, télématique et bureautique

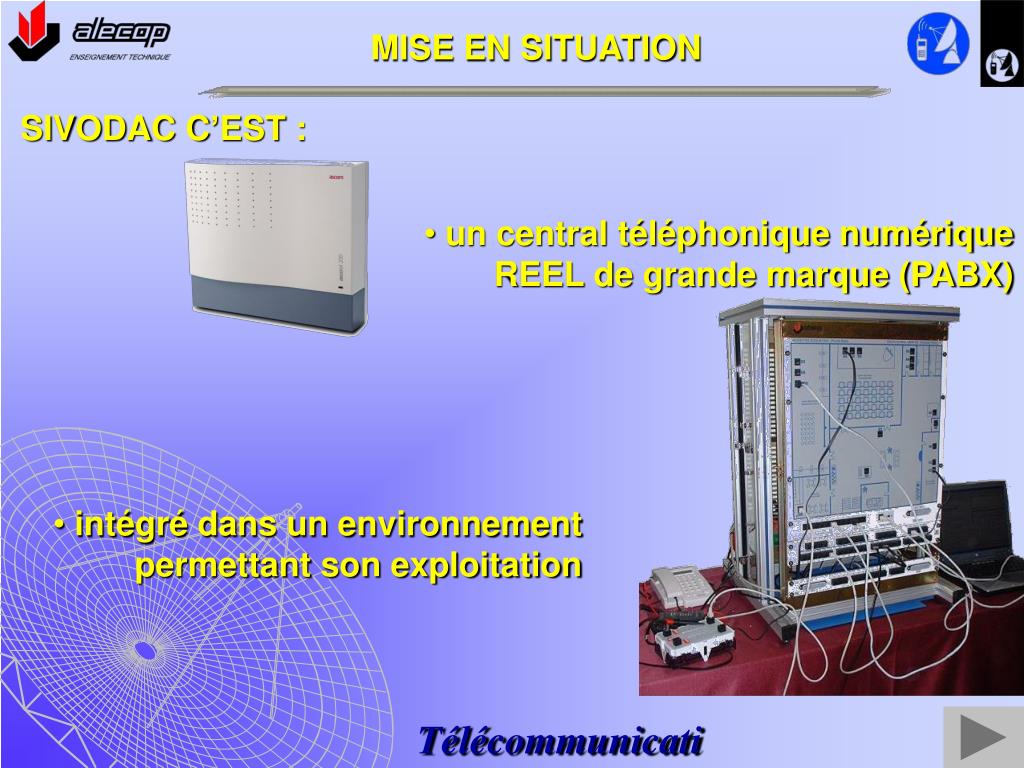

  2. MISE EN SITUATION SIVODAC C’EST : • un central téléphonique numérique REEL de grande marque (PABX) • intégré dans un environnement permettant son exploitation

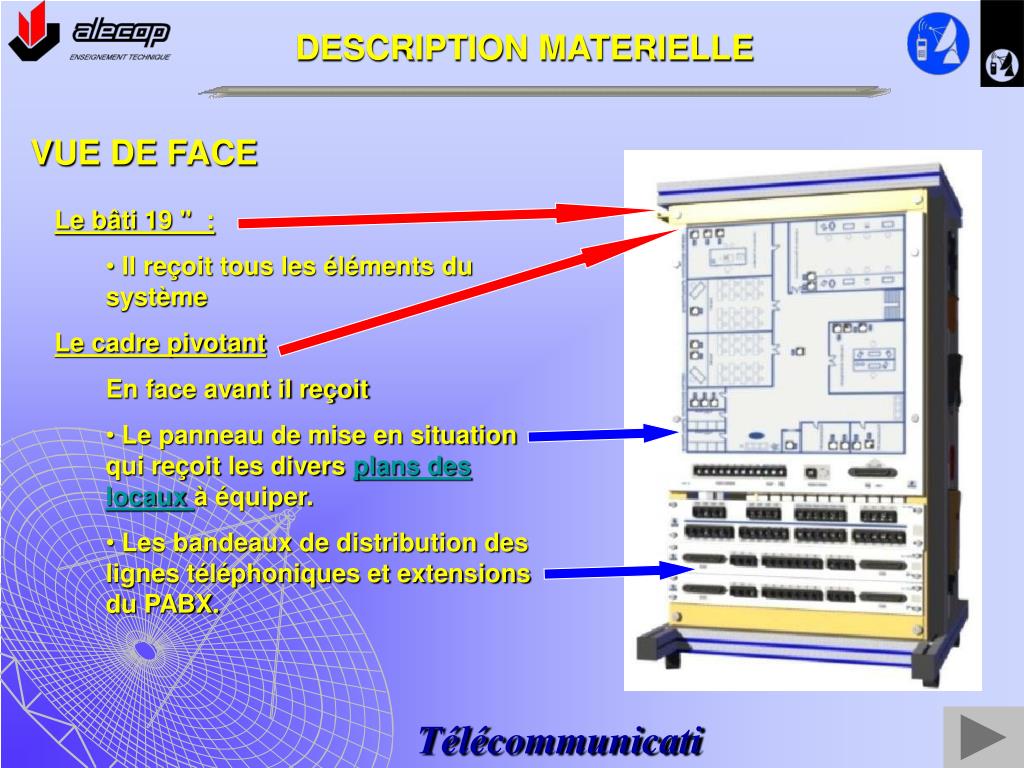

  3. DESCRIPTION MATERIELLE VUE DE FACE • Le bâti 19 " : • Il reçoit tous les éléments du système • Le cadre pivotant • En face avant il reçoit • Le panneau de mise en situation qui reçoit les divers plans des locaux à équiper. • Les bandeaux de distribution des lignes téléphoniques et extensions du PABX.

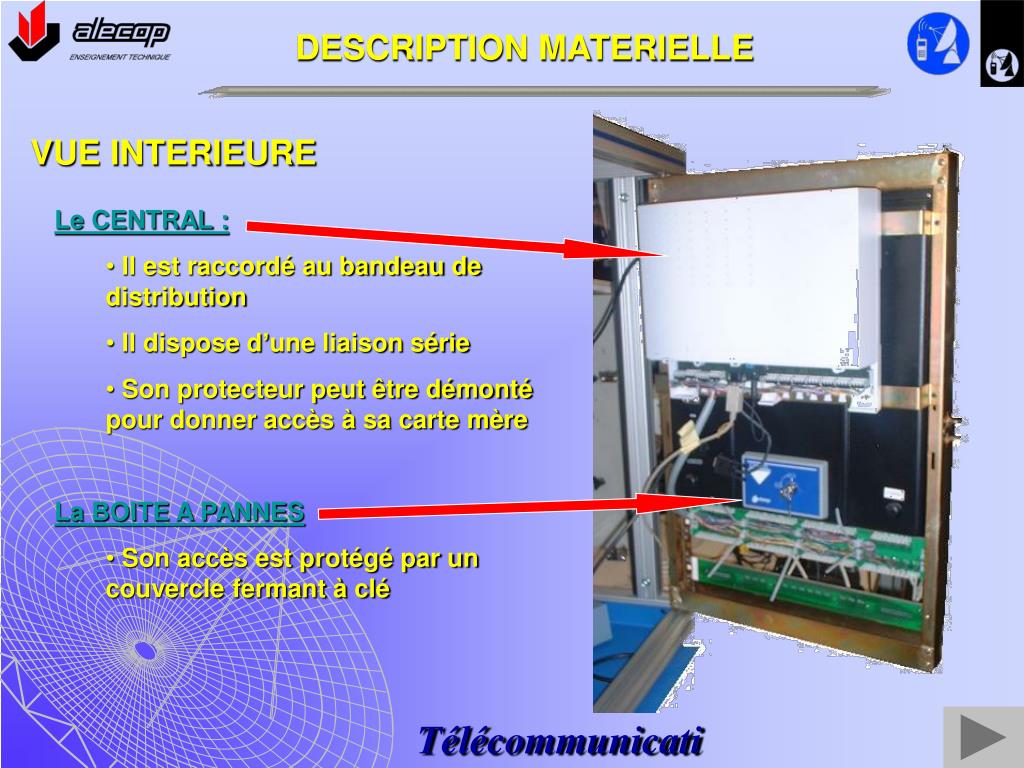

  4. DESCRIPTION MATERIELLE VUE INTERIEURE • Le CENTRAL : • Il est raccordé au bandeau de distribution • Il dispose d’une liaison série • Son protecteur peut être démonté pour donner accès à sa carte mère • La BOITE A PANNES • Son accès est protégé par un couvercle fermant à clé

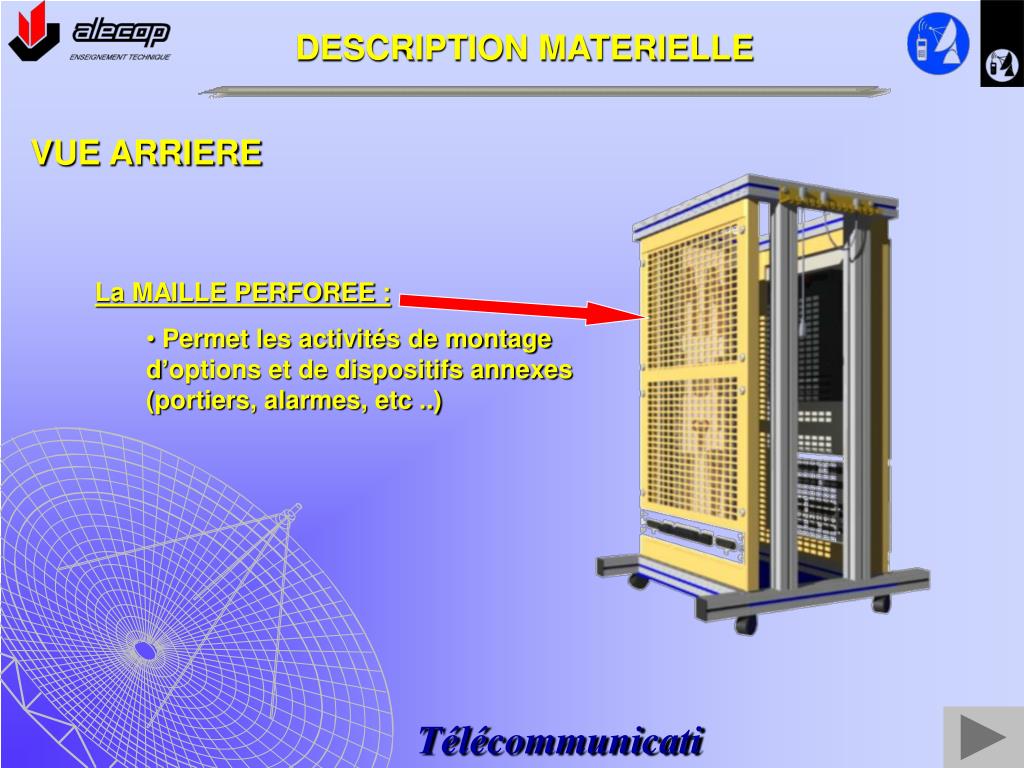

  5. DESCRIPTION MATERIELLE VUE ARRIERE • La MAILLE PERFOREE : • Permet les activités de montage d’options et de dispositifs annexes (portiers, alarmes, etc ..)

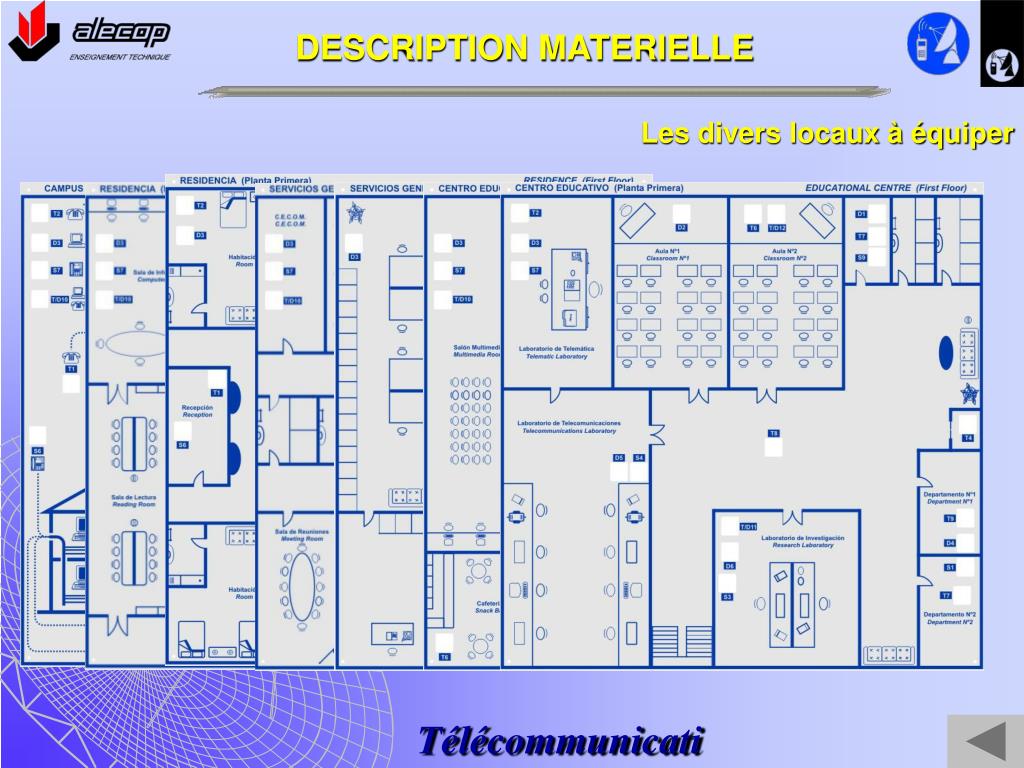

  6. DESCRIPTION MATERIELLE Les divers locaux à équiper

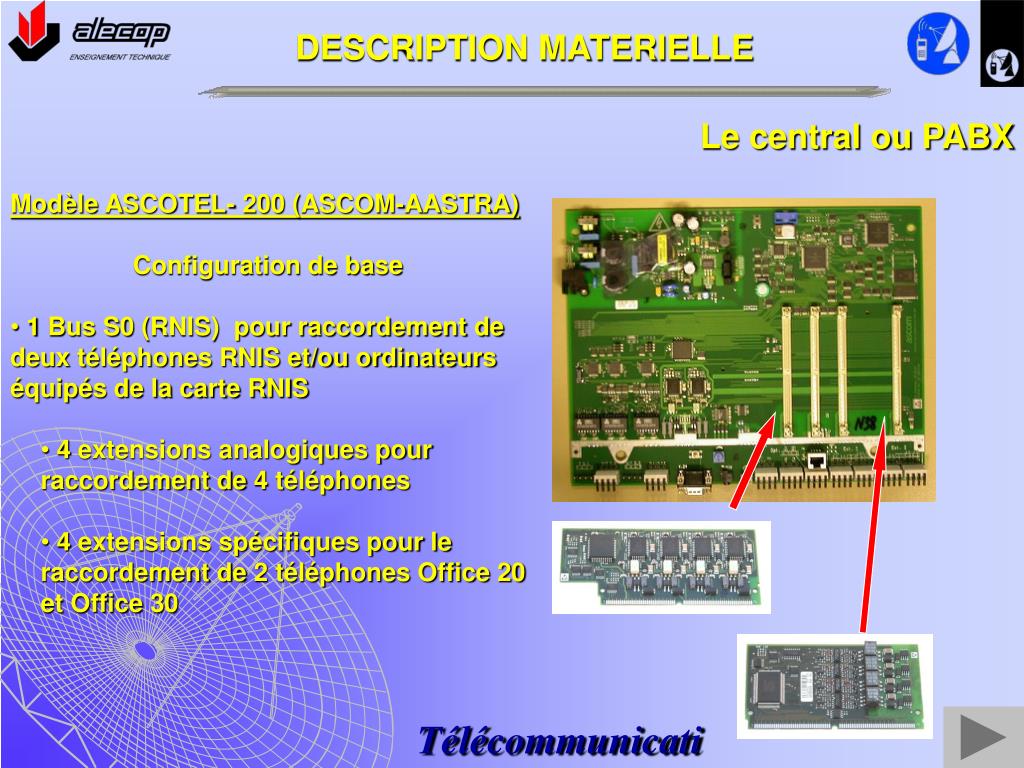

  7. DESCRIPTION MATERIELLE Le central ou PABX • Modèle ASCOTEL- 200 (ASCOM-AASTRA) • Configuration de base • 1 Bus S0 (RNIS) pour raccordement de deux téléphones RNIS et/ou ordinateurs équipés de la carte RNIS • 4 extensions analogiques pour raccordement de 4 téléphones • 4 extensions spécifiques pour le raccordement de 2 téléphones Office 20 et Office 30

  8. DESCRIPTION MATERIELLE Le central ou PABX • Modèle ASCOTEL- 200 (ASCOM-AASTRA) • Configuration avancée • Carte option permettant de raccorder un portier automatique ; elle dispose de 3 relais pour raccordement d’options. • Borne DECT avec deux terminaux

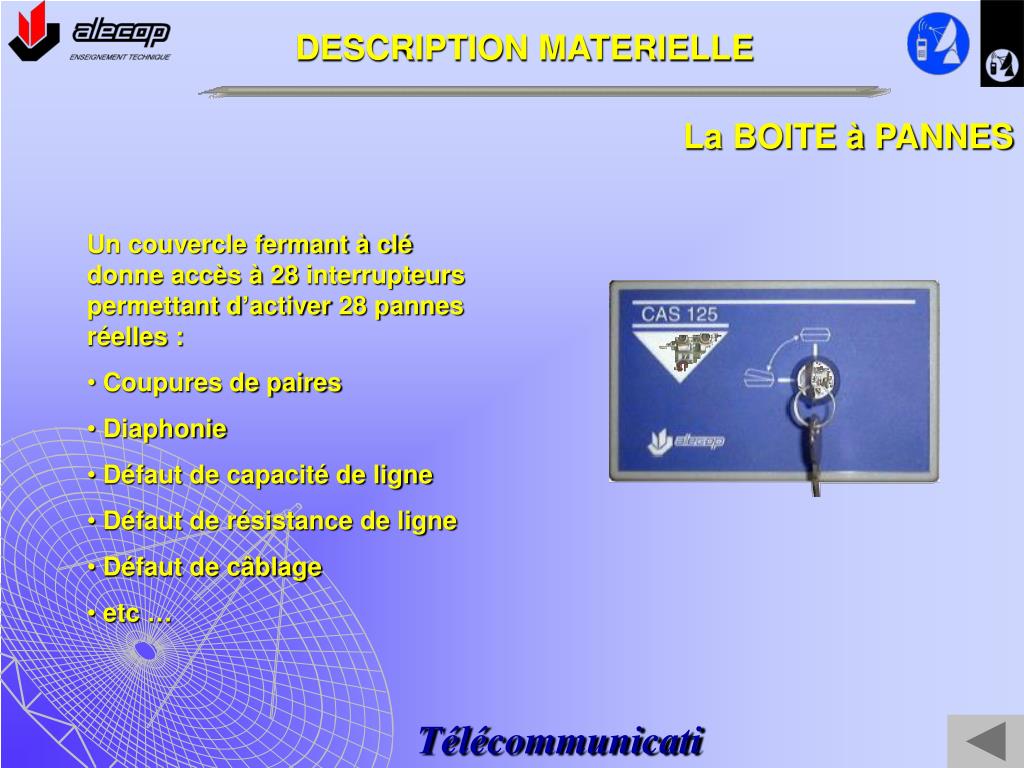

  9. DESCRIPTION MATERIELLE La BOITE à PANNES • Un couvercle fermant à clé donne accès à 28 interrupteurs permettant d’activer 28 pannes réelles : • Coupures de paires • Diaphonie • Défaut de capacité de ligne • Défaut de résistance de ligne • Défaut de câblage • etc …

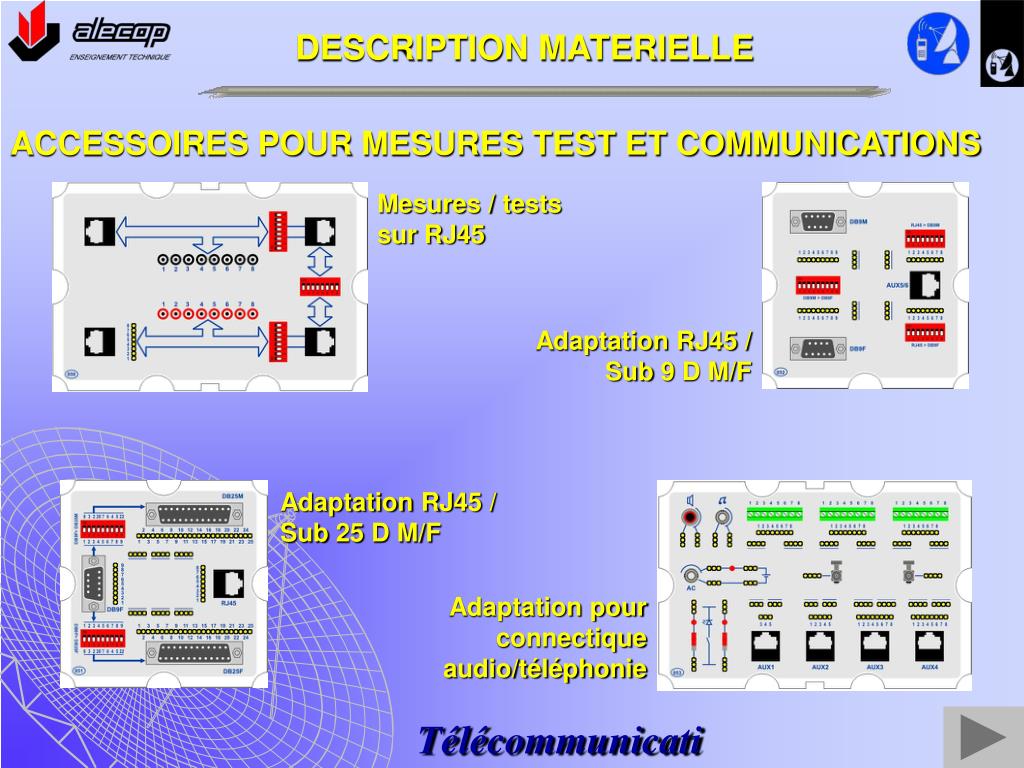

  10. DESCRIPTION MATERIELLE ACCESSOIRES POUR MESURES TEST ET COMMUNICATIONS Mesures / tests sur RJ45 Adaptation RJ45 / Sub 9 D M/F Adaptation RJ45 / Sub 25 D M/F Adaptation pour connectique audio/téléphonie

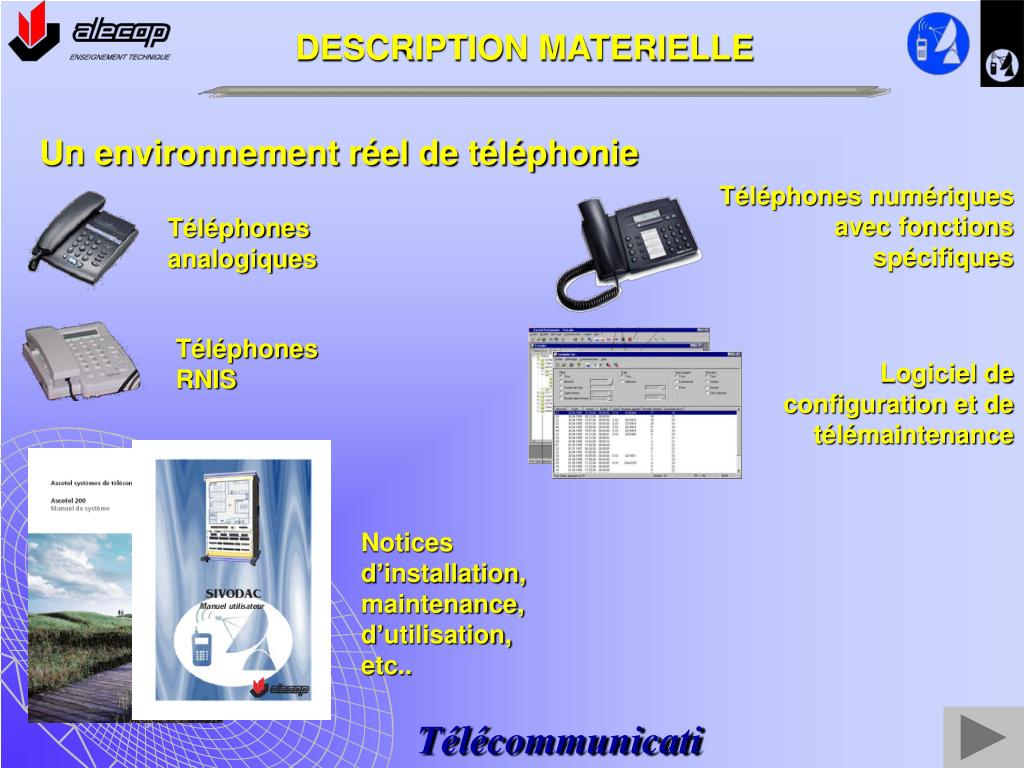

  11. DESCRIPTION MATERIELLE Un environnement réel de téléphonie Téléphones numériques avec fonctions spécifiques Téléphones analogiques Téléphones RNIS Logiciel de configuration et de télémaintenance Notices d’installation, maintenance, d’utilisation, etc..

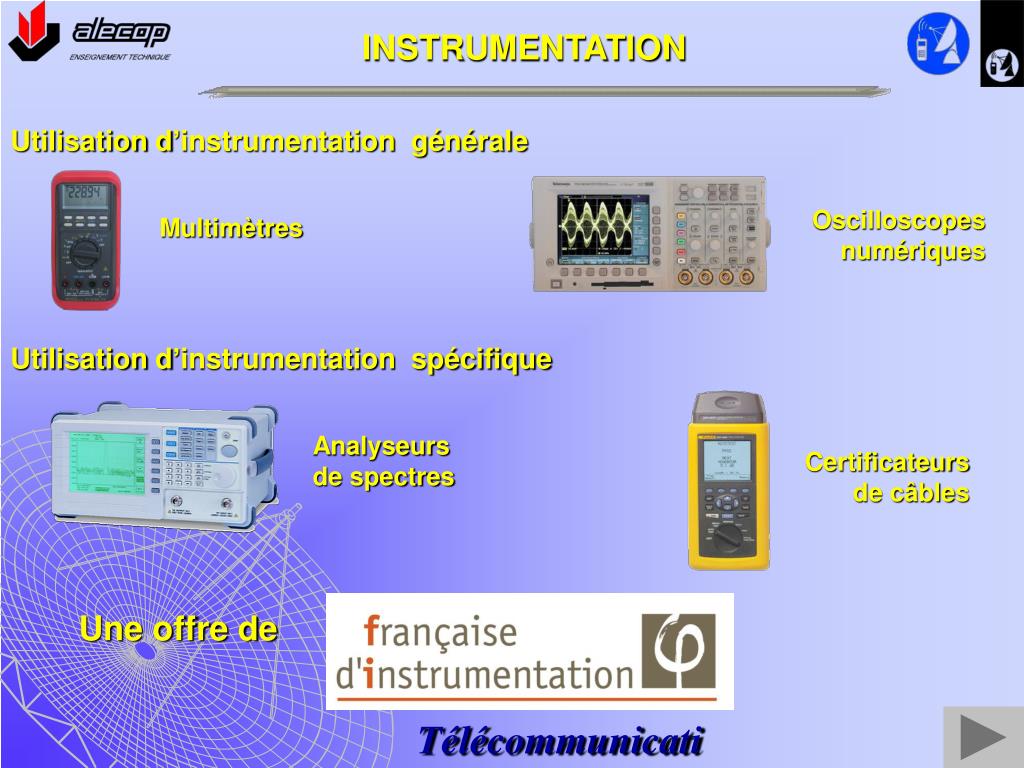

  12. INSTRUMENTATION Utilisation d’instrumentation générale Oscilloscopes numériques Multimètres Utilisation d’instrumentation spécifique Analyseurs de spectres Certificateurs de câbles Une offre de

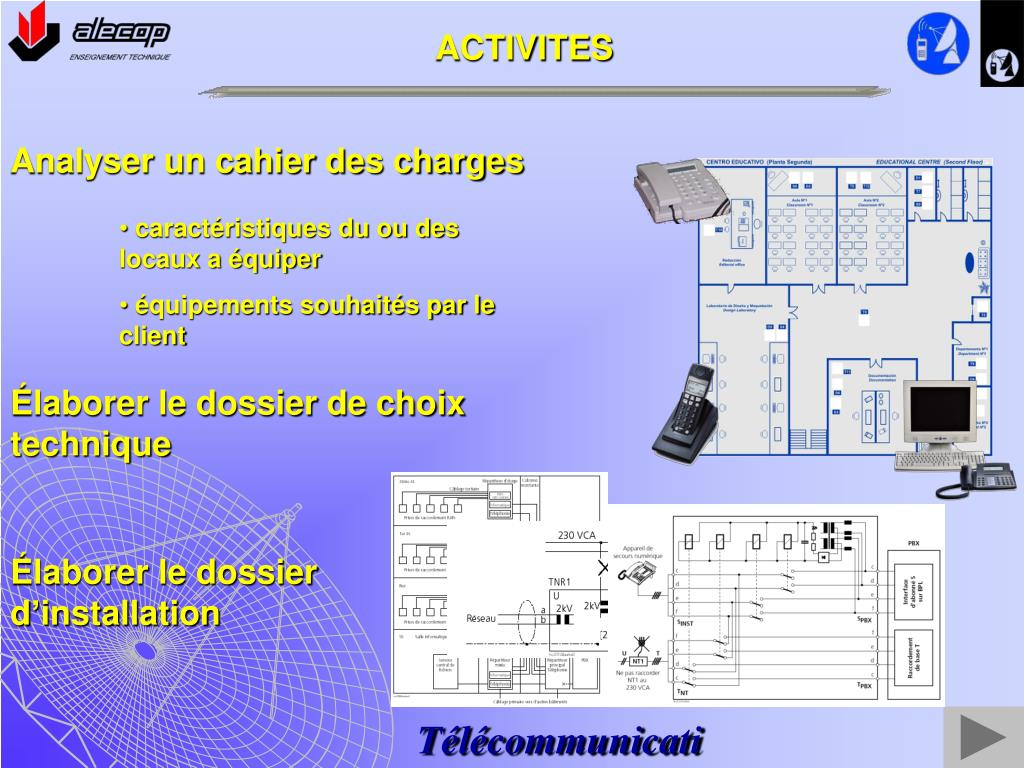

  13. ACTIVITES Analyser un cahier des charges • caractéristiques du ou des locaux a équiper • équipements souhaités par le client Élaborer le dossier de choix technique Élaborer le dossier d’installation

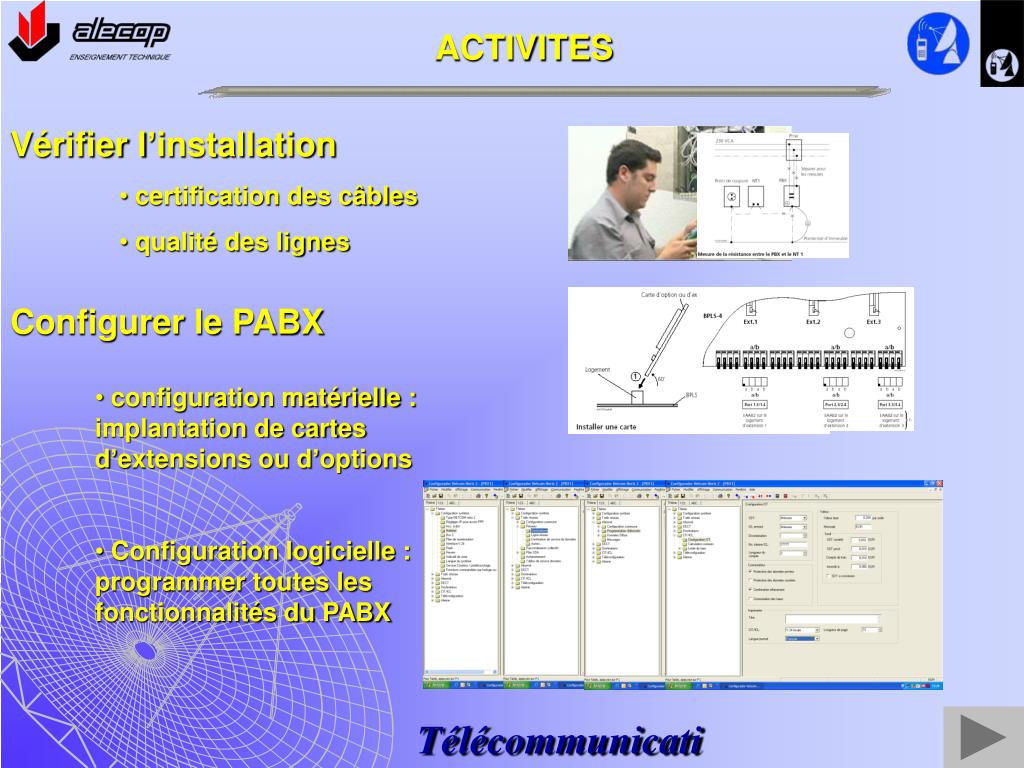

  14. ACTIVITES Vérifier l’installation • certification des câbles • qualité des lignes Configurer le PABX • configuration matérielle : implantation de cartes d’extensions ou d’options • Configuration logicielle : programmer toutes les fonctionnalités du PABX

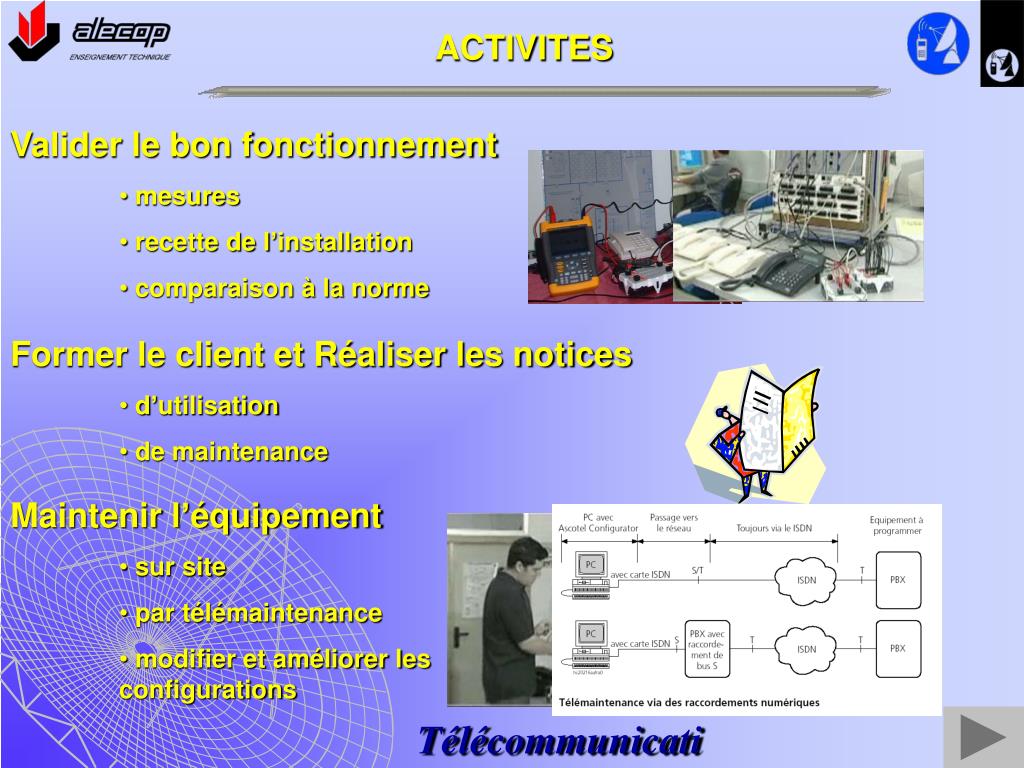

  15. ACTIVITES Valider le bon fonctionnement • mesures • recette de l’installation • comparaison à la norme Former le client et Réaliser les notices • d’utilisation • de maintenance Maintenir l’équipement • sur site • par télémaintenance • modifier et améliorer les configurations

  16. LA PRESENTATION Nous vous proposons maintenant d’assister à la présentation du système SIVODAC Merci de votre attention
