第六章 存储器系统设计

存储器及接口芯片介绍

存储器系统配置

程序存储器扩展设计

数据存储器扩展设计

存储器系统扩展设计


6462932

1.存储器及接口芯片介绍

  • 存储器类型:

    RAM:6264,62128,62256

    ROM:EPROM2732/2764/27128/27256

    EEPROM 2832/2864/28256

    I2C接口:24LC32/64/128/256

    SPI接口:93L

    Flash Memory:K9F2808U0C


6462932

1.存储器及接口芯片介绍

  • 相关接口芯片:

    地址锁存器:74LS373/INTEL8282

    三—八译码器:74LS138/74LS139


6462932

A0~A7

P0.0~P0.7

接地

接ALE

8D锁存器74LS373


6462932

3—8译码器 74LS138

图6-7 74LS138逻辑图

图6-7 74LS138管脚配置图


6462932

C B A

Y7 Y6 Y5 Y4 Y3 Y2 Y1 Y0

1 0 0

G1 G2A G2B

0 0 0

1 1 1 1 1 1 1 0

1 0 0

0 0 1

1 1 1 1 1 1 0 1

1 0 0

0 1 0

1 1 1 1 1 0 1 1

1 0 0

0 1 1

1 1 1 1 0 1 1 1

1 0 0

1 0 0

1 1 1 0 1 1 1 1

1 0 0

1 0 1

1 1 0 1 1 1 1 1

1 0 0

1 1 0

1 0 1 1 1 1 1 1

1 0 0

1 1 1

0 1 1 1 1 1 1 1

其它状态

× × ×

1 1 1 1 1 1 1 1

74LS138真值表


6462932

图6-7 74LS139逻辑图

图6-7 74LS139管脚配置图


6462932

74LS139真值表

输入端

输出端

允许

选择

G

B

A

Y0

Y1

Y2

Y3

1

1

1

1

1

0

0

0

0

1

1

1

0

0

1

1

0

1

1

0

1

0

1

1

0

1

0

1

1

1

1

1

0


6462932

2.存储器系统配置---单片机三总线


6462932

P0

MCS-51

ALE

P2

PSEN

指令

EPROM

/EEPROM

地址

OE

锁存器

低八位地址

高八位地址

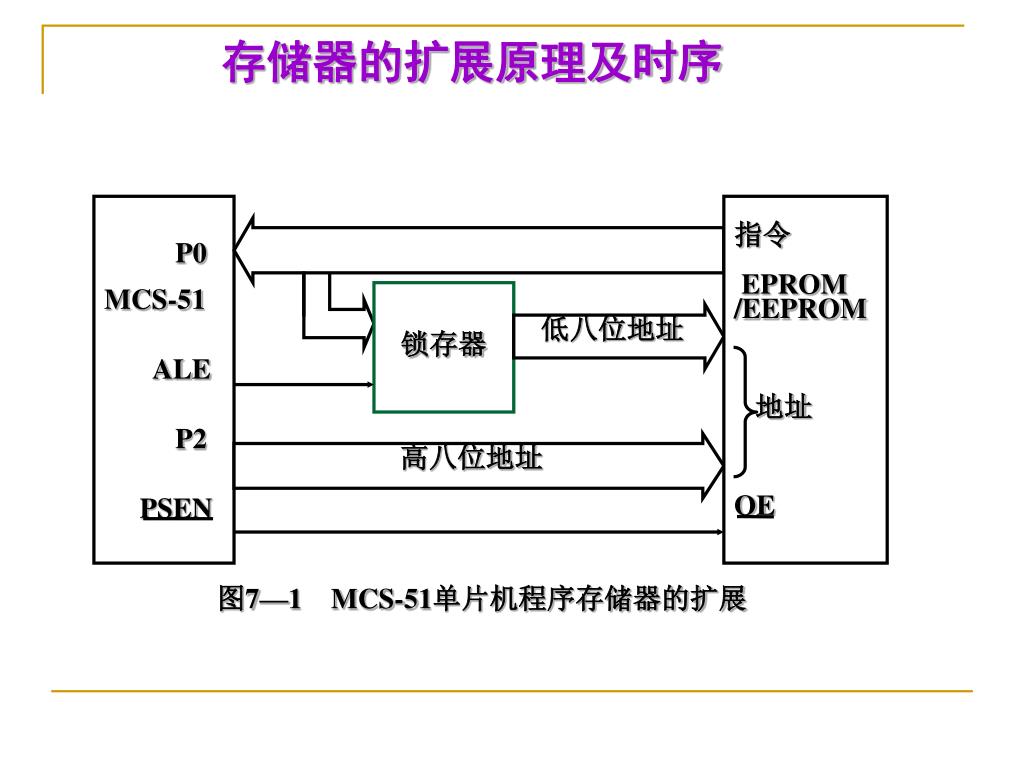

图7—1MCS-51单片机程序存储器的扩展

存储器的扩展原理及时序


6462932

3.程序存储器的扩展


6462932

EPROM 2764——程序存储器

2764 工作方式真值表

方式

(20)

(22)

(27)

VPP

(1)

VCC

(28)

输出

(9~11,13~17)

引脚

VIL

5V

5V

VIL

VIH

DOUT

任意

任意

高阻

VIH

维持

5V

5V

VIL

编程

12.5V

5V

VIH

VIL

DIN

VIL

VIH

DOUT

VIL

编程校验

12.5V

5V

VIH

编程禁止

12.5V

5V

任意

任意

高阻

注:VPP为编程脉冲,可以为 +5V,+12.5v,+21V,+25V等


6462932

EPROM 27256A——程序存储器

27256A 工作方式真值表

方式

引角

(20)

(22)

VPP

(1)

VCC

(28)

输出

VIL

5V

5V

VIL

DOUT

任意

高阻

VIH

维持

5V

5V

VIL

编程

12.5V

6V

VIH

DIN

VIL

DOUT

VIH

编程校验

12.5V

6V

VIH

编程禁止

12.5V

6V

VIH

高阻


6462932

P2.5

5

1

P2

P2.4P2.3P2.2P2.1P2.0

74LS373

D7

D0

Q7

Q0

A0~A7

8

P0

G

ALE

A0 ~ A12

A0 ~ A12

2764 IC1

2764 IC2

8

D0~D7

D0~D7

CE

OE

CE

OE

8031

PSEN

0000H~1FFFH

2000H~3FFFH

EA

OE

线选

2764

8KB


6462932

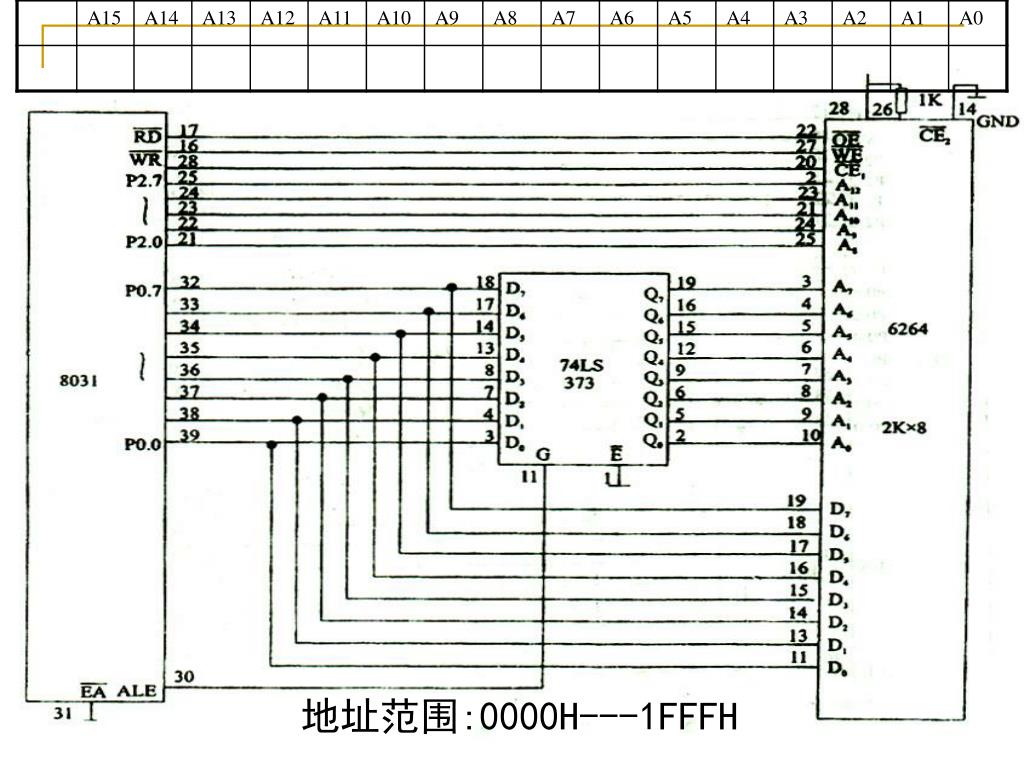

地址范围:0000H---7FFFH


6462932

P1 P0

ALE

8031

P2

P3

RD

WR

数据

地址

RAM

(2K×8)

WE OE

锁存器

4.外部数据存储器的扩展方法及时序


6462932

6264引脚图和工作方式


6462932

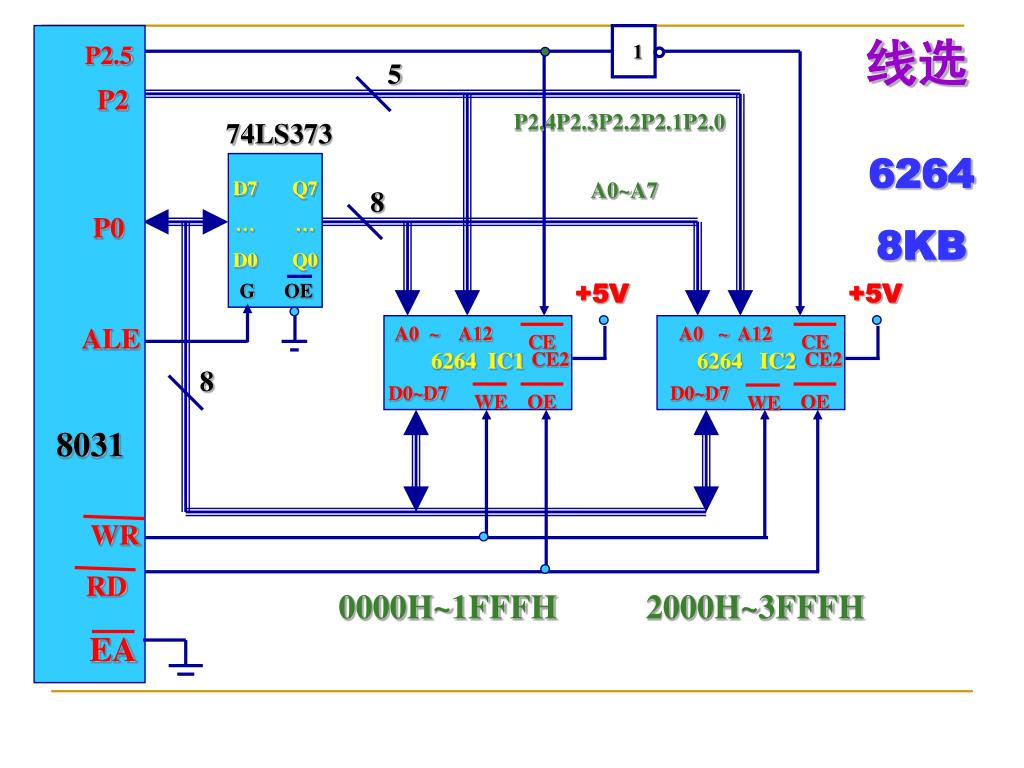

P2.5

5

1

P2

P2.4P2.3P2.2P2.1P2.0

74LS373

8

D7

D0

Q7

Q0

A0~A7

+5V

+5V

P0

G

ALE

A0 ~ A12

A0 ~ A12

8

6264 IC1

CE2

6264 IC2

CE2

D0~D7

D0~D7

CE

OE

CE

OE

8031

WE

WE

RD

WR

0000H~1FFFH

2000H~3FFFH

EA

OE

线选

6264

8KB


6462932

P2.7

74LS138

6264 8KB

C

B

A

G2AG2BG

Y7

Y1

Y0

5

P2.6

P2.5

8

+5V

+5V

+5V

P2

P2.4 P2.3P2.2P2.1P2.0

D7

D0

Q7

Q0

P0

A0~A7

8031

A0 ~ A12

A0 ~ A12

8

G

6264 IC1

6264 IC2

D0~D7

D0~D7

ALE

CE

OE

CE

OE

WE

WE

CE2

CE2

74LS373

WR

RD

0000H~1FFFH

2000H~3FFFH

EA

OE

全译码

片内13根

片外3根


6462932

地址范围:0000H---1FFFH


6462932

5

8

8

CE1

OE

A0 ~ A12

CE1

6264

CE2

D0~D7

OE

WE

RD

WR

PSEN

OE

P2.7

C

B

A

G2AG2BG

Y7

Y1

Y0

74LS138

P2.6

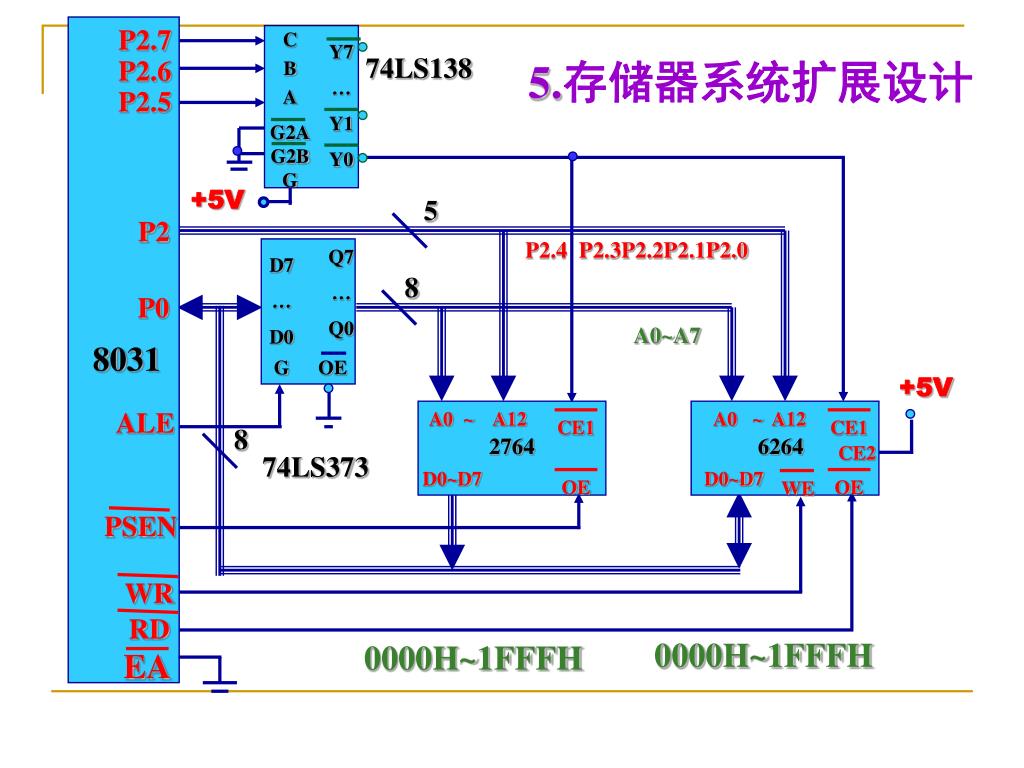

5.存储器系统扩展设计

P2.5

+5V

P2

P2.4 P2.3P2.2P2.1P2.0

Q7

Q0

D7

D0

P0

A0~A7

8031

G

+5V

ALE

A0 ~ A12

2764

74LS373

D0~D7

0000H~1FFFH

0000H~1FFFH

EA


6462932

U1:0000H---1FFFH U2:2000H—3FFFH

U3:0000H—1FFFH U4:4000H—5FFFH

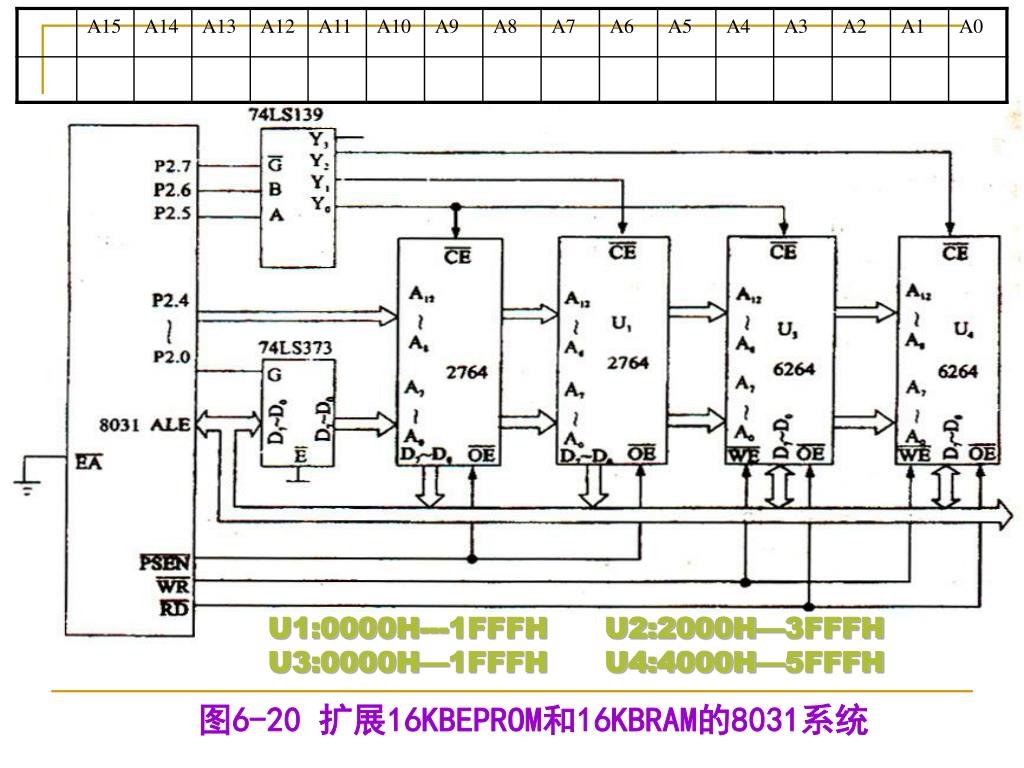

图6-20 扩展16KBEPROM和16KBRAM的8031系统
