Presentation Transcript


0013 20100423

0013 20100423


0013 20100423

Požadavky na plynové připojovací hadice

dle EN 1775 nebo TPG 704 01

  • - Protipožární odolnost

  • 650°C po dobu minimálně 30 min

  • Životnost

  • odpovídající předpokládané životnosti budovy (min. 50let)

  • Délka hadice

  • až 3m (pro vestavěné spotřebiče)

  • Hadice nemusí odpovídat EN 14800, tato norma je pouze jednou z možností.


0013 20100423

ZÁKLADNÍ DĚLENÍ HADIC:

1) Plynové hadice dle ČSN EN 14800

2) Univerzální hadice WS-Uni

3) Nízkotlaké plynové hadice NBR/KU


0013 20100423

MATERIÁL VNITŘNÍ A VNĚJŠÍ OCHRANNÉ HADICE

VA/VA-CE

NBR/KU

WS-Uni

Opláštění:

PVC

Opláštění:

PVC

Opláštění:

PVC

Ochranná hadice:

Pozinkovaná ocel

Ochranná hadice:

Nerezová ocel

Vnitřní hadice:

Nerezový vlnovec

Vnitřní hadice: Pryž

Vnitřní hadice:

Nerezový vlnovec


0013 20100423

PLYNOVÉ HADICE

VE SHODĚ S NORMOU EN 14800

Typ: VA/VA-CE

Hadice nejvyšší úrovně užitných vlastností a bezpečnosti. Splňující požadavky normy

EN 14800, EN 1775 a TPG 704 01.

Světlost: DN12

Provozní teplota: -20 až +60°C

Požární odolnost: 650°C po dobu minimálně 30 min

Provozní tlak: max. 0,5bar

Neomezená životnost

1015


0013 20100423

HADICE WS-Uni

Univerzální hadice pro vodu a plyn

splňující požadavky normy ČSN EN 1775

a TPG 704 01.

Světlost: DN12

Provozní teplota: -20 až +100°C

Požární odolnost: 650°C po dobu minimálně 30 min

Provozní tlak:

- plyn: max. 1bar

- voda: max. 10bar

Neomezená životnost


0013 20100423

NÍZKOTLAKÉ PLYNOVÉ HADICE NBR/KU-Zn

Světlost: DN10

Max.provozní přetlak: 0,1bar (10kPa)

Média: pouze topné plyny

Max. provozní teploty: -10 až +100°C

Pro splnění standardů EN 1775 a TPG 704 01 je nutno kombinovat s požární (tepelnou) a nadprůtokovou pojistkou, např. bezpečnostním plynovým kohoutem VAIT, který oba prvky obsahuje.


0013 20100423

KONCOVKY PLYNOVÝCH HADIC

Plynové připojovací hadice mohou být osazeny:

Vnitřní závit

(Rp 1/2“)

Vnější závit

(R 1/2“, R 3/4“)

Koleno s převlečnou maticí

(GW 1/2“, GW 3/4“)

Převlečná matice

(G 1/2“, G 3/4“)


0013 20100423

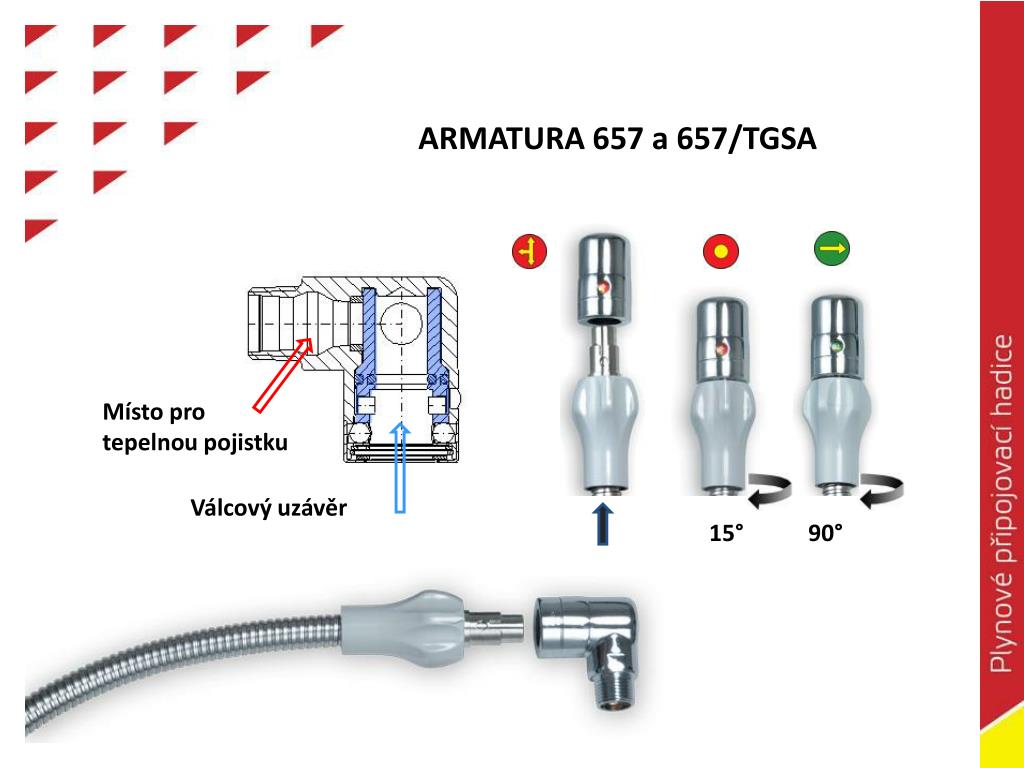

ARMATURA 657 a 657/TGSA

Místo pro

tepelnou pojistku

Válcový uzávěr

15° 90°


0013 20100423

Příklady montáže hadic:

Tyto příklady jsou pro variantu NBR/KU povinné.

Pro varianty VA/VA-CE a WS-Uni jsou doporučené.


0013 20100423

PRŮMYSLOVÉ HADICE

TYPU WS

Pro přepravu topných plynů, vody,

nebo jiných médií.


0013 20100423

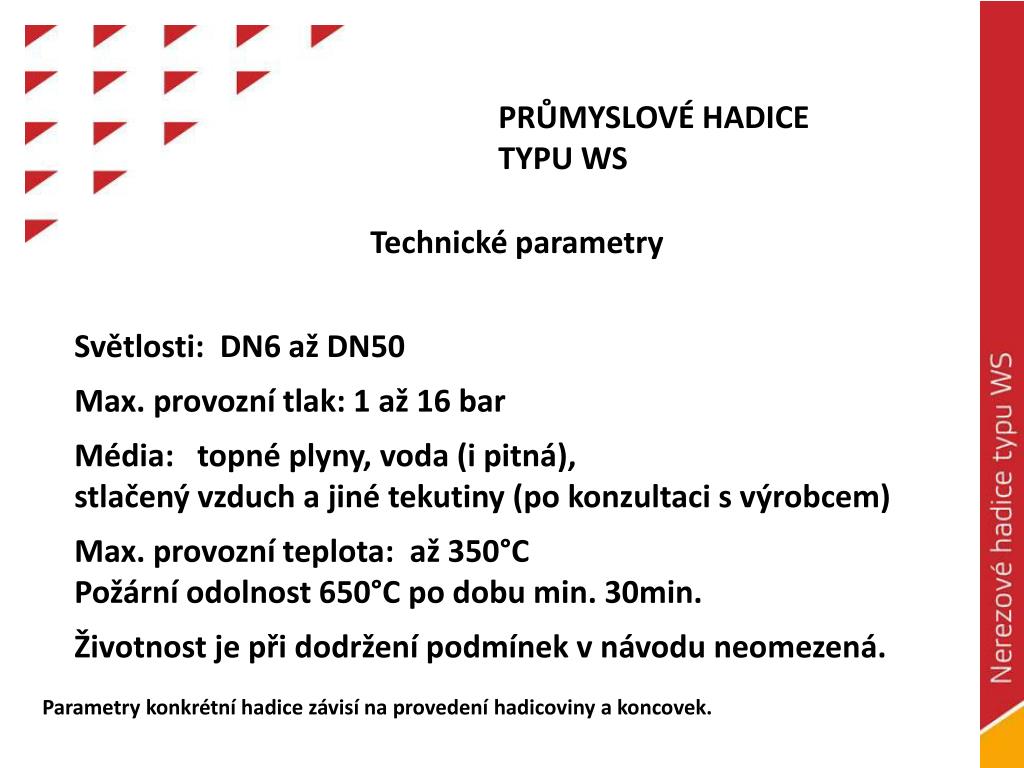

PRŮMYSLOVÉ HADICE

TYPU WS

Technické parametry

Světlosti: DN6 až DN50

Max. provozní tlak: 1 až 16 bar

Média: topné plyny, voda (i pitná),

stlačený vzduch a jiné tekutiny (po konzultaci s výrobcem)

Max. provozní teplota: až 350°C

Požární odolnost 650°C po dobu min. 30min.

Životnost je při dodržení podmínek v návodu neomezená.

Parametry konkrétní hadice závisí na provedení hadicoviny a koncovek.


0013 20100423

PRŮMYSLOVÉ HADICE

TYPU WS

Příklady pájených a přivařených koncovek


0013 20100423

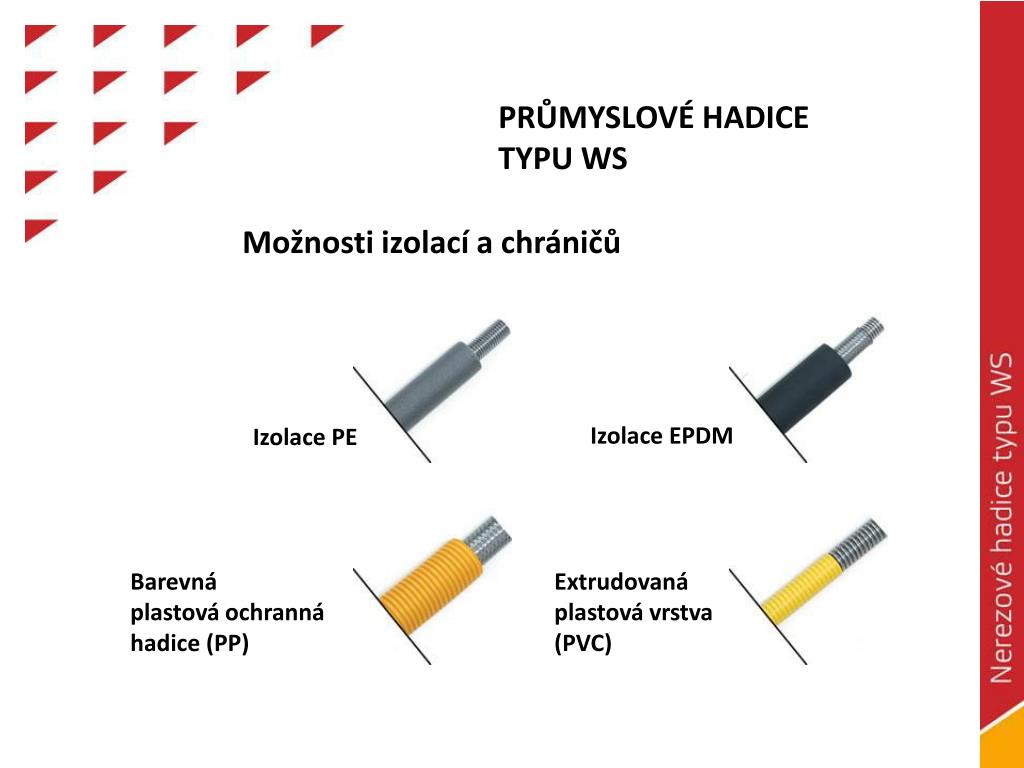

PRŮMYSLOVÉ HADICE

TYPU WS

Možnosti izolací a chráničů

Izolace EPDM

Izolace PE

Barevná

plastová ochranná hadice (PP)

Extrudovaná plastová vrstva (PVC)


0013 20100423

HADICE WS-Uni

Univerzální hadice pro vodu a plyn

splňující požadavky normy EN 1775

a TPG 704 01.

Světlost: DN12

Provozní teplota: -20 až +100°C

Požární odolnost: 650°C po dobu minimálně 30 min

Provozní tlak:

- plyn: max. 1bar

- voda: max. 10bar

Neomezená životnost


0013 20100423

PRŮMYSLOVÉ HADICE

TYPU WS

Varianta „WS-T“

Vhodná pro instalace,

kde dochází k torzi hadice.

Pouze pro topné plyny.

Nominální tlak: 0,1 bar


0013 20100423

MONTÁŽNÍ SYSTÉM

OHEBNÝCH NEREZOVÝCH TRUBEK


0013 20100423

Technické parametry

Provozní teplota: -40 až +200°C

Konstrukční tlak: PN 16 (16bar)

Max. provozní přetlak pro topné plyny:

- lisované koncovky 0,5 bar (50kPa)

- pájené a přivařené koncovky 5 bar (0,5MPa)

- rozvody pitné vody 10 bar (1MPa)

Média:

topné plyny

voda (i pitná)

pára

další média po konzultaci s výrobcem


0013 20100423

Rozměry

Tloušťka Převlečná matice

stěny (převl.vnější závit)

DN

Pozn.

0,26mm

0,30mm

0,30mm

0,30mm

0,30mm

0,30mm

0,30mm

0,35mm

0,35mm

0,40mm

DN 8

DN 12

DN 16

DN 18

DN 20

DN 23

DN 25

DN 32

DN 40

DN 50

G 3/8“ (GA 3/8“)

G 1/2“ (GA 1/2“)

G 3/4“ (GA 3/4“)

G3/4“

G 1“ (GA 1“)

G 1“

G 1 1/4“(GA 1 1/4“)

Standartní rozměr montážního systému

Volitelný rozměr montážního systému

Není součástí montážího systému


0013 20100423

Dodáváme jako:

Hotové výrobky

Montážní systém

Zakončení lisováním

Zakončení - lisováním

- letováním koncovky

- přivařením koncovky


0013 20100423

Montážní systém

-Řezání trubky

Trubku uřízněte uprostřed vlny

- v bodě jejího nejmenšího průměru.

Řezák Cats 250


0013 20100423

Montážní systém

-Lisování

Špatné zakončení

Správné zakončení

Lis Cats 120


0013 20100423

Montážní systém

-Lisování

Zakončení trubky vytvoříme slisováním tří koncových okruží trubky za studena.

Vytvořená rovná těsnící plocha se zvětšeným průměrem společně s převlečnou maticí zaručují absolutně spolehlivé spojení.


0013 20100423

Montážní systém

PROFI SADA

- lis Cats 120

(nástroje pro DN8 až DN25)

- řezák Cats 250

- spotřební materiál

(převlečné matice,

vnější závity a těsnění)

STANDARD SADA

- lis Cats 120

(nástroje pro DN8 - DN25)

- řezák Cats 250


0013 20100423

Montážní systém

AKUMULÁTOROVÝ ELEKTRICKÝ LIS

Světlosti: DN8, DN12, DN16

Akumulátor: NiCd, 2Ah

Součástí sady je i řezák

Cats 250.


0013 20100423

Originální příslušenství


0013 20100423

Plynové instalace

  • Standardní systém

  • - Univerzální použití

  • Provozní přetlak 0,5bar

  • Provozní teplota max. 200°C

  • - Požární odolnost A1

  • Instalace dle EN 15266

  • - Trubka s opláštěním (obr.)

  • Pouze pro topné plyny

  • Pracovní přetlak 0,5bar

  • Provozní teplota max. 100°C

  • Požární odolnost B2

  • Více informací v podnikové normě


0013 20100423

Chrániče

Extrudovaná PVC-vrstva

Polypropylenová ochranná hadice


0013 20100423

Hotové výrobky

Příklady zakončení:


0013 20100423

Aplikace pro solární,

otopné a chladící systémy

Izolace:

Izolace PES (vláknitý polyester)

vyšší odolnost proti UV, vhodná pro venkovní

použití, teplotní rozsah média: -60 až +200°C

Izolace EPDM

(pěnový syntetický kaučuk)

teplotní rozsah média: +5 až +120/175°C


0013 20100423

Aplikace pro solární,

otopné a chladící systémy

Příslušenství

Upevňovací set


0013 20100423

Aplikace pro stabilní

hasicí systémy

Trubka Cats je ideální pro instalaci do mezistropních prostor právě pro svou ohebnost, nízkou hmotnost, použitému materiálu a dlouhou životnost.


0013 20100423

Aplikace pro stabilní

hasicí systémy

Způsoby uchycení:

Roznášecí talíř

Roznášecí rám

Čtyřhranná trubka

Úchyt

k rámu

Roznášecí talíř

Stropní podhled

Stropní podhled


0013 20100423

Aplikace - výměníky

Větší výměnná plocha

díky paralelnímu zvlnění

Tenkostěnná trubka

umožňuje lepší přenos tepla


0013 20100423

Aplikace – HUP


0013 20100423

Důlková koroze paralelně zvlněných trubek


0013 20100423

BEZPEČNOSTNÍ PRVKY

PRO ROZVODY PLYNU


0013 20100423

Tepelné pojistky

-princip

Tepelná pojistka po aktivaci uzavře průtok plynu. Eliminuje tak nebezpečí výbuchu a unikání plynu.


0013 20100423

TGSA

Tepelné pojistky pro rozvod plynu

Tlaková třída MOP 5

Světlosti: od DN10 do DN200

Aktivační teplota: 100°C

Odolnost proti vysoké teplotě

▪ 925°C po dobu min. 60 minut


0013 20100423

TGSA

Tepelné pojistky pro rozvod plynu

Samostatné pojistky

Závitové provedení

TGSA s přírubou


0013 20100423

TGSA

Tepelné pojistky pro rozvod plynu

Integrované pojistky

TGSA v kombinaci s kulovým kohoutem

Kohouty VAIT

a VAT

Armatura 657


0013 20100423

Průtokové pojistky

-princip

Průtoková pojistka se při překročení určeného maximálního průtoku uzavře. Zabraňuje tak unikání plynu při poškození rozvodu za pojistkou.


0013 20100423

GST

Průtokové pojistky pro rozvod plynu

Pro rozvody plynu pod tlakem 15-100mbar.

Světlosti:

DN15

DN20

DN25

DN32

DN40

DN50

GST v závitovém

provedení


0013 20100423

GST

Průtokové pojistky pro rozvod plynu

Integrované pojistky

GST v kombinaci s kulovým kohoutem

Kohouty VAIT a VAI


0013 20100423

BEZPEČNOSTNÍ PLYNOVÉ KOHOUTY

Kohouty jsou dodávány jako rohové či přímé

Rozdělení dle integrovaných pojistek:

VAIT

VAI

VAT

Průtoková a tepelná

pojistka

Průtoková

pojistka

Tepelná

pojistka
