  1. Hidrosztatikai nyomás

  2. Folyadékok jellemzői Nincs állandó alakjuk, mindig felveszik az edény alakját. A szükséges tároló edényt összefüggő anyagként egyenletesen kitöltik. Részecskéik között nagyon kicsi az összetartó vonzóerő.

  3. Töltsünk meg egy lufit vízzel! A víz nyomja lefelé a lufi alját, a súlyát is érezzük, vagyis lefelé irányuló nyomás biztosan hat a folyadékokban.

  4. Öntsünk kevés vizet alul gumihártyával lezárt üvegcsőbe! A gumilap kissé kipúposodik. Egyre több vizet öntve a hengerbe, egyre jobban kipúposodik. Vagyis a folyadék a súlyánál fogva fejti ki a nyomást az alátámasztási felületre.

  5. A folyadékok súlyából származó nyomást hidrosztatikai nyomásnak nevezzük.

  6. A tároló edény aljára ható hidrosztatikai nyomás Nyomás jele: p mértékegysége: N/m2= Pa Nyomás=nyomóerő/nyomott felület p=F/A

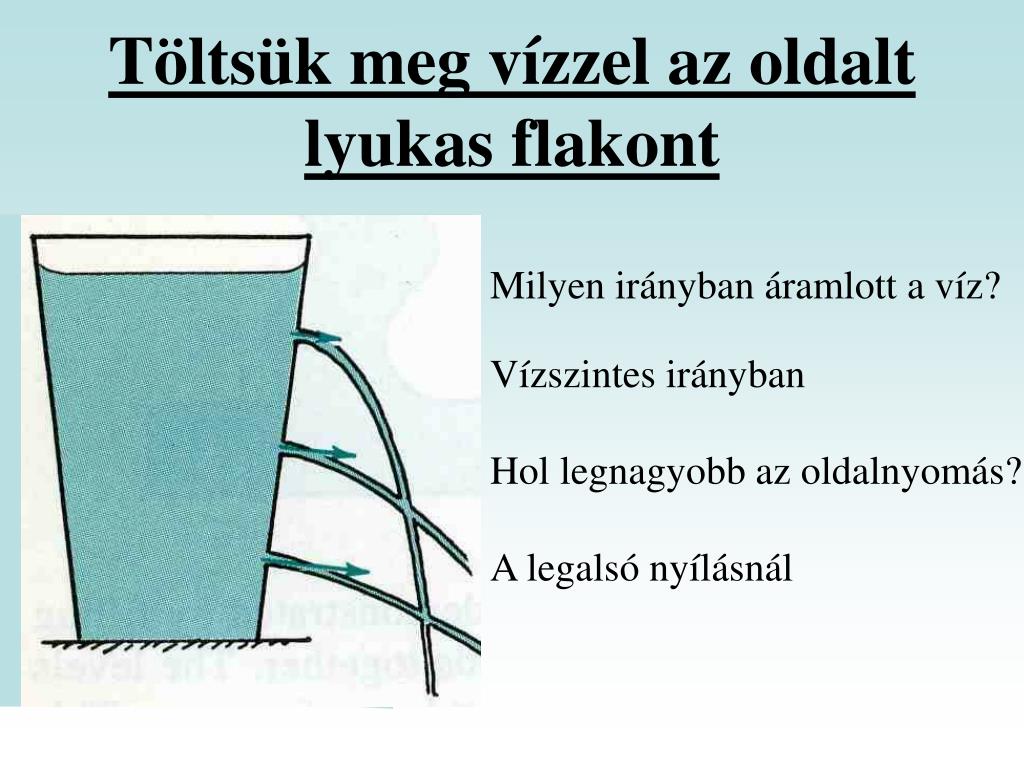

  7. Töltsük meg vízzel az oldalt lyukas flakont Milyen irányban áramlott a víz? Vízszintes irányban Hol legnagyobb az oldalnyomás? A legalsó nyílásnál

  8. Folyadék kiáramlása szűk nyíláson Miért a legalsó nyíláson legnagyobb az oldalnyomás? Mert itt legnagyobb a nyílás felett lévő folyadékréteg.

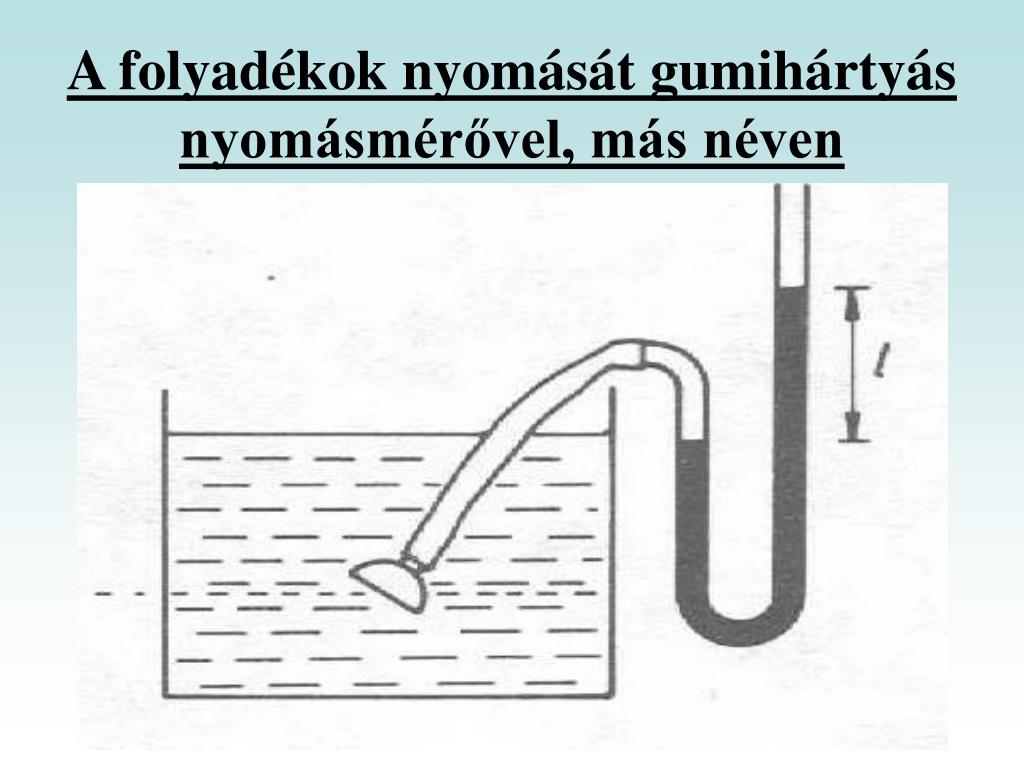

  9. A folyadékok nyomását gumihártyás nyomásmérővel, más néven manométerrel vizsgálhatjuk.

  10. A manométert vízzel teli üvegkádba helyezzük A gumilapot a víz felfelé nyomja. Minél mélyebbre nyomjuk a vízben, annál nagyobb a gumilap deformációja.

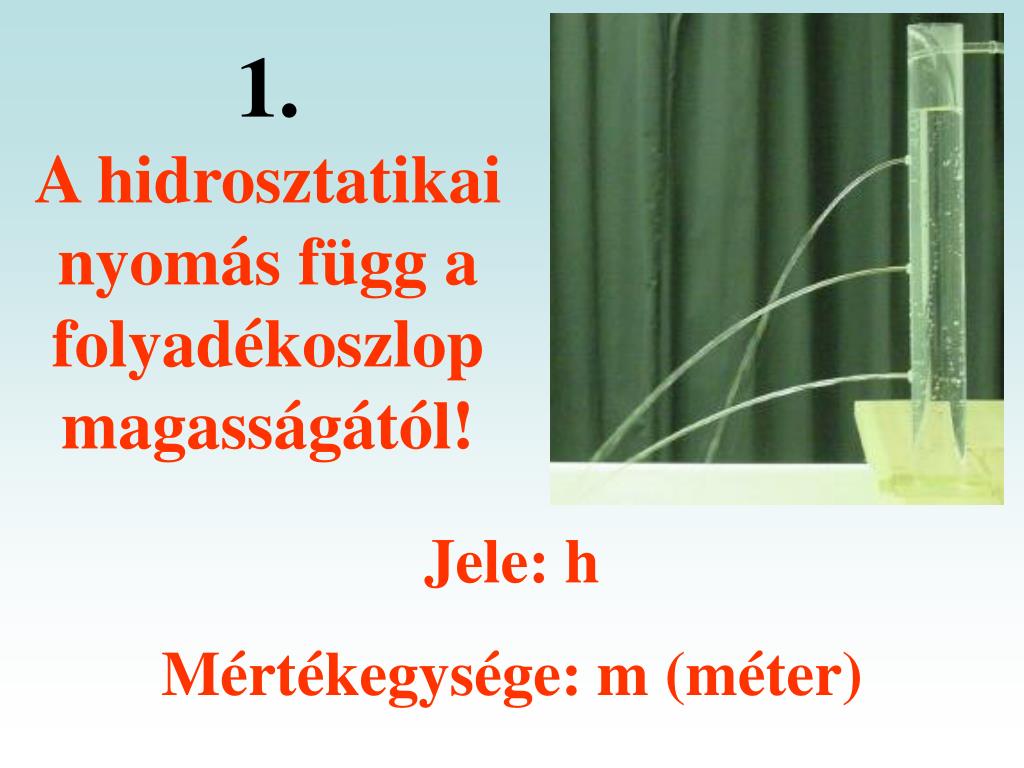

  11. 1.A hidrosztatikai nyomás függ a folyadékoszlop magasságától! Jele: h Mértékegysége: m (méter)

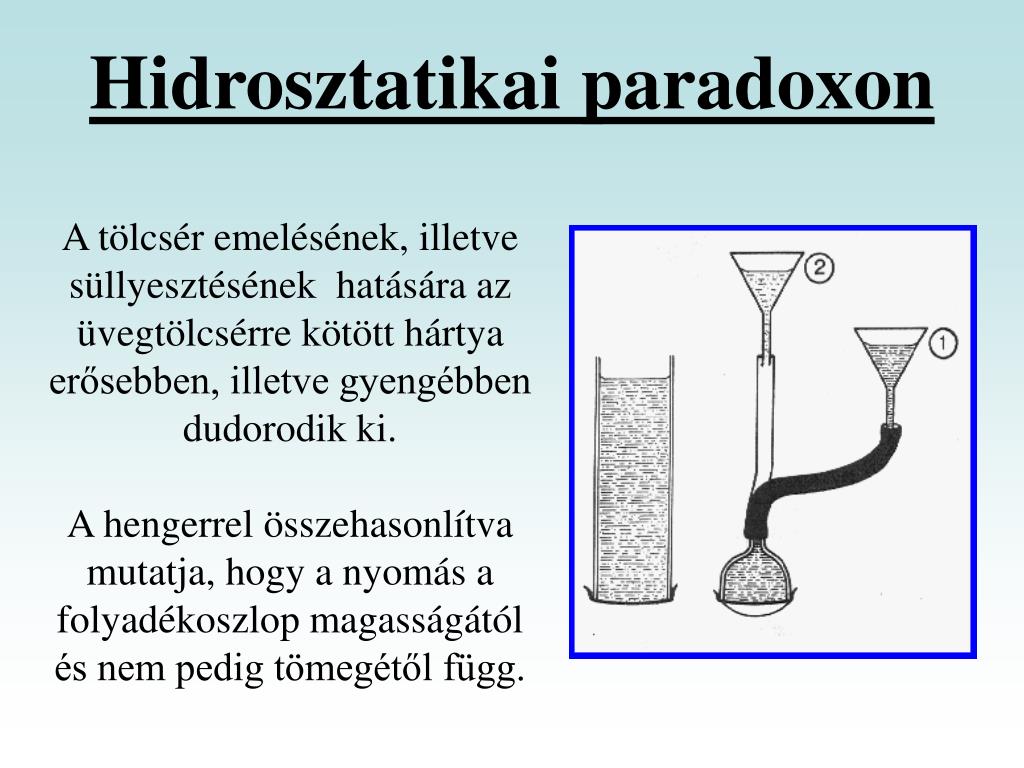

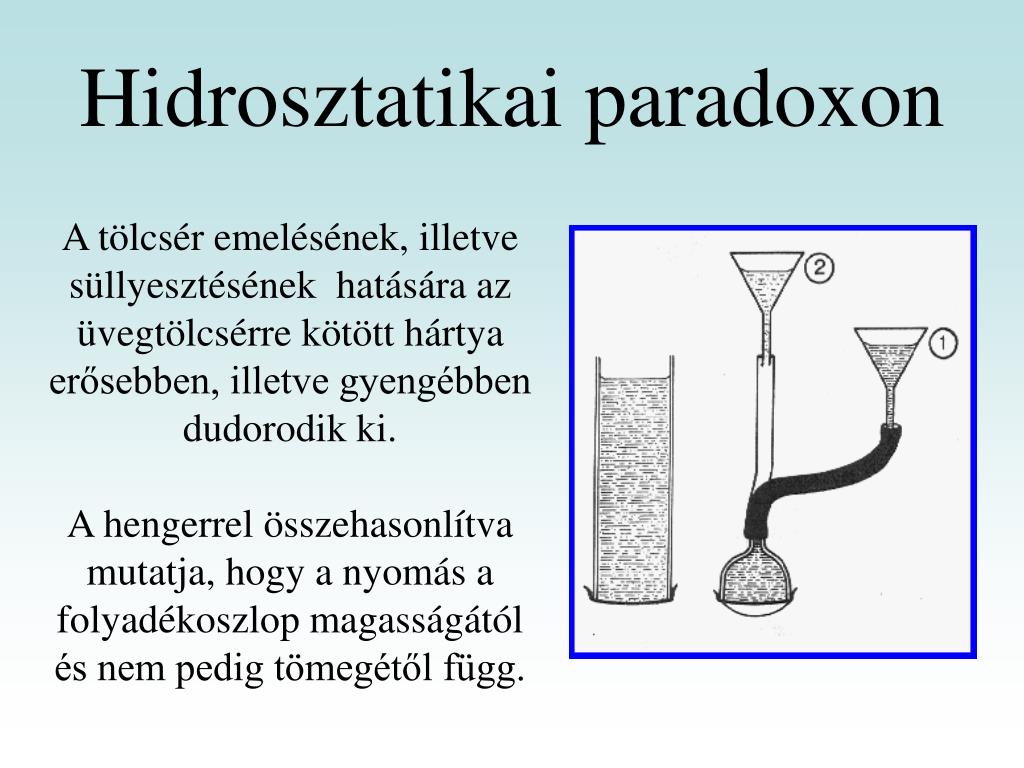

  12. Hidrosztatikai paradoxon A tölcsér emelésének, illetve süllyesztésének  hatására az üvegtölcsérre kötött hártya erősebben, illetve gyengébben dudorodik ki. A hengerrel összehasonlítva mutatja, hogy a nyomás a folyadékoszlop magasságától és nem pedig tömegétől függ.

  13. Öntsünk az egyik csőbe vizet a másikba ugyanannyi mennyiségű higanyt. Mi történik? A gumilap különbözőképpen domborodik ki.

  14. 2. A hidrosztatikai nyomás függ a folyadék sűrűségétől! Jele: ρ Mértékegysége: kg/m3

  15. Állapítsd meg milyen irányú a víz nyomása az alábbi kísérletnél! Folyadékoknak lefelé, felfelé és oldalra ható nyomása is van.

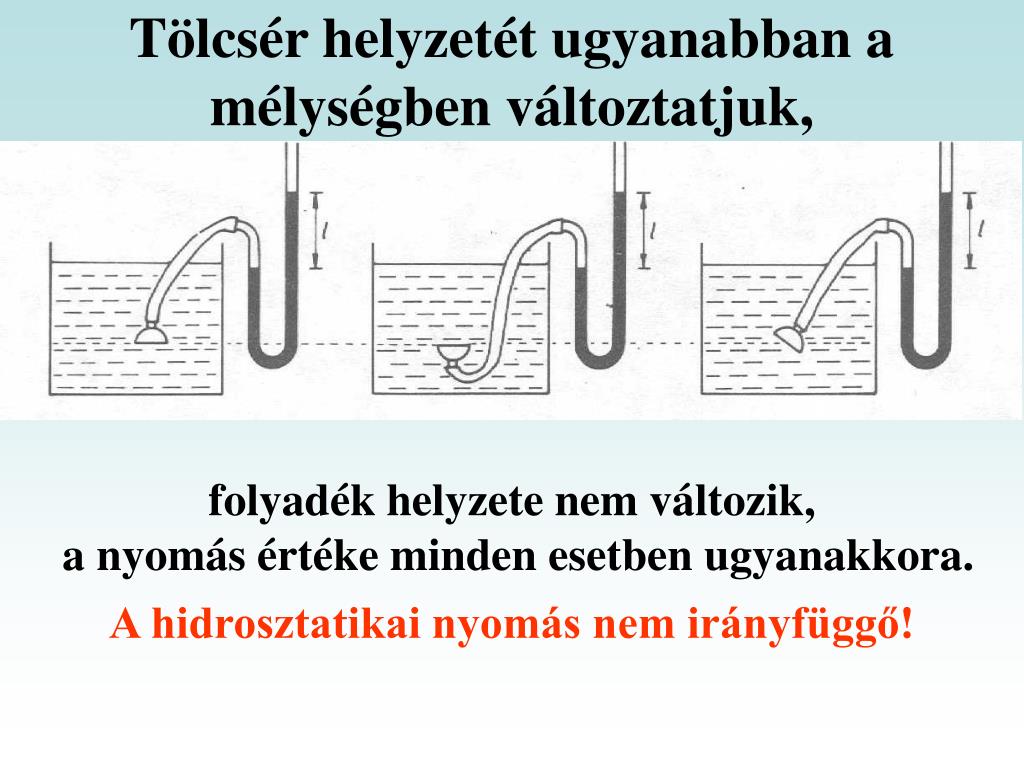

  16. Tölcsér helyzetét ugyanabban a mélységben változtatjuk, folyadék helyzete nem változik, a nyomás értéke minden esetben ugyanakkora. A hidrosztatikai nyomás nem irányfüggő!

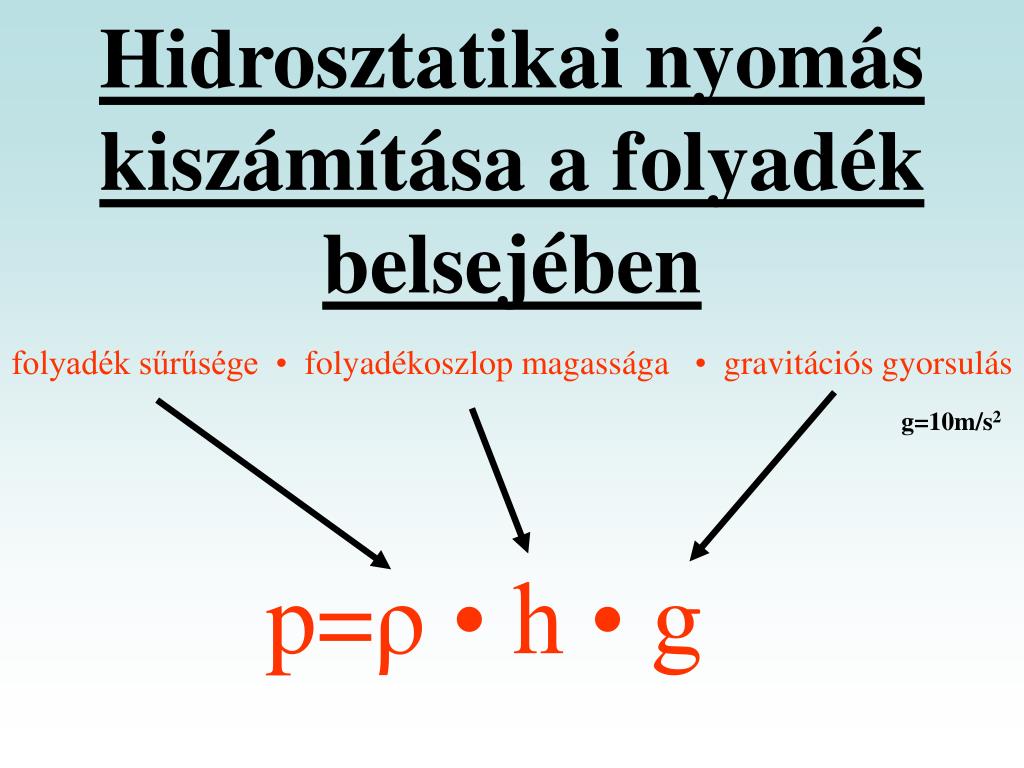

  17. Hidrosztatikai nyomás kiszámítása a folyadék belsejében folyadék sűrűsége • folyadékoszlop magassága • gravitációs gyorsulás g=10m/s2 p=ρ • h • g

  18. Hidrosztatikai nyomás a súlytalanság állapotában Ha lyukas flakonba vizet töltünk, akkor a lyukakon át spriccel ki a víz. Vízzel telt flakont kiejtjük a kezünkből, míg szabadon esik, addig nem folyik ki belőle a víz. A súlytalansági állapotban nincs a folyadékoknak hidrosztatikai nyomása.

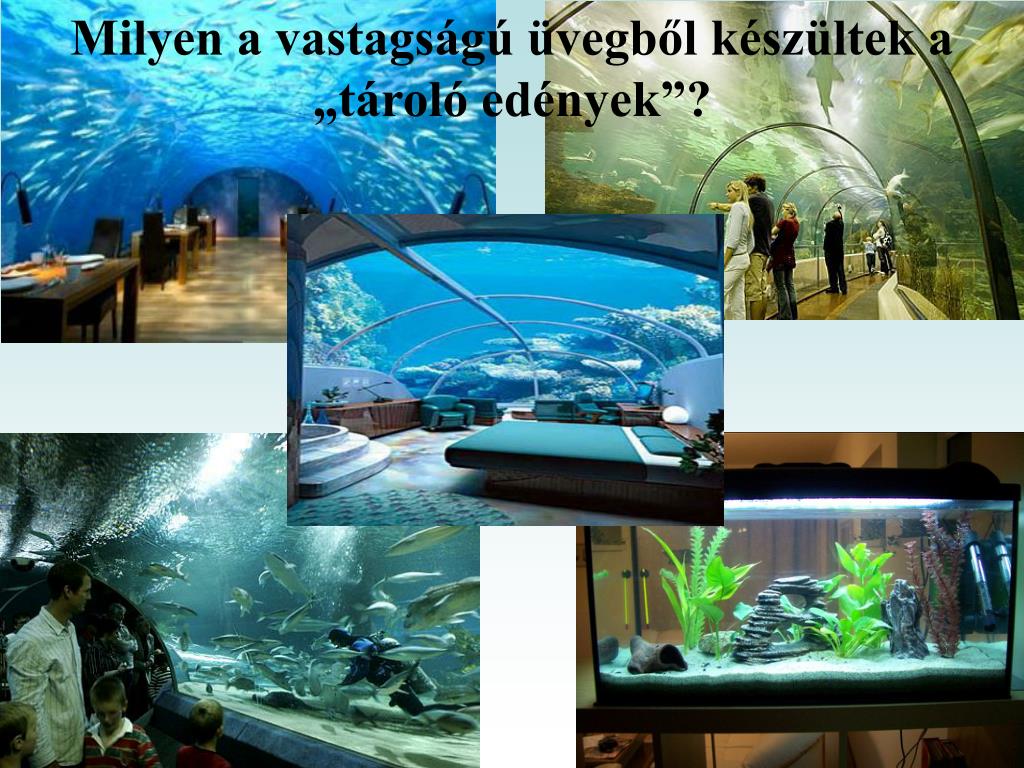

  19. Milyen a vastagságú üvegből készültek a „tároló edények”?

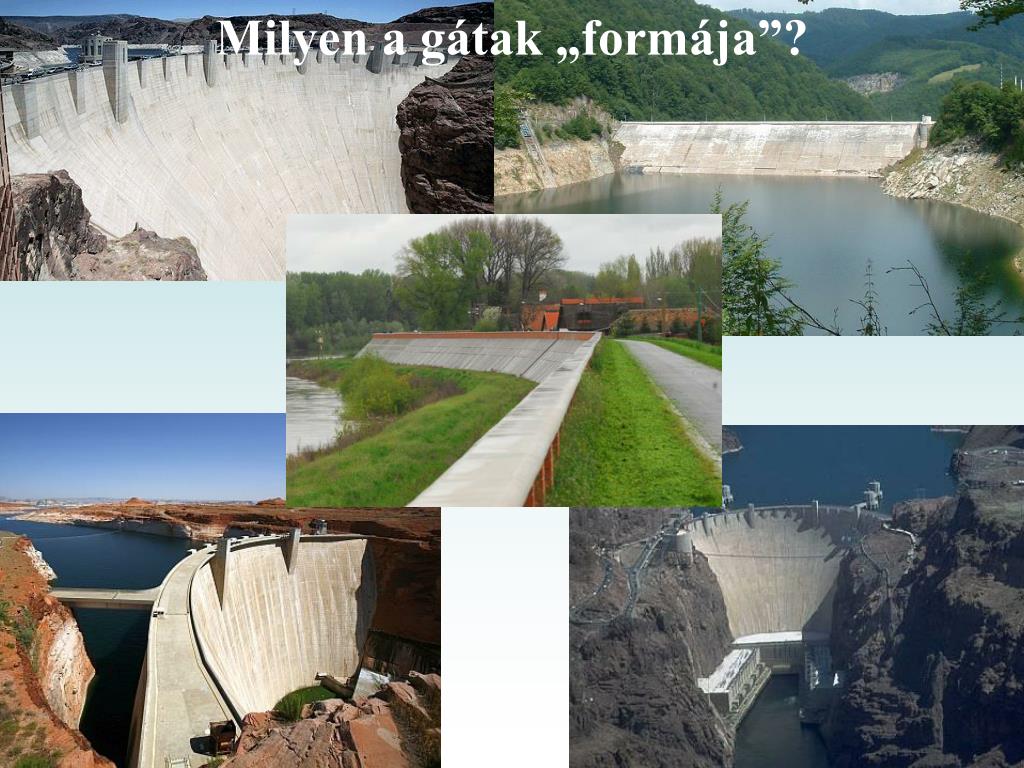

  20. Milyen a gátak „formája”?

  21. Helyezd el a búvárokat a tenger különböző mélységeiben!Milyen búvárfelszerelése vannak?

  22. Ha a nagyobb nyomású térből az ember túl hamar ér kisebb nyomású helyre, akkor lép fel dekompressziós, vagy keszonbetegség. Tünetei:izomfájdalom , fulladásérzés, fejfájás, remegés, mellcsont mögötti fájdalom, érzészavarok,kis pontszerű bőr alatti vérzések, öntudatzavar, stb.

  23. Keszonbetegség gyógyítása:A páciensek egy speciális kialakítású nyomásálló kamrában, keszon kamrában a normál légköri nyomásnál 2,5-szer nagyobb nyomáson 100%-os, orvosi tisztaságú oxigént lélegeznek be. A koncentráltan belélegzett oxigén a szokványos körülményeknél 15-20-szoros koncentrációban éri el a sejteket, szöveteket. A megnövekedett oxigénmennyiség hatására olyan élettani folyamatok indulnak be a szervezetben, amelyek a sérült, nehezen gyógyuló területek gyorsabb regenerációját idézik elő.

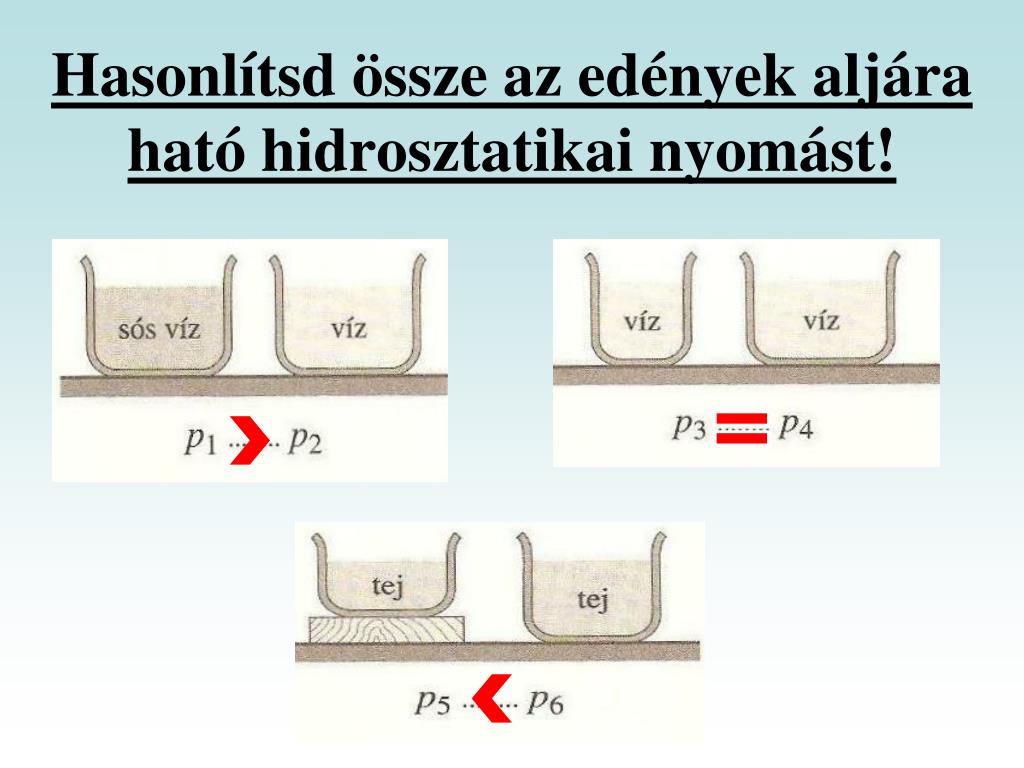

  24. Hasonlítsd össze az edények aljára ható hidrosztatikai nyomást!

  25. Az egyik végén gumihártyával lezárt üvegcsőbe töltsünk különböző magasságba vizet! Hasonlítsuk össze a gumihártyák megnyúlása alapján az edény alján észlelhető nyomást!

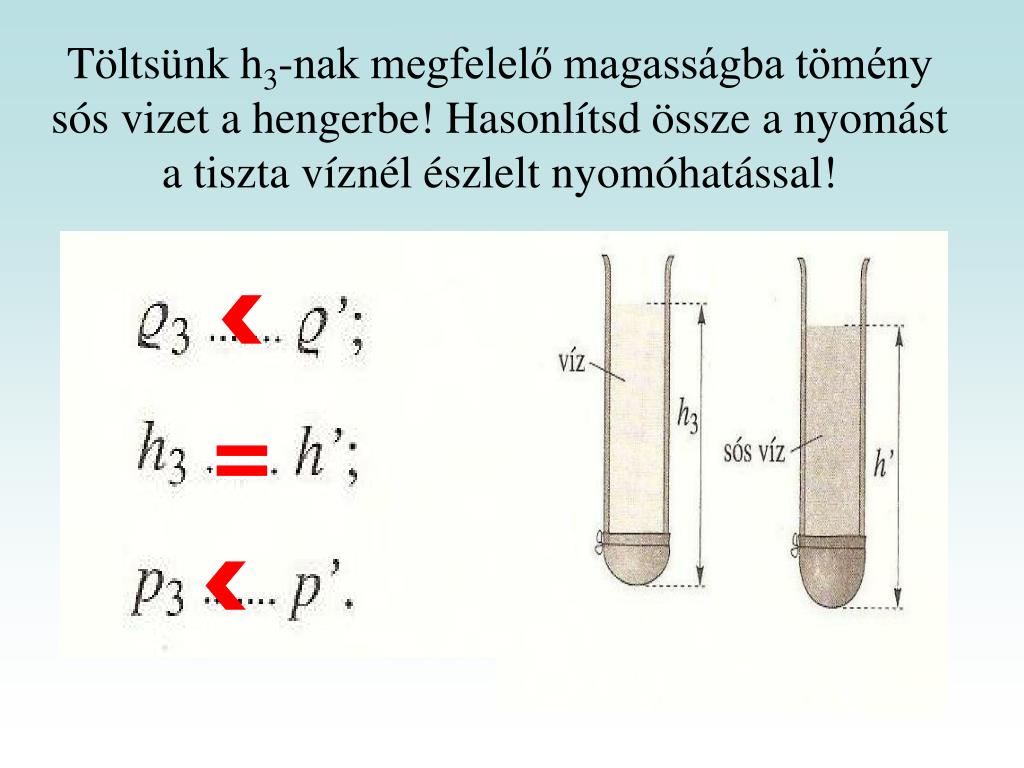

  26. Töltsünk h3-nak megfelelő magasságba tömény sós vizet a hengerbe! Hasonlítsd össze a nyomást a tiszta víznél észlelt nyomóhatással!

  27. Hasonlítsuk össze az azonos mélységben lévő, de különböző helyzetű gumihártya esetében a hidrosztatikai nyomásokat. p1…..p2… .p3 1. 3. 2.

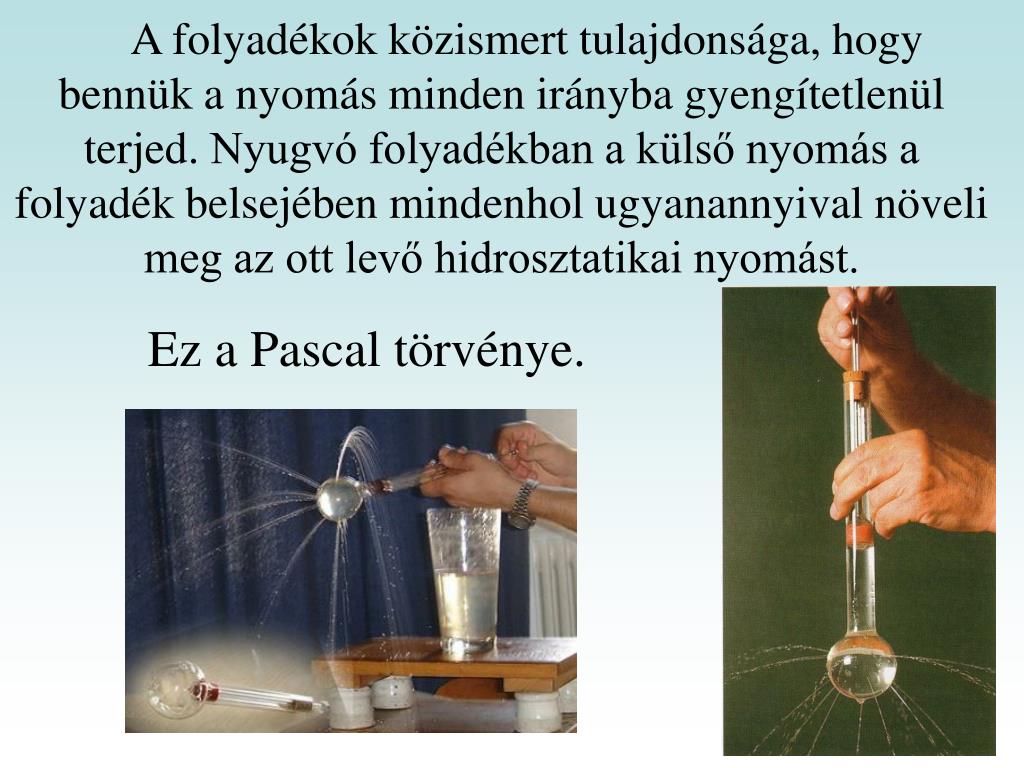

  28. A folyadékok közismert tulajdonsága, hogy bennük a nyomás minden irányba gyengítetlenül terjed. Nyugvó folyadékban a külső nyomás a folyadék belsejében mindenhol ugyanannyival növeli meg az ott levő hidrosztatikai nyomást. Ez a Pascal törvénye.

  29. Hidrosztatikai paradoxon A tölcsér emelésének, illetve süllyesztésének  hatására az üvegtölcsérre kötött hártya erősebben, illetve gyengébben dudorodik ki. A hengerrel összehasonlítva mutatja, hogy a nyomás a folyadékoszlop magasságától és nem pedig tömegétől függ.

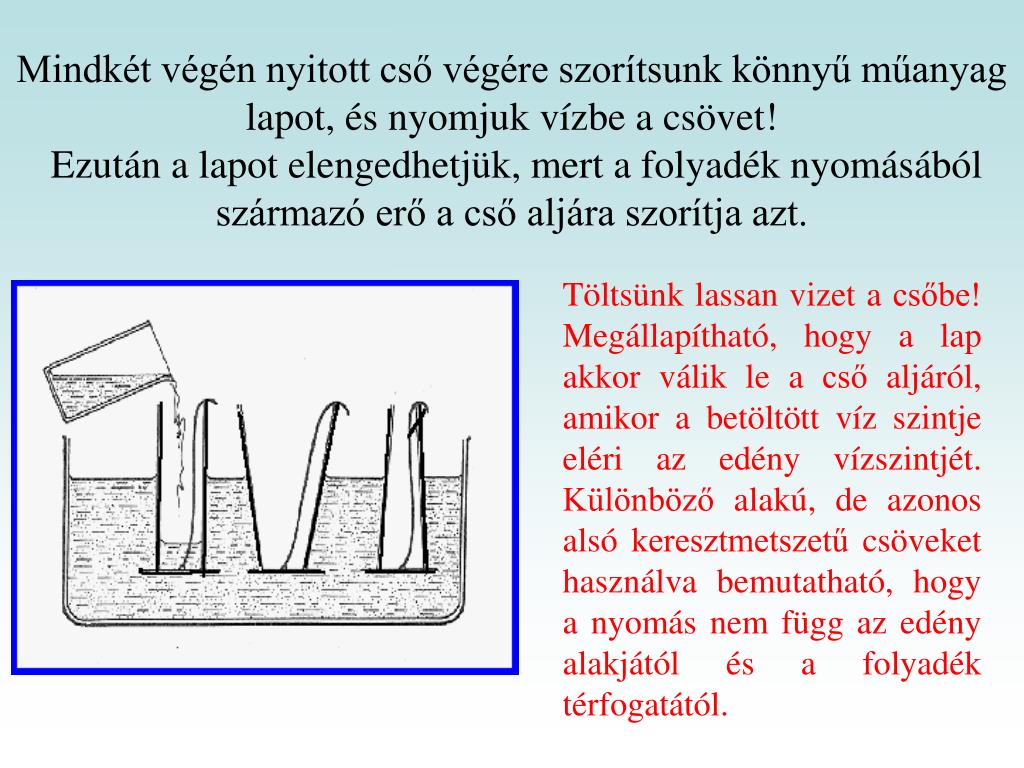

  30. Mindkét végén nyitott cső végére szorítsunk könnyű műanyag lapot, és nyomjuk vízbe a csövet! Ezután a lapot elengedhetjük, mert a folyadék nyomásából származó erő a cső aljára szorítja azt. Töltsünk lassan vizet a csőbe! Megállapítható, hogy a lap akkor válik le a cső aljáról, amikor a betöltött víz szintje eléri az edény vízszintjét. Különböző alakú, de azonos alsó keresztmetszetű csöveket használva bemutatható, hogy a nyomás nem függ az edény alakjától és a folyadék térfogatától.
