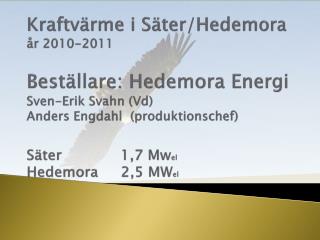

  1. Kraftvärme i Säter/Hedemoraår 2010-2011Beställare: Hedemora EnergiSven-Erik Svahn (Vd)Anders Engdahl (produktionschef)Säter 1,7 MwelHedemora 2,5 MWel

  2. Projektets idé Före Efter

  3. KVV Hedemora Energi • Projekten har drivits parallellt med i princip samma tidplaner. De enskilda delarna såsom pannor, turbiner, rörsystem etc har beställts från samma leverantörer och entreprenörer för båda anläggningarna samtidigt. • Projekten har pågått med rivning av delar på en produktionslinje samtidigt som annan produktionslinje varit i drift. • Bekymmer har varit att det varit mycket trångt i anläggningarna med många ställningar samtidigt som flera entreprenörer samtidigt har behövt arbeta i samma områden. • Bra har varit att samtliga entreprenörer har gjort sitt för att samarbetet under hela projektet har fortskridit med gott humör. • Sammanfattningsvis går anläggningarna mycket bra med stabil produktion och nöjda aktörer.

  4. Vad gjordes • Behöll huvuddelen av anläggningarna • Ökade effekten på förugnen (5-7MW resp.10-11MW) • Rev hetvattenpannor • Installerade nya ångpannor (40 bar. 450°C) • Installerade nya ångturbiner/generatorer/kondensorer • Installerade nya spädvatten- och matarvattensystem • Byggde nya turbinhallar samt lyfter taken • Säter får ny 10kV-matning

  5. Vad mer • Höja panneffekt • Producera el • Behålla flisandelen för FV-produktion • Dessutom effektivisera genom att: • Sänka returtemperaturen i FV-systemet • Öka lönsamheter (optimera driften med KVV+Ack+flis) • Utbilda personalen

  6. Systemprincip

  7. Produktion Hedemora

  8. Produktion Säter

  9. Entreprenadformer Förstudie-Kalkylering-Förfrågan-Upphandling-Projektledning • Delade entreprenader • Panna • Turbin-kondensor • Ombyggnad ugn • Mavatank • Mavapumpar • Spädvattenutrustning • Elmontage • Styr • Mek-montage diverse övrigt • Projektering rör

  10. Nyckeltal Säter/Hedemora • Ångdata 40 bar/450°C • Investering totalt 90 MSEK • Elproduktion 4,2 MW, 25 GWh • Värmeproduktion 12,8 MW, 75 GWh • Alfa-värde 0,33 • Återbetalningstid ca.7 år • Byggnadstid från stopp till fasning 6mån • Tid från beställn. till fasning mot nät 17 mån • Specifik investering 5300 kr/kWhth • Specifik investering 7100 kr/kWhv • Specifik investering 21400 kr/kWel

  11. Pannlyft Säter 7 MW, 40 bar/450C

  12. Montage ångdom Säter

  13. Mava-tank inlyft Säter

  14. Turbinfundament Säter

  15. Rosterombyggnad Säter

  16. Turbinrotor under balansering

  17. Turbin-Generator Säter

  18. Turbin Hedemora

  19. Mavapumpar Säter

  20. Vattenbehandling inkl. RO

  21. Doseringsutrustning panna

  22. Kondensor/säkerhetsventil

  23. Dumpventil till kondensor

  24. Renblåsning 1, Säter

  25. Renblåsning 2, Säter

  26. Renblåsning Hedemora

  27. Renblåsning Hedemora

  28. Tider Säter • Beställning av panna och turbin maj 2010 • Stopp för rivning panna 1 maj 2011 • Leverans turbin och kondensor 1 juni 2011 • Start torkeldning ugn och ångleverans panna 3 oktober 2011 • Renblåsningångledning klar 12 okt 2011 • Värmeleverans via kondensor 13 okt 2011 • Ånga på turbin 26 oktober 2011 • Fasning mot nät 27 okt 2011(300 kW) ”Sabina” • ”Automatisk drift” fr.o.m. 3 nov. 2011 • Prestandaprov och besiktning 2012, v5 • Övertagande

  29. Tider Hedemora • Beställning av panna och turbin maj 2010 • Stopp för rivning panna 1 maj 2011 • Leverans turbin och kondensor 7 juni 2011 • Start torkeldning ugn och ångleverans panna 11 november 2011 • Renblåsningångledning klar 17 nov 2011 • Värmeleverans via kondensor 20 nov 2011 • Ånga på turbin 3 dec 2011 • Fasning mot nät 4 dec 2011(500 kW) ” Barbro ” • ”Automatisk drift” fr.o.m. 4 dec 2011 • Prestandaprov och besiktning 2012, V5 • Övertagande
