Presentation Transcript


7049061

项目四

网络隔离与广播风暴控制


7049061

1.教学目标

□实现单交换机Port VLAN配置

□实现两交换机TAG VLAN配置,达到不同交换机同一Vlan内主机相通信


7049061

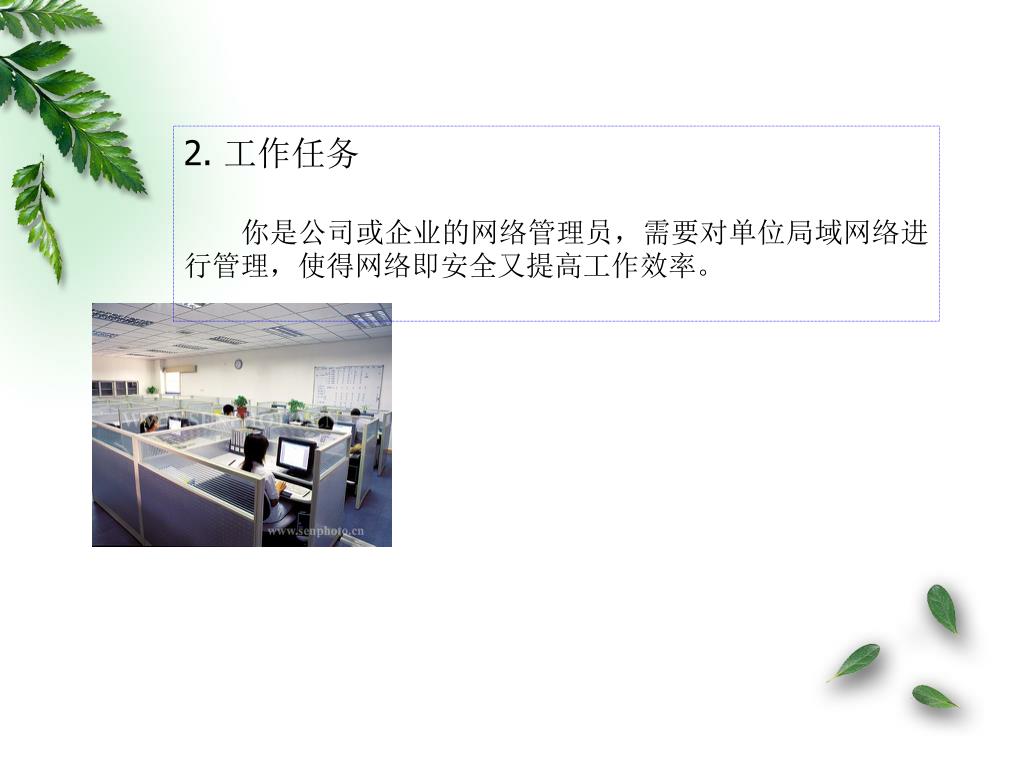

2. 工作任务

  你是公司或企业的网络管理员,需要对单位局域网络进行管理,使得网络即安全又提高工作效率。


7049061

模块1

交换机VLAN的建立与端口分配


7049061

1. 教学目标

□掌握交换机vlan划分方法,理解VLAN隔离作用

□掌握将交换机端口分配到VLAN中的操作技能


7049061

2. 工作任务

  任务:你是某公司网络管理员,公司有财务部、销售部等部门,公司领导要求你组建公司局域网,使各部门内部主机有一些业务往来可以相互访问,但部门之间为了安全禁止互访。


7049061

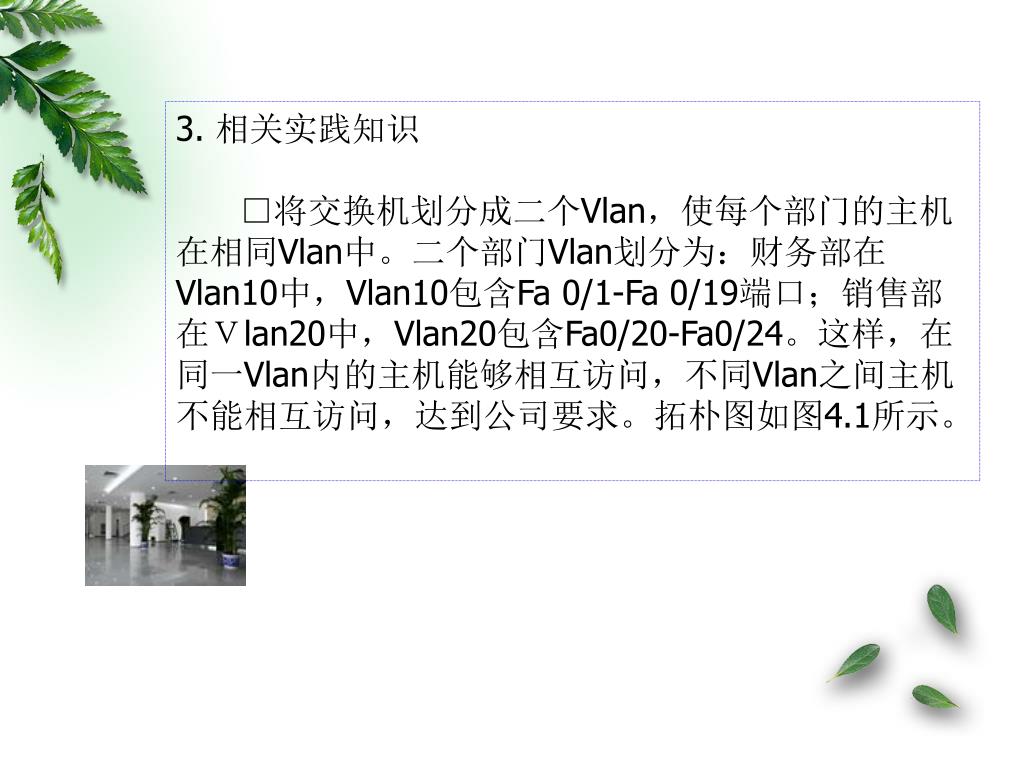

3. 相关实践知识

□将交换机划分成二个Vlan,使每个部门的主机在相同Vlan中。二个部门Vlan划分为:财务部在Vlan10中,Vlan10包含Fa 0/1-Fa 0/19端口;销售部在Vlan20中,Vlan20包含Fa0/20-Fa0/24。这样,在同一Vlan内的主机能够相互访问,不同Vlan之间主机不能相互访问,达到公司要求。拓朴图如图4.1所示。


7049061

图4.1 单个交换机划分Vlan


7049061

第1步:创建vlan 10

Switch(config)# vlan 10

Switch(config-vlan)#

第2步:命名为test10

Switch(config-vlan)# name test10

Switch(config-vlan)#exit

Switch(config)#

第3步:创建vlan 20,并命名

Switch(config)# vlan 20

Switch(config-vlan)# name test20

Switch(config-vlan)#Exit

Switch(config)#


7049061

第4步:分配端口到Vlan10

Switch (config)# interface fastethernet 0/1

Switch (config-if)# switch mode access

Switch (config-if)# switch access vlan 10

Switch (config)# interface range fastethernet 0/2-19

Switch (config-if-range)# switch Mode access

Switch (config-if-range)# switch access vlan 10

Switch (config-if-range)#end

Switch(config)#

第5步:分配端口到Vlan20


7049061

4. 相关理论知识

□VLAN概述

VLAN是虚拟局域网(Virtual Local Area Network)的简称,它是在一个物理网络上划分出来的逻辑网络 。

VLAN具体的优点:

(1)控制网络的广播流量

(2)简化网络管理,减少管理开销

(3)控制流量和提高网络的安全性

(4)提高网络的利用率


7049061

□创建、修改一个VLAN

(1)创建vlan

swicth(config)#vlan vlan-id

其中:VLAN-ID是一个新的VLAN号(1-4094)

(2)向VLAN分配Access接口

swicth(config)# Interface interface-id

swicth(config-if)# switchport mode access

swicth(config-if)# switchport access vlan vlan-id

(3)删除一个VLAN

swicth(config)#no vlan vlan-id


7049061

模块2

跨交换机相同VLAN的通信与控制


7049061

1. 教学目标

□理解交换机Tag VLAN工作原理;

□掌握Tag VLAN配置方法;

□理解Native VLAN概念并掌握其特点。


7049061

2. 工作任务

  你是某公司网络管理员,公司有财务部、销售部等部门,其中销售部门的计算机分布在几座楼内,但他们之间需要相互通信,公司领导要求你组建公司局域网,使各部门内部主机有一些业务往来可以相互访问,但部门之间为了安全禁止互访。


7049061

3. 相关实践知识

将销售部分的计算机分配到不同交换机的相同Vlan内,即将Vlan10分配到销售部,Vlan20分配到财务部门使用。并且,使两交换机相连接口设置为Trunk类型,所有Vlan数据都通过Trunk端口从一台交换机某一Vlan到达另一交换机同一Vlan中,拓朴图如图4.2所示。


7049061

图4.2 两个交换机Vlan间通信


7049061

第1步:创建vlan ,并分配相应端口

第2步:设置接口trunk模式

SwitchA (config)# interface fastethernet 0/24

SwitchA (config-if)# switchport mode trunk

SwitchA (config-if)#end

SwitchB (config)# interface fastethernet 0/24

SwitchB (config-if)# switchport mode trunk

SwitchB (config-if)#end

第3步:验证相同vlan能ping通,不同vlan不能ping通


7049061

4. 相关理论知识

□交换机接口分类

(1) 2层接口(L2 interface)

2层接口:Access Port和Trunk Port

(2) 3层接口(L3 interface)

3层接口:物理端口及虚拟端口

□2层交换机接口设置

Switch(config-if)#switchport mode access

Switch(config-if)#switchport mode trunk


7049061

□ 配置交换机接口

(1)一次配置一个端口

Switch(config)# interface Fastethernet 0/1

(插槽编号为0,端口在插槽上的编号为1 )

Switch(config-if)#

(2)一次配置一组端口

Switch(config)#interface range fastethernet 0/1-5, 0/7-8

(同时配置1-5,7-8端口)

Switch(config-if-range)#no shutdown

Switch(config-if-range)#


7049061

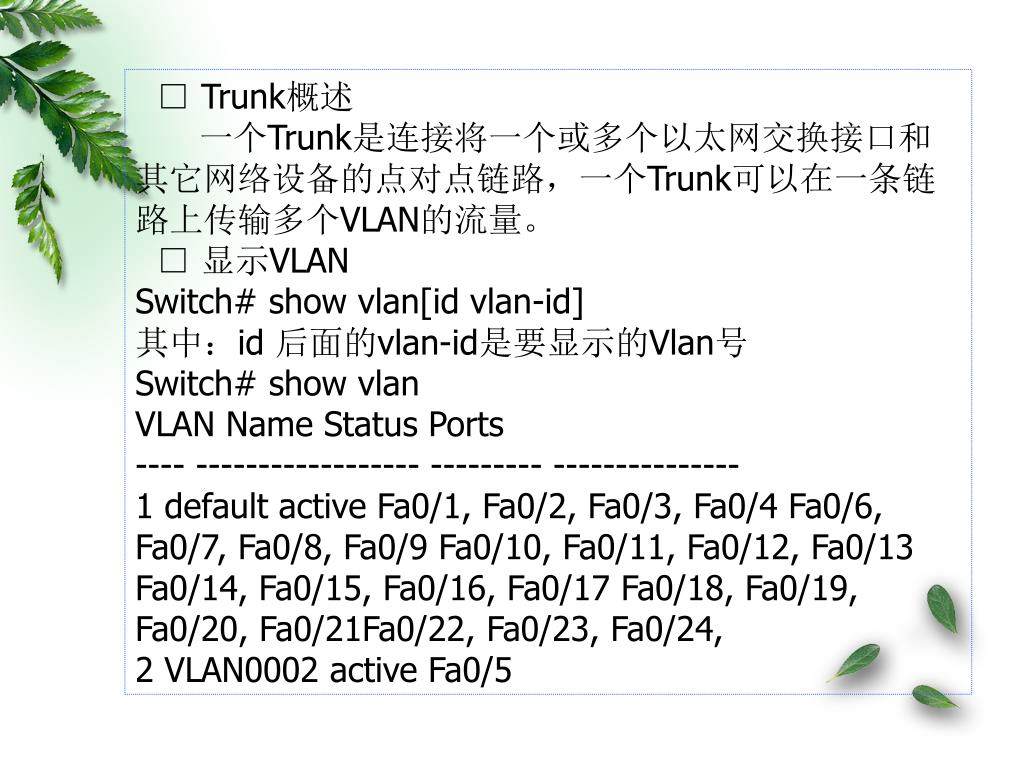

□ Trunk概述

一个Trunk是连接将一个或多个以太网交换接口和其它网络设备的点对点链路,一个Trunk可以在一条链路上传输多个VLAN的流量。

□ 显示VLAN

Switch# show vlan[id vlan-id]

其中:id 后面的vlan-id是要显示的Vlan号

Switch# show vlan

VLAN Name Status Ports

---- ------------------ --------- ---------------

1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4 Fa0/6, Fa0/7, Fa0/8, Fa0/9 Fa0/10, Fa0/11, Fa0/12, Fa0/13 Fa0/14, Fa0/15, Fa0/16, Fa0/17 Fa0/18, Fa0/19, Fa0/20, Fa0/21Fa0/22, Fa0/23, Fa0/24,

2 VLAN0002 active Fa0/5


7049061

项目结束
