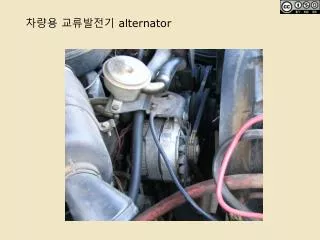

  1. 차량용 교류발전기 alternator

  2. 차량용 교류발전기 alternator 차축에 연결된 영구자석이 회전하여 교류 전류를 만든다.

  3. 교류발전기 AC generator 20 세기 초의 수력 발전기

  4. 복습 : 전류고리에 작용하는 토크 전류고리의 회전축 I 균일한자기장 B

  5. 복습 : 전류고리에 작용하는 토크 코일 면적 A = ab I 길이 b 길이 a 균일한 자기장 B

  6. 복습 : 전류고리에 작용하는 토크 균일한 자기장 B I I 자기장 B의 방향 q I I 전류 고리의 방향 면적 벡터 A 크기 : 전류 고리의 면적 방향 : 전류 고리에 수직(오른손 법칙)

  7. 복습 : 전류고리에 작용하는 토크 균일한 자기장 B 자기장 B의 방향 q

  8. 복습 : 전류고리에 작용하는 토크 균일한 자기장 B a/2  자기장 B의 방향  q

  9. 복습 : 전류고리에 작용하는 토크 균일한 자기장 B a/2 q 자기장 B의 방향 q 의 방향은 지면을 뚫고 나오는 방향이 된다. 면적 벡터 A 크기 : 전류 고리의 면적 방향 : 전류 고리에 수직(오른손 법칙)

  10. AC generator – 무엇이 다른가? 코일 면적 A = ab 길이 b 길이 a uniform magnetic field B

  11. AC generator

  12. AC generator

  13. AC generator 균일한자기장 B 자기장 B 코일 면의 방향 q

  14. 예제. 어떤 교류 발전기가 도선이 8번 감겨진 고리로 구성되어 있고, 고리의 단면적은 0.0900 m2이며, 전체 저항은 12 W이다. 이 고리가 0.500 T의 자기장 안에서 60 Hz 의 일정한 진동수로 회전하고 있다.

  15. 예제. 어떤 교류 발전기가 도선이 8번 감겨진 고리로 구성되어 있고, 고리의 단면적은 0.0900 m2이며, 전체 저항은 12 W이다. 이 고리가 0.500 T의 자기장 안에서 60 Hz 의 일정한 진동수로 회전하고 있다. (a) 최대 유도 기전력은 얼마인가? 136 V (b) 최대 유도 전류는 얼마인가?

  16. 예제. 어떤 교류 발전기가 도선이 8번 감겨진 고리로 구성되어 있고, 고리의 단면적은 0.0900 m2이며, 전체 저항은 12 W이다. 이 고리가 0.500 T의 자기장 안에서 60 Hz 의 일정한 진동수로 회전하고 있다. (d) 코일을 회전시키기 위한 최대 토크는 얼마인가? 자기 토크

  17. 복습 : 전동기 균일한 자기장 B a/2  자기장 B의 방향  q 현재 상태에서 자기 선속은 감소하는 중이다. 따라서 유도기전력이 자기 선속을 증가시키는 방향으로 작용하게 된다.
