Presentation Transcript


Pou it vw na cpp

Použití VW na CPP

Pavel Borovička

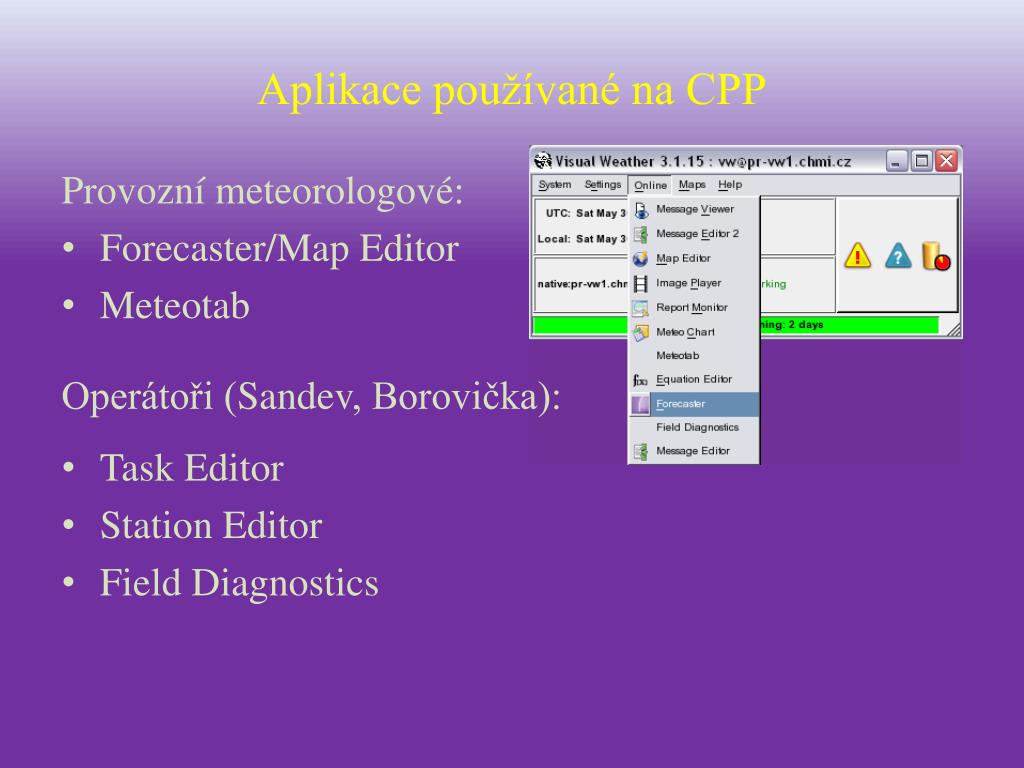

Aplikace pou van na cpp

Aplikace používané na CPP

Provozní meteorologové:

  • Forecaster/Map Editor

  • Meteotab

    Operátoři (Sandev, Borovička):

  • Task Editor

  • Station Editor

  • FieldDiagnostics

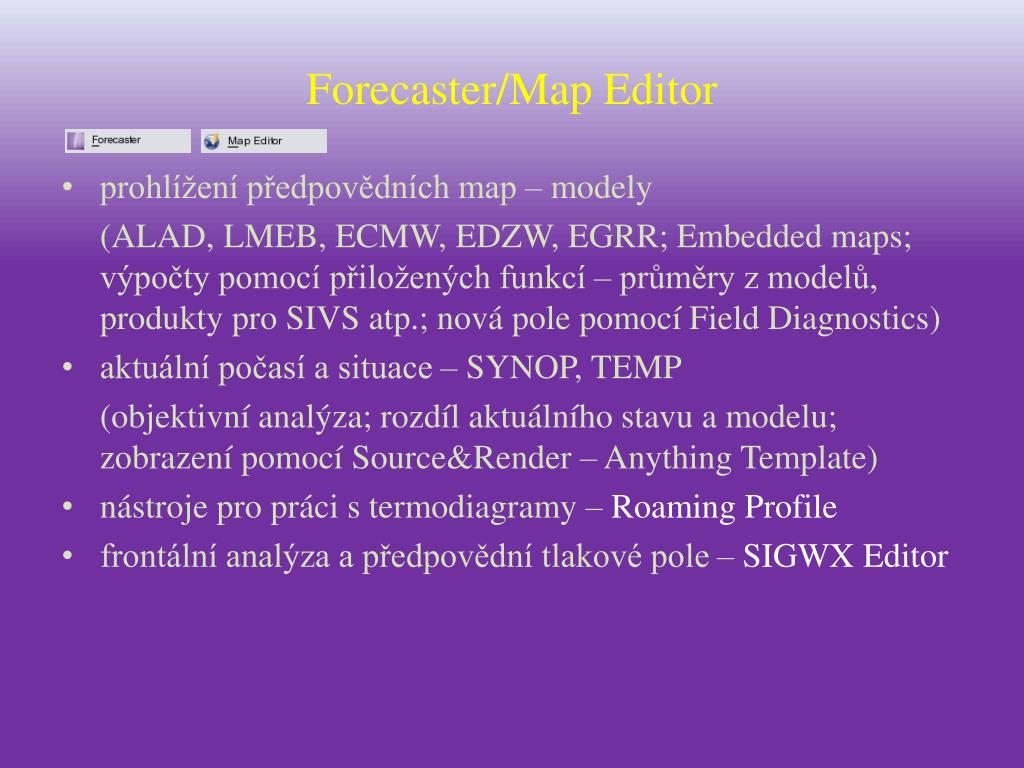

Forecaster map editor

Forecaster/Map Editor

  • prohlížení předpovědních map – modely

    (ALAD, LMEB, ECMW, EDZW, EGRR; Embeddedmaps; výpočty pomocí přiložených funkcí – průměry z modelů, produkty pro SIVS atp.; nová pole pomocí FieldDiagnostics)

  • aktuální počasí a situace – SYNOP, TEMP

    (objektivní analýza; rozdíl aktuálního stavu a modelu; zobrazení pomocí Source&Render – AnythingTemplate)

  • nástroje pro práci s termodiagramy – Roaming Profile

  • frontální analýza a předpovědní tlakové pole – SIGWX Editor


Forecaster map editor1

Forecaster/Map Editor

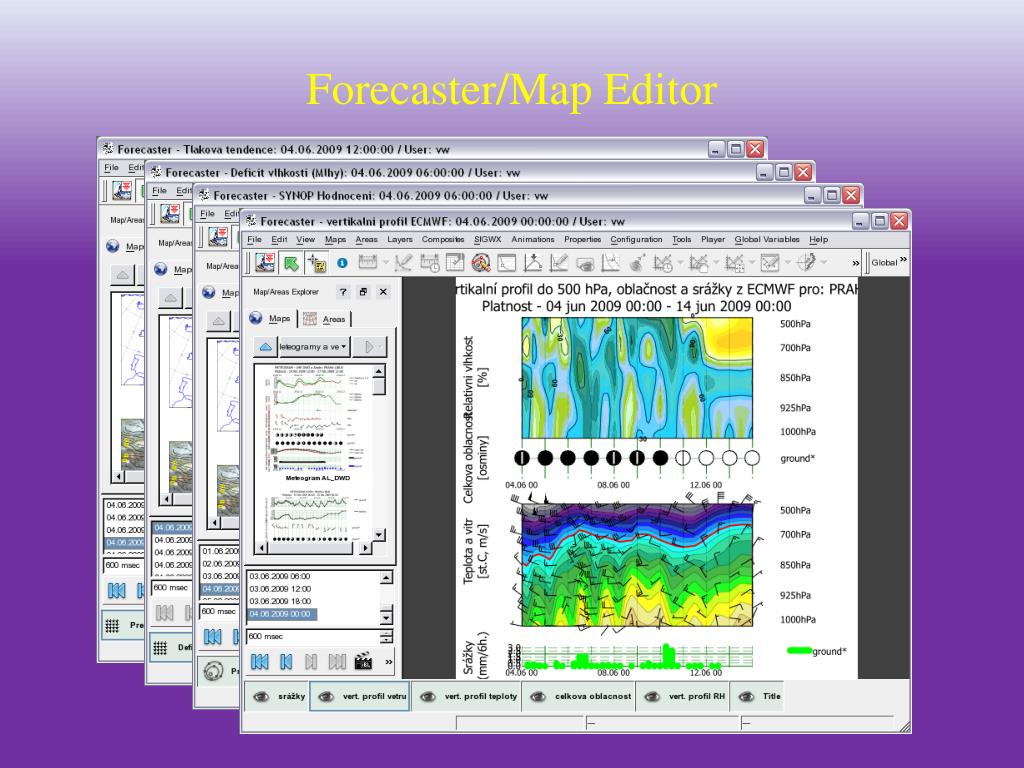

Forecaster map editor2

Forecaster/Map Editor

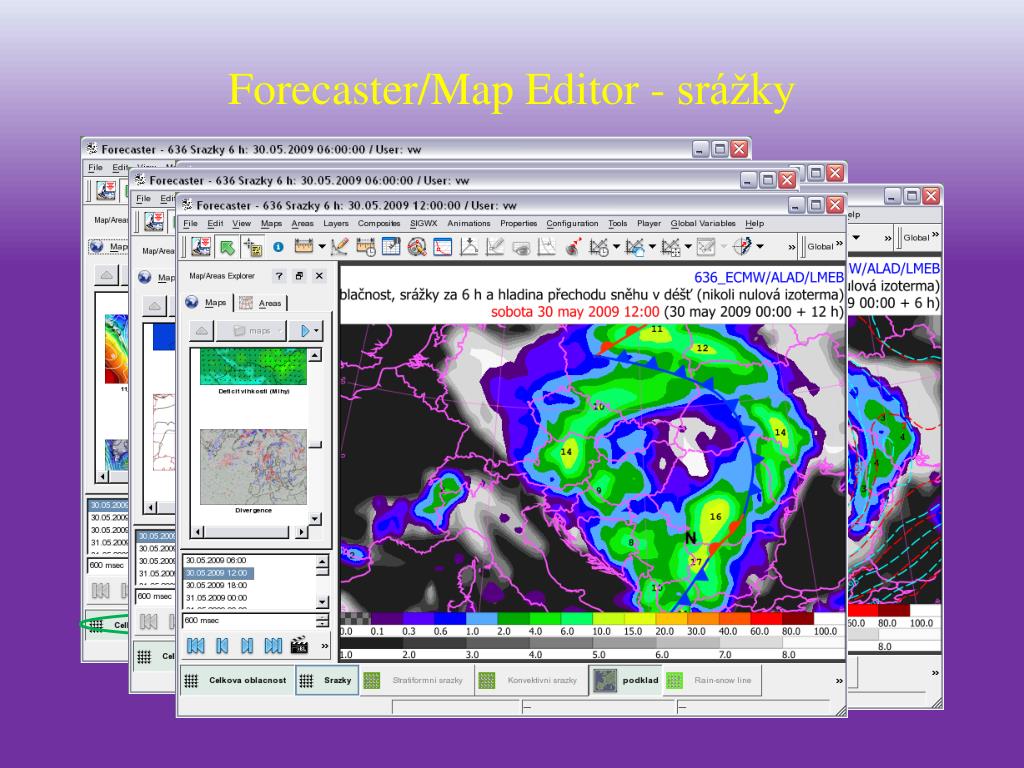

Forecaster map editor sr ky

Forecaster/Map Editor - srážky


Forecaster map editor sr ky1

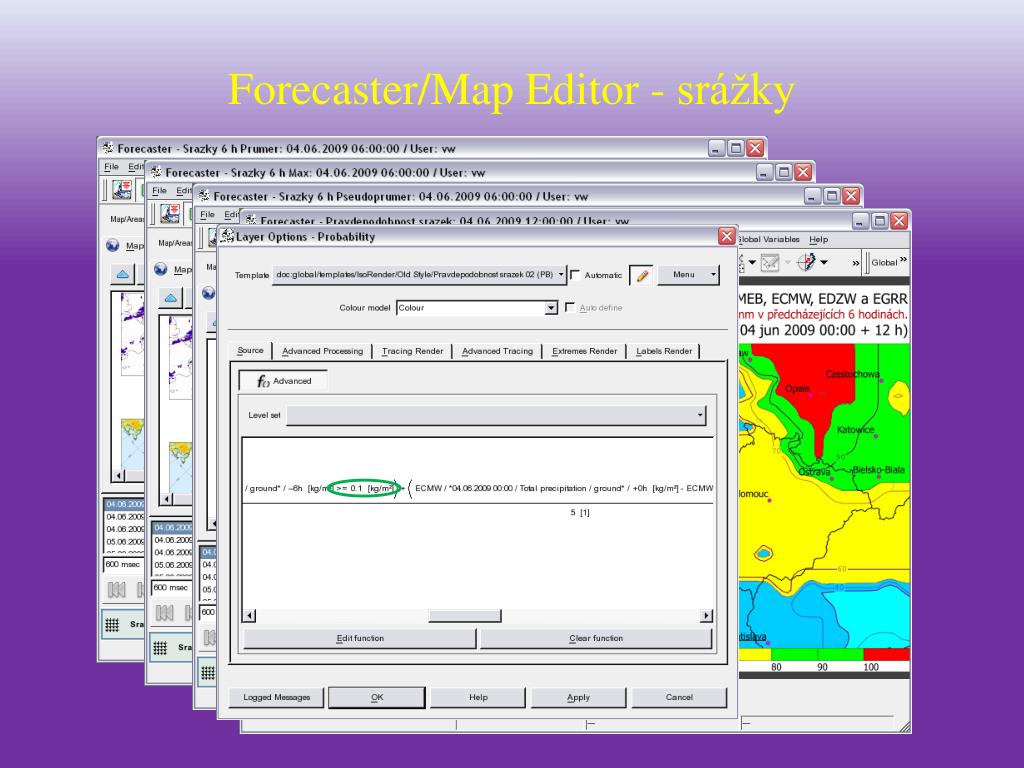

Forecaster/Map Editor - srážky


Forecaster map editor bou ky

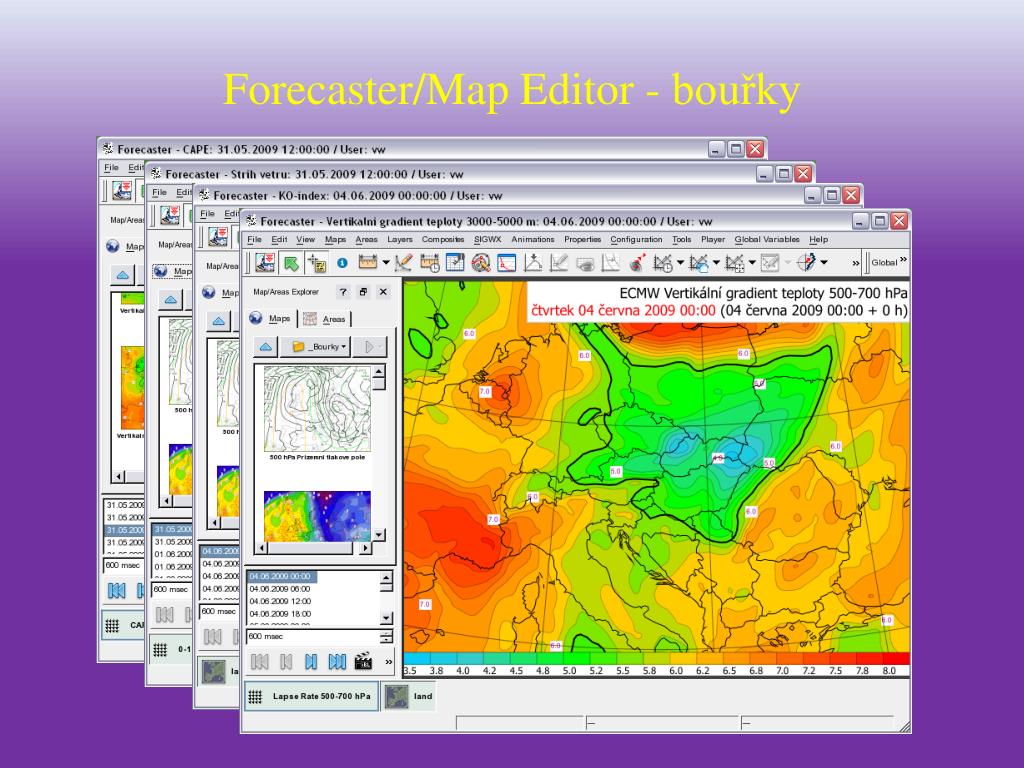

Forecaster/Map Editor - bouřky


Forecaster map editor synop

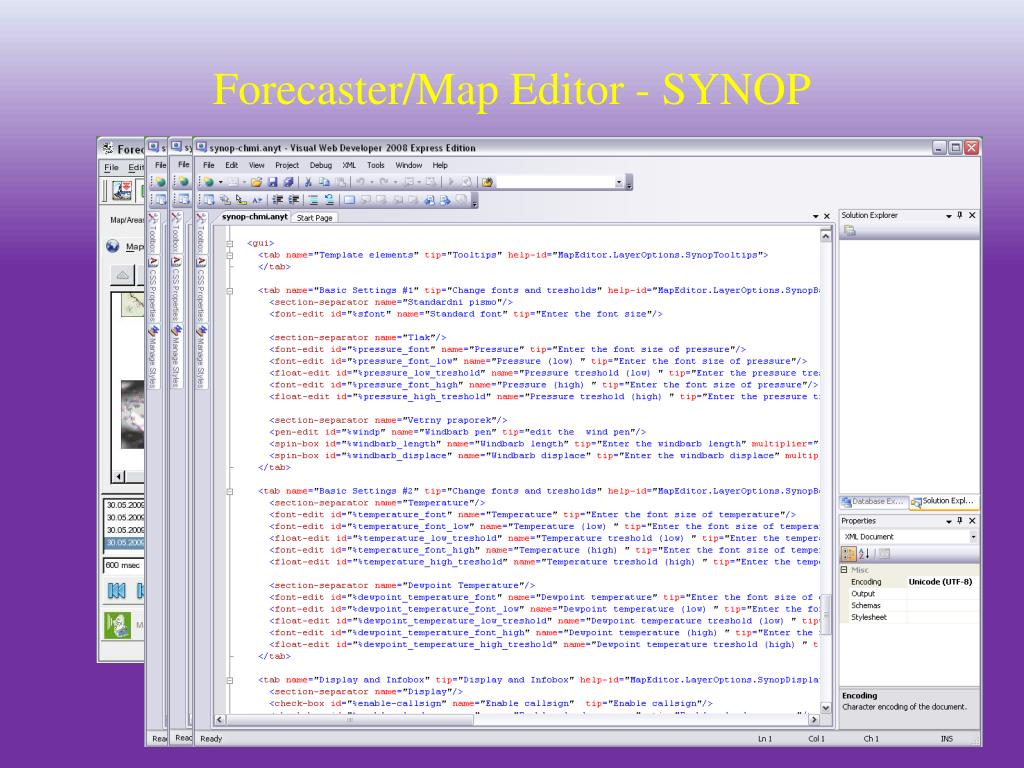

Forecaster/Map Editor - SYNOP

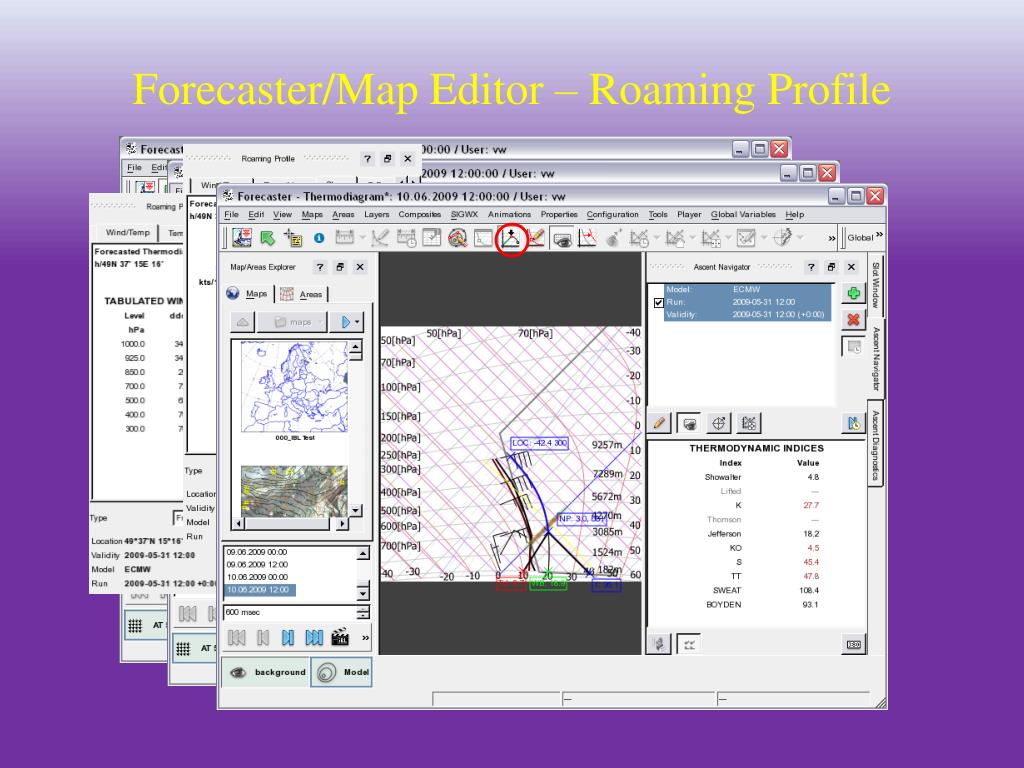

Forecaster map editor roaming profile

Forecaster/Map Editor – Roaming Profile


Field diagnostics

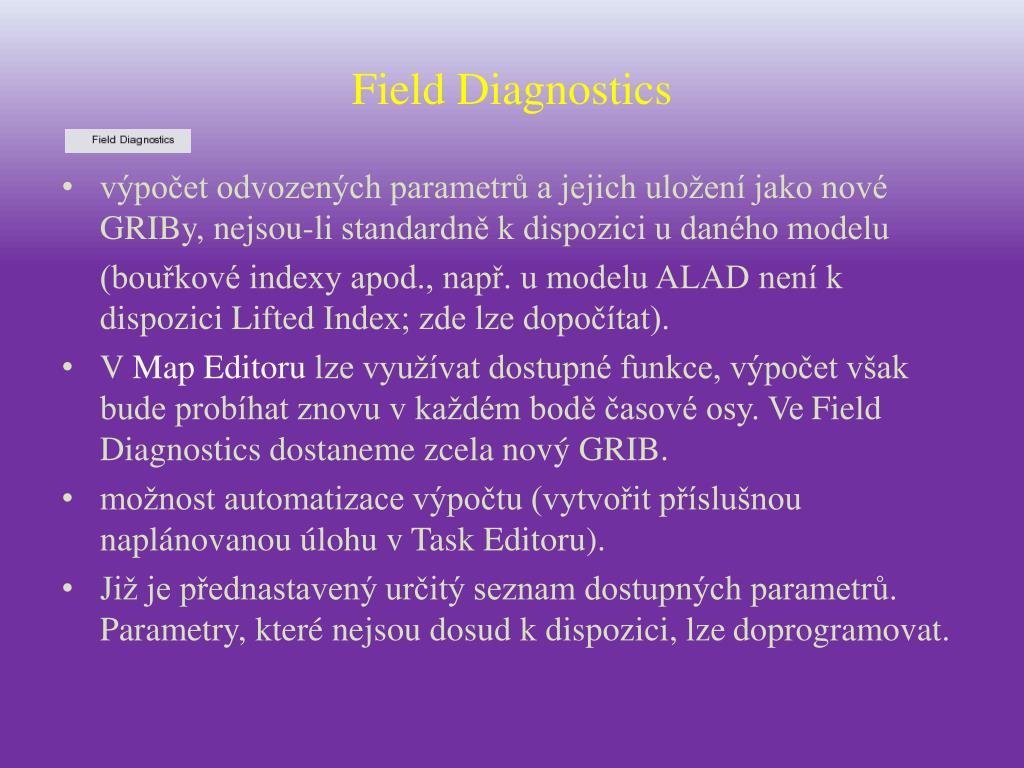

Field Diagnostics

  • výpočet odvozených parametrů a jejich uložení jako nové GRIBy, nejsou-li standardně k dispozici u daného modelu

    (bouřkové indexy apod., např. u modelu ALAD není k dispozici Lifted Index; zde lze dopočítat).

  • V Map Editoru lze využívat dostupné funkce, výpočet však bude probíhat znovu v každém bodě časové osy. Ve FieldDiagnostics dostaneme zcela nový GRIB.

  • možnost automatizace výpočtu (vytvořit příslušnou naplánovanou úlohu v Task Editoru).

  • Již je přednastavený určitý seznam dostupných parametrů. Parametry, které nejsou dosud k dispozici, lze doprogramovat.


Field diagnostics1

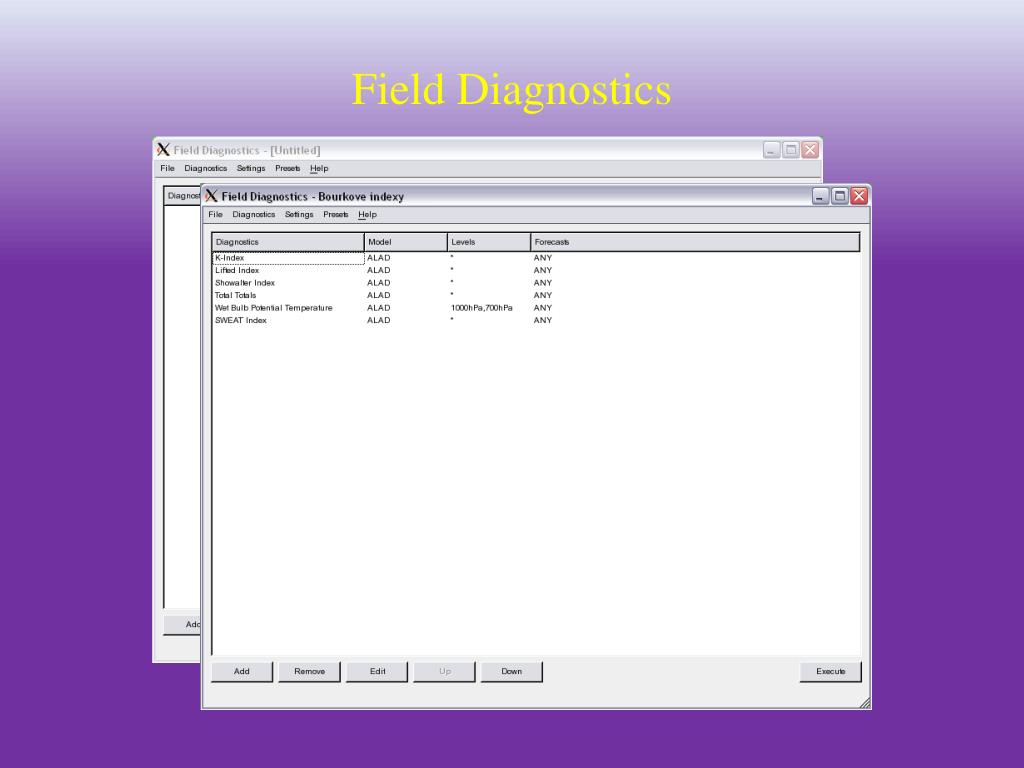

Field Diagnostics


Field diagnostics2

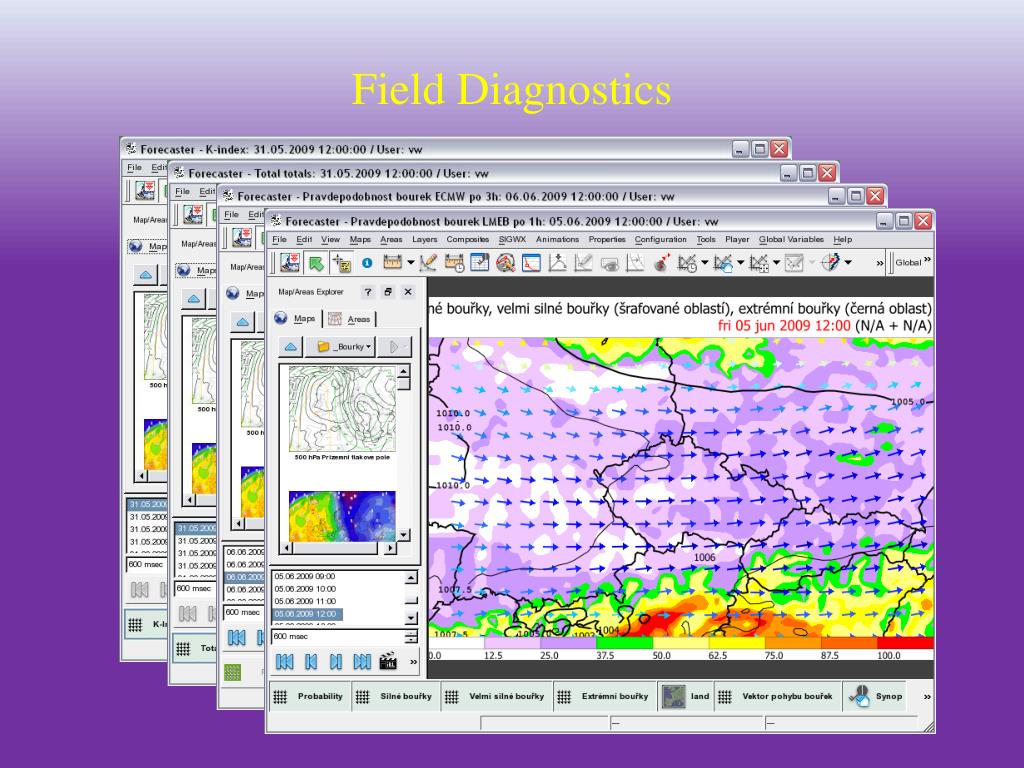

Field Diagnostics


Task editor

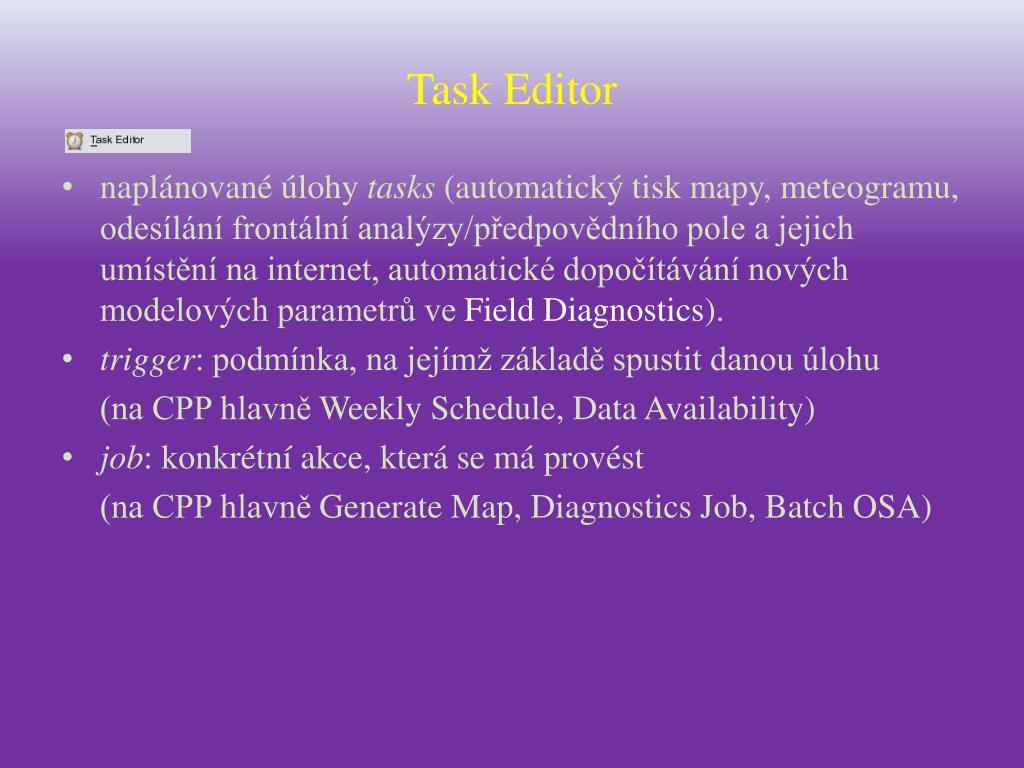

Task Editor

  • naplánované úlohy tasks (automatický tisk mapy, meteogramu, odesílání frontální analýzy/předpovědního pole a jejich umístění na internet, automatické dopočítávání nových modelových parametrů ve FieldDiagnostics).

  • trigger: podmínka, na jejímž základě spustit danou úlohu

    (na CPP hlavně Weekly Schedule, Data Availability)

  • job: konkrétní akce, která se má provést

    (na CPP hlavně Generate Map, Diagnostics Job, Batch OSA)


Task editor1

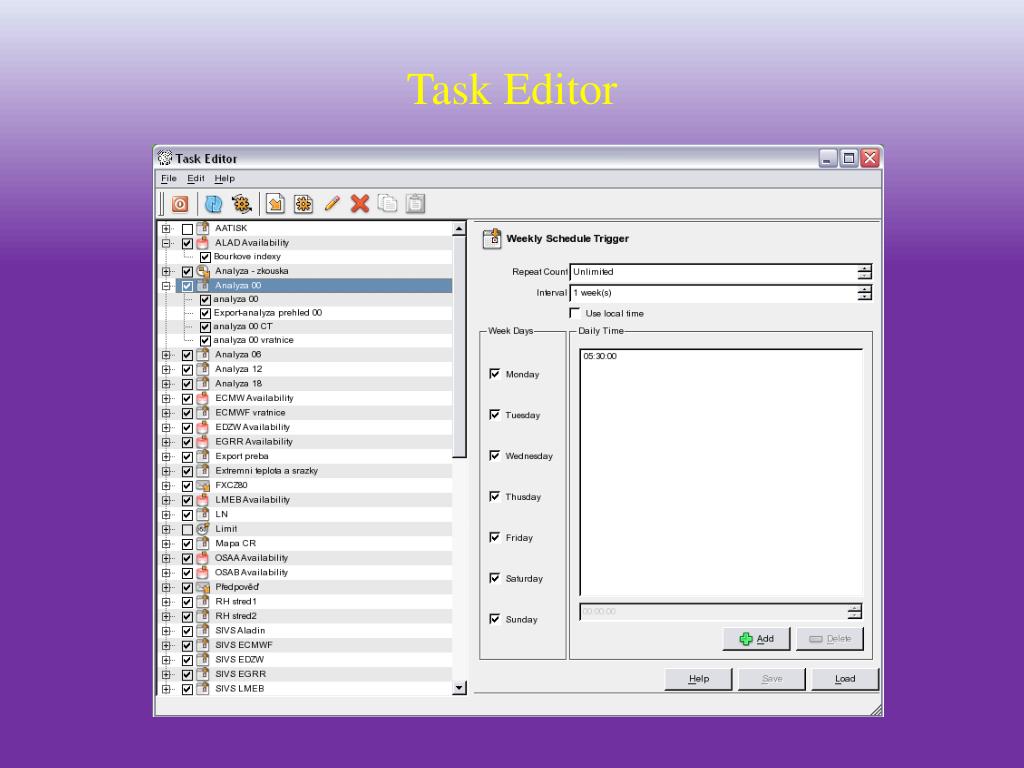

Task Editor

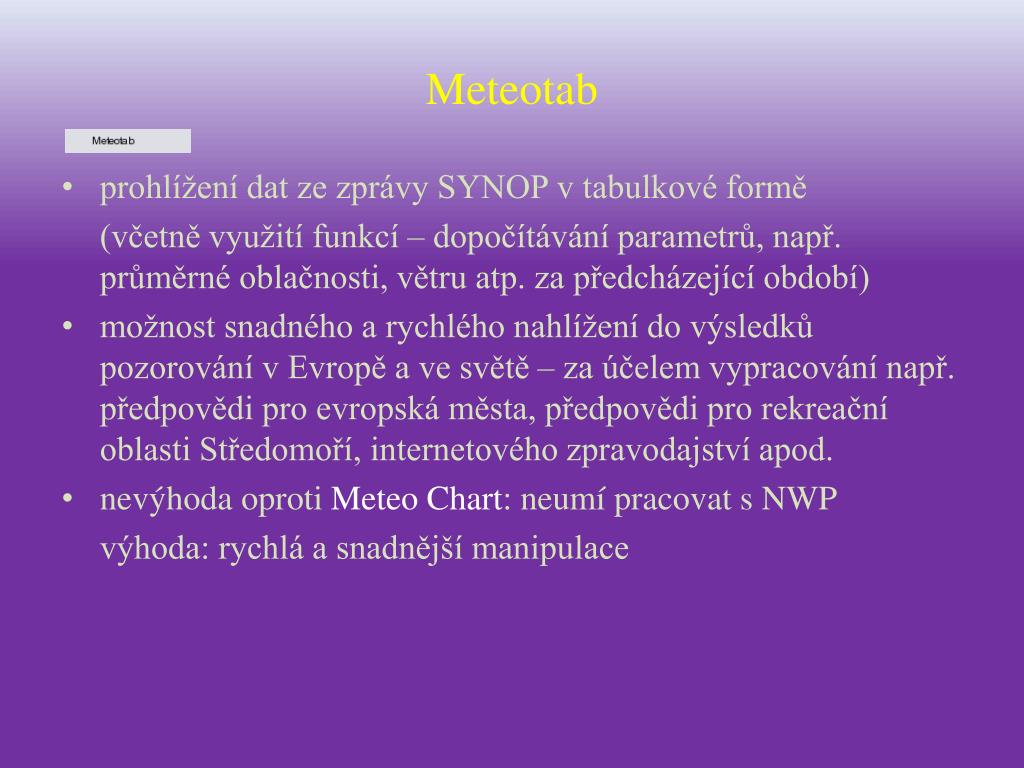

Meteotab

Meteotab

  • prohlížení dat ze zprávy SYNOP v tabulkové formě

    (včetně využití funkcí – dopočítávání parametrů, např. průměrné oblačnosti, větru atp. za předcházející období)

  • možnost snadného a rychlého nahlížení do výsledků pozorování v Evropě a ve světě – za účelem vypracování např. předpovědi pro evropská města, předpovědi pro rekreační oblasti Středomoří, internetového zpravodajství apod.

  • nevýhoda oproti Meteo Chart: neumí pracovat s NWP

    výhoda: rychlá a snadnější manipulace

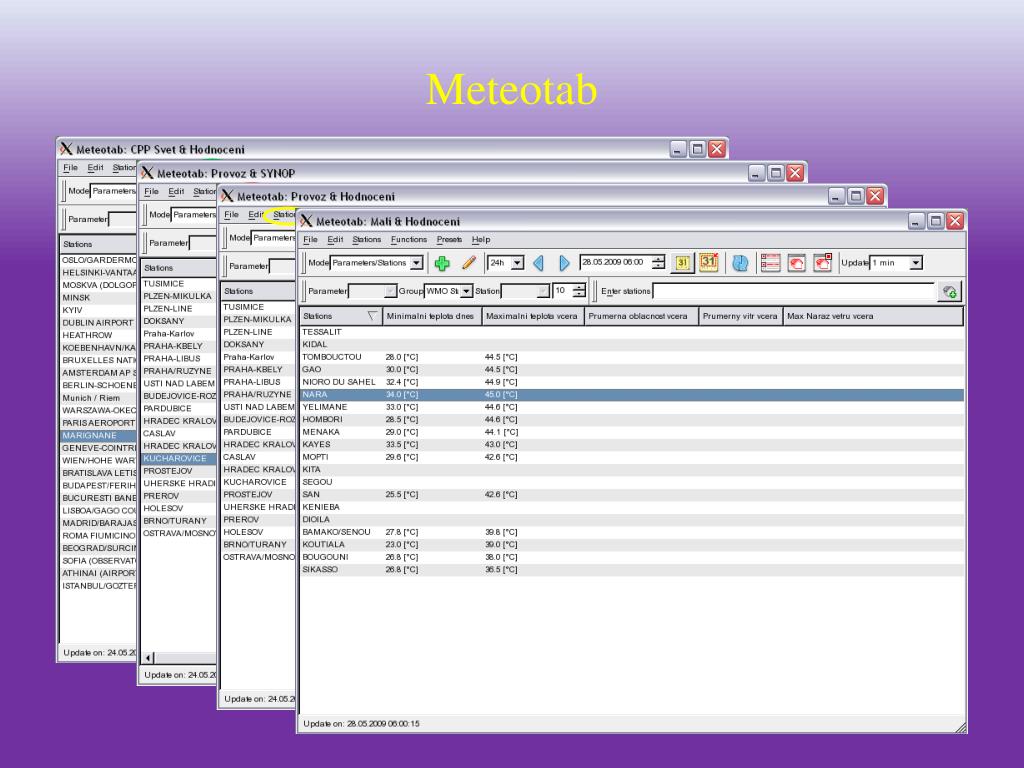

Meteotab1

Meteotab


Station editor

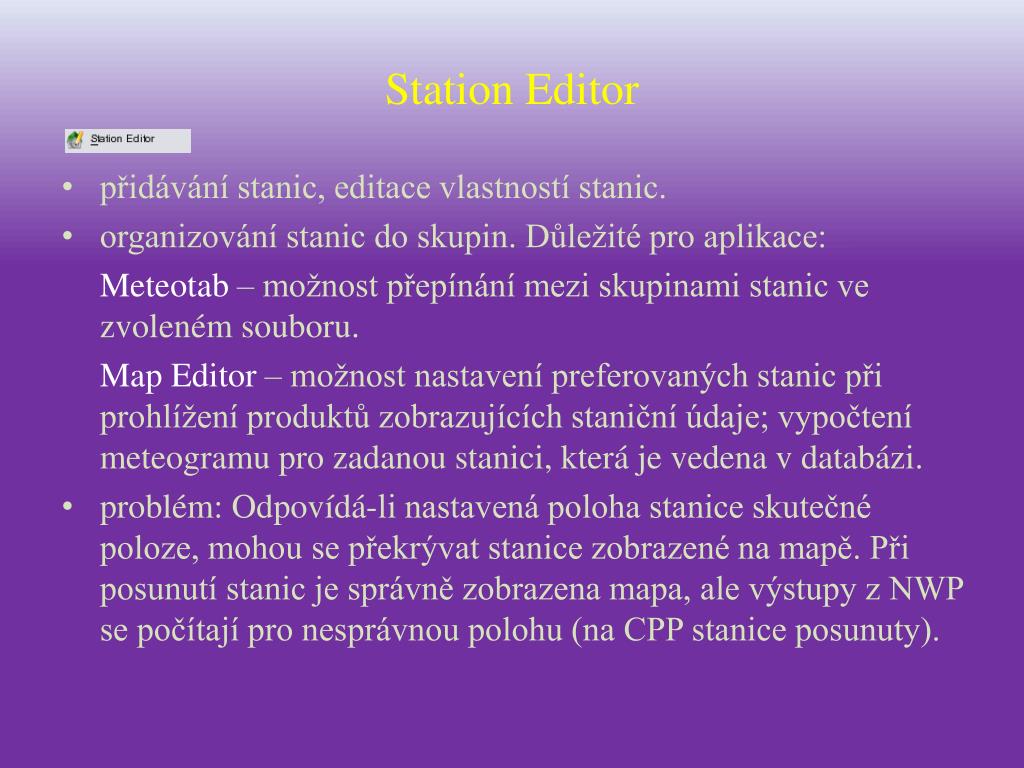

Station Editor

  • přidávání stanic, editace vlastností stanic.

  • organizování stanic do skupin. Důležité pro aplikace:

    Meteotab – možnost přepínání mezi skupinami stanic ve zvoleném souboru.

    Map Editor – možnost nastavení preferovaných stanic při prohlížení produktů zobrazujících staniční údaje; vypočtení meteogramu pro zadanou stanici, která je vedena v databázi.

  • problém: Odpovídá-li nastavená poloha stanice skutečné poloze, mohou se překrývat stanice zobrazené na mapě. Při posunutí stanic je správně zobrazena mapa, ale výstupy z NWP se počítají pro nesprávnou polohu (na CPP stanice posunuty).

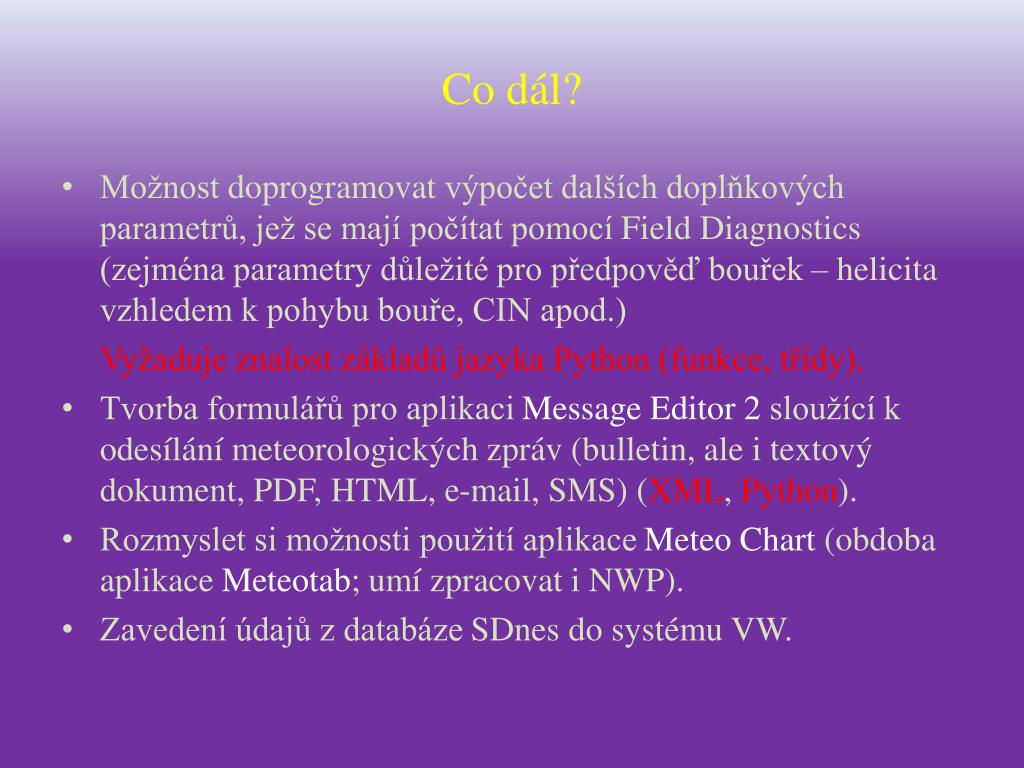

Co d l

Co dál?

  • Možnost doprogramovat výpočet dalších doplňkových parametrů, jež se mají počítat pomocí FieldDiagnostics (zejména parametry důležité pro předpověď bouřek – helicita vzhledem k pohybu bouře, CIN apod.)

    Vyžaduje znalost základů jazyka Python (funkce, třídy).

  • Tvorba formulářů pro aplikaci Message Editor 2 sloužící k odesílání meteorologických zpráv (bulletin, ale i textový dokument, PDF, HTML, e-mail, SMS) (XML, Python).

  • Rozmyslet si možnosti použití aplikace Meteo Chart (obdoba aplikace Meteotab; umí zpracovat i NWP).

  • Zavedení údajů z databáze SDnes do systému VW.


Co d l1

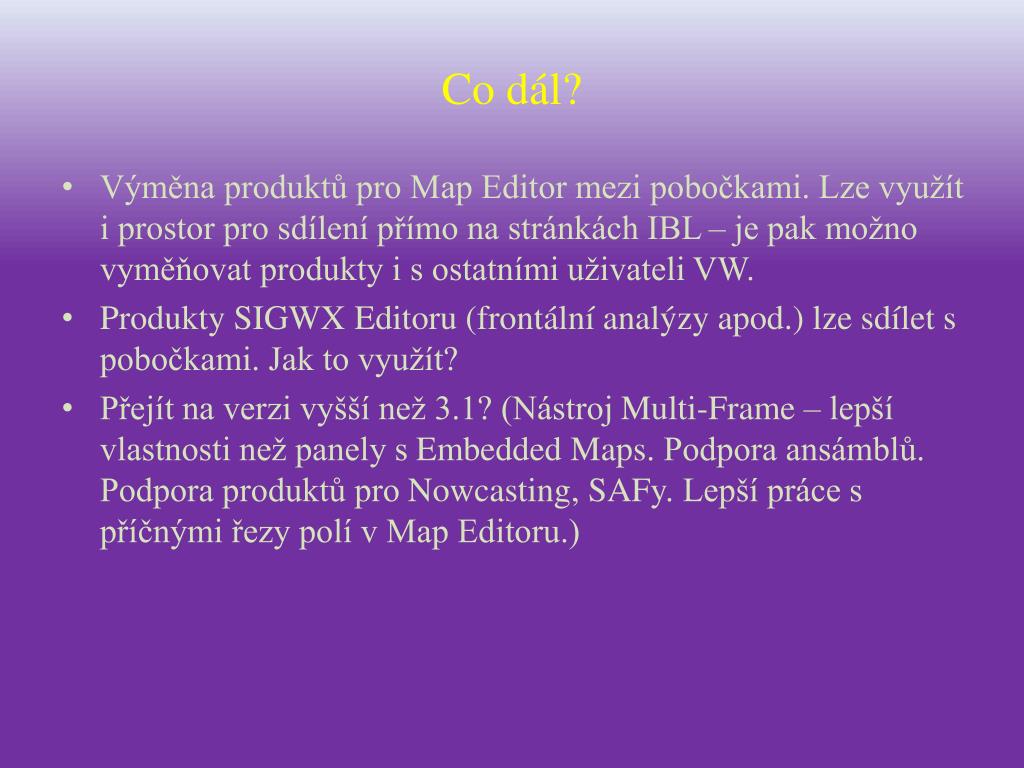

Co dál?

  • Výměna produktů pro Map Editor mezi pobočkami. Lze využít i prostor pro sdílení přímo na stránkách IBL – je pak možno vyměňovat produkty i s ostatními uživateli VW.

  • Produkty SIGWX Editoru (frontální analýzy apod.) lze sdílet s pobočkami. Jak to využít?

  • Přejít na verzi vyšší než 3.1? (Nástroj Multi-Frame – lepší vlastnosti než panely s EmbeddedMaps. Podpora ansámblů. Podpora produktů pro Nowcasting, SAFy. Lepší práce s příčnými řezy polí v Map Editoru.)
