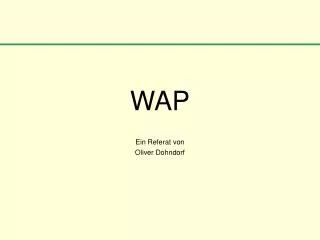

  1. WAP Ein Referat von Oliver Dohndorf

  2. Gliederung • Drahtlose Datenübertragung: Schwierigkeiten und Lösungsansätze • WAP 1.x • WML • WAP 2.0 • XHTML-MP • Konkrete Projekte, Ausblick

  3. Was ist „wireless“? Problem: Man wollte das Internet auch auf Mobiltelefonen verfügbar machen!

  4. Welche Probleme gibt es? Durch den Client bestimmte Probleme: • Eingeschränkte Verarbeitungsleistung und geringer Speicher • Kurzlebige Batterien und geringe Energiezufuhr • Kleine Displays mit geringer Auflösung • Schlechte Eingabemöglichkeiten

  5. Welche Probleme gibt es? Durch die Datenübertragung bestimmte Probleme: • Häufig instabile Verbindungen • Eingeschränkte Bandbreite • Hohe Warte- und Verzögerungszeit • Hohe Verbindungskosten

  6. Lösungsansätze Können nicht die gleichen Protokolle und Datenformate wie im Internet verwendet werden? (HTTP, HTML, GIF, JPG…) Vorteile: • Internetanbindung ohne Konvertierung • Sehr große Auswahl von Informationen Nachteile: • Schlechte/unmögliche Darstellung wg. begrenzter Hardware • Zu umfangreiche Daten  Daten müssen speziell aufgearbeitet und den technischen Möglichkeiten und dem Kunden angepasst werden

  7. Die Entstehung des WAP-Forums 1997 gründeten Motorola, Nokia, Ericsson und Unwired Planet das WAP-Forum Ziel: Entwicklung und Pflege eines einzigen Standartprotokoll für mobile Anwendungen Mitte 2000 bestand das Forum schon aus über 400 Mitgliedern

  8. Ziele des WAP-Forums • Internet Inhalte auf wireless Devices zu bringen • Eine Protokollspezifikation zu entwickeln, die mit allen Netzwerktechnologien funktioniert • Bestehende Technologien sollten soweit wie möglich verwendet werden

  9. Elemente des WAP • WAP: Wireless Aplication Protocol • Protokolle und Datenformate, welche den gesamten drahtlosen Datenverkehr abwickeln • WML: Wireless Markup Language • Basiert auf XML • Unterteilung in Decks • Eingeschränkter Funktionsumfang • WMLScript: • Wichtigsten Unterschiede zu JavaScript • Als Source- oder Bytecode interpretiert • Zusätzlicher Datentyp: „invalid“

  10. WAP-Protocol Stack Aus: Axelsson, Fredrik; Development of WAP Services

  11. WAP-Protocol Stack WAE: Anwendungsschicht; beinhaltet den Micro-Browser des Gerätes, WML, WMLScript, Telefondienste und eine Reihe von häufig genutzten Daten (wie Bilder, Telefonbücher und Kalender)

  12. WAP-Protocol Stack WSP: Sitzungsschicht; stellt eine HTTP-1.1-Funktion zusammen mit einer grundlegenden Verwaltung des Sitzungsstatus zur Verfügung

  13. WAP-Protocol Stack WTP: Transaktionsschicht; stellt Transportdienste und verwandte Technologien zur Verfügung

  14. WAP-Protocol Stack WTLS: Sicherheitsschicht; stellt Datensicherheit und Vertraulichkeit zur Verfügung, Authentifizierung

  15. WAP-Protocol Stack WDP: allgemeine Transportschicht

  16. Wie funktioniert WAP? Internet WAP-Server WAP-Gerät

  17. Wie funktioniert WAP? 1. Der Benutzer fordert WAP Inhalte an Internet WAP-Server WAP-Gerät

  18. Wie funktioniert WAP? 2. Die Anforderung wird zur Verarbeitung an den WAP Server gesendet 1. Der Benutzer fordert WAP Inhalte an Internet WAP-Server WAP-Gerät

  19. Wie funktioniert WAP? 2. Die Anforderung wird zur Verarbeitung an den WAP Server gesendet 1. Der Benutzer fordert WAP Inhalte an Internet WAP-Server WAP-Gerät 3. Der WAP Server sendet die angeforderten Daten zurück zum Gerät

  20. Wie funktioniert WAP? 2. Die Anforderung wird zur Verarbeitung an den WAP Server gesendet 1. Der Benutzer fordert WAP Inhalte an Internet WAP-Server 4. Das WAP Gerät empfängt die Daten und zeigt sie an WAP-Gerät 3. Der WAP Server sendet die angeforderten Daten zurück zum Gerät

  21. Ein WAP-Request Aus: WAP Forum; Technical white paper WSP Encoded Request (URL) HTTP Request (URL) WSP Encoded Response (WML) HTTP Response (WML)

  22. Beispiel <cardid="card2" title="2. Hälfte"> <palign="left"> 13. Rostock 41P </p> <p>14. Wolfsburg 41P</p> <p>15. Bielefeld 40P</p> <p>16. Leverkusen 38P</p> <p>17. Schalke 04 36P</p> <p>18. Dortmund 18P</p> </card> </wml> <?xml version="1.0" encoding="utf-8"?> <!DOCTYPE wml PUBLIC "-//WAPFORUM//DTD WML 1.3//EN" "http://www.wapforum.org/DTD/wml13.dtd"> <wml> <template> <dotype="prev"><prev/></do> </template> <cardid="card1" title="Bundesligatabelle"> <dotype="accept" label="Next"> <gohref="#card2"/> </do> <palign="left"> 1. VfL Bochum 68P </p> <p>2. B. München 63P</p> <p>3. MGladbach 60P</p> <p>4. Stuttgart 55P</p> <p>5. Hamburg 50P</p> <p>6. Bremen 48P</p> <p>7. Berlin 45P</p> </card>

  23. Beispiel <cardid="card2" title="2. Hälfte"> <palign="left"> 13. Rostock 41P </p> <p>14. Wolfsburg 41P</p> <p>15. Bielefeld 40P</p> <p>16. Leverkusen 38P</p> <p>17. Schalke 04 36P</p> <p>18. Dortmund 18P</p> </card> </wml> <?xml version="1.0" encoding="utf-8"?> <!DOCTYPE wml PUBLIC "-//WAPFORUM//DTD WML 1.3//EN" "http://www.wapforum.org/DTD/wml13.dtd"> <wml> <template> <dotype="prev"><prev/></do> </template> <cardid="card1" title="Bundesligatabelle"> <dotype="accept" label="Next"> <gohref="#card2"/> </do> <palign="left"> 1. VfL Bochum 68P </p> <p>2. B. München 63P</p> <p>3. MGladbach 60P</p> <p>4. Stuttgart 55P</p> <p>5. Hamburg 50P</p> <p>6. Bremen 48P</p> <p>7. Berlin 45P</p> </card>

  24. Beispiel <cardid="card2" title="2. Hälfte"> <palign="left"> 13. Rostock 41P </p> <p>14. Wolfsburg 41P</p> <p>15. Bielefeld 40P</p> <p>16. Leverkusen 38P</p> <p>17. Schalke 04 36P</p> <p>18. Dortmund 18P</p> </card> </wml> <?xml version="1.0" encoding="utf-8"?> <!DOCTYPE wml PUBLIC "-//WAPFORUM//DTD WML 1.3//EN" "http://www.wapforum.org/DTD/wml13.dtd"> <wml> <template> <dotype="prev"><prev/></do> </template> <cardid="card1" title="Bundesligatabelle"> <dotype="accept" label="Next"> <gohref="#card2"/> </do> <palign="left"> 1. VfL Bochum 68P </p> <p>2. B. München 63P</p> <p>3. MGladbach 60P</p> <p>4. Stuttgart 55P</p> <p>5. Hamburg 50P</p> <p>6. Bremen 48P</p> <p>7. Berlin 45P</p> </card>

  25. Einige weitere Tags • <timer> Führt nach einer bestimmten Zeit der Inaktivität eine Aktion durch • <input> Fordert den Benutzter zu einer Eingabe auf • <select> Zeigt eine Liste mit Optionen zur Auswahl durch den Benutzer an • Diese Optionen werden per <option> festgelegt • <img> zeigt Bilder im wbmp-Format an • <oneevent> Legt eine Aktion fest, die beim Eintreten eines bestimmten Ereignisses erfolgen soll

  26. Regeln für WML Programmierung • Kurz fassen • Nicht zu lange Seiten • Wenig Bilder • Wenig Texteingabe • Anwendungen auf Benutzer abstimmen • Co-Design – WML und HTML  Man sollte es dem Benutzter so leicht wie möglich machen

  27. Vereinfachungen • pWAP • pWAP ist ein Dienst, mit dem man ein eigenes Startportal einrichten kann • Die Einrichtung erfolgt über das Internet • Neue User Interfaces • Beispiel: Sprachsteuerung

  28. Neuentwicklung WAP 2.0 • Annäherung an das Internet • TCP, HTTP wird nun auch unterstützt • Existierende Internettechnologien können nun auch genutzt werden • Neue Highspeedtechnologien können genutzt werden (GPRS etc.) • Prozessorbelastung wird minimiert • Netzwerkressourcennutzung optimiert

  29. Neuentwicklung WAP 2.0 • WML1 wird durch XHTML-MP ersetzt, eine r Untermenge von XHTML, welches HTML ersetzten soll • Die neuen Technologien (GPRS) ermöglichen neue Anwendungen (z.B. streaming media) • Die Endgeräte haben nun mehr Kapazitäten (bessere Prozessoren, größerer Bildschirm)  Das WAP-Forum arbeitet nun ganz eng mit dem W3C und der IETF zusammen

  30. WAP 2.0 Protocol Stack Aus: WAP Forum; WAP 2.0 technical white paper

  31. WAP 2.0 Protocol Stack Wireless Profiled HTTP (WP-HTTP): Bei WP-HTTP handelt es sich um eine speziell für die Bedürfnisse von WAP zugeschnittene Form von HTTP für die WAE. WP-HTTP ist HTTP/1.1-kompatibel. Die Interaktion zwischen WAP-Geräten und WAP-Proxy bzw. WAP-Server basiert auf HTTP-Request/Response-Transaktionen.

  32. WAP 2.0 Protocol Stack Wireless Profiled Transport Layer Security (WP-TLS): Dabei handelt es sich um einen WAP-spezifischen Ableger von TLS für die Durchführung sicherer Transaktionen. Diese Form von TLS unterstützt insbesondere Zertifikate, verschiedene Verschlüsselungsverfahren und das Resuming von Sessions.

  33. WAP 2.0 Protocol Stack Wireless Profiled TCP (WP-TCP): WP-TCP erlaubt den Aufbau verbindungsorientierter Dienste. Bei diesem TCP-Ableger handelt es sich ebenfalls um eine für den drahtlosen Einsatz spezialisierte Form, die sich mit Standard-TCP-Implementierungen verträgt. Spezifische Verbesserungen bringen zudem Performance-Gewinne.

  34. WAP 2.0 Request Aus: WAP Forum; WAP 2.0 technical white paper

  35. WAP 2.0 Request Aus: WAP Forum; WAP 2.0 technical white paper

  36. Abwärtskompatibel? Aus: WAP Forum; WAP 2.0 technical white paper Das Dual-Stack sorgt dafür, dass kommende WAP 2.0-Geräte auch WAP 1.x sprechen. Allerdings handelt es sich dabei um eine optionale Komponente. Die neuen Geräte können zudem auch WML1 Inhalte lesen. Dazu werden die Inhalte mittels XSLT Transformation in WML2 umgewandelt

  37. XHTML-MP Beispiel <?xml version="1.0" encoding="utf-8"?> <!DOCTYPE html PUBLIC "-//WAPFORUM//DTD XHTML Mobile 1.0//EN" "http://www.wapforum.org/DTD/xhtml-mobile10.dtd" > <htmlxmlns="http://www.w3.org/1999/xhtml"> <head> <title>Bundesligatabelle</title> <linkrel="stylesheet" href="http://192.168.0.24/style.css" type="text/css"/> </head> <body> <h1> 1. Hälfte </h1> <p> 1. VfL Bochum 68P<br/> 2. B. München 63P<br/> 3. MGladbach 60P<br/> <br/> </p> <p><ahref="http://192.168.0.24/test.xhtml">Logo Spitzenreiter</a></p> </body> </html>

  38. XHTML-MP Beispiel <?xml version="1.0" encoding="utf-8"?> <!DOCTYPE html PUBLIC "-//WAPFORUM//DTD XHTML Mobile 1.0//EN" "http://www.wapforum.org/DTD/xhtml-mobile10.dtd" > <htmlxmlns="http://www.w3.org/1999/xhtml"> <head> <title>Bundesligatabelle</title> <linkrel="stylesheet" href="http://192.168.0.24/style.css" type="text/css"/> </head> <body> <h1> 1. Hälfte </h1> <p> 1. VfL Bochum 68P<br/> 2. B. München 63P<br/> 3. MGladbach 60P<br/> <br/> </p> <p><ahref="http://192.168.0.24/test.xhtml">Logo Spitzenreiter</a></p> </body> </html>

  39. XHTML-MP Beispiel <?xml version="1.0" encoding="utf-8"?> <!DOCTYPE html PUBLIC "-//WAPFORUM//DTD XHTML Mobile 1.0//EN" "http://www.wapforum.org/DTD/xhtml-mobile10.dtd" > <htmlxmlns="http://www.w3.org/1999/xhtml"> <head> <title>2. Hälfte</title> <linkrel="stylesheet" href="style.css" type="text/css"/> </head> <body> <p><imgsrc="http://192.168.0.24/vfllogo.gif"></img></p> </body> </html>

  40. CSS Beispiel caption { font-weight:bold ; font-style:italic ; font-size:small } ol { list-style-type:upper-roman ; list-style-position:inside } ul { list-style-type:square } li { list-style-position:inherit } td,th { border-width:1px ; border-color:black ; border-style:solid ; text-align:center } h1 { color:red } p {color:blue} link { text-decoration:underline } .b { font-weight:bold } .u { text-decoration:underline } .big { font-size:larger } .i { font-style:italic } .small { font-size:smaller }

  41. Entwicklungswerkzeuge • WAP Mobile Internet Toolkit von Nokia • WapIDE SDK von Ericcson • UP.Simulator von Phone.com

  42. Neuheiten • WAP-Push • Daten werden ohne Anfrage versendet (Nachrichten, Verkehrswarnungen etc.) • User agent profile • Informationen über den Client und den Benutzer werden mitversendet, dadurch können Inhalte optimiert werden • MMS • Weiterentwicklung von SMS • External Functionality Interface • Externe Interfaces (Smart cards, digitale Kameras etc.)

  43. Konkrete Anwendungen/Projekte • M-Commerce • Buchbestellung • GetThatSong • Torbit • Webbox zur Konvertierung von Fax- und E-mail-Dokumenten in WML • Fahrplandienste • Informationsdienste

  44. Zukunft Um mobile Dienste auch in Zukunft attraktiv zu machen setzt die Forschung auf folgende Gebiete: • Adaptivität • Energie: Auf Hard- und Softwareseite • Payment • Rekonfigurierbarkeit • P2P • User Interface • Gesellschaftliche Nutzerakzeptanz

  45. ENDE
