Java – Primitve grafice 2D

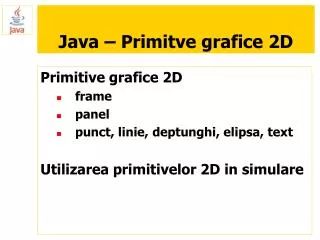

1. Java – Primitve grafice 2D Primitive grafice 2D frame panel punct, linie, deptunghi, elipsa, text Utilizarea primitivelor 2D in simulare

2. Frame si panel • primitivele grafice prezentate au la baza biblioteca Swing; • acestea se deseneza pe suprafata unei ferestre principale (necontinuta de alte ferestre) numite frame in Java; • clasa corespunzatoare acestei ferestre se numeste JFrame; ea are doar cateva metode pentru modificarea aspectului vizual, pozitiei si a marimii ferestrei principale; • frame-ul este proiectat pentru a fi container pentu alte componente, nu se deseneaza direct pe el; • desenarea directa se face pe o componenta numita panel (panou) care se adauga frame-ului • pentru a desena intr-un panel trebuie ca: • sa se defineasca o clasa ce extinde JPanel; • sa se redefineasca metoda paintComponent();

3. Aplicatia 1 – primitive 2D Aplicatia ce urmeaza contine 3 clase: fr2D, Grafica2D si Test2D. fr2D este clasa frame, Grafica2D extinde clasa JPanel iar Test2D ruleaza aplicatia. import java.awt.Dimension; import java.awt.Rectangle; import javax.swing.JFrame; public class fr2D extends JFrame { private Grafica2D jPanel1 = new Grafica2D(); public fr2D() { try { jbInit(); } catch (Exception e) { e.printStackTrace(); } } private void jbInit() throws Exception { this.getContentPane().setLayout( null ); this.setSize(new Dimension(380, 300)); this.setTitle( "Primitive grafice 2D" ); jPanel1.setBounds(new Rectangle(0, 0, 315, 250)); jPanel1.setLayout(null); this.getContentPane().add(jPanel1, null); } }

4. Aplicatia 1 /2 import java.awt.*; import java.awt.geom.*; import javax.swing.JPanel; public class Grafica2D extends JPanel { public void paintComponent(Graphics g) { super.paintComponent(g); Graphics2D g2 = (Graphics2D)g; double leftX = 50; double topY = 50; double width = 200; double height = 150; //trasare dreptunghi Rectangle2D dreptunghi = new Rectangle2D.Double(leftX, topY, width, height); g2.draw(dreptunghi); //schimbare culoare //trasare elipsa g2.setPaint(Color.RED); Ellipse2D elipsa = new Ellipse2D.Double(); elipsa.setFrame(dreptunghi); //umplere elipsa g2.fill(elipsa); g2.draw(elipsa);

5. Aplicatia 1/3 //desenare cerc double centruX = dreptunghi.getCenterX(); double centruY = dreptunghi.getCenterY(); double raza = 120; Ellipse2D cerc = new Ellipse2D.Double(); cerc.setFrameFromCenter(centruX, centruY, centruX+raza, centruY+raza); g2.draw(cerc); //desenare linie g2.draw(new Line2D.Double(leftX, topY, leftX+width,topY+height)); g2.setPaint(Color.BLUE); //desenare text g2.drawString("Salutare! ", (int)leftX, (int)topY-2); masina(g2); } void masina(Graphics2D g2 ) { Rectangle2D r; g2.draw(r = new Rectangle2D.Double(100,170,200,30)); g2.fill(r); g2.draw(r = new Rectangle2D.Double(150,100,150,100)); g2.fill(r); g2.setPaint(Color.ORANGE); g2.draw(r = new Rectangle2D.Double(170,110,40,55)); g2.fill(r);

6. Aplicatia 1/4 g2.setPaint(Color.BLACK); Ellipse2D c; g2.draw(c = new Ellipse2D.Double(160,180,40,40)); g2.fill(c); g2.draw(c = new Ellipse2D.Double(240,170,50,50)); g2.fill(c); g2.setPaint(Color.WHITE); g2.draw(c = new Ellipse2D.Double(165,185,30,30)); g2.fill(c); } } • Se creează, cu mâna, clasa Grafica2D.java care moşteneşte JPanel. Partea de instrucţini grafice se scriu în metoda paintComponent(); aici se defineşte modul în care se desenează suprafaţa JPanel-ului. • 2. Din mediu, se creează frame-ul, fr2D.java. Codul clasei este creat automat de JDeveloper. Frame-ul v-a avea în centru un JPanel. Din Containers se creează un JPanel pe suprafaţa frame-ului. Iniţal, în locul lui Grafica2D apare JPanel, această modificarea lui JPanel în Grafica2D, trebuie făcută cu mâna. • 3. Se creează clasa de testare Test2D.java. Aceasta are doar metoda main din care se instanţiază frameul fr2D .

7. Aplicatia 2 - Simulare Aplicatia ce urmeaza contine 3 clase: Bila , jpMinge si fMingeV1 . Prima oara se creeaza Bila, apoi jpMinge si la final fMingeV1. Aplicatia realizeaza simularea miscarii unui grup de bile (mingi), stocate intr-un tablou. Clasa Bila realizeaza stocarea starii fiecarie bile si detectia ciocnirii cu marginea suprafetei de desenare sau cu o alta minge, respectiv desenarea bilei. Clasa jpMinge extinde un JPanel, stocheaza toate bilele intr-un tablou si le afiseaza pe suprafata de desenare. Clasa fMingeV1 este un frame pe suprafata caruia se adauga jpMinge si care prin metoda miscaMinge() ruleaza simularea.

8. Aplicatia 2 / 1 import java.awt.Color; import java.awt.Graphics; import java.awt.geom.Ellipse2D; import java.awt.geom.Rectangle2D; import java.util.Random; public class Bila { public double Px, Py; public double Vx, Vy; public Color culoare; private static final int XSIZE = 30; private static final int YSIZE = 30; public Bila(int w, int h) { this.Px = aleator(w); this.Py = aleator(h); this.Vx = 2 - aleator(2); //1 this.Vy = 2 - aleator(2); //1 this.culoare = new Color(aleator(255), aleator(255), aleator(255)); } public int aleator(int i) { Random rnd = new Random(); return rnd.nextInt(i); }

9. Aplicatia 2 / 2 public void muta(Rectangle2D limite) { Px += Vx; Py += Vy; if (Px < limite.getMinX()) { Px = limite.getMinX(); Vx = -Vx; } if (Px + XSIZE >= limite.getMaxX()) { Px = limite.getMaxX() - XSIZE; Vx = -Vx; } if (Py < limite.getMinY()) { Py = limite.getMinY(); Vy = -Vy; } if (Py + YSIZE >= limite.getMaxY()) { Py = limite.getMaxY() - YSIZE; Vy = -Vy; } } public void ciocnireBila(Bila b1) { double dist, r1b1; dist = Math.sqrt((Px - b1.Px) * (Px - b1.Px) + (Py - b1.Py) * (Py - b1.Py)); r1b1 = XSIZE / 2. + b1.XSIZE / 2.;

10. Aplicatia 2 / 3 if ((dist) <= r1b1) { Vx = -Vx; b1.Vx = -b1.Vx; Vy = -Vy; b1.Vy = -b1.Vy; } } public Ellipse2D desenare(Graphics g) { g.setColor(culoare); return new Ellipse2D.Double(Px, Py, XSIZE, YSIZE); } }

11. Aplicatia 2 / 4 import java.awt.Graphics; import java.awt.Graphics2D; import javax.swing.JPanel; public class jpMinge extends JPanel { public Bila bile[]; private int N; public jpMinge(int nrMingi) { N = nrMingi; bile = new Bila[N]; for (int i = 0; i < N; ++i) bile[i] = new Bila(400, 350); } public void paintComponent(Graphics g) { super.paintComponent(g); Graphics2D g2 = (Graphics2D)g; for (int i = 0; i < N; ++i) g2.fill(bile[i].desenare(g2)); } }

12. Aplicatia 2 / 5 import java.awt.Color; import java.awt.Dimension; import java.awt.Rectangle; import javax.swing.BorderFactory; import javax.swing.JFrame; public class fMingeV1 extends JFrame { private final int NrBile = 5; private jpMinge jpM = new jpMinge(NrBile); public fMingeV1() { try { jbInit(); } catch (Exception e) { e.printStackTrace(); } } private void jbInit() throws Exception { this.getContentPane().setLayout(null); this.setSize(new Dimension(425, 435)); //da dimensiunil JPanel-ului jpM.setBounds(new Rectangle(0, 0, 420, 405)); //il pune in coltul din stinga sus jpM.setLocation(0, 0);

13. //ii trage chenarul jpM.setBorder(BorderFactory.createLineBorder(Color.black, 2)); this.getContentPane().add(jpM, null); } public void miscaMinge() { try { //10000 de mutari for (int i = 1; i <= 10000; i++) { //rezolva ciocnirile intre bile for (int k1 = 0; k1 < NrBile; ++k1) for (int k2 = k1 + 1; k2 < NrBile; ++k2) jpM.bile[k1].ciocnireBila(jpM.bile[k2]); //rezolva ciocnirile cu peretii for (int j = 0; j < NrBile; ++j) jpM.bile[j].muta(jpM.getBounds()); jpM.repaint(); //timpul de asteptare in ms pina la o 9 mutare Thread.sleep(10); } } catch (InterruptedException e) { } } public static void main(String[] args) { fMingeV1 frame = new fMingeV1(); frame.setVisible(true); frame.miscaMinge(); } }

14. Bibliografie • http://www.east.utcluj.ro/mb/mep/antal/downloads.html > Java: course, IDE (JDeveloper), JDK and JRE, JDeveloper labs. • http://docs.oracle.com/cd/E18941_01/tutorials/jdtut_11r2_50/jdtut_11r2_50.html > Getting Started With the JDeveloper IDE
