第 11 章室内气流组织

第11章室内气流组织

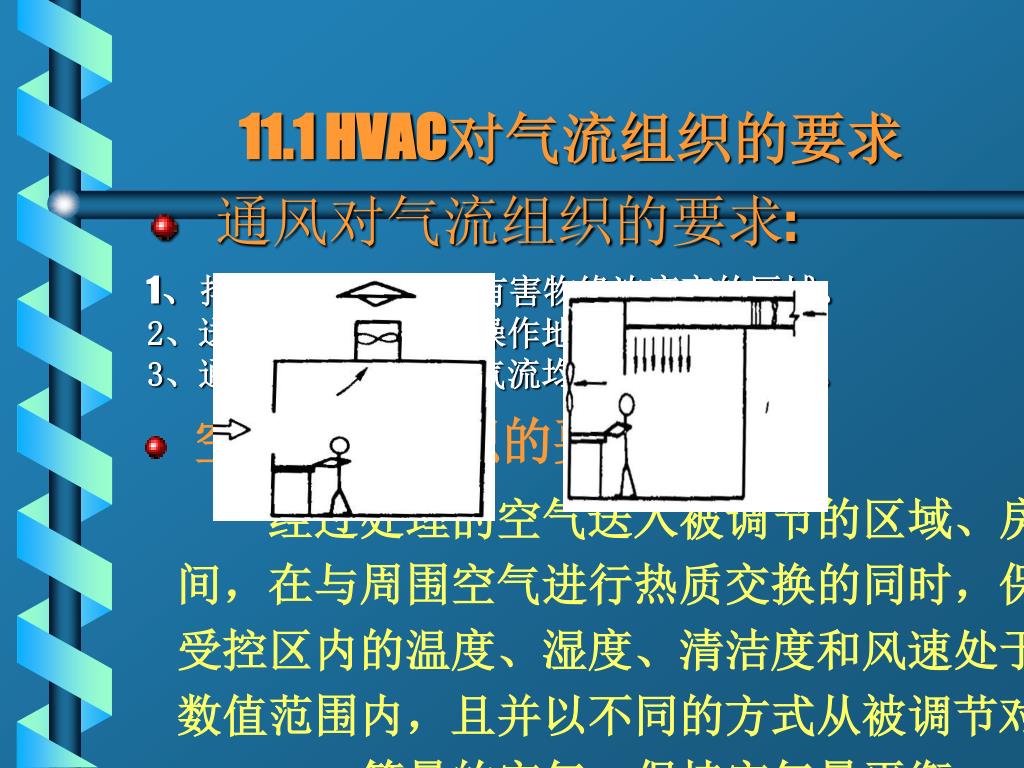

11.1 HVAC对气流组织的要求 • 通风对气流组织的要求: 1、排风口应尽量靠近有害物缘浓度高的区域。 2、送风口应尽量接近操作地点。 3、通风房间尽量送风气流均匀分布减少涡流。 • 空调气流组织的要求经过处理的空气送入被调节的区域、房间或空间，在与周围空气进行热质交换的同时，保持一定受控区内的温度、湿度、清洁度和风速处于合理的数值范围内，且并以不同的方式从被调节对象排出等量的空气，保持空气量平衡。

评价 • 温度梯度 • 工作区风速 • 吹风感和空气分布特性指标 • 通风效率 • 空气龄 • 换气效率

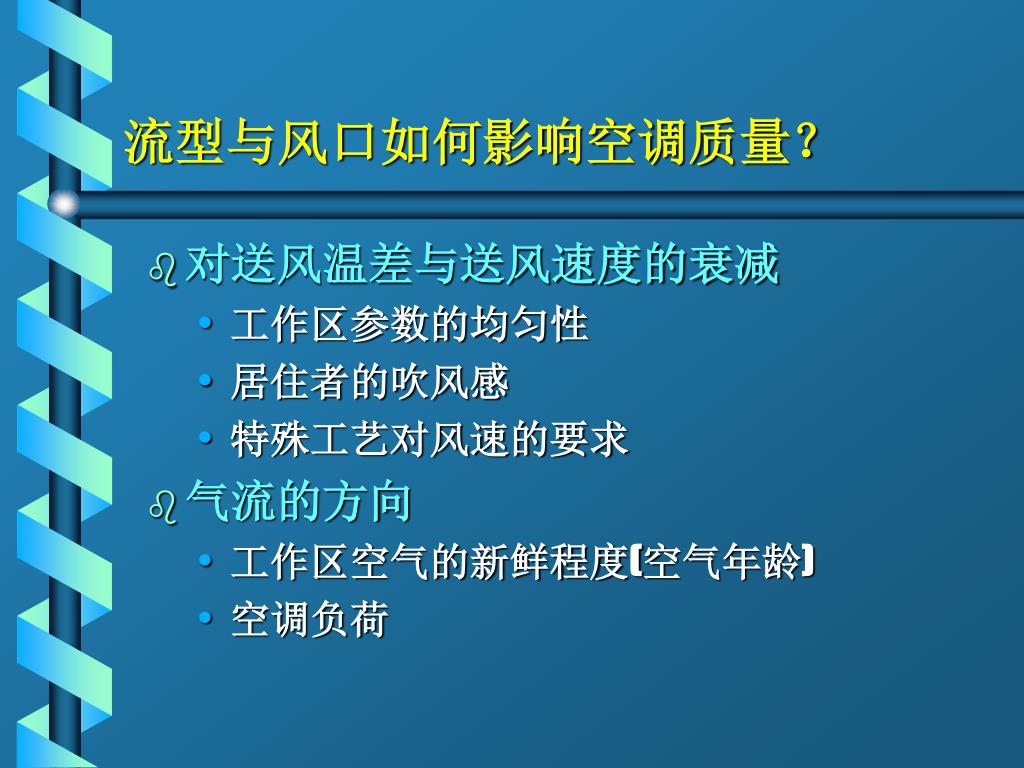

流型与风口如何影响空调质量？ • 对送风温差与送风速度的衰减 • 工作区参数的均匀性 • 居住者的吹风感 • 特殊工艺对风速的要求 • 气流的方向 • 工作区空气的新鲜程度(空气年龄) • 空调负荷

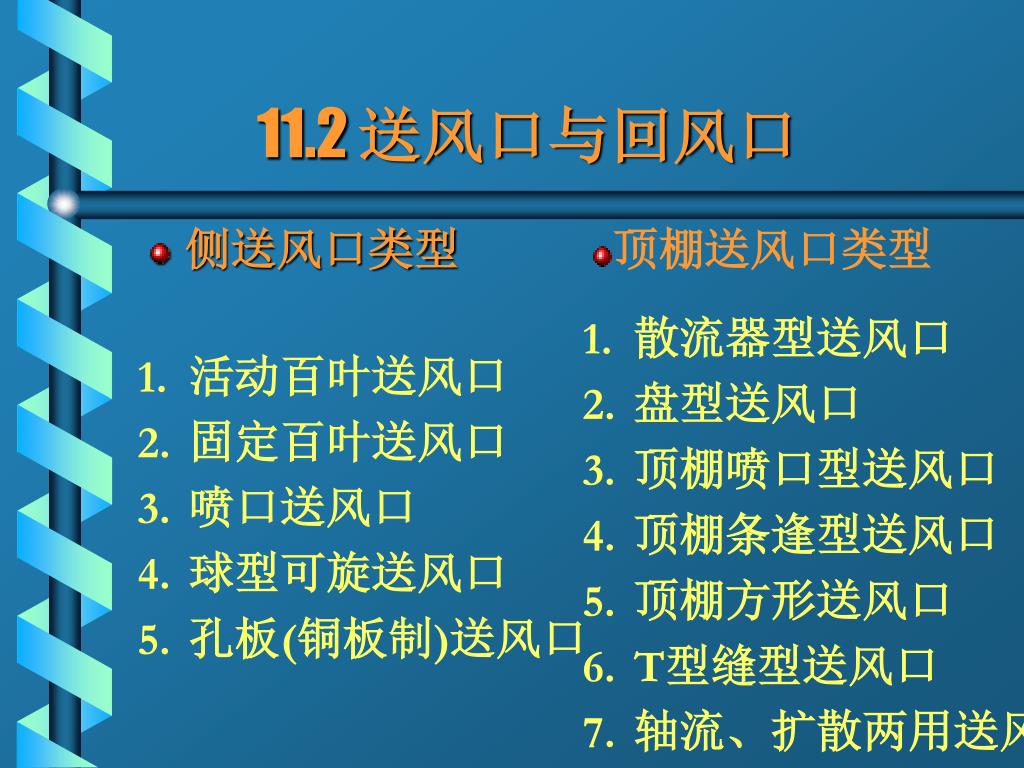

11.2 送风口与回风口 • 顶棚送风口类型 • 侧送风口类型 • 散流器型送风口 • 盘型送风口 • 顶棚喷口型送风口 • 顶棚条逢型送风口 • 顶棚方形送风口 • T型缝型送风口 • 轴流、扩散两用送风口 • 活动百叶送风口 • 固定百叶送风口 • 喷口送风口 • 球型可旋送风口 • 孔板(铜板制)送风口

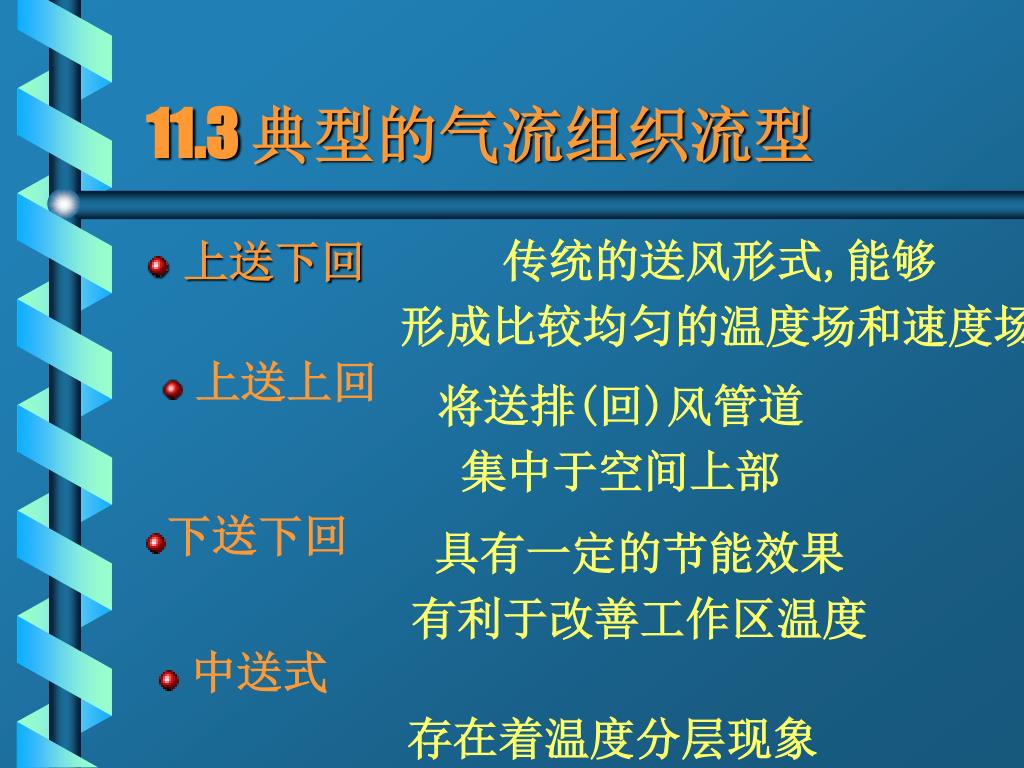

11.3 典型的气流组织流型 传统的送风形式,能够形成比较均匀的温度场和速度场 • 上送下回 • 上送上回将送排(回)风管道集中于空间上部 • 下送下回具有一定的节能效果有利于改善工作区温度 • 中送式存在着温度分层现象

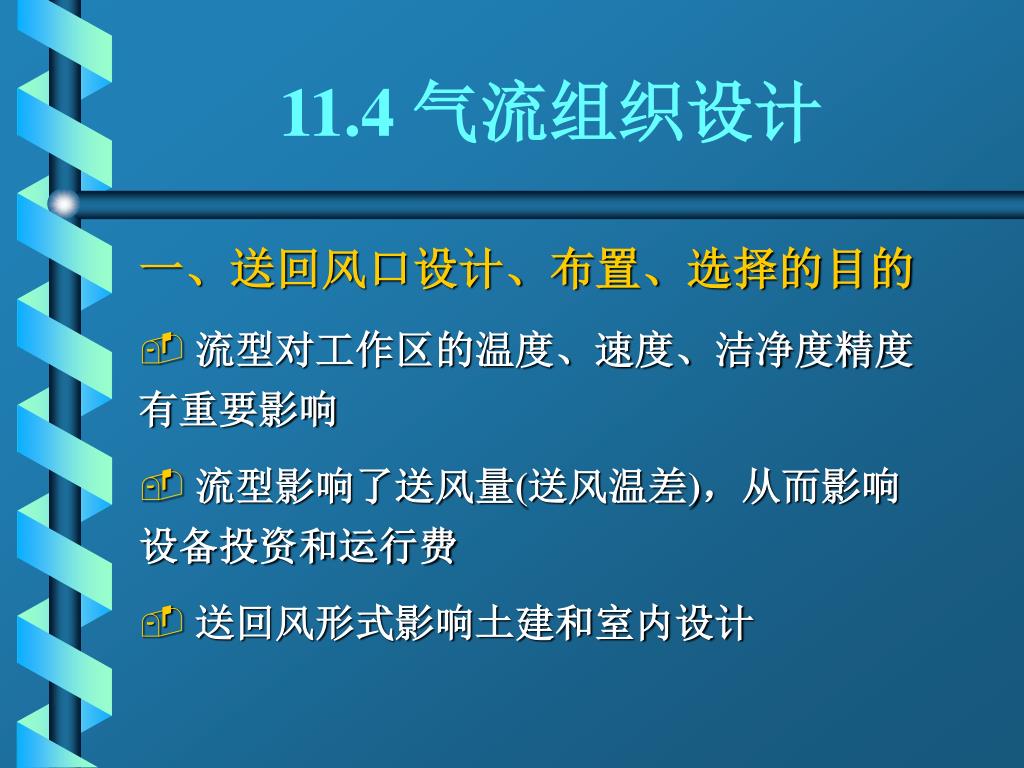

11.4 气流组织设计 • 一、送回风口设计、布置、选择的目的 • 流型对工作区的温度、速度、洁净度精度有重要影响 • 流型影响了送风量(送风温差)，从而影响设备投资和运行费 • 送回风形式影响土建和室内设计

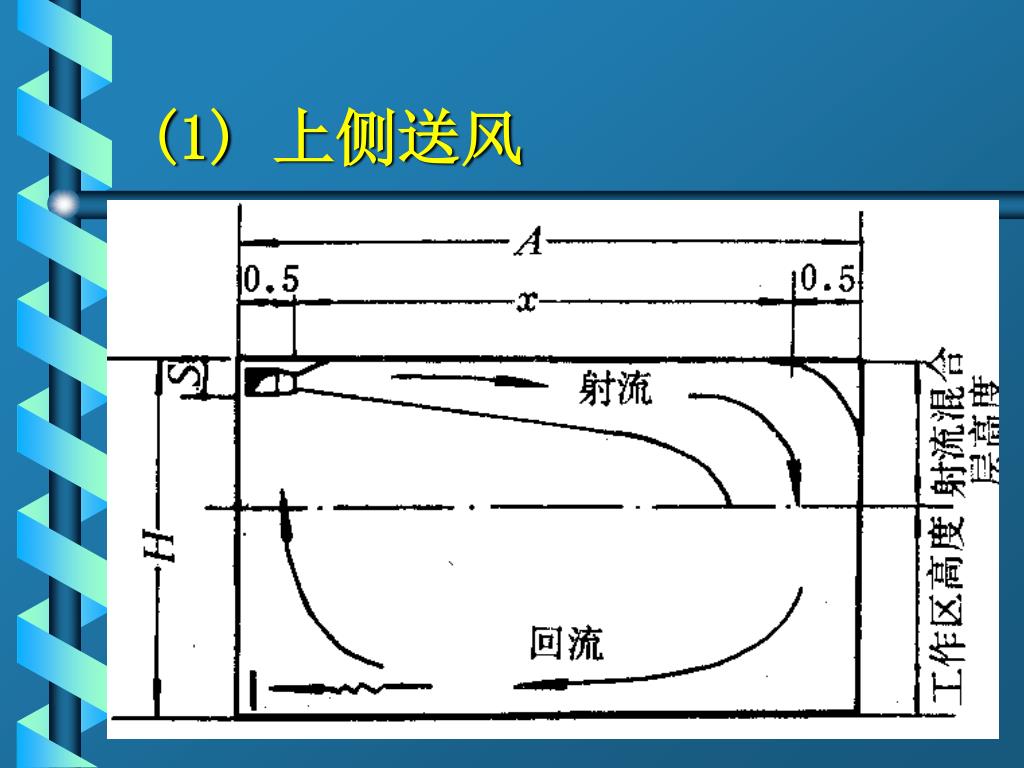

(1) 上侧送风

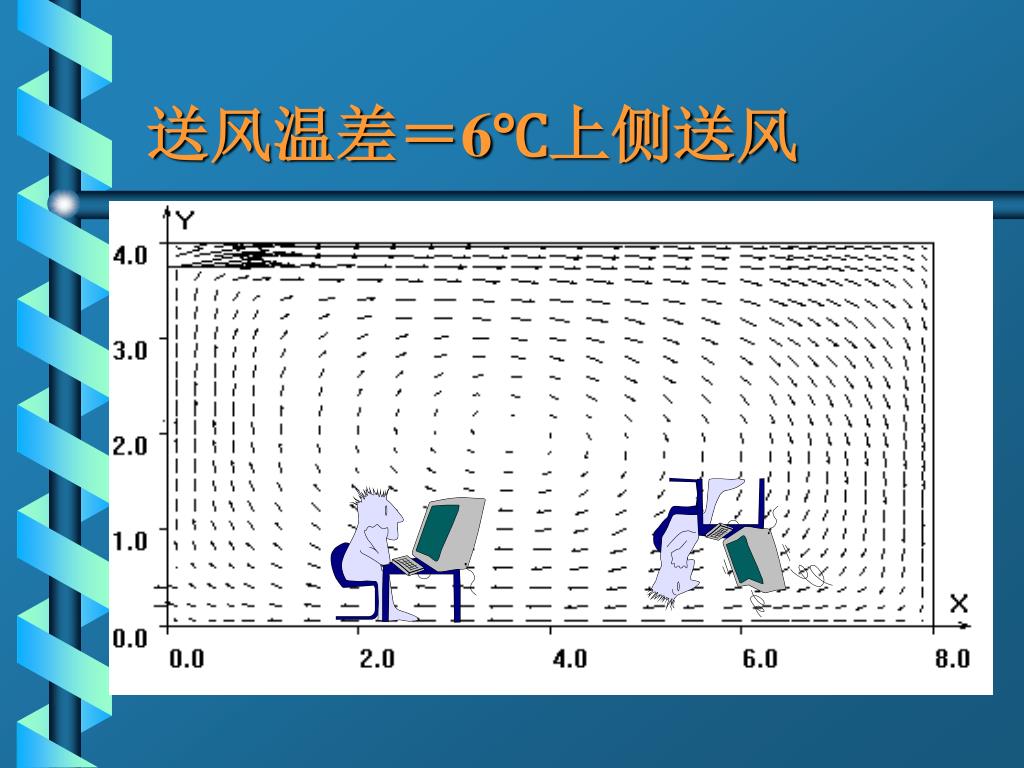

送风温差＝6℃上侧送风

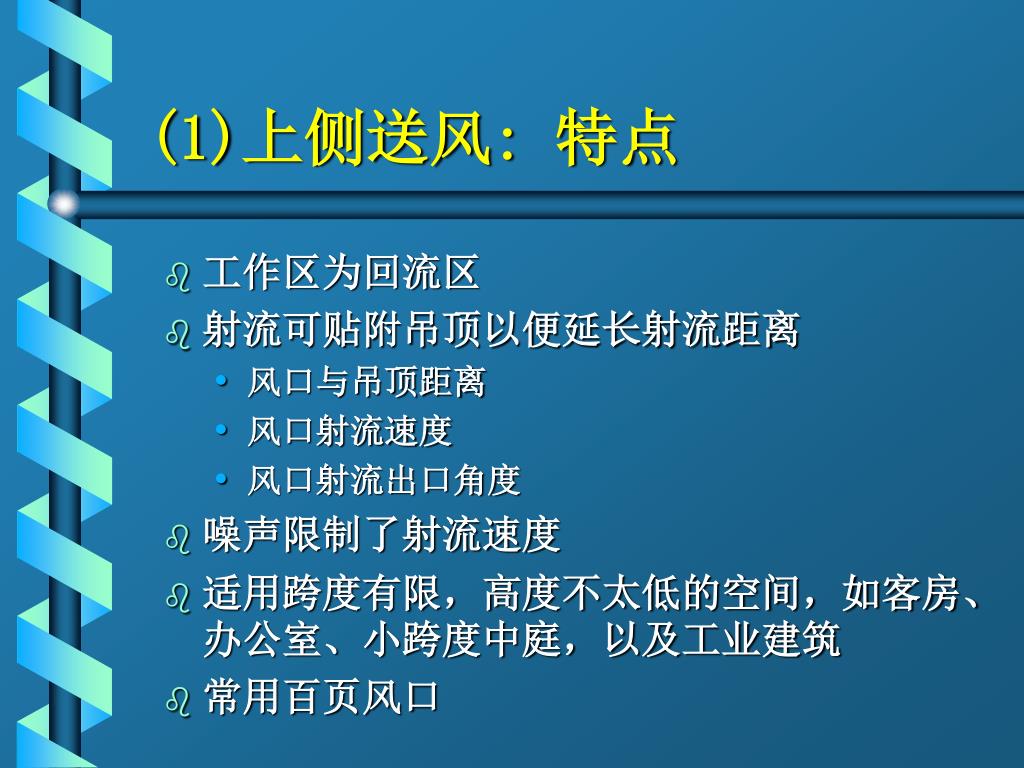

(1)上侧送风: 特点 • 工作区为回流区 • 射流可贴附吊顶以便延长射流距离 • 风口与吊顶距离 • 风口射流速度 • 风口射流出口角度 • 噪声限制了射流速度 • 适用跨度有限，高度不太低的空间，如客房、办公室、小跨度中庭，以及工业建筑 • 常用百页风口

送风温差＝12℃上侧送风

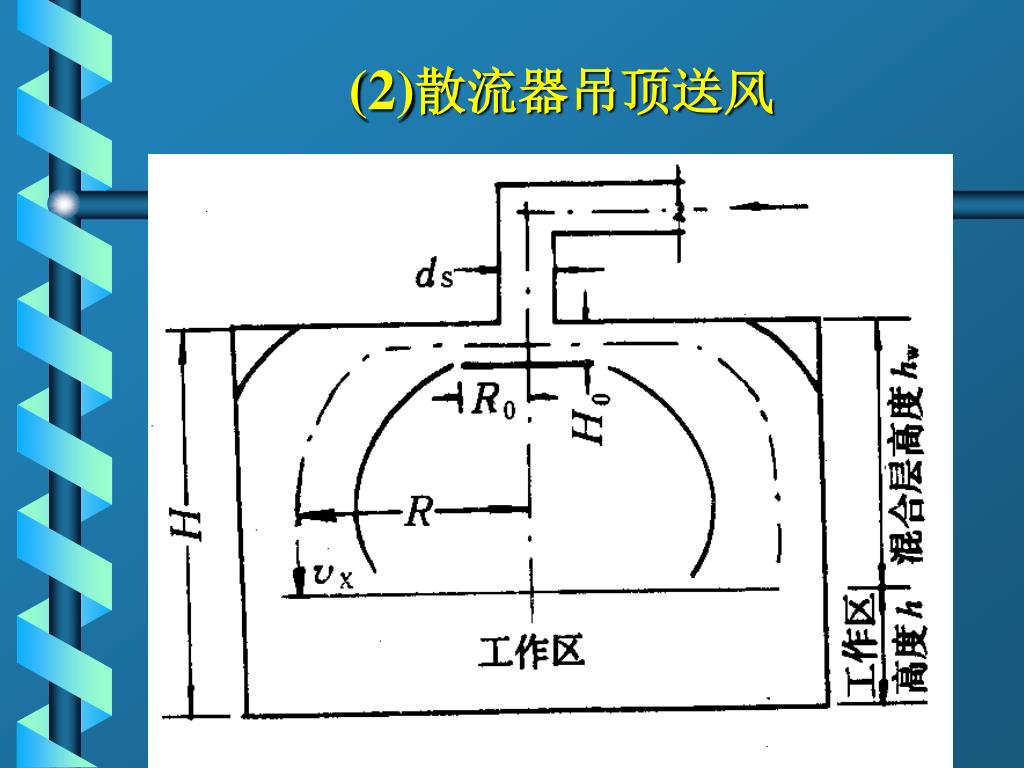

(2)散流器吊顶送风

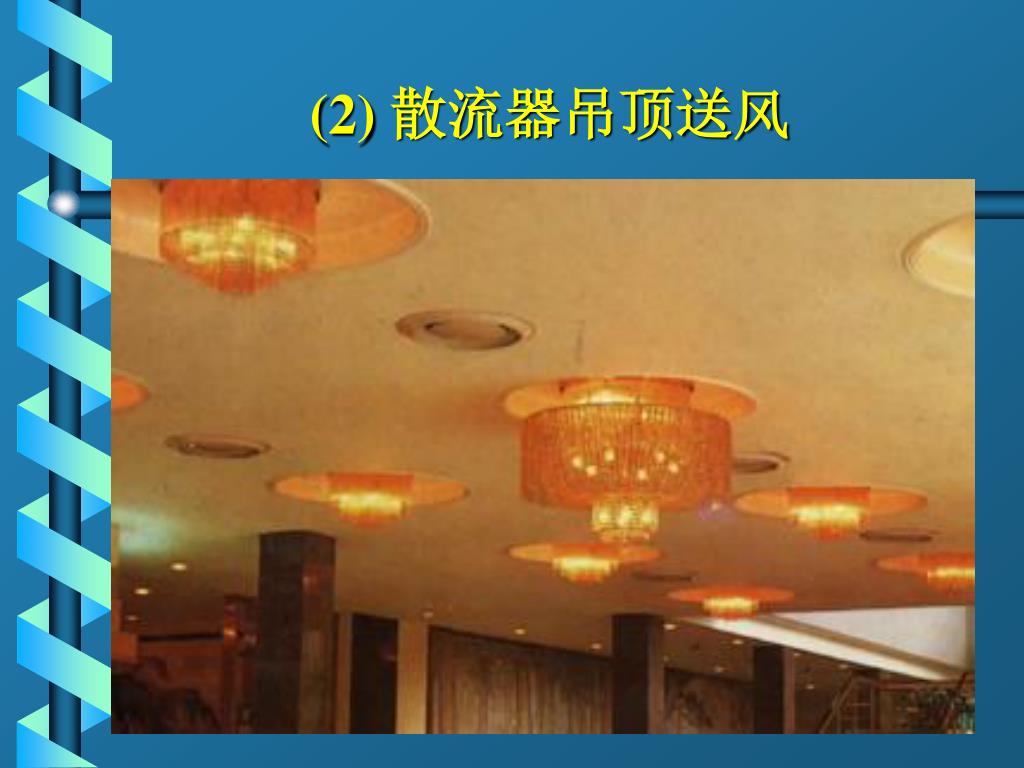

(2) 散流器吊顶送风

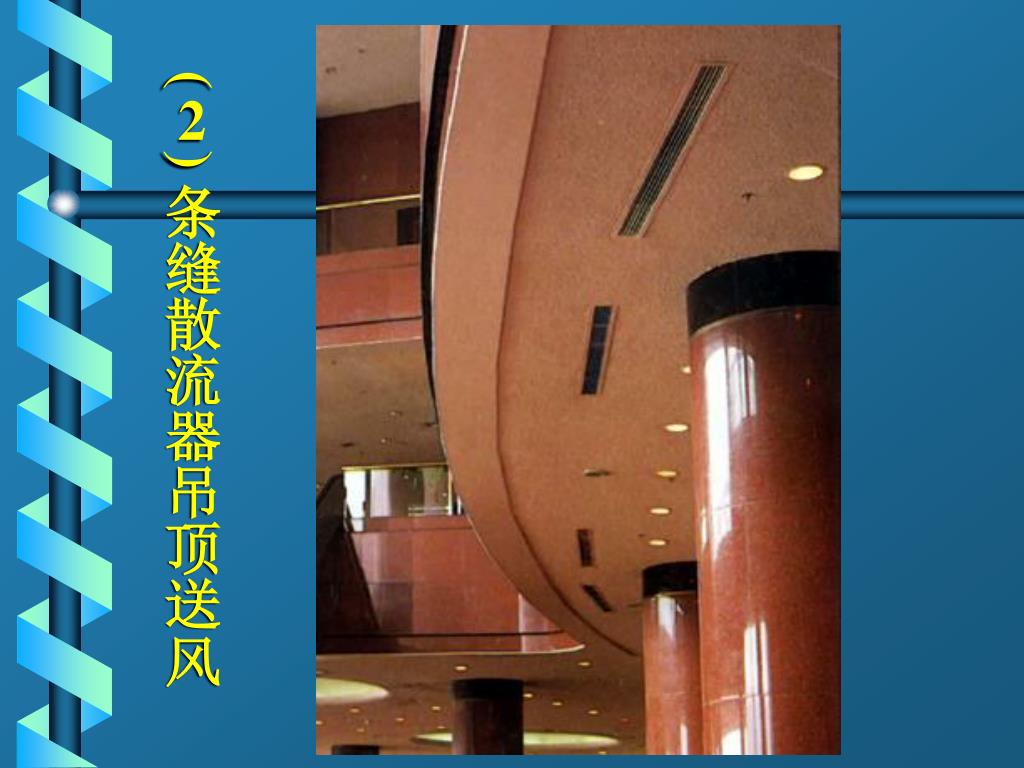

(2) 条缝散流器吊顶送风

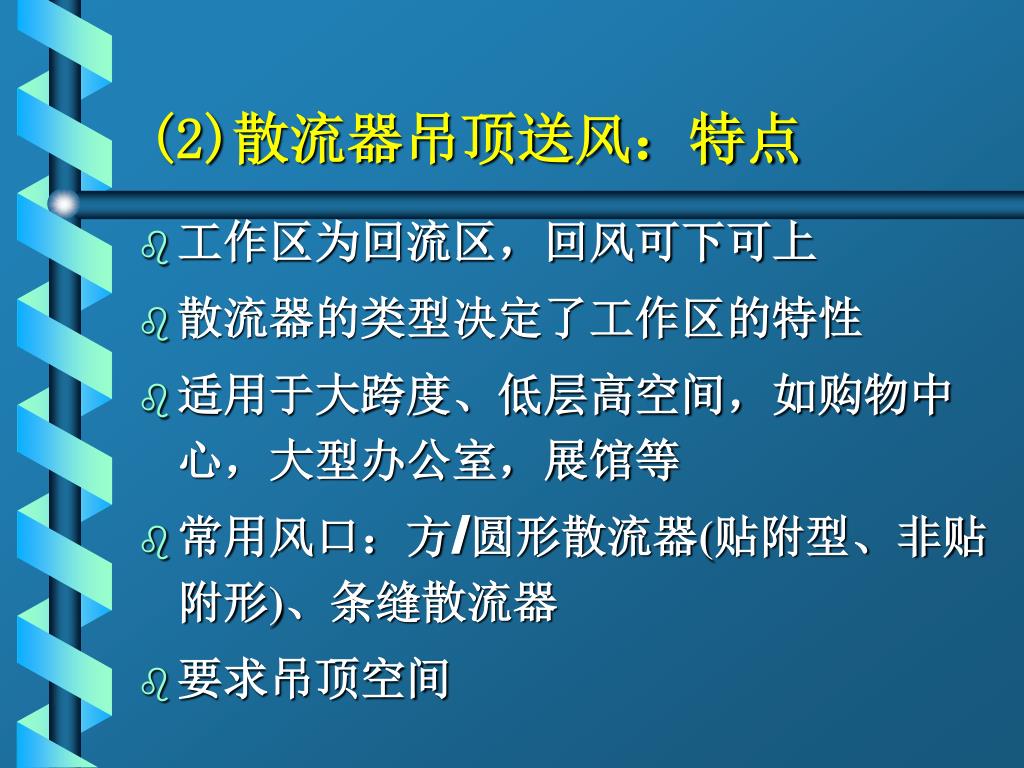

(2)散流器吊顶送风：特点 • 工作区为回流区，回风可下可上 • 散流器的类型决定了工作区的特性 • 适用于大跨度、低层高空间，如购物中心，大型办公室，展馆等 • 常用风口：方/圆形散流器(贴附型、非贴附形)、条缝散流器 • 要求吊顶空间

(3)孔板送风

(4)孔板送风

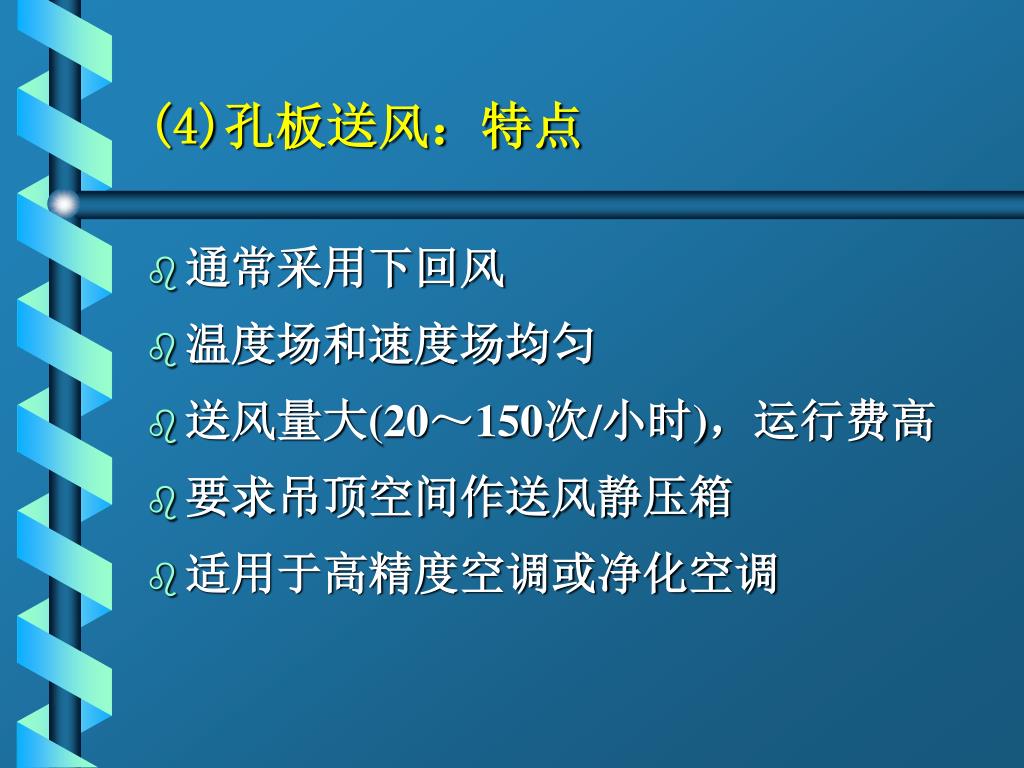

(4)孔板送风：特点 • 通常采用下回风 • 温度场和速度场均匀 • 送风量大(20～150次/小时)，运行费高 • 要求吊顶空间作送风静压箱 • 适用于高精度空调或净化空调

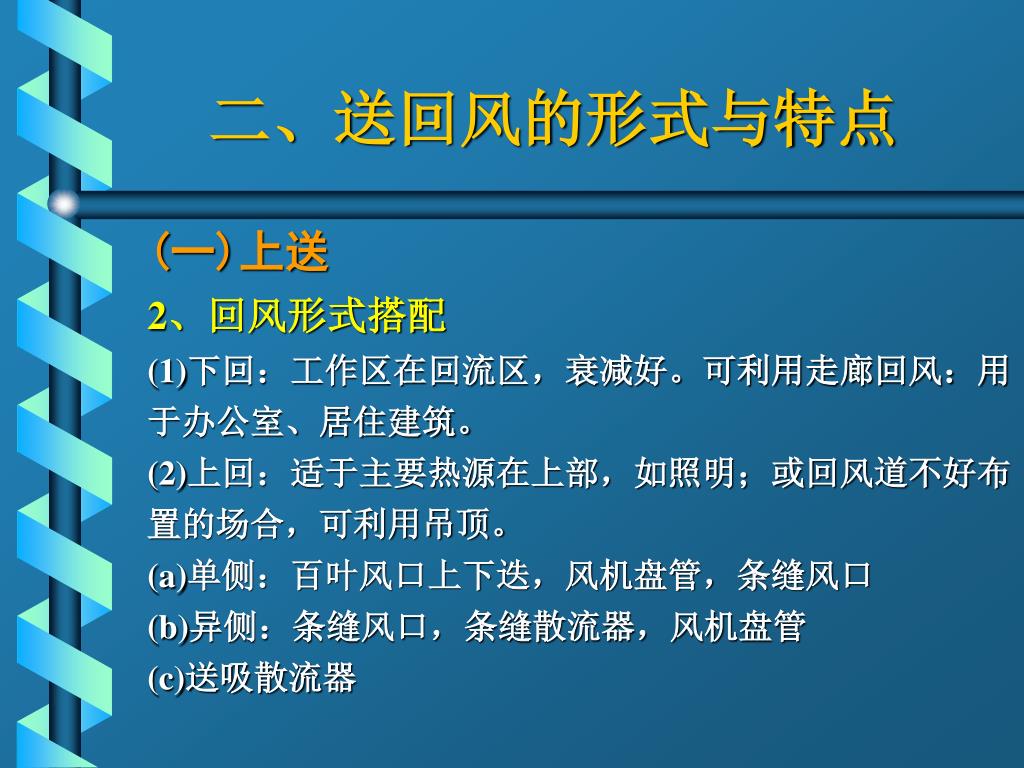

二、送回风的形式与特点 (一)上送 2、回风形式搭配 (1)下回：工作区在回流区，衰减好。可利用走廊回风：用于办公室、居住建筑。 (2)上回：适于主要热源在上部，如照明；或回风道不好布置的场合，可利用吊顶。 (a)单侧：百叶风口上下迭，风机盘管，条缝风口 (b)异侧：条缝风口，条缝散流器，风机盘管 (c)送吸散流器

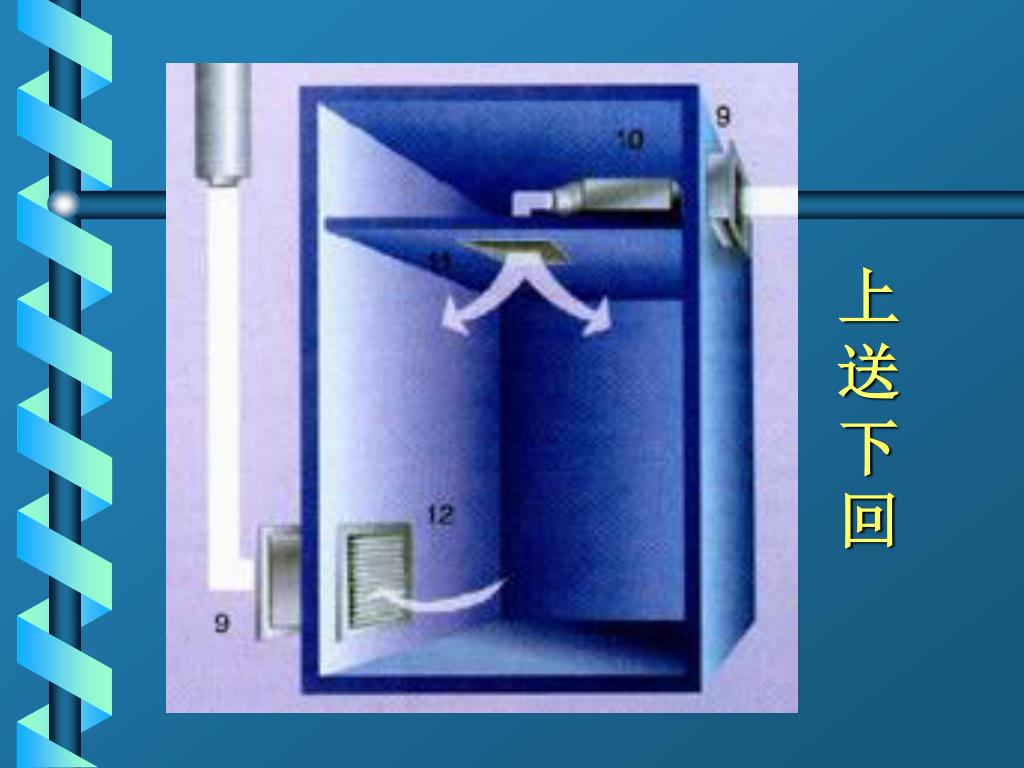

上送下回

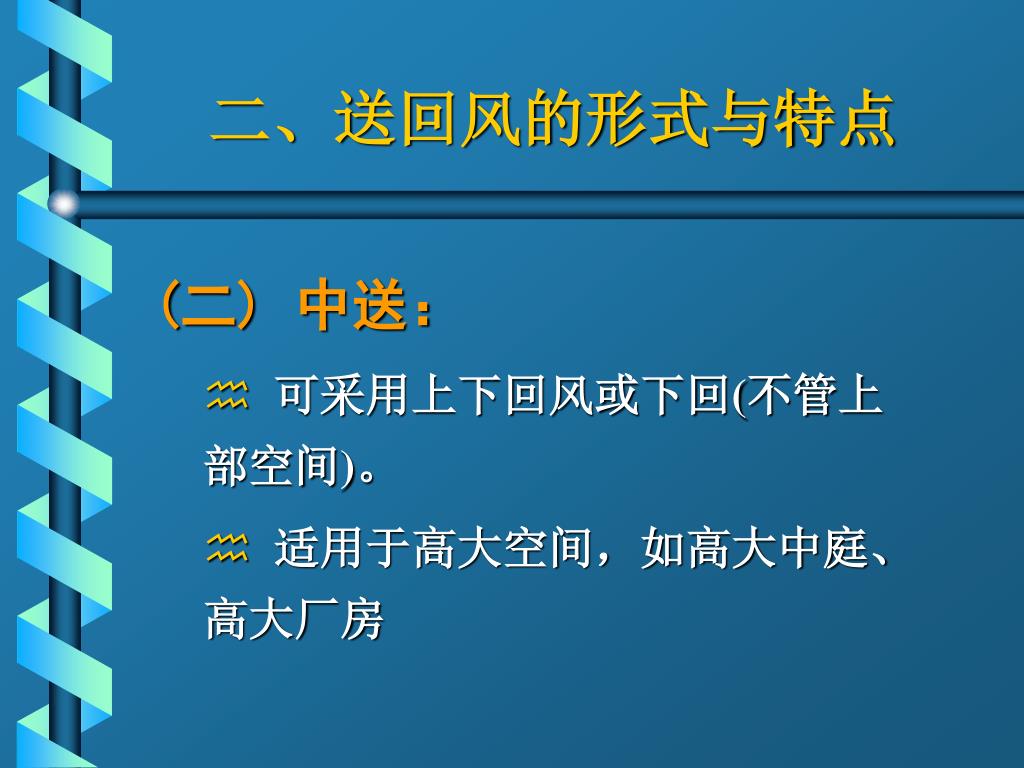

二、送回风的形式与特点 • (二) 中送： • 可采用上下回风或下回(不管上部空间)。 • 适用于高大空间，如高大中庭、高大厂房

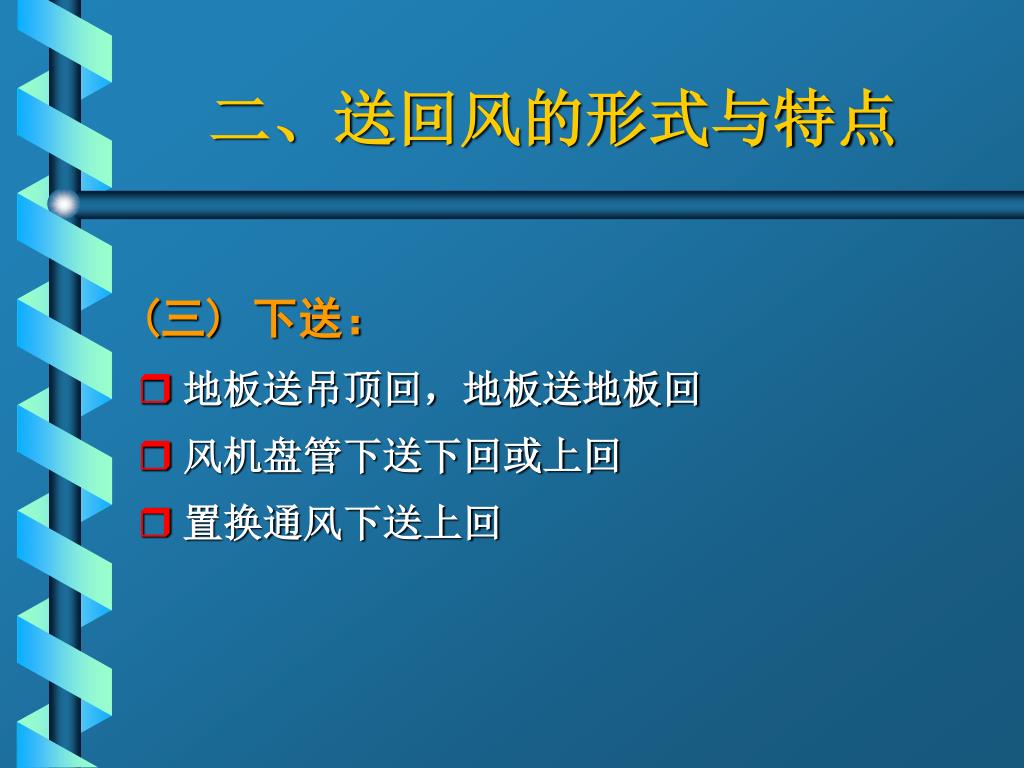

二、送回风的形式与特点 • (三) 下送： • 地板送吊顶回，地板送地板回 • 风机盘管下送下回或上回 • 置换通风下送上回

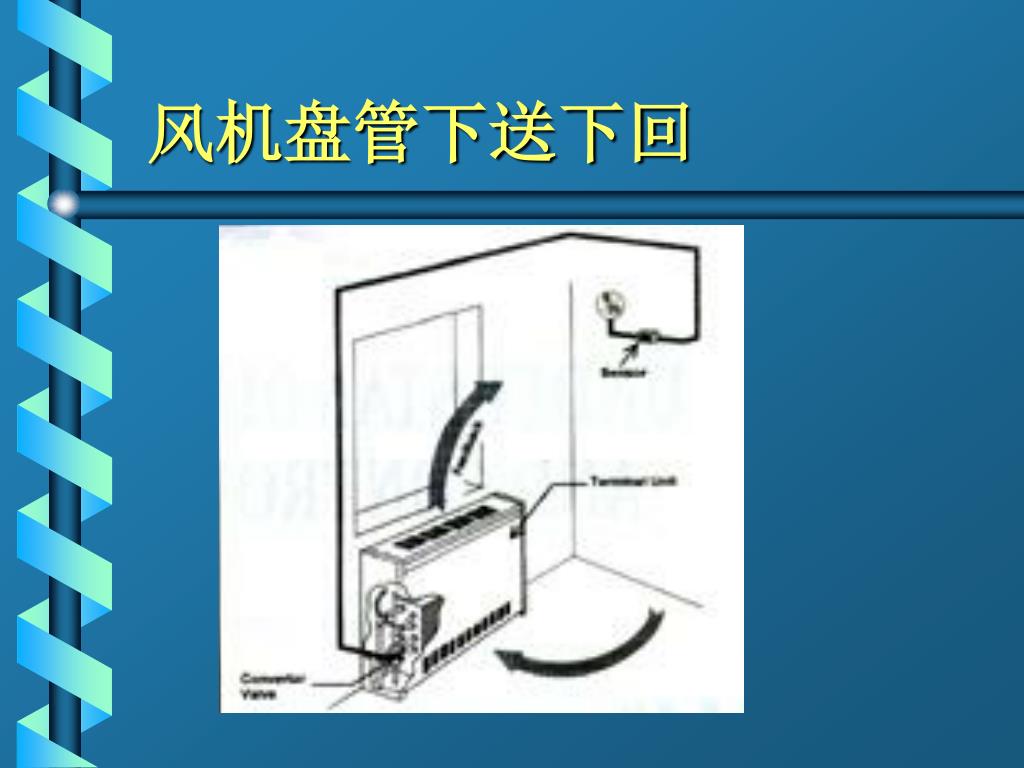

风机盘管下送下回

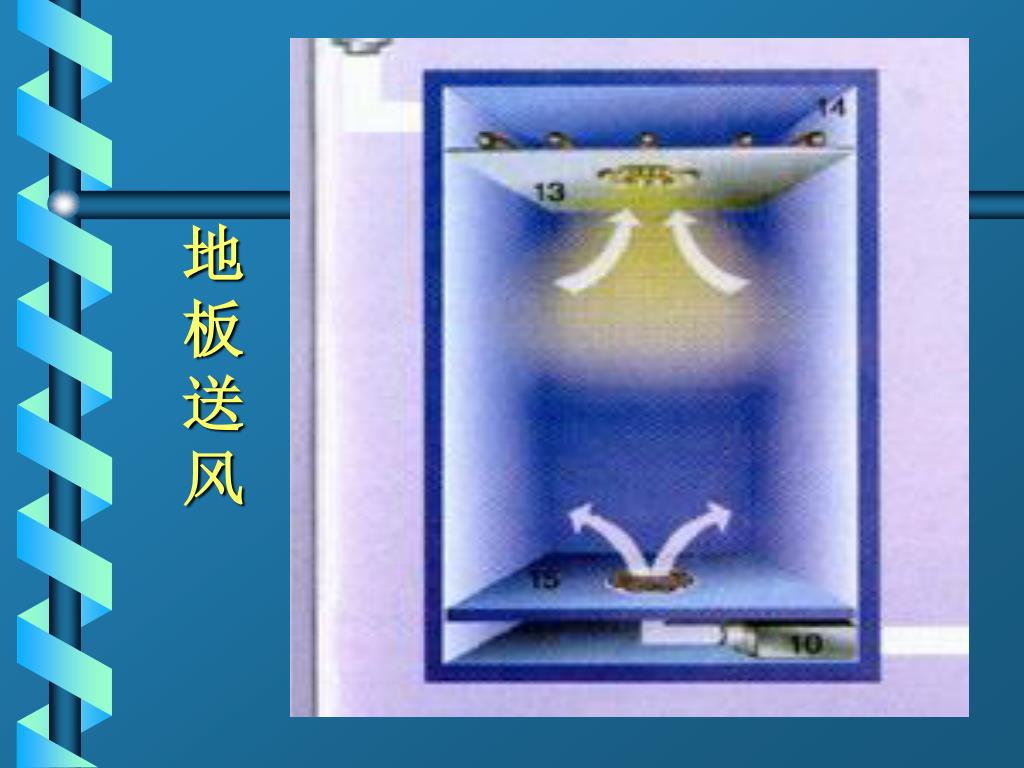

地板送风

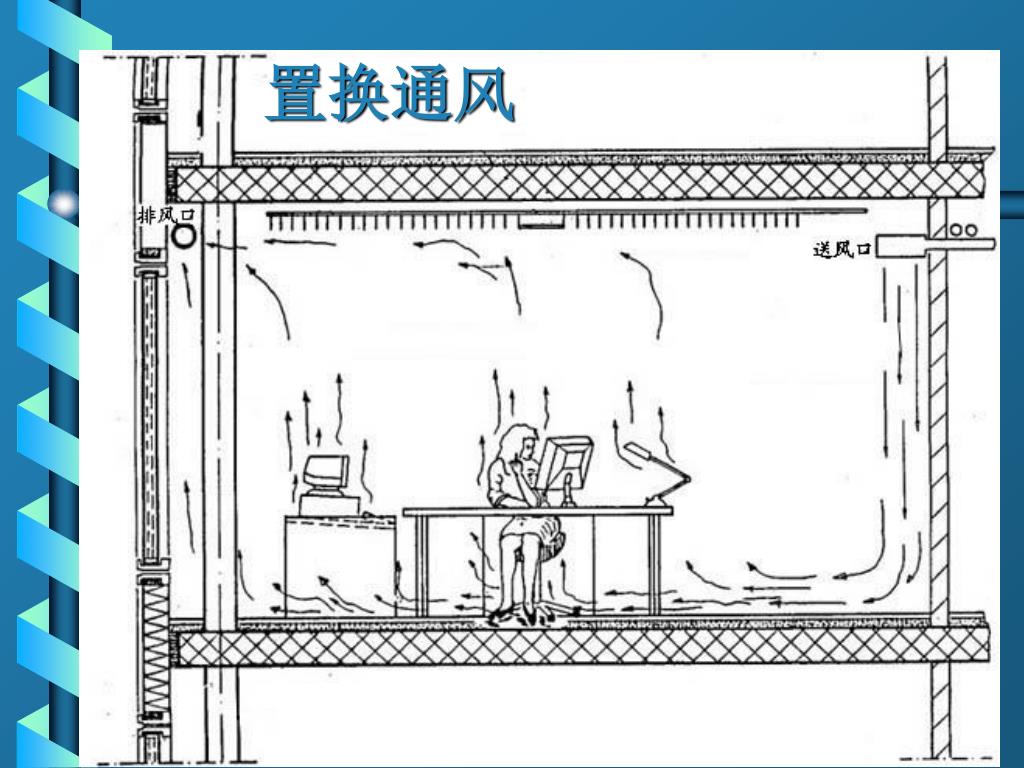

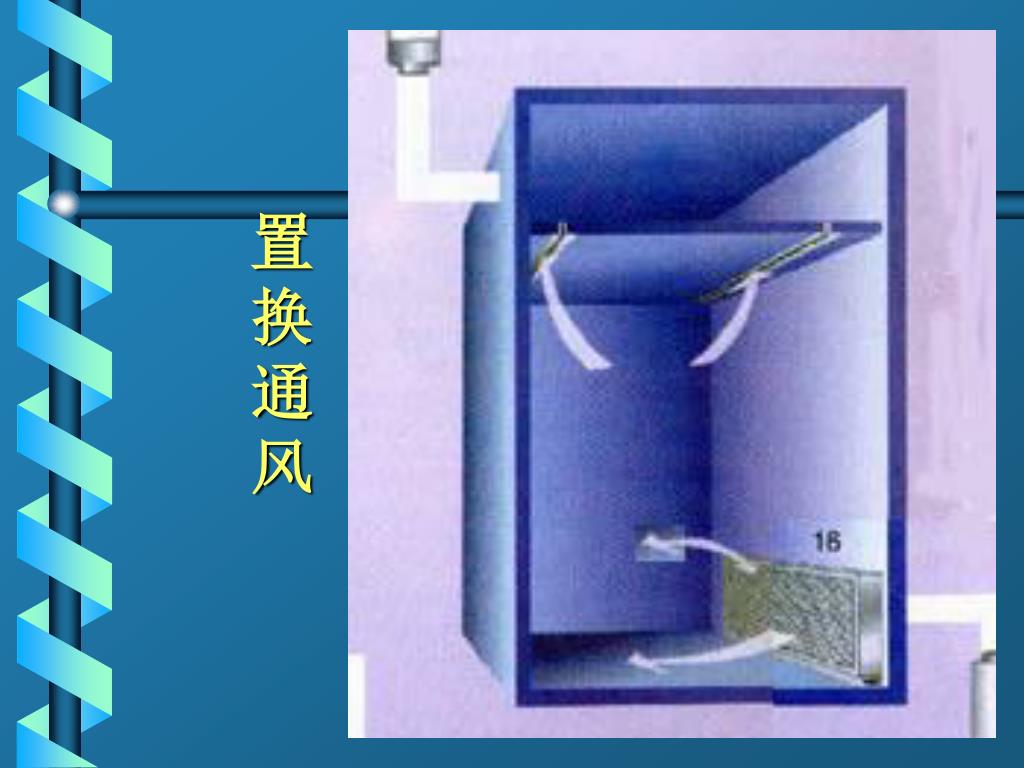

置换通风

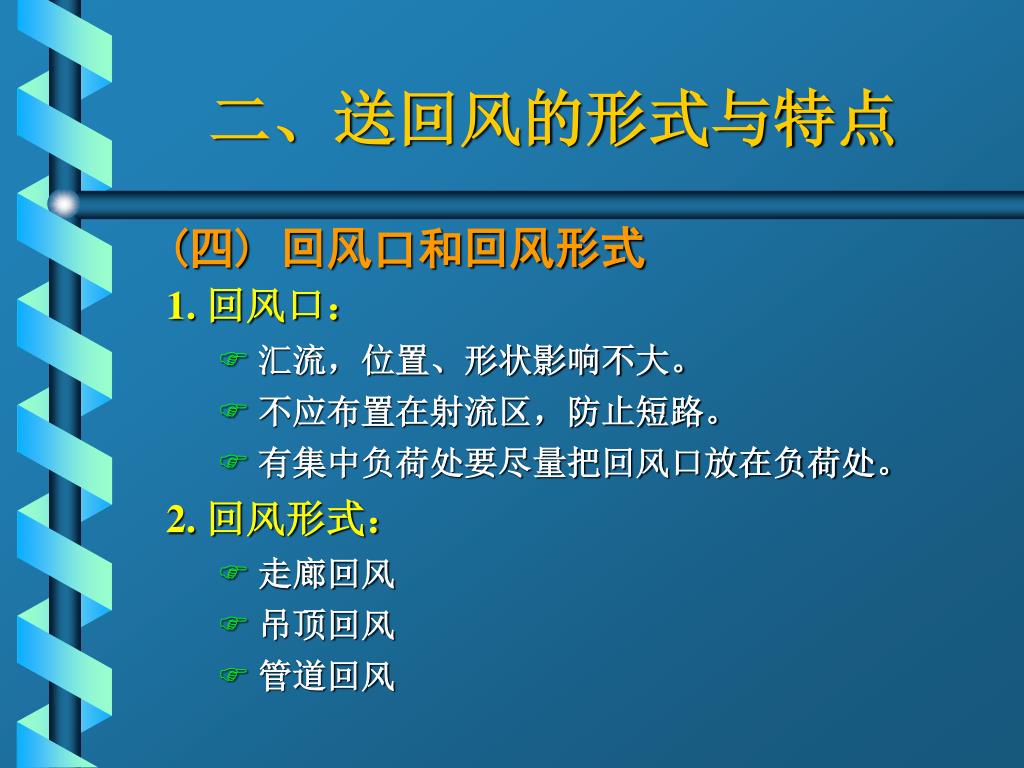

二、送回风的形式与特点 • (四) 回风口和回风形式 • 1. 回风口： • 汇流，位置、形状影响不大。 • 不应布置在射流区，防止短路。 • 有集中负荷处要尽量把回风口放在负荷处。 • 2. 回风形式： • 走廊回风 • 吊顶回风 • 管道回风

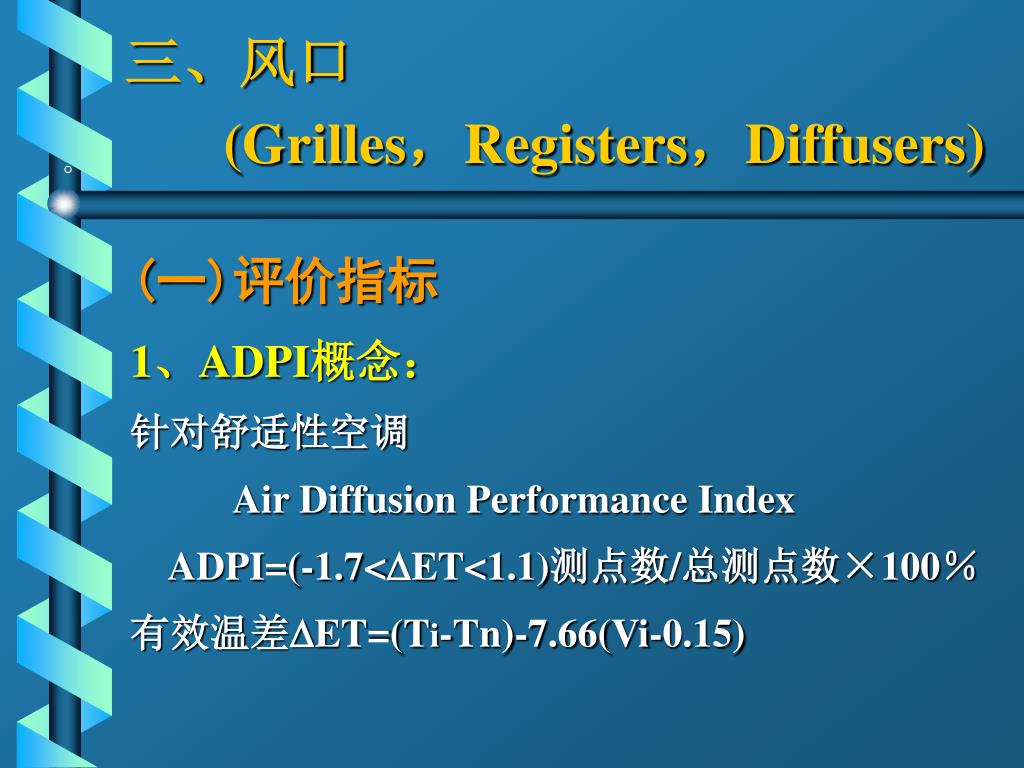

。三、风口 (Grilles，Registers，Diffusers) (一)评价指标 1、ADPI概念：针对舒适性空调 Air Diffusion Performance Index ADPI=(-1.7<DET<1.1)测点数/总测点数×100％有效温差DET=(Ti-Tn)-7.66(Vi-0.15)

。三、风口 (一)评价指标 2、射程： Vx=0.5m/s 或 Vx=0.25m/s 处的距离。与喷射风速有关。 3、噪声：与喷射风速有关。 4、阻力：阻力系数一般为常数 5、风量：有额定风量范围，风速范围

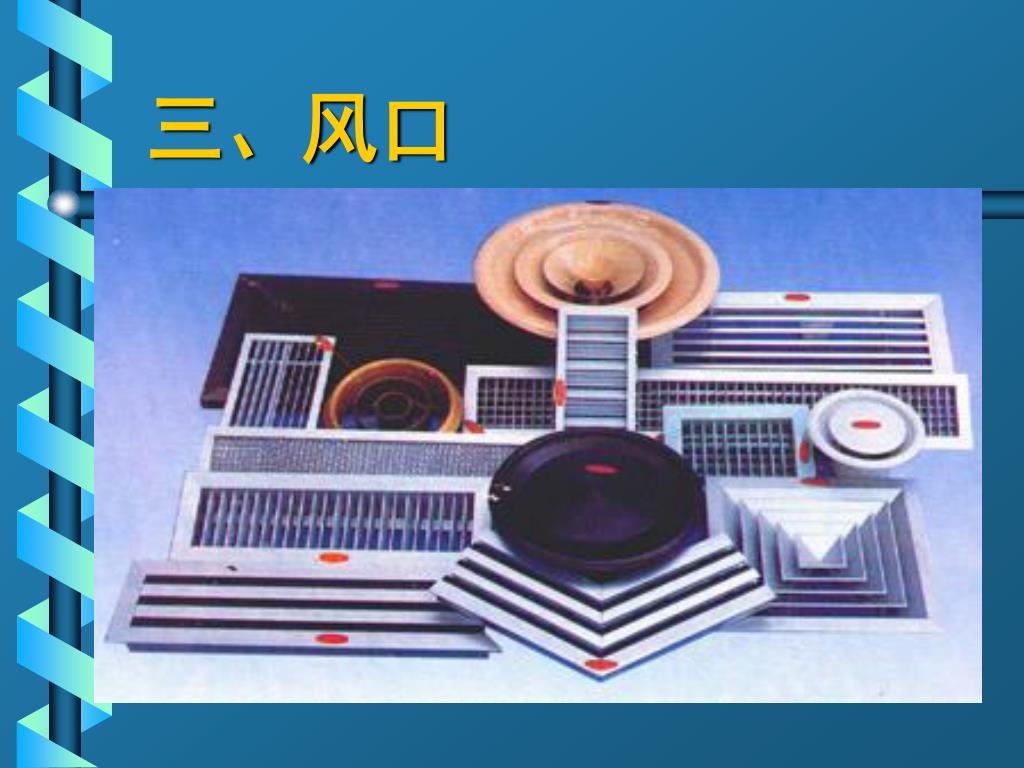

三、风口

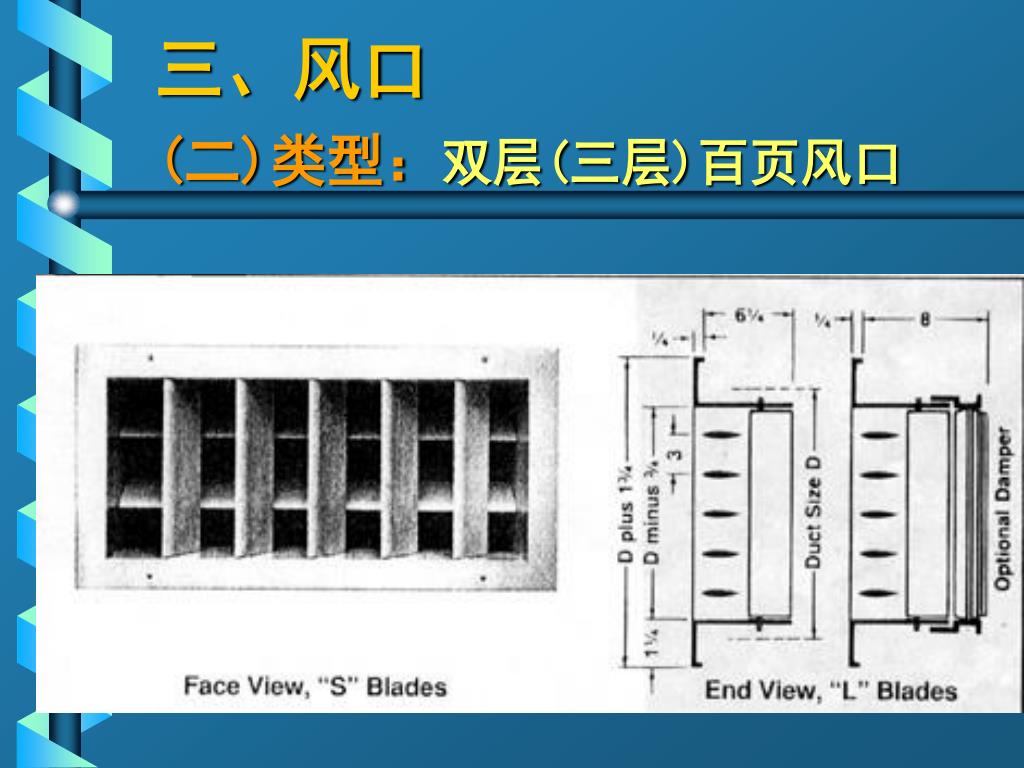

三、风口 (二)类型：双层(三层)百页风口

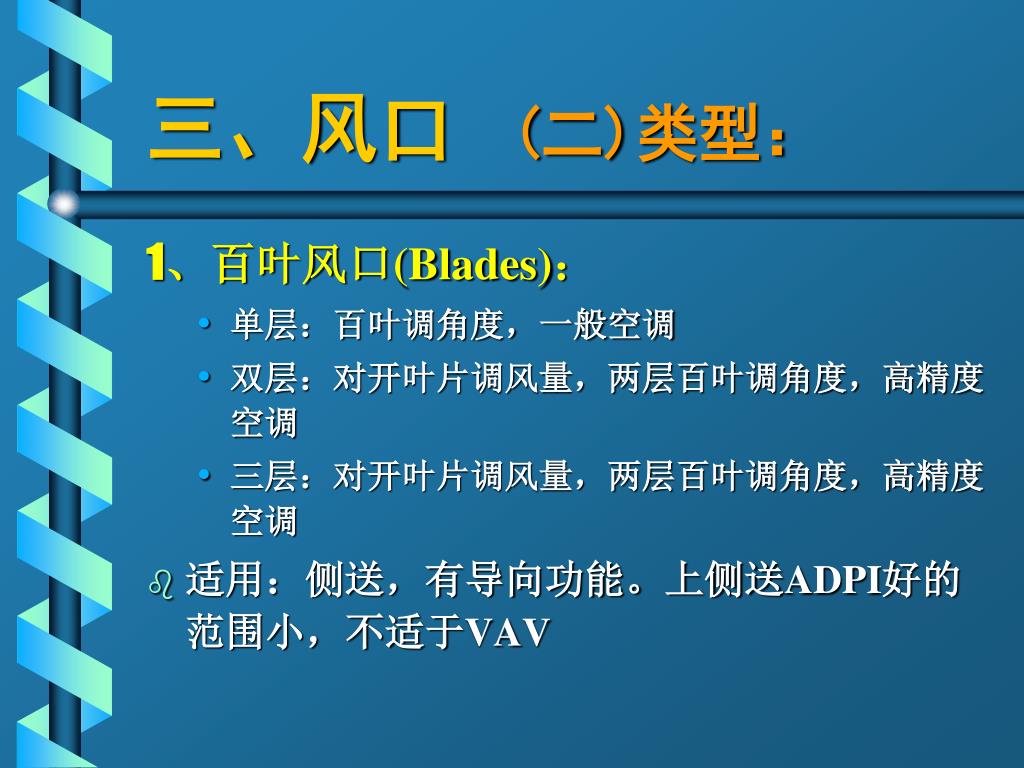

三、风口 (二)类型： 1、百叶风口(Blades)： • 单层：百叶调角度，一般空调 • 双层：对开叶片调风量，两层百叶调角度，高精度空调 • 三层：对开叶片调风量，两层百叶调角度，高精度空调 • 适用：侧送，有导向功能。上侧送ADPI好的范围小，不适于VAV

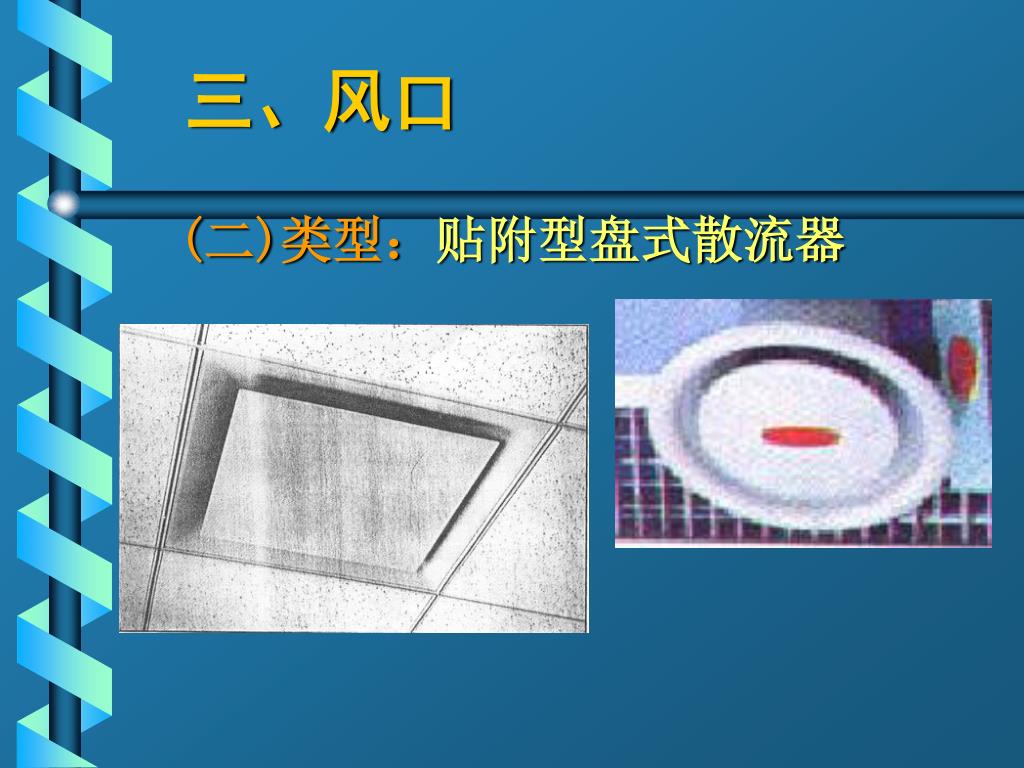

三、风口 (二)类型：贴附型盘式散流器

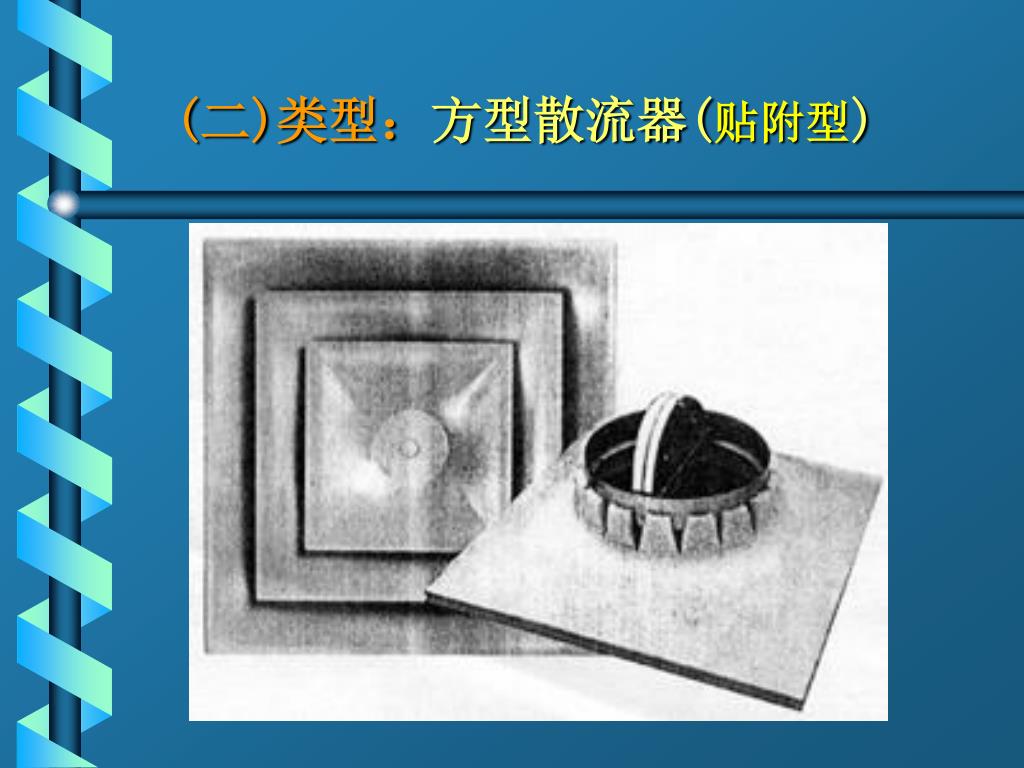

(二)类型：方型散流器(贴附型)

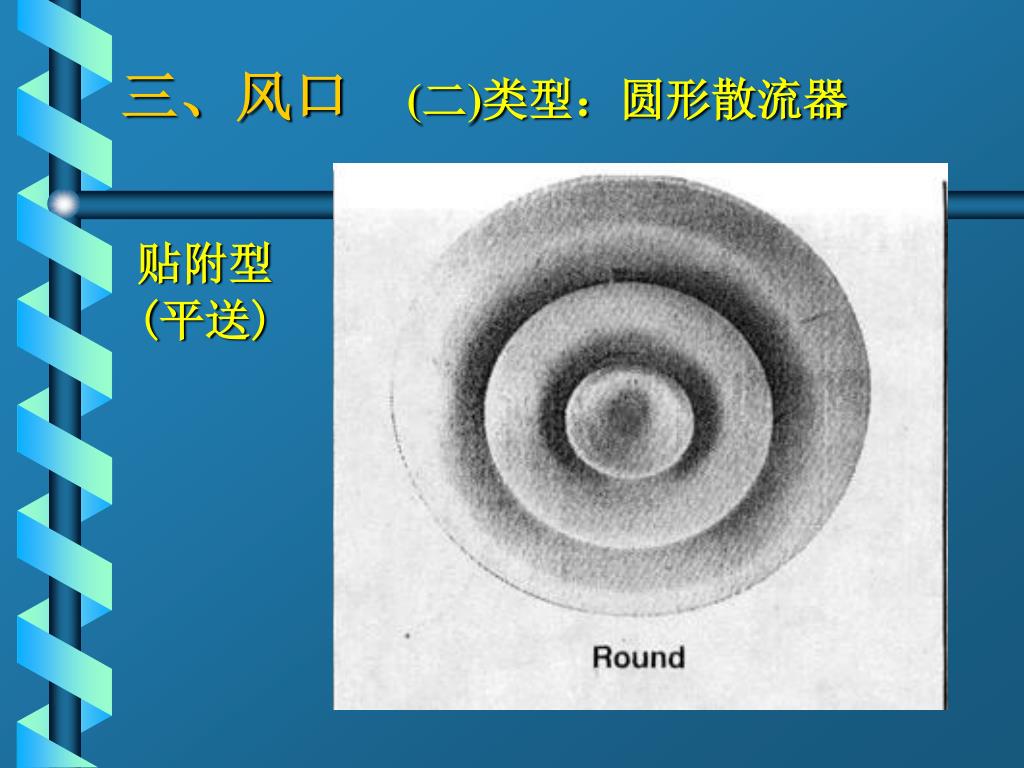

三、风口 (二)类型：圆形散流器 贴附型 (平送)

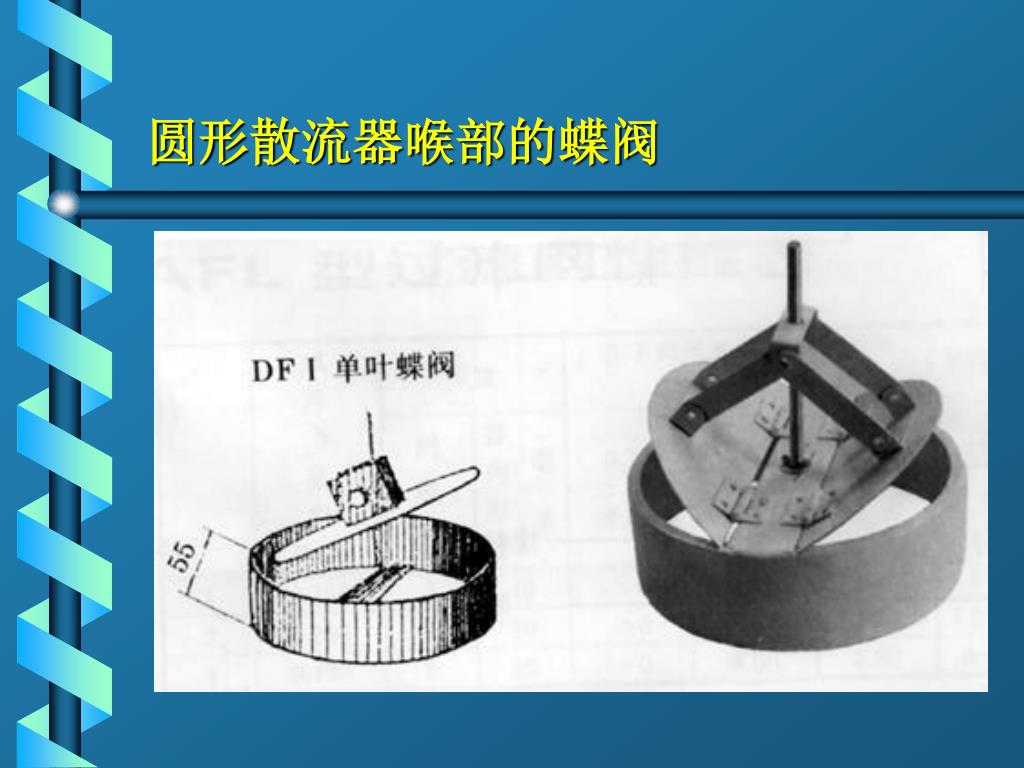

圆形散流器喉部的蝶阀

直片型散流器(平送或下送)

三、风口 (二)类型 2、散流器(Ceiling diffusers) 适用：吊顶送风根据顶棚形状和定型产品样本建议的流程、间距，面积不超过1:1.5 • 盘式：平送 • 送吸式：上送上回 • 直片式：下送或平送 • 流线型：下送

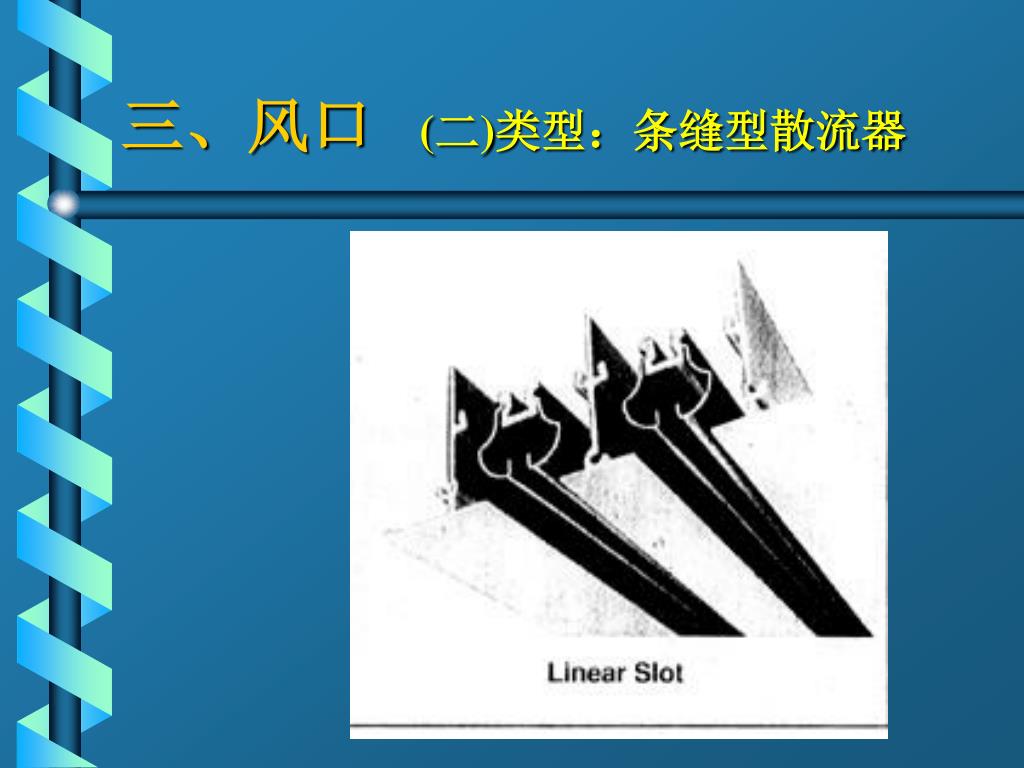

三、风口 (二)类型：条缝型散流器

三、风口 (二)类型：灯具送风散流器

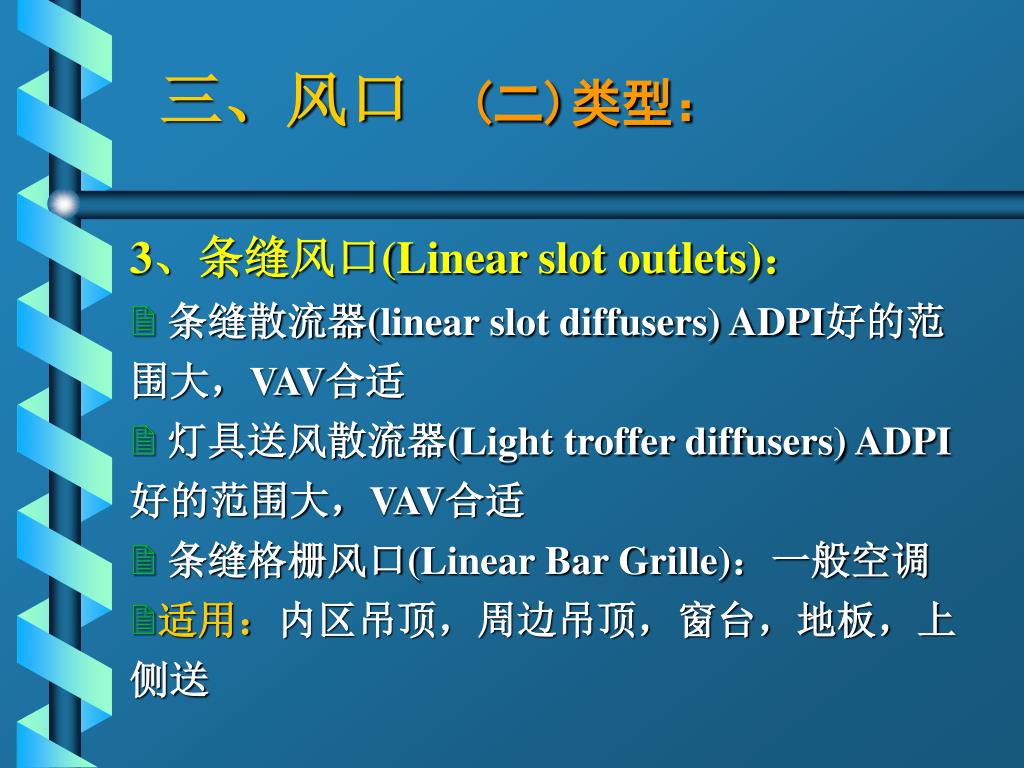

三、风口 (二)类型： • 3、条缝风口(Linear slot outlets)： • 条缝散流器(linear slot diffusers) ADPI好的范围大，VAV合适 • 灯具送风散流器(Light troffer diffusers) ADPI好的范围大，VAV合适 • 条缝格栅风口(Linear Bar Grille)：一般空调 • 适用：内区吊顶，周边吊顶，窗台，地板，上侧送

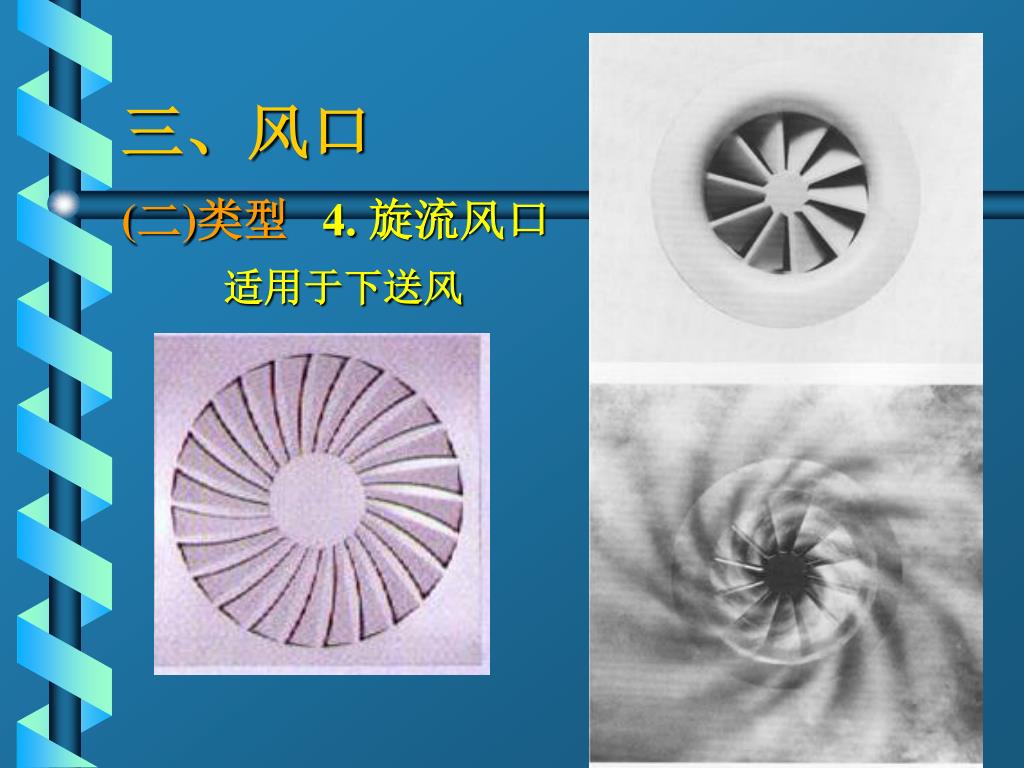

三、风口 (二)类型 4. 旋流风口适用于下送风

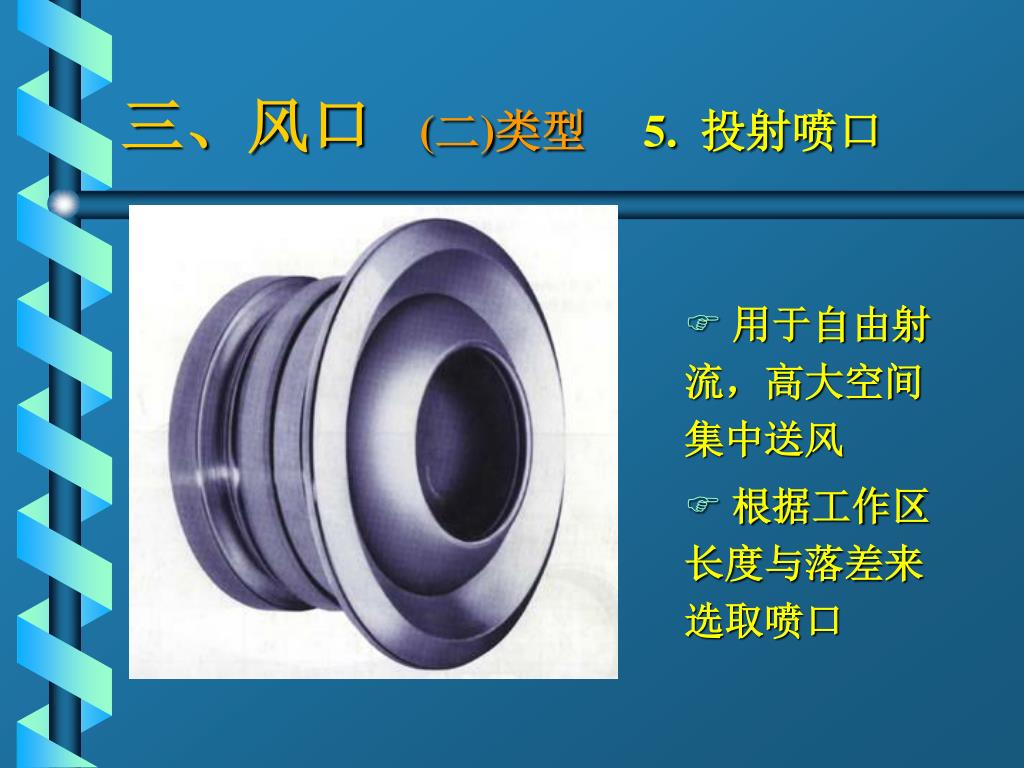

三、风口 (二)类型 5. 投射喷口 • 用于自由射流，高大空间集中送风 • 根据工作区长度与落差来选取喷口

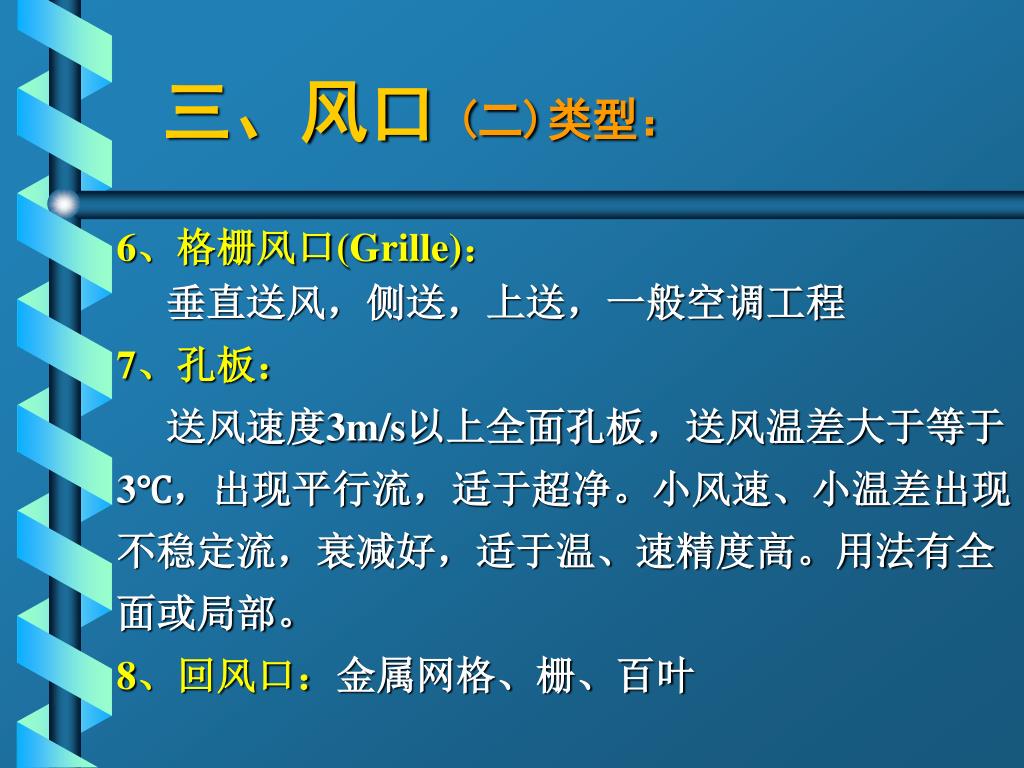

三、风口 (二)类型： 6、格栅风口(Grille)：垂直送风，侧送，上送，一般空调工程 7、孔板：送风速度3m/s以上全面孔板，送风温差大于等于3℃，出现平行流，适于超净。小风速、小温差出现不稳定流，衰减好，适于温、速精度高。用法有全面或局部。 8、回风口：金属网格、栅、百叶

四、风口选择、布置的要点 • (一)考虑工作区的温度衰减、速度衰减，贴附长度 • 温度衰减：tx / t0 • 速度衰减：Vx / V0 • 贴附长度：xl (针对依靠贴附) • 送风可达到的区域

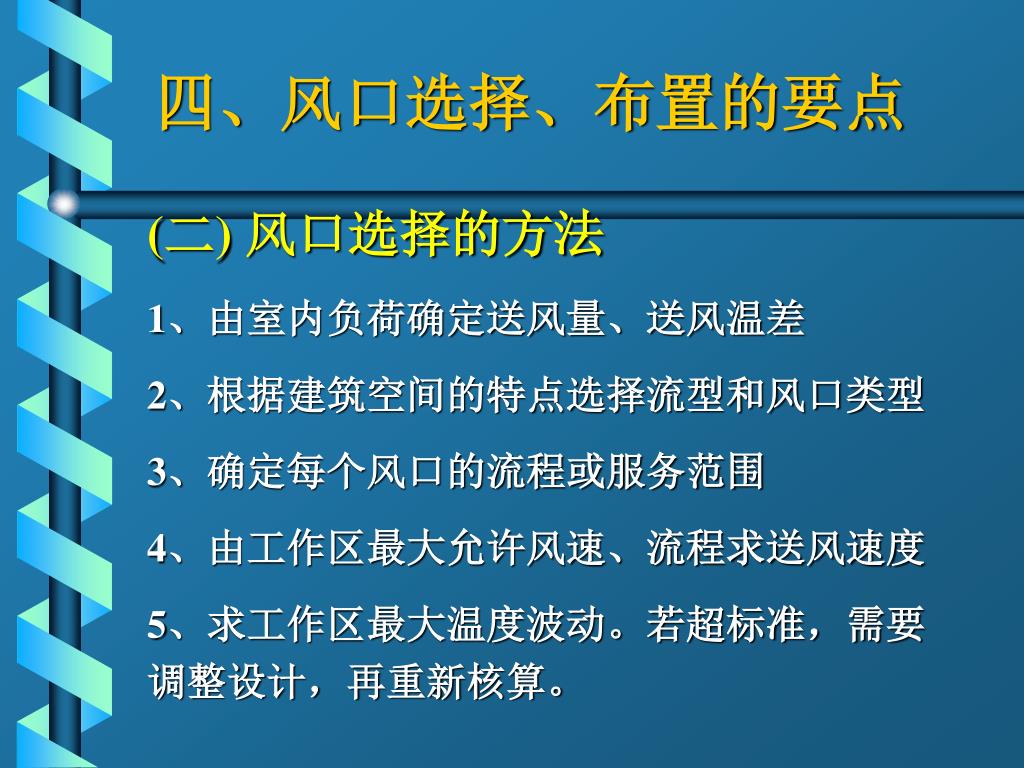

四、风口选择、布置的要点 (二) 风口选择的方法 1、由室内负荷确定送风量、送风温差 2、根据建筑空间的特点选择流型和风口类型 3、确定每个风口的流程或服务范围 4、由工作区最大允许风速、流程求送风速度 5、求工作区最大温度波动。若超标准，需要调整设计，再重新核算。

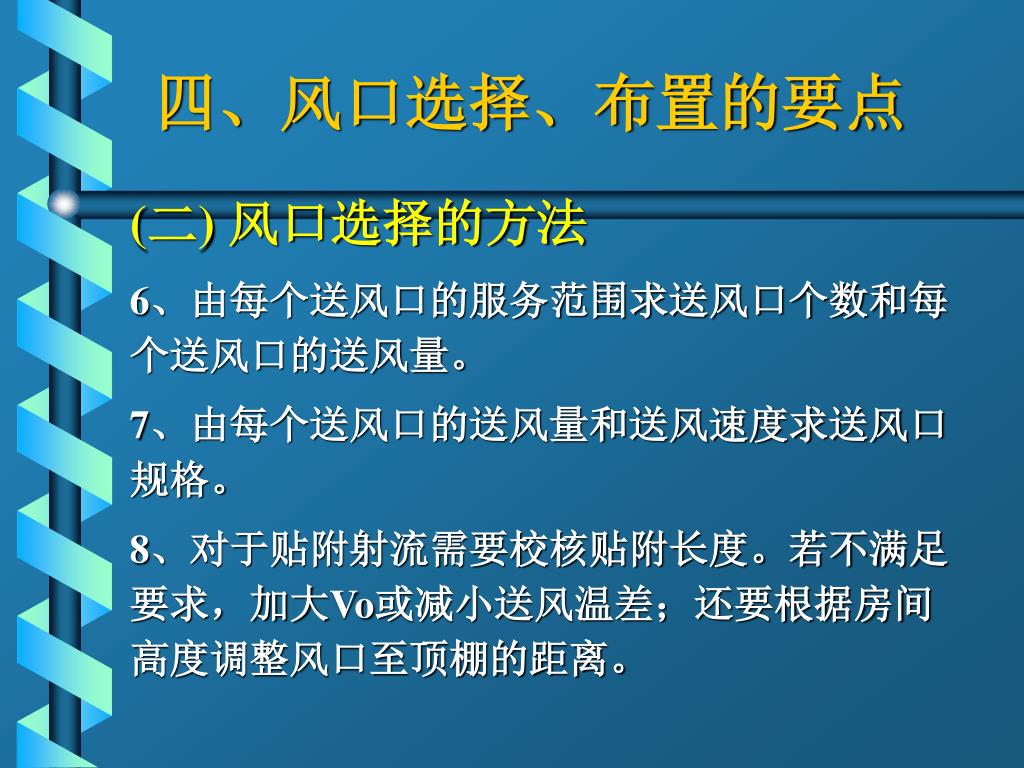

四、风口选择、布置的要点 (二) 风口选择的方法 6、由每个送风口的服务范围求送风口个数和每个送风口的送风量。 7、由每个送风口的送风量和送风速度求送风口规格。 8、对于贴附射流需要校核贴附长度。若不满足要求，加大Vo或减小送风温差；还要根据房间高度调整风口至顶棚的距离。
