计算机辅助制造 Computer Aided Manufacturing CAM

计算机辅助制造 Computer Aided Manufacturing CAM. MaterCAM X3 软件下载地址： http://zlgc.usx.edu.cn/kc/jsjfzsj/contents/3175/14206.html. 第 1 章 CAM 基础. 1.1 基本概念. 计算机辅助制造是指在机械制造业中，利用电子数字计算机通过各种数值控制机床和设备，自动完成离散产品的加工、装配 、检测和包装等制造过程，简称 CAM 。. CAM 系统的组成可以分为硬件和软件两方面。 硬件：数控机床、加工中心、输送装置、装卸装置、存储装置、检测装置、计算机等。

jolene-moon
Download Presentation

计算机辅助制造 Computer Aided Manufacturing CAM

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

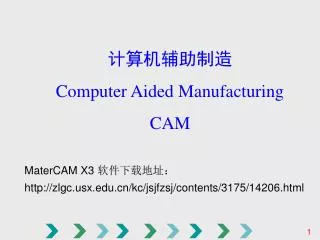

  1. 计算机辅助制造 Computer Aided Manufacturing CAM MaterCAM X3 软件下载地址： http://zlgc.usx.edu.cn/kc/jsjfzsj/contents/3175/14206.html

  2. 第1章 CAM基础 1.1 基本概念 计算机辅助制造是指在机械制造业中，利用电子数字计算机通过各种数值控制机床和设备，自动完成离散产品的加工、装配 、检测和包装等制造过程，简称CAM。

  3. CAM系统的组成可以分为硬件和软件两方面。 硬件：数控机床、加工中心、输送装置、装卸装置、存储装置、检测装置、计算机等。 软件：数据库、计算机辅助工艺过程设计、计算机辅助数控程序编制、计算机辅助工装设计、计算机辅助作业计划编制与调度、计算机辅助质量控制等。

  4. 1.2 CAM软件 • (1)CAD/CAM一体化软件 • Unigraphics, UG • Pro/Engineering, Pro/E • CATIA • (2)相对独立的CAM软件 • Edgecam • Mastercam • (3)国内CAM软件 • CAXA制造工程师 • 中望 VX

  5. CAD/CAM软件 材料数据 切削数据 零件图 机床数据 刀具数据 CAD模型 CAM模块 后置处理 刀位文件 NC加工程序 程序验证及加工过程动态图形仿真 通信 移动磁盘 机床数控系统 1.3 计算机辅助编程 一、计算机辅助编程的基本步骤

  6. 二、应用MasterCAM软件进行编程的基本步骤 (1)建立零件模型(线框、曲面或实体)； (2)选择机床类型车床(Lathe)、铣床(Mill)、线切割(WEDM)； (3)材料(STOCK)设置； (4)选择刀具路径(Tool Path)类型； (5)参数设置并计算刀具路径； (6)切削模拟(Simulation)； (7)后置处理(Postprocess)。

  7. Step1:零件建模 Step2:设置刀具参数

  8. Step4:设置曲面加工基本参数 Step5:设置粗加工参数

  9. Step6: 生成刀具路径 Step7: 刀具路径模拟

  10. Step8: 后置处理－生成NC代码

  11. 考 核 方 法 (1)过程考核。针对每个项目中的一个或两个案例，在课堂上根据完成情况进行现场打分。每学期考核5-6次。占总评成绩的60%。 (2)团队学习效果考核。每次过程考核结束后，成绩按学习团队合计并按从低到高进行排序，最低不加分，后面位次高一位每人加1分，上限为100分。 (3)课后作业团队自我评价与教师评价相结合的考核。对于自主学习部分的考核、期末综合作业的考核采用团队自我评价和教师评价相结合的方式，分数各占该部分分数的50%。自主学习部分的成绩按10%，期末综合作业按20%计入总评成绩。 (4)团队学习参与度自我评价与学习记录教师评价考核。团队组长在期末结束时，根据学习参与度、团队学习贡献情况，对每位成员评分，按5%的比例计入总成绩。教师根据学习记录对整个团队评分，按5%的比例计入总成绩。
