  1. MODELO OSI TCP/IP Ing. Camilo Jaramillo Ing. Wilmer Onofre García Ing. Cristhian Abella Ing. Guillermo Garay

  2. 7 Aplicación 6 Presentación 5 Sesión 4 Transporte 3 Red 2 Enlace 1 Físico El Modelo Es una arquitectura por niveles para el diseño de sistemas de red que permiten la comunicación entre todos los dispositivos de computadoras. Esta compuesto por siete niveles separados, pero relacionados, cada uno de los cuales define un segmento del proceso necesario para mover la información a través de una red.

  3. ¿Cómo se organizan los niveles? 7 Aplicación Proporcionan servicios de soporte de usuario 6 Presentación 5 Sesión Asegura la transmisión fiable de extremo a extremo 4 Transporte 3 Red Son los niveles de soporte de Red (aspectos físicos de la transmisión de los datos de un dispositivo a otro) 2 Enlace 1 Físico

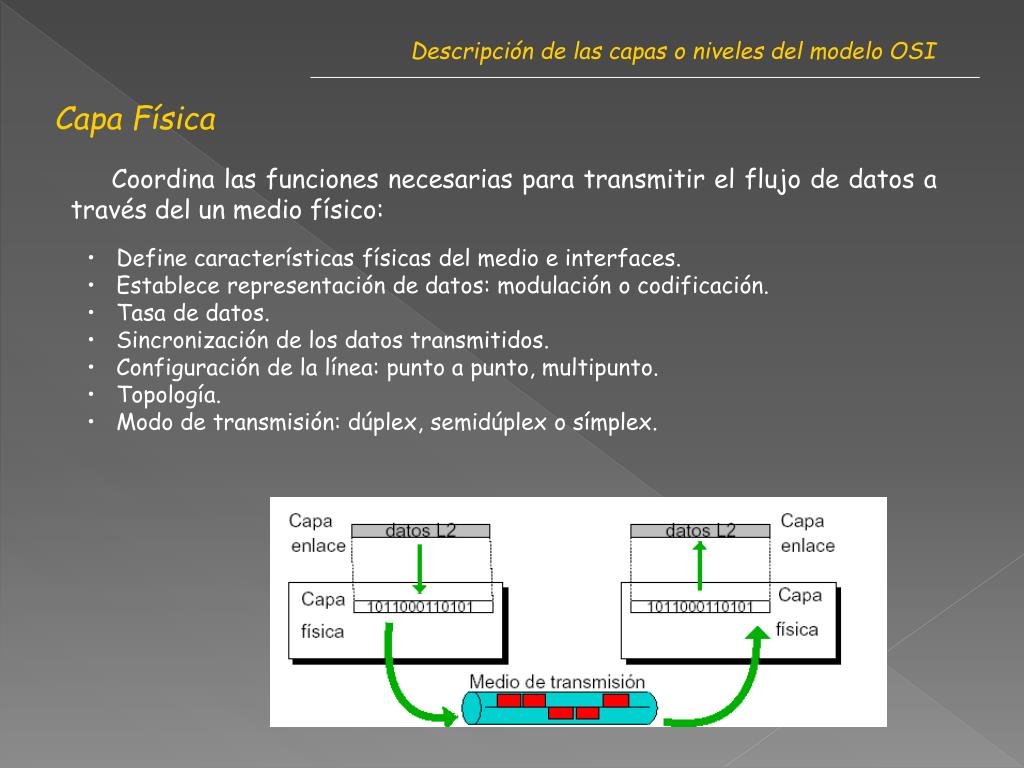

  4. Descripción de las capas o niveles del modelo OSI Capa Física Coordina las funciones necesarias para transmitir el flujo de datos a través del un medio físico: • Define características físicas del medio e interfaces. • Establece representación de datos: modulación o codificación. • Tasa de datos. • Sincronización de los datos transmitidos. • Configuración de la línea: punto a punto, multipunto. • Topología. • Modo de transmisión: dúplex, semidúplex o símplex.

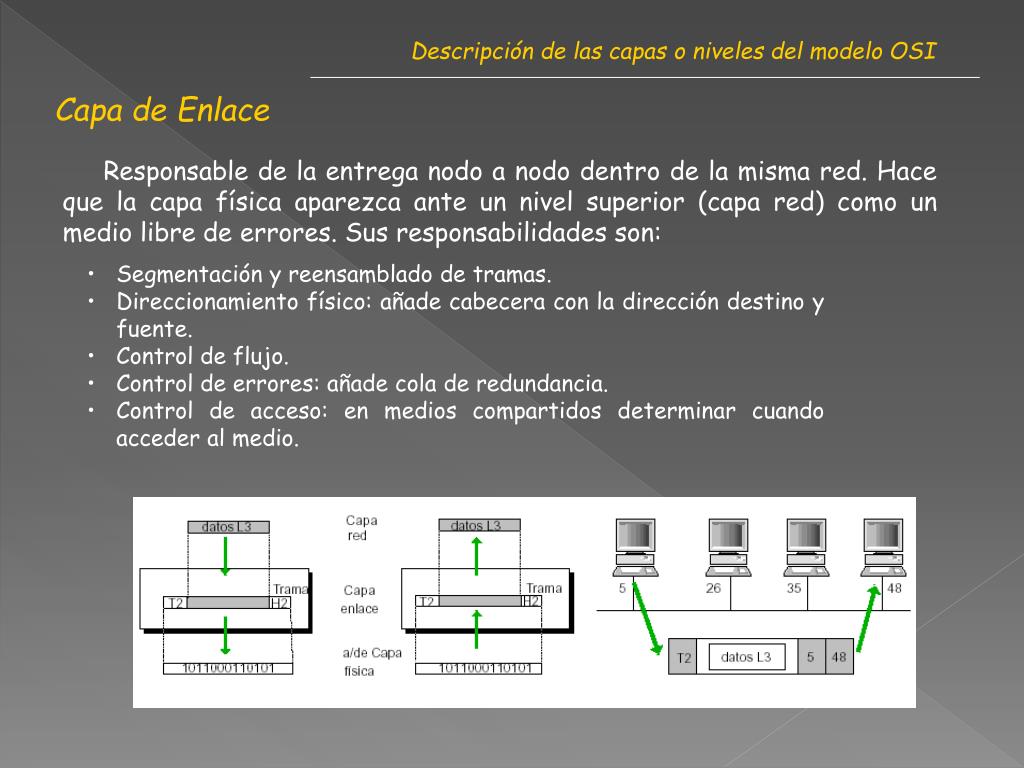

  5. Descripción de las capas o niveles del modelo OSI Capa de Enlace Responsable de la entrega nodo a nodo dentro de la misma red. Hace que la capa física aparezca ante un nivel superior (capa red) como un medio libre de errores. Sus responsabilidades son: • Segmentación y reensamblado de tramas. • Direccionamiento físico: añade cabecera con la dirección destino y fuente. • Control de flujo. • Control de errores: añade cola de redundancia. • Control de acceso: en medios compartidos determinar cuando acceder al medio.

  6. Descripción de las capas o niveles del modelo OSI Capa de Red Se encarga de la entrega de origen a destino de los paquetes individuales, independientemente de la red en la que se estén. Las funciones a implementar son: • Direccionamiento lógico: añade dirección lógica origen y destino. • Encaminamiento.

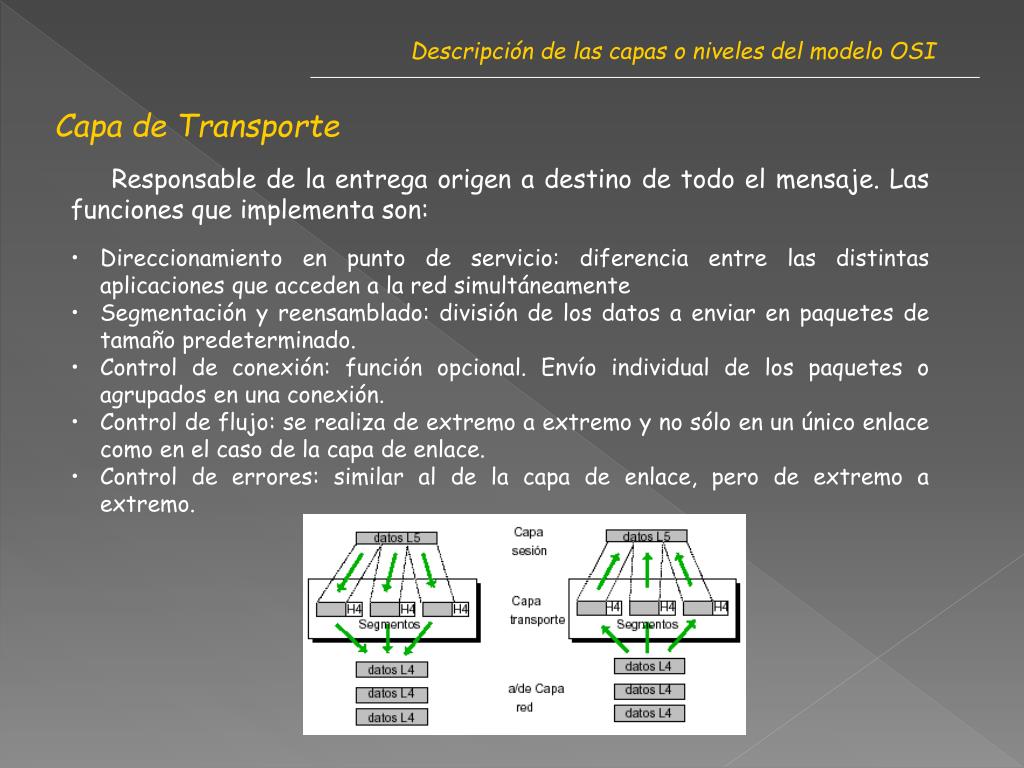

  7. Descripción de las capas o niveles del modelo OSI Capa de Transporte Responsable de la entrega origen a destino de todo el mensaje. Las funciones que implementa son: • Direccionamiento en punto de servicio: diferencia entre las distintas aplicaciones que acceden a la red simultáneamente • Segmentación y reensamblado: división de los datos a enviar en paquetes de tamaño predeterminado. • Control de conexión: función opcional. Envío individual de los paquetes o agrupados en una conexión. • Control de flujo: se realiza de extremo a extremo y no sólo en un único enlace como en el caso de la capa de enlace. • Control de errores: similar al de la capa de enlace, pero de extremo a extremo.

  8. Descripción de las capas o niveles del modelo OSI Capa de Transporte

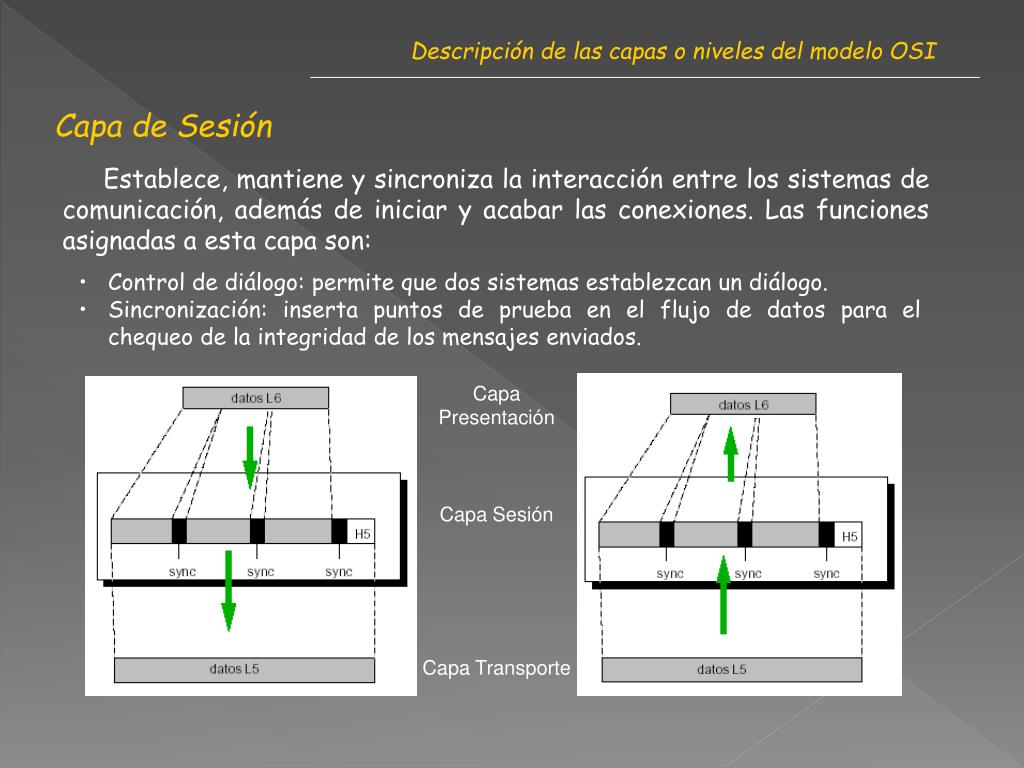

  9. Descripción de las capas o niveles del modelo OSI Capa Presentación Capa Sesión Capa Transporte Capa de Sesión Establece, mantiene y sincroniza la interacción entre los sistemas de comunicación, además de iniciar y acabar las conexiones. Las funciones asignadas a esta capa son: • Control de diálogo: permite que dos sistemas establezcan un diálogo. • Sincronización: inserta puntos de prueba en el flujo de datos para el chequeo de la integridad de los mensajes enviados.

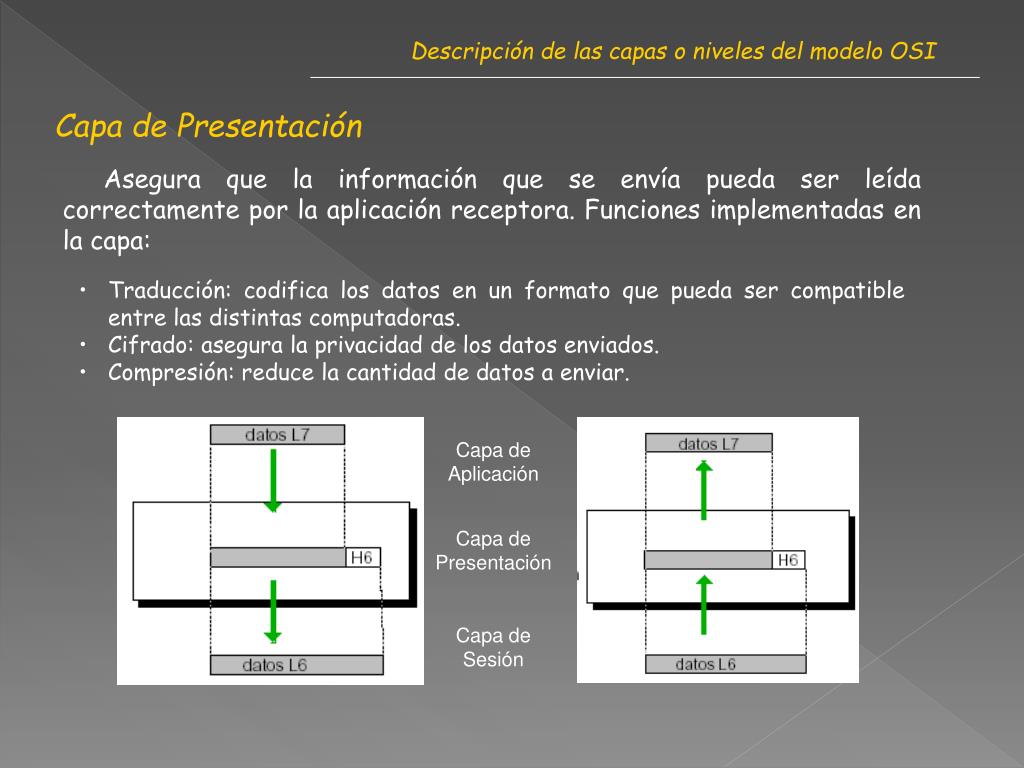

  10. Descripción de las capas o niveles del modelo OSI Capa de Aplicación Capa de Presentación Capa de Sesión Capa de Presentación Asegura que la información que se envía pueda ser leída correctamente por la aplicación receptora. Funciones implementadas en la capa: • Traducción: codifica los datos en un formato que pueda ser compatible entre las distintas computadoras. • Cifrado: asegura la privacidad de los datos enviados. • Compresión: reduce la cantidad de datos a enviar.

  11. Descripción de las capas o niveles del modelo OSI Capa de Aplicación Capa de Presentación Capa de Aplicación Proporciona los interfaces de usuario y el soporte para dar servicios a las aplicaciones de red, permitiendo a éstas el acceso a la misma. Funciones implementadas: • Terminal virtual: permite el acceso remoto a una máquina. • Gestión de ficheros: acceso remoto a ficheros y transferencia o gestión de los mismos. • Servicios de correo. • Servicios de directorios: proporciona acceso a bases de datos distribuidas que contienen información global sobre distintos objetos y servicios.

  12. Transmisión de datos en OSI Aplicación Aplicación Presentación Presentación Sesión Sesión Transporte Transporte Red Red Enlace Enlace Físico Físico Medio de Transmisión

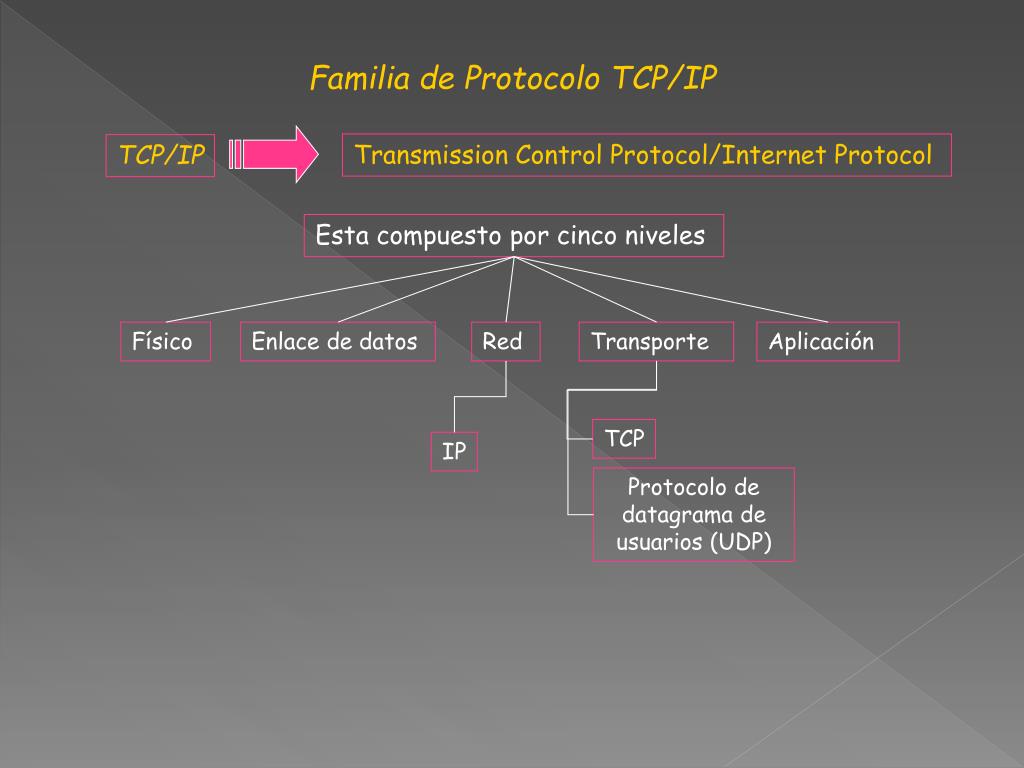

  13. Familia de Protocolo TCP/IP Transmission Control Protocol/Internet Protocol TCP/IP Esta compuesto por cinco niveles Físico Enlace de datos Red Transporte Aplicación TCP IP Protocolo de datagrama de usuarios (UDP)

  14. Comparación del Modelo OSI con el Protocolo TCP/IP TCP/IP Modelo OSI 7 Aplicación Aplicación 6 Presentación 5 5 Sesión 4 Transporte 4 Transporte 3 Red 3 Red 2 2 Enlace de datos Enlace Físico 1 Físico 1

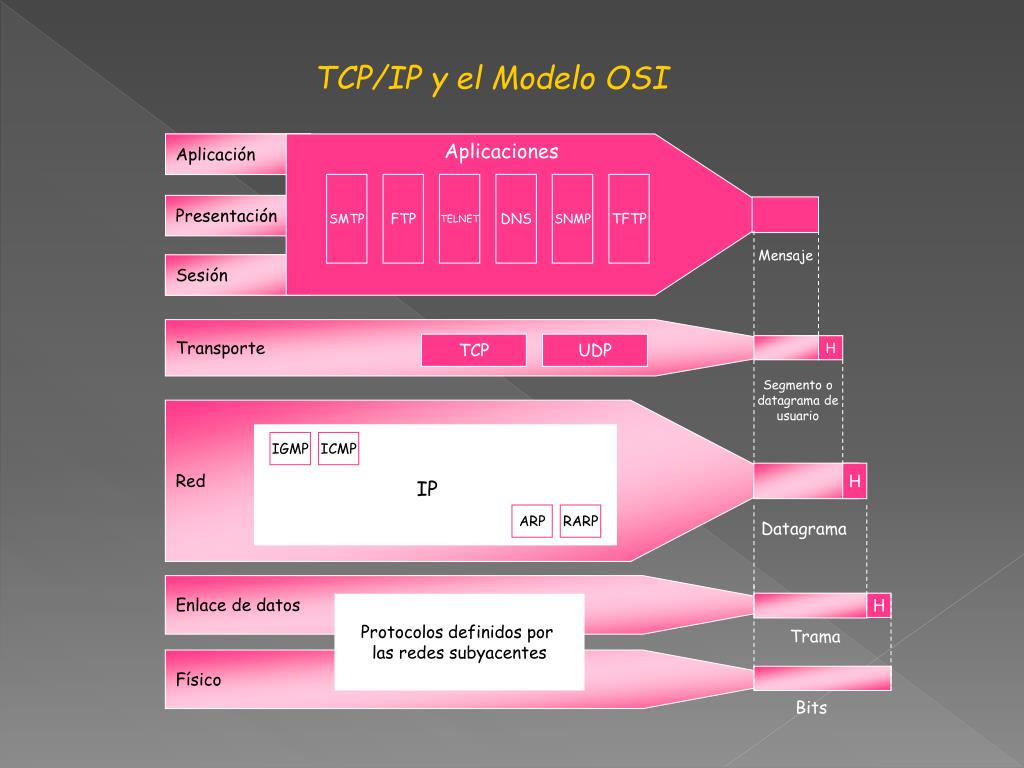

  15. Aplicación Aplicaciones SMTP FTP TELNET DNS SNMP TFTP Presentación Mensaje Sesión Transporte TCP UDP H Segmento o datagrama de usuario Red IGMP ICMP H IP ARP RARP Datagrama Enlace de datos H Protocolos definidos por las redes subyacentes Trama Físico Bits TCP/IP y el Modelo OSI
