第八章泌尿系统 Urological system. 吉大二院核医学科 赵银龙. 解剖生理简介. 肾小球. 肾小体. 过滤 作用. 肾单位. 肾小囊. 肾脏. 肾小管. 重吸收与分泌作用. 泌尿系统. 肾集合管、肾盏、肾盂. 输尿管、膀胱、尿道. 泌尿系统组成及功能. 泌尿系统由肾脏、输尿管、膀胱和尿道组成。肾是泌尿器官,其余为贮尿和排尿器官。 主要生理功能是排泄人体代谢的终末产物和维持水、电解质及酸碱平衡。. 放射性核素肾图 肾小球滤过率测定 肾有效血浆流量测定 肾动态显像 肾静态显像
E N D
第八章泌尿系统Urological system 吉大二院核医学科 赵银龙
解剖生理简介 肾小球 肾小体 过滤 作用 肾单位 肾小囊 肾脏 肾小管 重吸收与分泌作用 泌尿系统 肾集合管、肾盏、肾盂 输尿管、膀胱、尿道
泌尿系统组成及功能 泌尿系统由肾脏、输尿管、膀胱和尿道组成。肾是泌尿器官,其余为贮尿和排尿器官。 主要生理功能是排泄人体代谢的终末产物和维持水、电解质及酸碱平衡。
放射性核素肾图 • 肾小球滤过率测定 • 肾有效血浆流量测定 • 肾动态显像 • 肾静态显像 • 膀胱显像
第一节 肾 图 邻碘马尿酸 一原理 弹丸注射131I-OIH后,随血流进入肾脏,在体外可记录双肾区R随时间的变化,以获得肾内聚集和排出显像剂过程的时间-放射性活度曲线——肾图,以反映肾脏的功能状态(TAC,时间-放射活性曲线,time-activity curve)。
二、检查方法 • 1、患者准备:检查前30min饮水300ml,临检查前排尿。 • 2、患者取仰卧位或坐位,两探头对准双肾中心位置,弹丸注射131I-OIH 5-10μCi后立即启动肾图仪,描记15min。
肾图分段及意义 a段:其高度反映肾动脉的血流灌注量。 b段:其上升斜率和高度主要与肾血流量、 肾皮质功能有关。 c段:主要与上尿路通畅程度和尿流量多少 有关。
三、正常肾图 • a段:(示踪剂出现段):静注131I-OIH 10s出现的急剧上升段。 其高度在一定程度上反映肾灌注量. • b段:继a段以后出现的斜行上升段。 • 2-4min达高峰。上升斜率和高度 反映肾小管上皮细胞从血中摄 取131I-OIH的速度和数量, • 主要与肾有效血浆流量和肾小管分 • 泌功能有关。 • c段:(示踪剂排泄段):b段后曲 • 线下降部分。下降斜率主要反映 • 示踪剂随尿液排出肾脏的数量和 • 速度。在无尿路梗阻时,c段也 • 反映肾功能和肾有效血浆流量。
四、肾图定量分析指标 • 指 标 正常参考值 目 的 • 峰时(Tb) <4.5m(平均2.5m) • 半排时间(C1/2) <8m(平均4m) 尿路通畅时 • 肾脏指数(RI) >45%(平均60%) 肾功能观察 • 15min残留率 <50%(平均30%) • 分浓缩率 >6%(平均18%) 尿路不畅时 肾功能观察 • 峰值差 <30% • 峰时差 <1min 观察两侧肾功之差 肾脏指数差 <25%
尿路通畅时,肾脏指数(RI)是评价肾功能的可靠指标,正常人RI>45%。尿路通畅时,肾脏指数(RI)是评价肾功能的可靠指标,正常人RI>45%。 RI为30%~45%时提示肾功能轻度损害,20%~30%者为中度损害,<20%者为重度损害。 分浓缩率则是上尿路引流不畅时评价肾功能的参考指标。

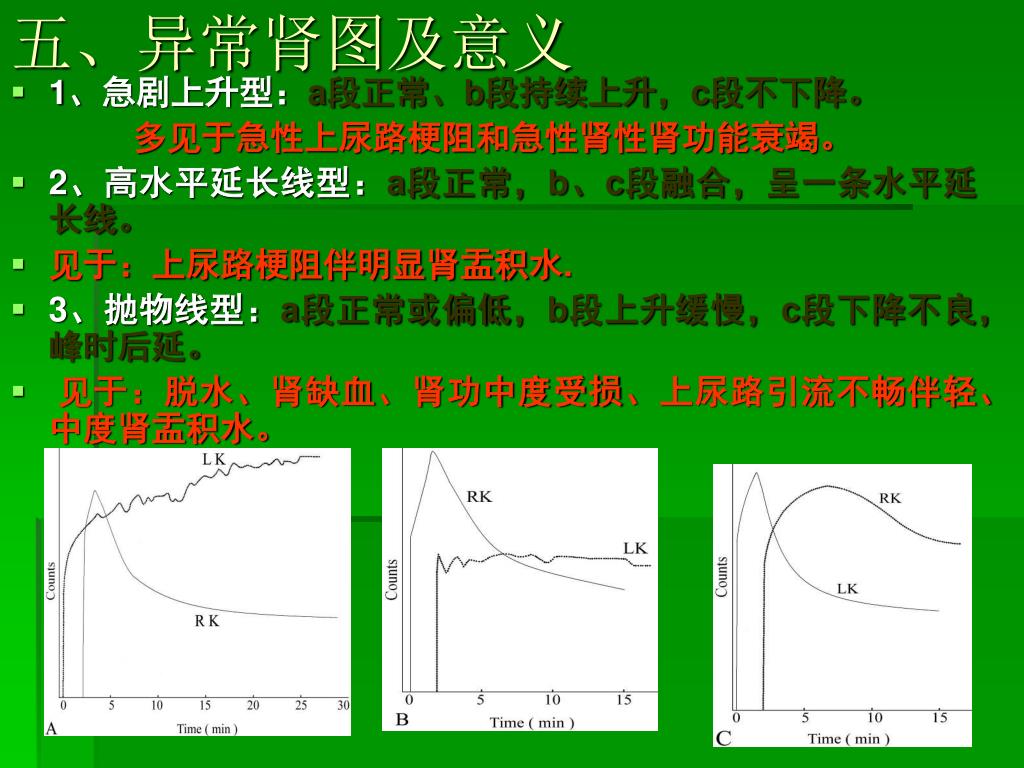

五、异常肾图及意义 • 1、急剧上升型:a段正常、b段持续上升,c段不下降。 多见于急性上尿路梗阻和急性肾性肾功能衰竭。 • 2、高水平延长线型:a段正常,b、c段融合,呈一条水平延长线。 • 见于:上尿路梗阻伴明显肾盂积水. • 3、抛物线型:a段正常或偏低,b段上升缓慢,c段下降不良,峰时后延。 • 见于:脱水、肾缺血、肾功中度受损、上尿路引流不畅伴轻、中度肾盂积水。
4、低水平延长线型:a段偏低,b、c段分不清,呈一条水平延长线。见于:肾功严重受损、急性肾前性肾功衰竭、慢性上尿路严重梗阻伴大量肾盂积液、双肾无功能。4、低水平延长线型:a段偏低,b、c段分不清,呈一条水平延长线。见于:肾功严重受损、急性肾前性肾功衰竭、慢性上尿路严重梗阻伴大量肾盂积液、双肾无功能。 • 5、低水平递减型:a段偏低,无b段、只见一条递减曲线。 • 见于:一侧无功能,肾切除或肾缺如。 • 6、阶梯状下降型:a、b段正常,c段下降时呈波浪状。 • 见于:尿返流,精神紧张,尿路感染,疼痛等刺激引起上尿路痉挛。 • 7、单侧小肾图:a、b、c段比例、形状正常,各段幅度明显低于建侧。见于:单侧肾动脉狭窄或先天性一肾发育不全。
六、临床应用 • 1、诊断上尿路梗阻: • 梗阻(尿路结石、狭窄,肿瘤侵润、压迫)时,绝大部分C段下降不良。早期肾功无改变,呈急剧上升型;梗阻时间长,肾功受损,表现为高水平延长线,抛物线,低水平延长线等图形。 • 2、测定肾功能: • 肾小球肾炎,原发性高血压,肾病综合症所致肾损害为双侧;肾结核,部分肾盂肾炎,单侧肾动脉狭窄,肾肿瘤等为单侧病变。
3、 移植肾监测: • 肾图逐渐正常,20min膀胱区R(B)与肾区R(K)比值>1,示移植肾成活;若为低水平延长线型或低水平递降型,B/K<1,示急性排异或肾缺血;C段持续上升而膀胱无R,示尿路梗阻或肾小管坏死。 • 4、观察疗效: • 药物或手术治疗前后肾图比较,可观察肾功恢复情况,评价治疗效果。
第二节肾小球滤过率(glomerular filtration rate, GFR) 定义:是指单位时间内从肾小球滤过的血浆容量(ml/min),它是反映肾脏滤过功能的直接指标。 总肾GFR的正常参考值:男性为1255ml/min;女性为11515ml/min。 相对分肾功能以分肾GFR在总肾GFR中所贡献的百分率判断,正常范围:42%~58%。
肾动态显像法测定GFR:方法简便易行,不需要采血;可评价分肾及总肾功能;能显示泌尿系影像;准确性略差。肾动态显像法测定GFR:方法简便易行,不需要采血;可评价分肾及总肾功能;能显示泌尿系影像;准确性略差。 血浆标本法测定GFR:双标本法(双血浆法)与菊粉清除率相关性良好,被推荐为测定GFR的标准。 通常于注射99mTc-DTPA后2h和4h采血,分离血浆后用计数仪测量血浆放射性计数。根据下式计算GFR,然后用体表面积(BSA)进行标准化处理。
第三节 介入试验 • 一、利尿肾图 • (一)原理 • 机械性尿路梗阻和功能性尿路梗阻在常规肾图上都表现为梗阻肾图,但应用利尿剂后,肾图可有不同改变,有助于鉴别二者.
(二)方法 • 常规肾图示梗阻,1)患者和仪器不动,iv速尿0.5mg/kg,继续描记至预期目的;(一次法) • 2)待肾区R至本底,饮水300-500ml,iv速尿0.5mg/kg,3min后再做肾图。(二次法) • (三)临床应用 • 机械梗阻—利尿后仍为梗阻型; • 非机械性梗阻—利尿后图形恢复正常。
利尿介入试验示意图 A. 梗阻性肾盂积水 B. 非梗阻性肾盂扩张
二、巯甲丙脯酸试验 • (一) 原理 • 巯甲丙脯酸(Captopril)是血管紧张素I转化酶抑制剂,治疗高血压作用迅速,口服15min发挥降压作用。 • 单侧肾动脉狭窄→患肾有效血浆流量↓—肾功能↓和原尿生成↓—肾动态显像示患肾显影和消退延缓,肾影小且R少;肾图为“小肾图”。当狭窄较轻—肾动态像和肾图近正常—口服巯甲丙脯酸→血压↓→加重患肾缺血,再次肾动态或肾图可见异常;而正常肾血管无明显降压反应。
巯甲丙脯酸介入试验(卡托普利,captopril试验)巯甲丙脯酸介入试验(卡托普利,captopril试验) 当临床疑似肾动脉狭窄而图像不典型时可行该介入试验鉴别。 动脉狭窄肾的滤过率靠血管紧张素Ⅱ收缩出球小动脉维持。巯甲丙脯酸抑制血管紧张素Ⅱ的生成,致出球小动脉扩张,肾小球滤过率下降,导致患侧肾功能异常或原有异常明显加剧。正常肾不受影响。
(二) 方法及结果判定 • 口服巯甲丙脯酸25-50mg,1h后做第二次肾动态或肾图,与一次结果比较。若患肾影出现及消退延缓,R活度↓;肾图示曲线峰值↓,峰时延缓—巯甲丙脯酸试验(+)。 • ***口服巯甲丙脯酸前后测血压,以防血压突然↓。
肾血管性高血压(左肾A狭窄) A. 基础肾图 B. Captopril介入肾图 C. 血管成形术后Captopril肾图
第五节 肾动态显像 • 一 、原理 • 弹丸iv能被肾实质浓聚且迅速经尿排出R药物,连续或间隔一定时间多次采集肾系列影像,可观察显像剂经肾动脉灌注、肾实质分布及清除情况。可得双肾血流灌注、动态功能图像及肾图。
二、显像剂 • 1、99mTc-DTPA(二乙三胺五醋酸): • 肾小球滤过型。血浆蛋白结合率小于2%。大约100%可以从肾小球滤过,随尿液排出。此药在体内稳定。 • 2、99mTc-MAG3(巯基乙酰甘氨酰甘氨酸), 99mTc-EC(双半胱氨酸),131I-OIH(邻碘马尿酸) • 肾小管分泌型显像剂。90%与血浆蛋白结合,98%由肾小管分泌,少量由胆道分泌。适于观察肾小管功能。
三、方法 • 坐位或仰卧,弹丸注射,立即1-2s/帧采集60s.—肾血流灌注相;30s-1min/帧采集20-30min,—肾功能相。如排泄延缓或不显影可后延显像时间。
四、正常影像 • 1、灌注相: 腹主动脉显影后2秒双肾显影,4~6秒肾影轮廓清楚,左右肾影出现时间差<1~2秒。 • 双肾影大小一致,形态完整、放射性分布均匀且对称。
2、功能相: • 1 min双肾实质显影,2~4 min肾实质影最清楚,形态完整,核素分布均匀且对称。 • 随着放射性尿液离开肾实质,肾盏、肾盂处放射性逐渐增强,肾皮质影减弱,膀胱逐渐显影、并增浓、增大。 • 20~25 min双肾影基本消退,大部分放射性浓聚于膀胱,输尿管一般不显影。
血流灌注异常肾区无灌注影;肾灌注显影时间延迟,影像缩小,放射活性减低;肾内局限性灌注缺损、减低或增强。血流灌注异常肾区无灌注影;肾灌注显影时间延迟,影像缩小,放射活性减低;肾内局限性灌注缺损、减低或增强。 肾血流灌注左肾不显影
功能动态影像异常 • 肾实质不显影; • 肾皮质影减低,实质高峰摄取与清除时间延迟; • 肾实质持续显影,膀胱无放射性浓聚; • 皮质功能相肾盂放射性减低区扩大,皮质影变薄,实质清除相肾盂影持续增强,或延迟显像肾盂明显放射性滞留,可伴输尿管清晰显影和增粗。 功能动态显像 双肾实质持续显影,膀胱无放射性浓聚
五、临床应用 • 1、单侧肾动脉狭窄:导致高血压。 • 影像特点: • 患肾动脉灌注↓ • →早期肾实质影像小, • R分布少,显影和消退 • 延迟。有时后期患肾较 • 健肾影大且R浓—“倒像”。 小肾图。 巯甲丙脯酸提高阳性率。
2、 尿路梗阻诊断: • 可显示梗阻的程度、部位、功能状态,并与肾实质病变相鉴别。影像特点:肾盂、肾盏或输尿管显影明显而扩大,消退缓慢,扩大影 • 像的下端为梗阻 • 部位。并合并肾 • 功严重损害,各 • 时相显影均延迟。
3、 移植肾监测: • 超急性排异反应:多发生术后几小时,血流灌注、摄取功能差; • 急性肾小管坏死(24h内):血流灌注仅轻度↓,但肾摄取功能极差—肾内可以无R—灌注影浓于功能影 • 急性排异(5d~3月):灌注不良较肾实质功能损害明显,移植肾灌注明显↓,肾实质摄取少而慢,图像模糊,清除延迟; • 慢性排异反应(几月~数年):灌注和肾摄取均少。 • 尿漏:腹腔或盆腔有异常R分布。
肾动态显像被广泛应用于移植肾并发症的诊断和鉴别诊断,移植成功且没有排异反应的移植肾,其血流灌注,显像剂摄取和排泄等表现与正常肾相似.肾动态显像被广泛应用于移植肾并发症的诊断和鉴别诊断,移植成功且没有排异反应的移植肾,其血流灌注,显像剂摄取和排泄等表现与正常肾相似.
4、肾实质功能判定: • 积水严重,功能极差—X线造影不显影,肾动态显像可显示肾影和有功能肾图—残余功能。 • 5 、其他 • 肾脏血管性疾病时,可以评价患肾功能。典型表现:患肾显影时间延迟,影象缩小,显象剂分布减少,主要取决于血管病变程度。
第六节 肾静态显像 • 一、原理 • 利用慢速通过肾脏的显像剂流经肾脏时,长时间滞留于肾实质内,体外通过显像仪器获得肾脏实质影像的方法. • 二、显像剂 • 99mTc-DMSA(二巯基丁二酸钠) 99mTc-GH(葡庚酸盐),5-10mCi静注后1-3h显像。功能异常需延迟3-6h。 • 三、方法 • 卧或坐位,探头对准后腰(包含双肾)采集。疑有马蹄肾、游走肾、腹部包块加拍前位像。 • 断层像。(肥胖,怀疑肾脏深部病变)
四、临床应用 • 1、肾位置异常:肾下垂—各体位肾影中心下降>3cm。游走肾—坐位肾影下降,卧位正常。 • 2、形态异常:马蹄肾—最常见肾融合畸形,前位明显;多囊肾—肾影增大,形态异常伴R分布不均—斑片样稀疏或圆形缺损。 • 3、一侧不显影:先天单肾或肾功能丧失。常伴健肾代偿增大。显影延迟:肾功不全,显像剂在皮质内聚集减慢。 • 4、占位:肾体积增大,形态不规则,局限性稀疏缺损。见于肿瘤、囊肿、脓肿、血管瘤等。
5、急性肾盂肾炎的诊断 肾静态影像表现为肾内局限性放射性减低或缺损区,可单发或多发,可发生一侧或双侧肾脏,优于IVP和超声。显示病灶数目约为超声2倍,IVP的4倍。既能诊断又能了解病变范围和严重程度。
左 右 左 左 右 右 右肾缺失 左肾下垂 右肾异位 左 右 多囊肾 马蹄肾
第七节 膀胱显像Radionuclide Cystography 膀胱输尿管反流(vesicoureteral reflux,VUR)是指排尿的同时尿液反流至输尿管肾区,多见于儿童,尿反流除了影响儿童本身生长发育外,细菌性尿液反流则是引起上尿路反复感染的原因,严重者可造成肾损害、肾脏瘢痕、高血压甚至肾功能衰竭。膀胱显像是目前常用诊断VUR的方法,敏感性高于X线膀胱造影,对病人的辐射剂量低。
原理: 将放射性示踪剂引入膀胱后,通过显像观察肾脏、输尿管和膀胱放射性分布变化,判断有无膀胱-输尿管反流及反流程度,定量评价膀胱动力学功能。用于尿路感染病人的随访,并为某些泌尿系疾病提供辅助信息。 方法:(1)直接法 不受肾功能的影响,但需留置尿管; (1)间接法 无需留置尿管,易受肾功能与肾积水的影响。
临床应用 • 当输尿管与肾脏区出现放射性(直接法),或输尿管与肾区影像增强及TAC呈上升型表现(间接法),即可诊断VUR,能探测1 ml的反流量。 • 反流程度:轻度,反流仅限于输尿管;中度,反流达肾盂肾盏;重度,反流至扩张的肾集合系统,并可见增粗、迂曲的输尿管影。 • 膀胱显像能准确测定膀胱残余尿量,可作为评价膀胱动力学的客观指标。膀胱显像对性腺的辐射吸收剂量低,仅为膀胱造影的1/50~1/200。
直接法膀胱显像(后位) 膀胱-(右侧)输尿管反流
与其他相关检查对比 • 超声,CT和MRI在判定双肾形态,结构,大小及液性组织方面有很大优势,而在功能测定方面,主要依据双肾密度变化; • 血液生化检测主要检测双肾的总的功能,无法检测分肾的功能。 • 核医学检测可一次获得分侧肾脏功能,血供,及尿路通畅情况。具有独特的临床应用价值。
思考题 • 1,肾图的概念及其原理 • 2,异常肾图的种类并举例说明见于哪种疾病? • 3,肾动态显像原理及临床应用 ?
往年考题:1、肾动态显像主要应用在临床的哪些方面 ? • 单侧肾动脉狭窄; • 移植肾监测; • 尿路梗阻; • 膀胱-输尿管尿反流; • 肾实质功能判定 。
2、异常肾图及临床意义 ? • 1)急剧上升型:a段正常、b段持续上升,c段不下降。 • 单侧:急性上尿路梗阻;双侧:急性肾功能衰竭,继发下尿路梗阻所致的双侧下尿路引流不畅。 • 2)高水平延长线型:a段正常,b、c段融合,呈一条水平延长线。见于:上尿路梗阻伴明显肾盂积水,或梗阻时间长,有肾功不全。 • 3)抛物线型:a段正常或偏低,b段上升缓慢,c段下降不良,峰时后延。见于:脱水、肾缺血、肾功中度受损、上尿路引流不畅伴轻、中度肾盂积水。 • 低水平延长线型:a段偏低,b、c段分不清,呈一条水平延长线。见于:肾功严重受损、急性肾前性肾功衰竭、慢性上尿路严重梗阻伴大量肾盂积液、双肾无功能。 • 5)低水平递减型:a段偏低,无b段、只见一条递减曲线。见于:一侧无功能,肾切除或肾缺如。 • 6)阶梯状下降型:a、b段正常,c段下降时呈波浪状。见于:尿返流,精神紧张,尿路感染,疼痛等刺激引起上尿路痉挛。 • 7)单侧小肾图:a、b、c段比例、形状正常,各段幅度明显低于建侧。见于:单侧肾动脉狭窄或先天性一肾发育不全。
