Presentation Transcript


Energie effiziente gestaltung von glasfassaden abh ngig von der geographischen lage

Energie effiziente Gestaltung von Glasfassaden abhängig von der geographischen Lage

Modellieren mit Mathe


Energieeffiziente gestaltung von glasfassaden abh ngig von der geographischen lage

Energieeffiziente Gestaltung von Glasfassaden abhängig von der geographischen Lage

  • Der Wärmedurchgangskoeffizient

  • Das Glas und seine Eigenschaften

  • London VS. Barcelona


Glas und seine eigenschaften

Glas und seine Eigenschaften

  • Bei Kalk-Natronglas beträgt die Dichte 2500kg/m³ . Anders formuliert bedeutet es, dass es ein Gewicht von 2,5 kg je m² bei einer 1 mm starken Glasdicke aufweist.

  • Zu den Grundeigenschaften von Glas zählen:

    Durchsichtigkeit

    Härte

    Geruchlosigkeit

    Dichte

    Chemische Stabilität


Isolierverglasung

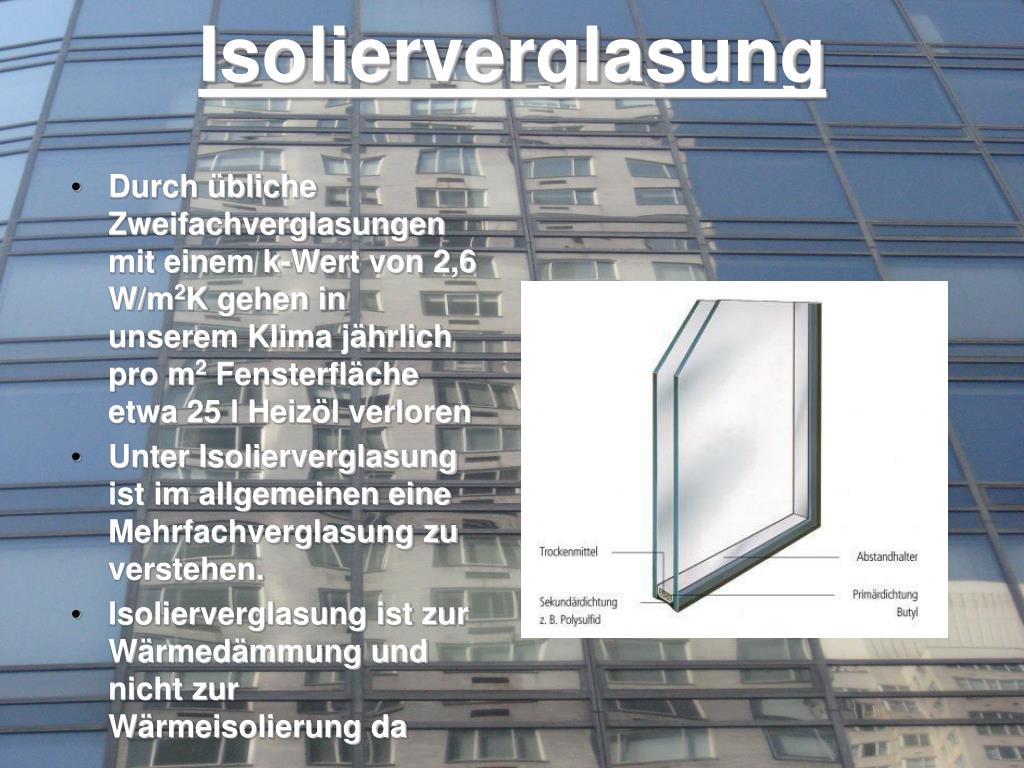

Isolierverglasung

  • Durch übliche Zweifachverglasungen mit einem k-Wert von 2,6 W/m2K gehen in unserem Klima jährlich pro m2 Fensterfläche etwa 25 l Heizöl verloren

  • Unter Isolierverglasung ist im allgemeinen eine Mehrfachverglasung zu verstehen.

  • Isolierverglasung ist zur Wärmedämmung und nicht zur Wärmeisolierung da


W rmeschutzverglasung

Wärmeschutzverglasung

  • Bei der Wärmeschutzverglasung ist der Scheibenzwischenraum nicht mit Luft sondern mit Edelgas gefüllt, dessen Wärmeleitfähigkeit geringer ist als bei Luft. Die Innenseite der raumseitigen Scheibe ist mit einer dünnen, farbneutralen, kaum sichtbaren Metalloxidschicht versehen, welche die Wärmestrahlung reflektiert.


London forster building

Bauphysikalische Daten

Abluftfassade (Doppelhautfassade, Officebereich)

U- Wert 1.3 W/m2K

G- Wert 18 %

T- Wert 73 %

Rw - Wert > 39 db

Elementfassade (Atrien)

U- Wert 1.8 W/m2K

G- Wert 35 %

T- Wert 55 %

Rw - Wert 39 db

London Forster Building

  • Bauzeit: 2001-2004

  • Bauzeit der Fassade: Januar 2002 - Sept.2003

  • Nutzfläche (netto): 46`450 m2

  • Anzahl Geschosse : 40

  • Gebäudehöhe: 179.8 m

  • Maximaler Gebäudedurchmesser: 57 m

  • Gebäudehülle (Aussenfläche): 22 000 m2

  • Verkleidungen insgesamt: 70 000 m2

  • Bautdaten


London forster building isolierverglasung

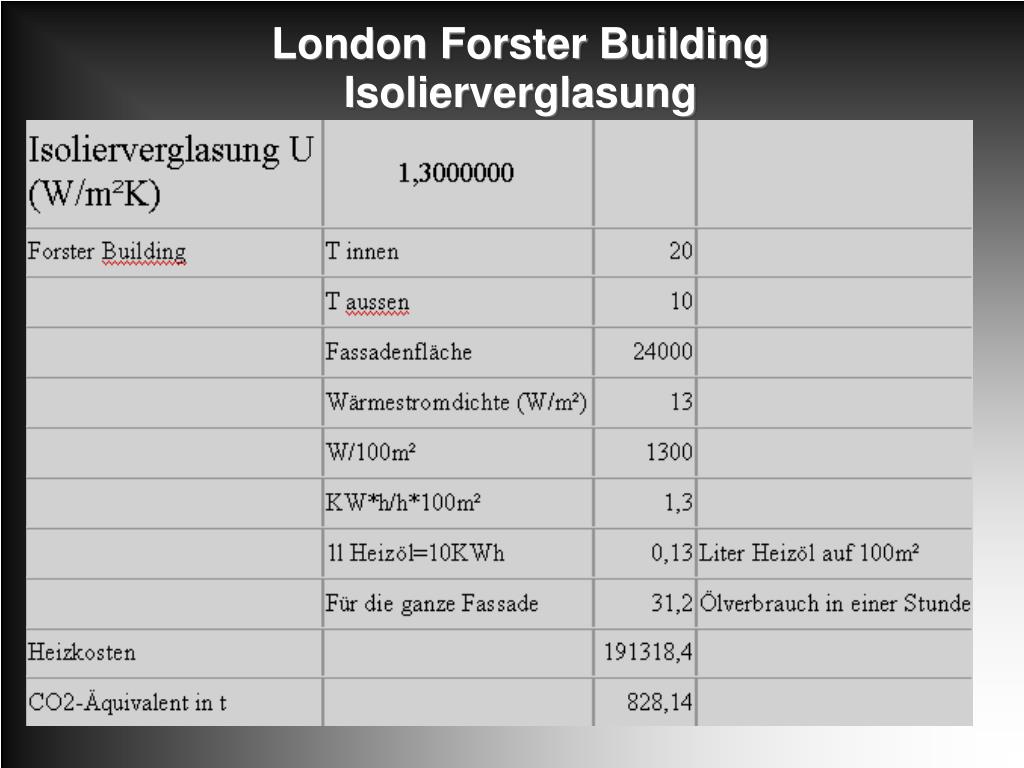

London Forster Building Isolierverglasung


London forster building w rmeschutzverglasung

London Forster Building Wärmeschutzverglasung


Barcelona torre agbar

Barcelona Torre Agbar

  • Mit 35 Ober- und 4 Untergeschossen erreicht dieser imposante Office-Tower 142 m Höhe. Bei den im Grundriss eiförmigen Kern- und Fassadenwänden waren bei der Schalungsplanung bis zu vier verschiedene Krümmungsradien zu berücksichtigen. Hinzu kamen wechselnde Wandstärken und rund 4.400 verschieden dimensionierte und unregelmäßig platzierte Fensteröffnungen.


Barcelona torre agbar isolierverglasung

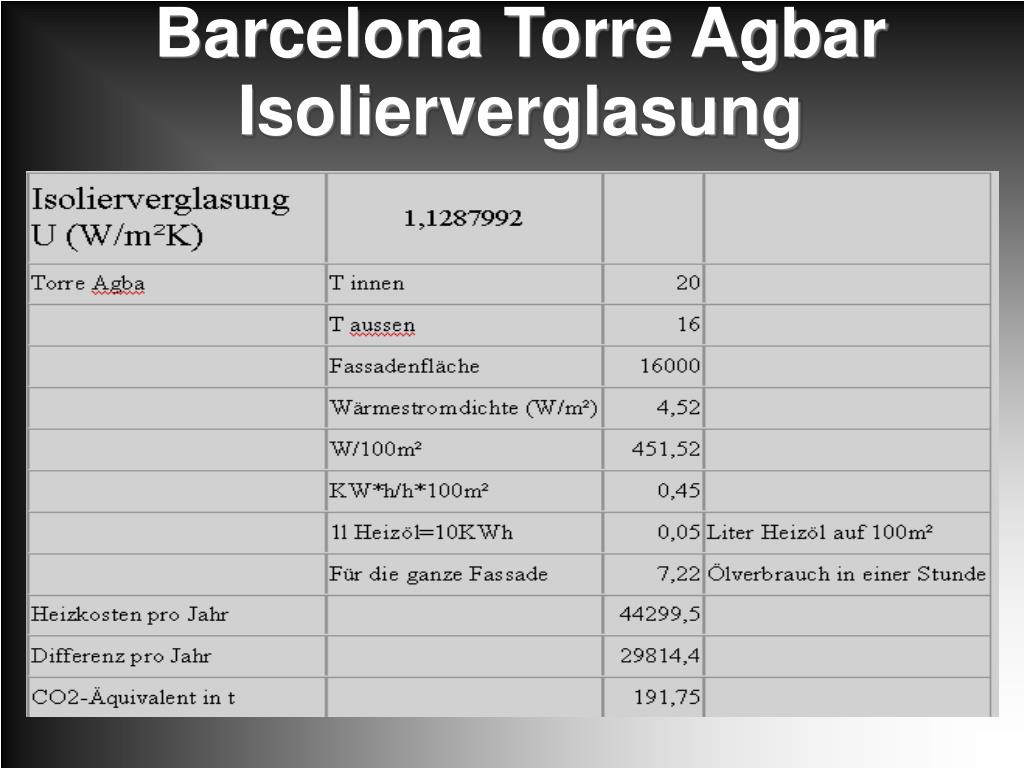

Barcelona Torre Agbar Isolierverglasung


Barcelona torre agbar w rmeschutzverglasung

Barcelona Torre AgbarWärmeschutzverglasung


Fazit

Fazit

Wärmeschutzverglasung lohnt sich nur in durschschnittlich kalten Ländern, während in durschnittlich warmen Ländern auch Isolierverglasung ausreicht,da der Gewinn durch Heizölersparnis nicht die Kosten der Neuverglasung aufwiegt
