  1. Ассоциация отечественных производителей и потребителей радиорелейных систем связи (АПОРРС) Москва, ул.Бутлерова 15Тел/факс +7 495 334-4655, 334-4666http://www.aporrs.ru/Mailto:netsrv@aha.ru Особенности организации радиорелейной связи на шельфе и в северных регионах Брусиловский Леонид Игоревич АПОРРС, Председатель Совета ООО «ФИРМА «СЕТЬ+СЕРВИС» Генеральный директор Моб +7 916601-6430

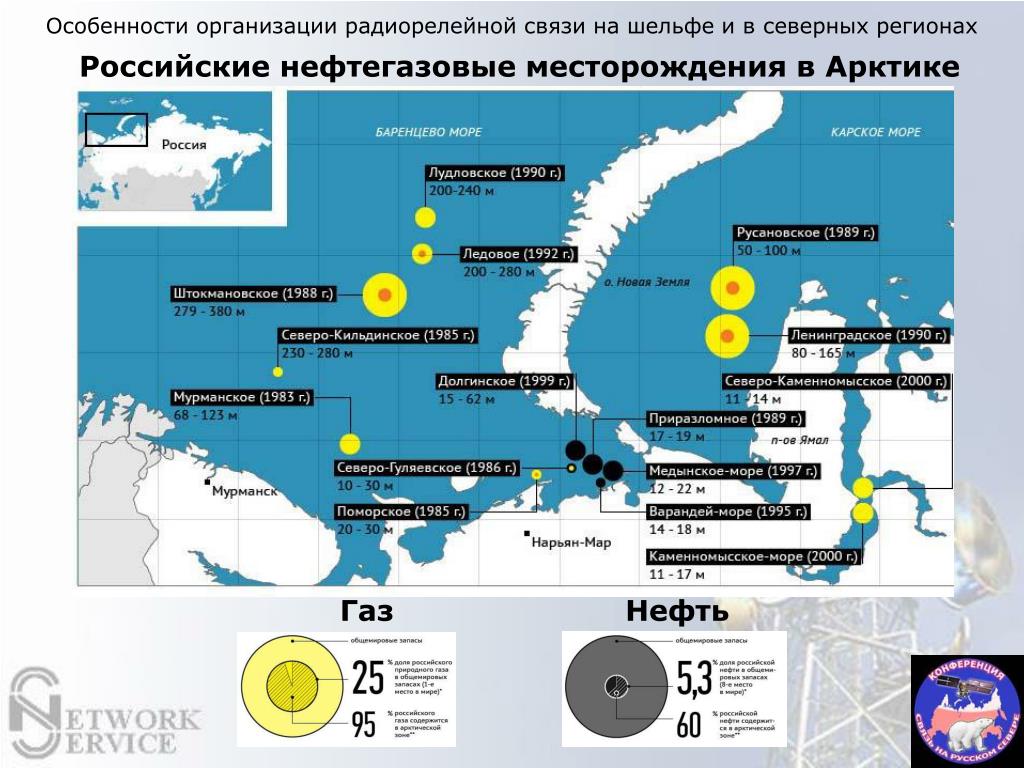

  2. Особенности организации радиорелейной связи на шельфе и в северных регионах Российские нефтегазовые месторождения в Арктике Газ Нефть

  3. Особенности организации радиорелейной связи на шельфе и в северных регионах Согласно Энергетической стратегии России на период до 2020 г сырьевая база нефтегазодобычи в стране должна сместиться в сторону ее северных районов Согласно Стратегии развития Арктики до 2020 г сырьевая база нефтегазодобычи в стране должна сместиться в сторону ее северных районов. Там же планируется развитие создание нефтегазоперерабаты-вающих и нефтехимических производств Развитие промышленной инфраструктуры напрямую связано с активным строительством сетей связи и управления. С учетом тяжелых природно-климатических условий оперативное решение этой задачи может быть реализовано только с использованием современных беспроводных средств связи: - радиорелейных (РРС) в качестве опорного транспорта - широкополосного радиодоступа на этапе «последней мили» - спутниковой связи на больших расстояниях (ограниченное применение геостационарных спутников в высоких широтах)

  4. Особенности организации радиорелейной связи на шельфе и в северных регионах Основные категории РРС 1. Низкоскоростные в метровом и дециметровом диапазонах (150-МГц, 300-МГц, 400-МГц) Работа на полузакрытом интервале. Пример профиля реальной РРЛ 75 км., запас 12 дБ (BER 10-6)

  5. Особенности организации радиорелейной связи на шельфе и в северных регионах Основные категории РРС 2. Средне- и высокоскоростные в сантиметровом диапазоне (3..40-ГГц) Современная РРС – это универсальное средство связи, которое обеспечивает поддержку любой среды передачи (высокоскоростного радиочастотного канала до нескольких Гбит/с, колец и ответвлений на «витой паре», оптических колец и ответвлений) и объединение любого типа трафика: TDM, IP (пакетного), потокового цифрового телевидения (ASI) 2G 3G

  6. Особенности организации радиорелейной связи на шельфе и в северных регионах Улучшенные характеристики радиоканала • Передовые технологии и превосходная производительность • •высокие типы модуляции (256, 512, 1024 QAM) с передачей чистых Ethernet и TDM с высокой спектральной эффективностью, достигаемой на 256,512, 1024 QAM и с технологией передачи на двух поляризациях(XPIC). • •Функция AMR с безобрывным переключением модуляций. • Высокая энергетика пролетов • •за счет применения LDPC и применения алгоритмов снижения искажений (выравнивание) можно применять антенны меньшего размера, что в свою очередь снижает стоимость узла. • Свободный выбор частоты и простая настройка • •выставление необходимой рабочей частоты, в пределах поддиапазона, на месте монтажа с помощью LCT на основе WEB.

  7. Особенности организации радиорелейной связи на шельфе и в северных регионах Улучшенные характеристики радиоканала

  8. Особенности организации радиорелейной связи на шельфе и в северных регионах Особенность производства отечественных РРС • Сертифицированная СМК ГОСТ Р ИСО9001-2001; • Специальная программа испытаний, предполагающая 100% контроль выпускаемойпродукции и жесткие климатические испытания; в результате: Среднее время наработки между отказами (MTBF)по статистике возвратов в ремонт из эксплуатации составляет >300 тыс.часов (в пересчете на станцию 1+0).

  9. Особенности организации радиорелейной связи на шельфе и в северных регионах Основные категории РРС 3. Гигабитные в Е-диапазоне (71–76/81–86 ГГц и 92–94 ГГц, 94,1–95 ГГц ) Преимущества:1. Высокие гигабитные скорости 2. Высокая скрытность данных 3. Уведомительные частотные присвоения (безлицензионный диапазон) 4. Полностью внешнее исполнение: антенна 30 или 60 см; простой монтаж Недостатки:1. Ограниченные расстояния

  10. Особенности организации радиорелейной связи на шельфе и в северных регионах Решения. Стабилизированный канал связи Радиорелейные линии связи (РРЛ) связи могут быть активно использованы на этапе разведки природных ископаемых. Геологическая изученность российского шельфа в 10 раз ниже американского шельфа Чукотского моря и в 20 раз ниже шельфа Норвегии. РРС обеспечивает высокопроизводительной связью движущиеся морские суда и платформы, работающие в шельфовых зонах. Оборудование имеет специальную защиту от коррозии для обеспечения нормальной работы в суровых погодных условиях и механизм стабилизации в двух осях (азимут/возвышение). Примеры: - канал 155-Мбит/с на расстоянии 45 км для мобильной нефтяной платформы ВР в Северном море - канал производительностью 4х32-Мбит/с на расстоянии 123 км для нефтяной платформы в Северном море канадской компании Talisman Energy Inc.

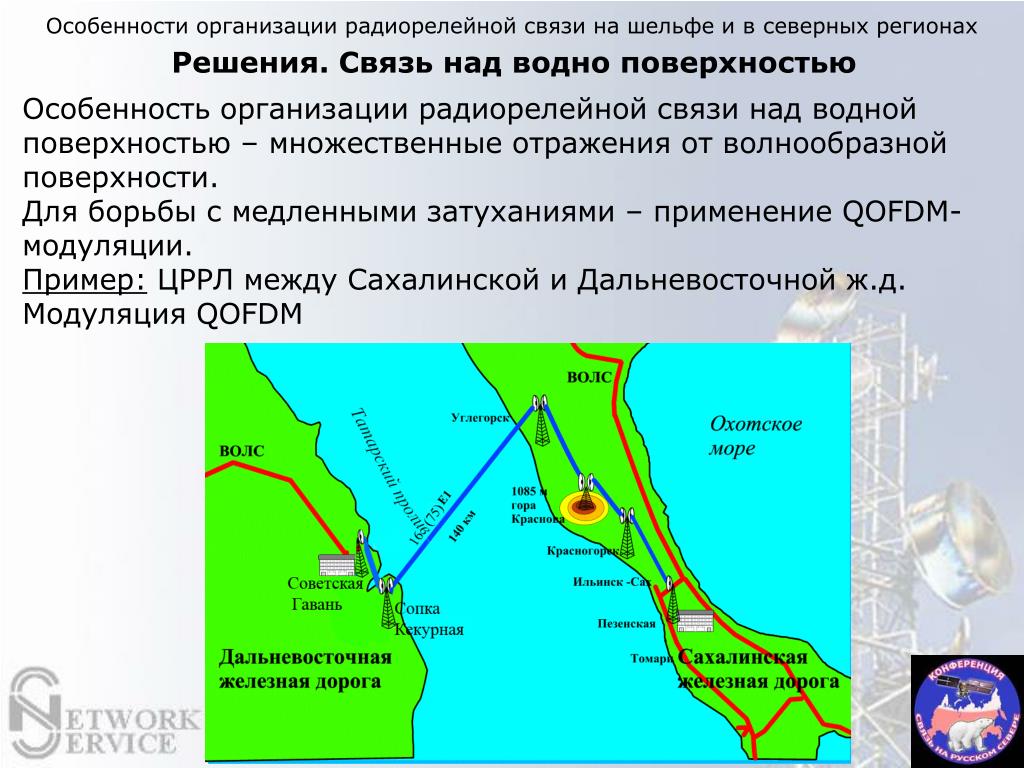

  11. Особенности организации радиорелейной связи на шельфе и в северных регионах Решения. Связь над водно поверхностью Особенность организации радиорелейной связи над водной поверхностью – множественные отражения от волнообразной поверхности. Для борьбы с медленными затуханиями – применение QOFDM-модуляции. Пример:ЦРРЛмежду Сахалинской и Дальневосточной ж.д. Модуляция QOFDM

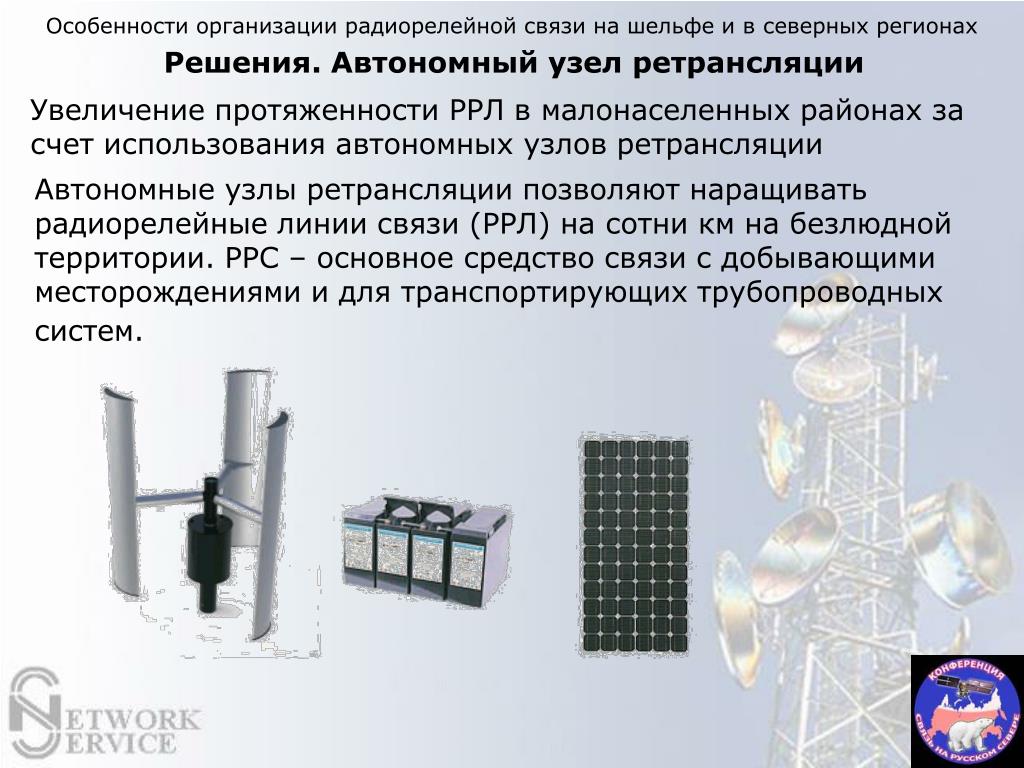

  12. Особенности организации радиорелейной связи на шельфе и в северных регионах Решения. Автономный узел ретрансляции Увеличение протяженности РРЛ в малонаселенных районах за счет использования автономных узлов ретрансляции Автономные узлы ретрансляции позволяют наращивать радиорелейные линии связи (РРЛ) на сотни км на безлюдной территории. РРС – основное средство связи с добывающими месторождениями и для транспортирующих трубопроводных систем.

  13. Особенности организации радиорелейной связи на шельфе и в северных регионах Автономный узел связи. Ветроэнергетика 1. Вертикальноосевые лопастные Достоинства:- безразличен к направлению ветра- введение механизма поворота лопастей в положение «флюгер» устраняет поломку от сильного ветра- высокий к.п.д.- нет звукового шумаНедостатки:- к.п.д. ниже горизонтальноосевых- более высокая цена- вес больше горизонтальноосевых- опасна для обслуживающего персонала, хотя возможен монтаж на одной опоре с оборудованием связи в защитном кожухе или на топе опоры

  14. Особенности организации радиорелейной связи на шельфе и в северных регионах Автономный узел связи. Ветроэнергетика 2. Вертикальноосевые турбинные Достоинства:- безразличен к направлению ветра- защищен от сильного ветра- высокий к.п.д. за счет направления ветрового потока- нет звукового шума- самый безопасный конструктив: движущие части защищены кожухом. Может монтироваться как снаружи, так и внутри рабочей опорыНедостатки:- к.п.д. ниже горизонтальноосевых- более высокая цена- вес больше горизонтальноосевых и лопастных

  15. Особенности организации радиорелейной связи на шельфе и в северных регионах Оснащение узлов связи. Высотные опоры Мачты и башни с пригружненным фундаментом

  16. Особенности организации радиорелейной связи на шельфе и в северных регионах Тропосферная РРЛ «Север» - протяжённость 13 200 км- 46 тропосферных РРС

  17. Особенности организации радиорелейной связи на шельфе и в северных регионах Цифровые Тропосферные РРС Серийное производство: Станция тропосферной связи Р-423-2А "Бриг-2А" (замена тропосферной станции Р-412А "Торф"). Диапазон 4,4-5 ГГц. Скорость до 480 кбит/с (9 кан. ТЧ). Протяженность до 450 км. Потребляемая мощность 8 КВт. Диаметр параболической антенны 2,65м. Предназначена для организации тропосферной связи в оперативно-тактическом и тактическом звеньях управления.Разработка: малогабаритная перевозимая цифровая радиорелейная тропосферная станция диапазона 4,4-5 ГГц "Сосник-4ПМ" с антенной диаметром 1,5 м с пропускной способностью до 512 кбит/с.

  18. Спасибо за вниманиеВопросы? АПОРРС Тел: +7(916) 601 6430 Mailto:netsrv@aha.ru http://www.network-service.ru/ http://www.aporrs.ru/
