  1. Les 6 - onderwerpen • Errata • PC • Indirect adresseren • Read analog inputs • EEPROM • Zend en ontvang een IR signaal • Muziek • Geef door wat je ‘eigen’opdracht is • Solderen Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

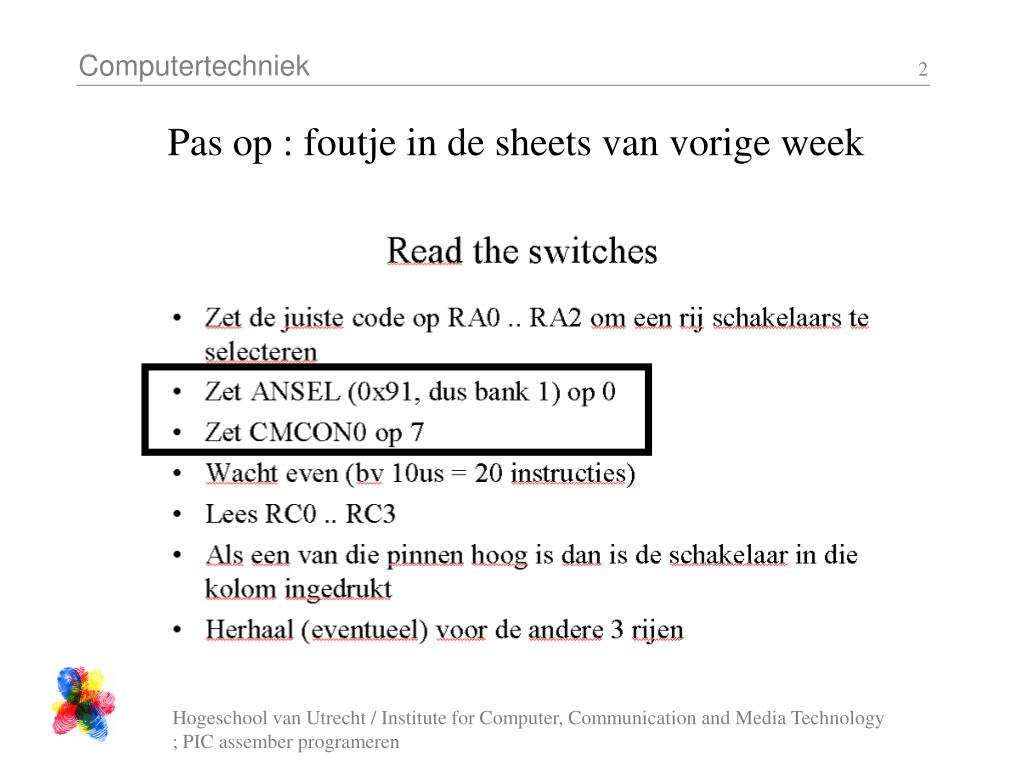

  2. Pas op : foutje in de sheets van vorige week Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

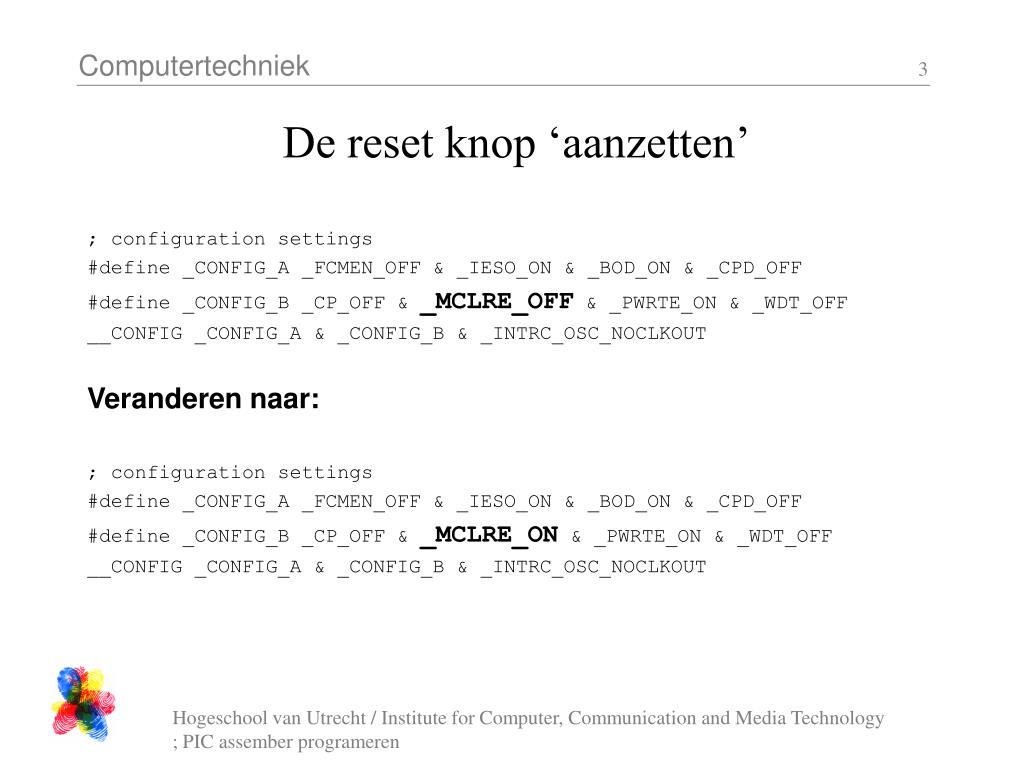

  3. De reset knop ‘aanzetten’ ; configuration settings #define _CONFIG_A _FCMEN_OFF & _IESO_ON & _BOD_ON & _CPD_OFF #define _CONFIG_B _CP_OFF & _MCLRE_OFF & _PWRTE_ON & _WDT_OFF __CONFIG _CONFIG_A & _CONFIG_B & _INTRC_OSC_NOCLKOUT Veranderen naar: ; configuration settings #define _CONFIG_A _FCMEN_OFF & _IESO_ON & _BOD_ON & _CPD_OFF #define _CONFIG_B _CP_OFF & _MCLRE_ON & _PWRTE_ON & _WDT_OFF __CONFIG _CONFIG_A & _CONFIG_B & _INTRC_OSC_NOCLKOUT Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

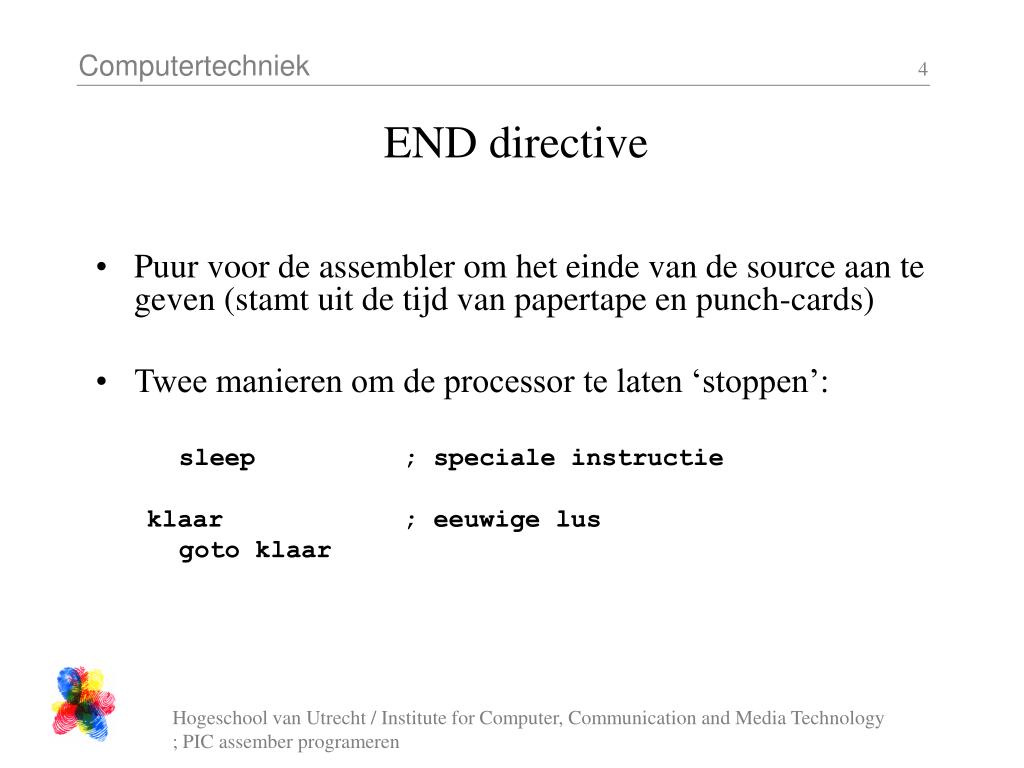

  4. END directive • Puur voor de assembler om het einde van de source aan te geven (stamt uit de tijd van papertape en punch-cards) • Twee manieren om de processor te laten ‘stoppen’: sleep ; speciale instructie klaar ; eeuwige lus goto klaar Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

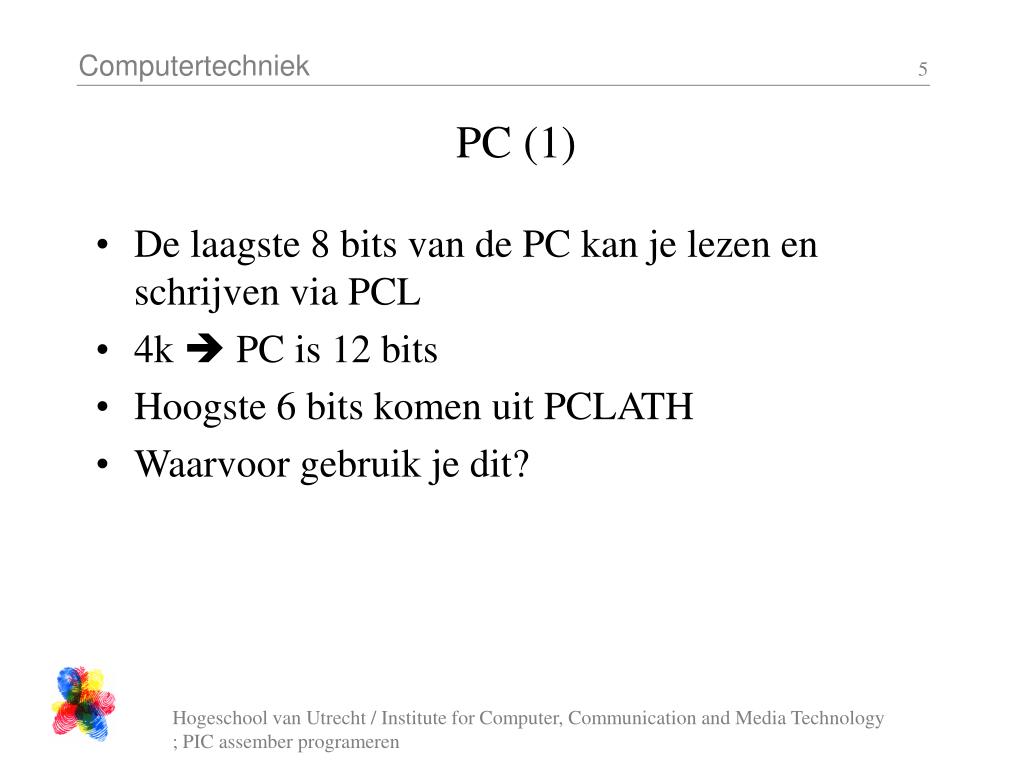

  5. PC (1) • De laagste 8 bits van de PC kan je lezen en schrijven via PCL • 4k  PC is 12 bits • Hoogste 6 bits komen uit PCLATH • Waarvoor gebruik je dit? Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

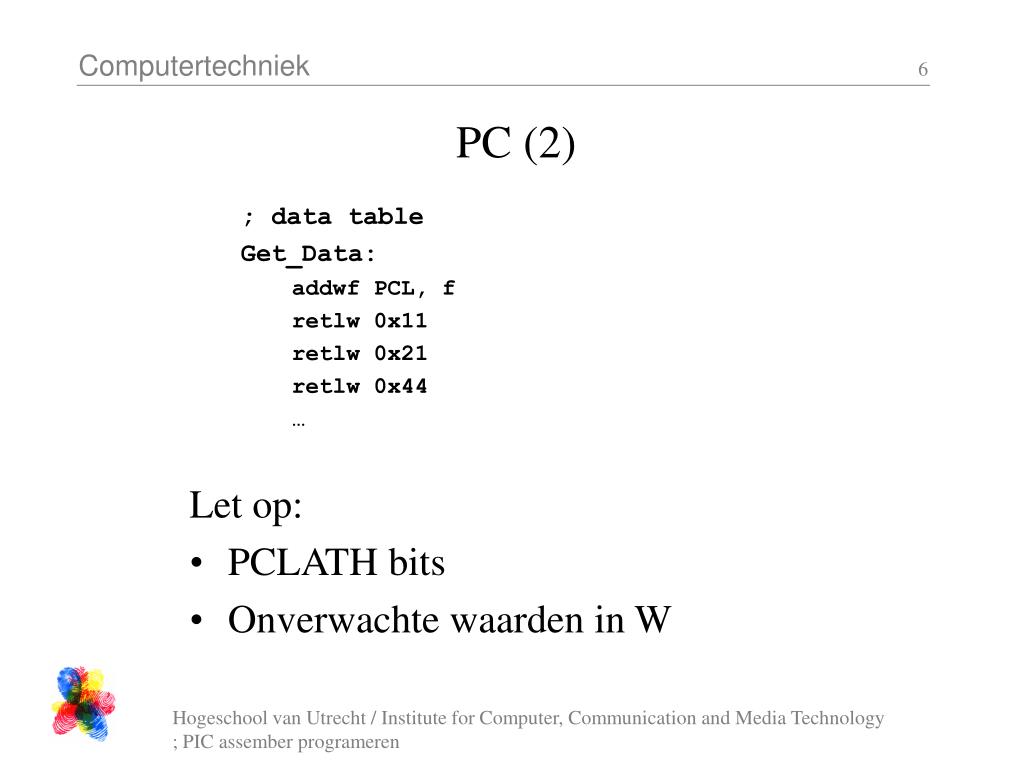

  6. PC (2) ; data table Get_Data: addwf PCL, f retlw 0x11 retlw 0x21 retlw 0x44 … Let op: • PCLATH bits • Onverwachte waarden in W Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

  7. PC (3) GOTO label GOSUB label De instructie bevat slechts 11 bits, het hoogste 2 bit komen wederom uit PCLATH. PCLATH start op 0x00, dus hier heb je pas mee te maken als je meer dan 2k code schrijft. Datasheet p21 Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

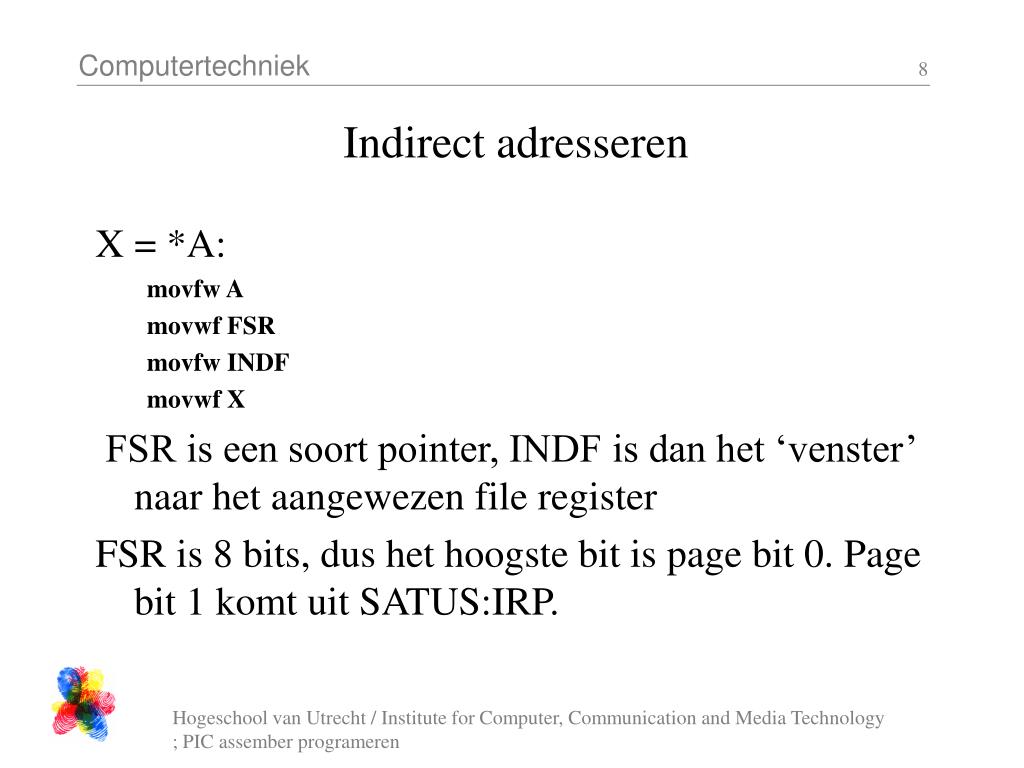

  8. Indirect adresseren X = *A: movfw A movwf FSR movfw INDF movwf X FSR is een soort pointer, INDF is dan het ‘venster’ naar het aangewezen file register FSR is 8 bits, dus het hoogste bit is page bit 0. Page bit 1 komt uit SATUS:IRP. Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

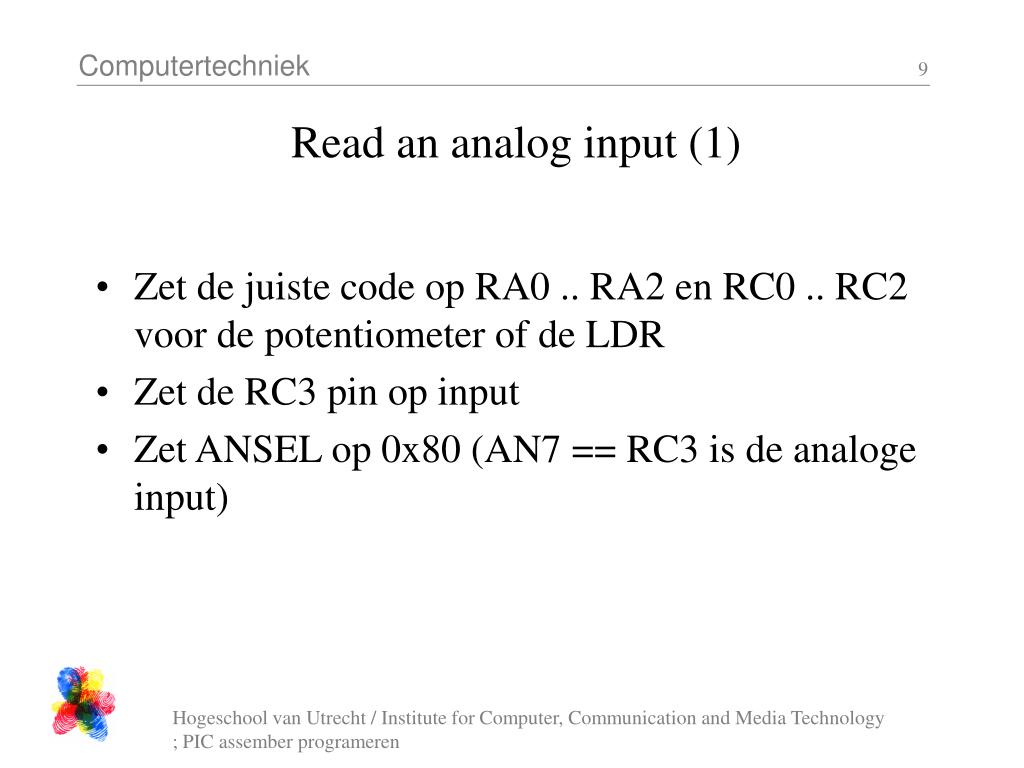

  9. Read an analog input (1) • Zet de juiste code op RA0 .. RA2 en RC0 .. RC2 voor de potentiometer of de LDR • Zet de RC3 pin op input • Zet ANSEL op 0x80 (AN7 == RC3 is de analoge input) Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

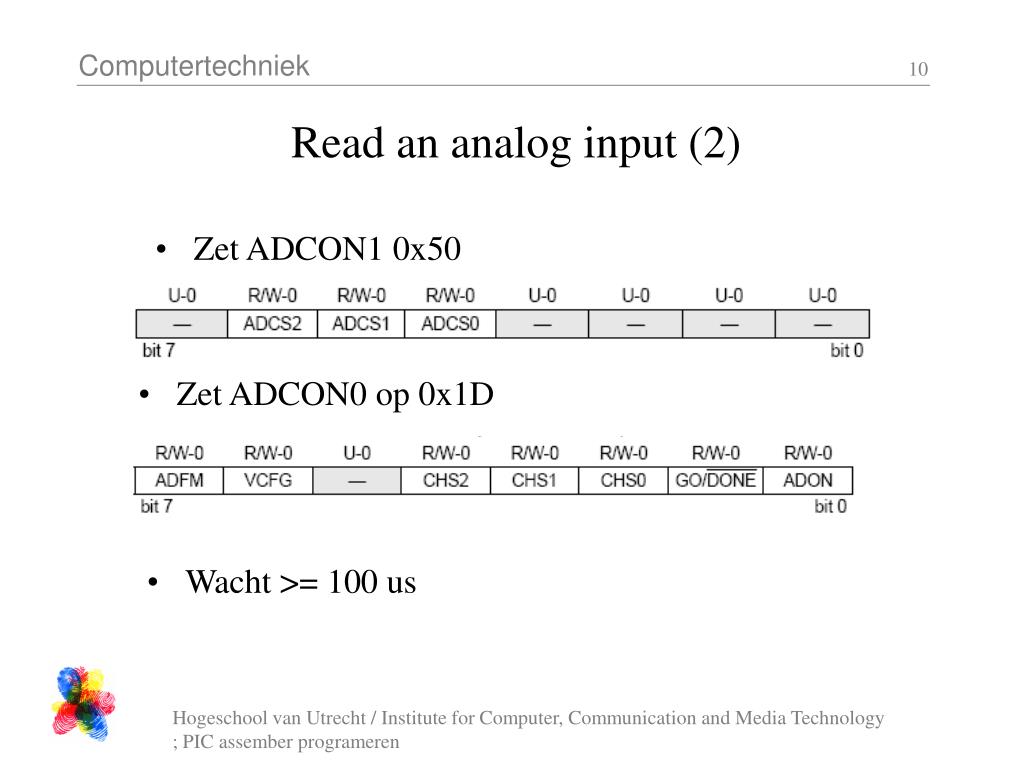

  10. Read an analog input (2) • Zet ADCON1 0x50 • Zet ADCON0 op 0x1D • Wacht >= 100 us Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

  11. Read an analog input (3) • Zet het A/D start/busy bit aan • Wacht tot het A/D start/busy bit uit staat • Lees de waarde uit ADRESH Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

  12. EEPROM - read • 256 bytes data EEPROM • Read: EEADR = <address>; EECON1 = 0; EECON1 = EECON1 | 1; /* bsf EECON1,0 */ While( eecon1 & 1 ); <data> = EEDAT; Datasheet p73 Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

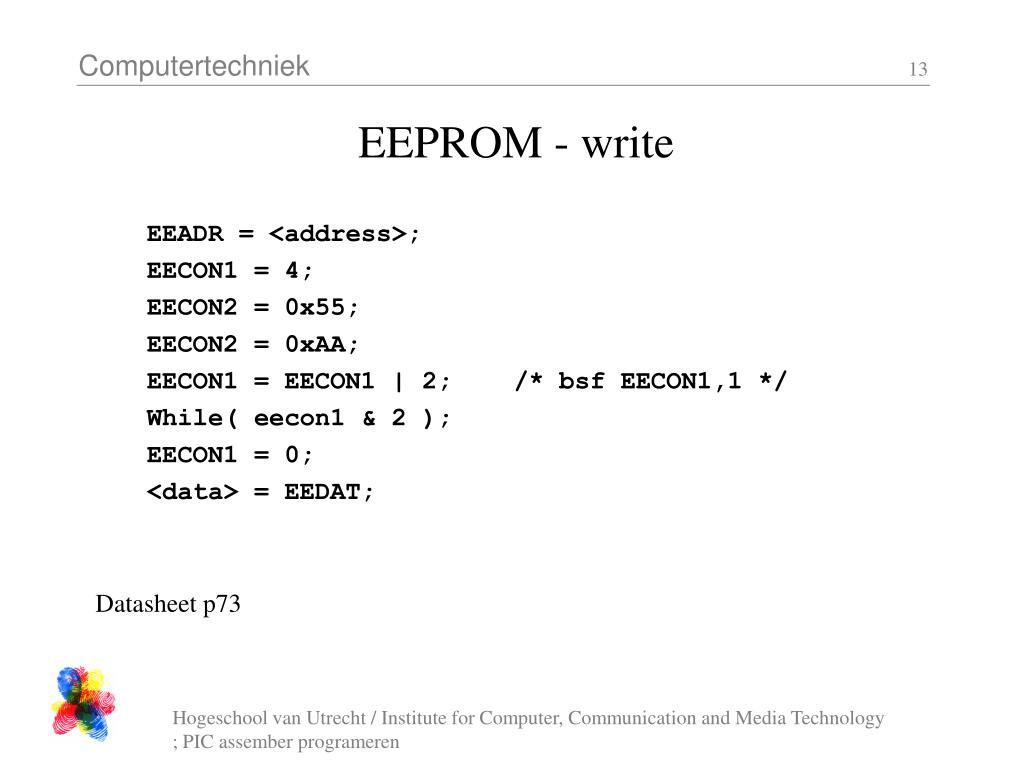

  13. EEPROM - write EEADR = <address>; EECON1 = 4; EECON2 = 0x55; EECON2 = 0xAA; EECON1 = EECON1 | 2; /* bsf EECON1,1 */ While( eecon1 & 2 ); EECON1 = 0; <data> = EEDAT; Datasheet p73 Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

  14. De IR ontvanger (1) • (alleen) gevoelig voor een 36 kHz signaal. • Dat signaal mag niet continu zijn Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

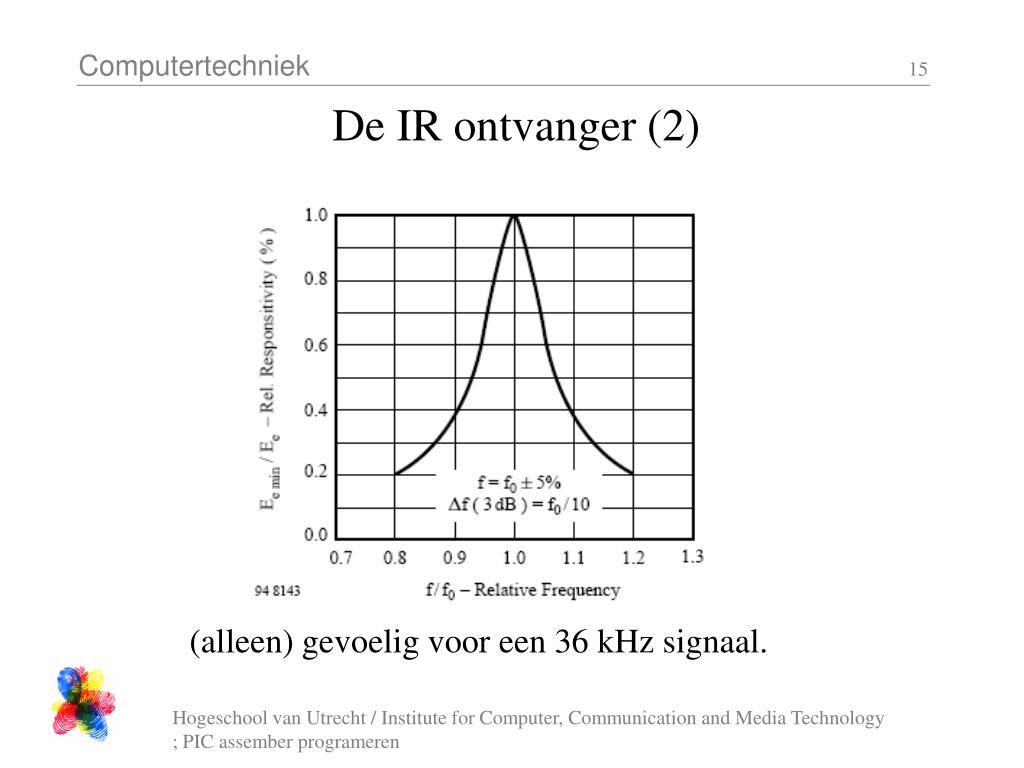

  15. De IR ontvanger (2) (alleen) gevoelig voor een 36 kHz signaal. Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

  16. De IR ontvanger (3) Aanbevolen: puls >= 400uS, periode =< 0.4 Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

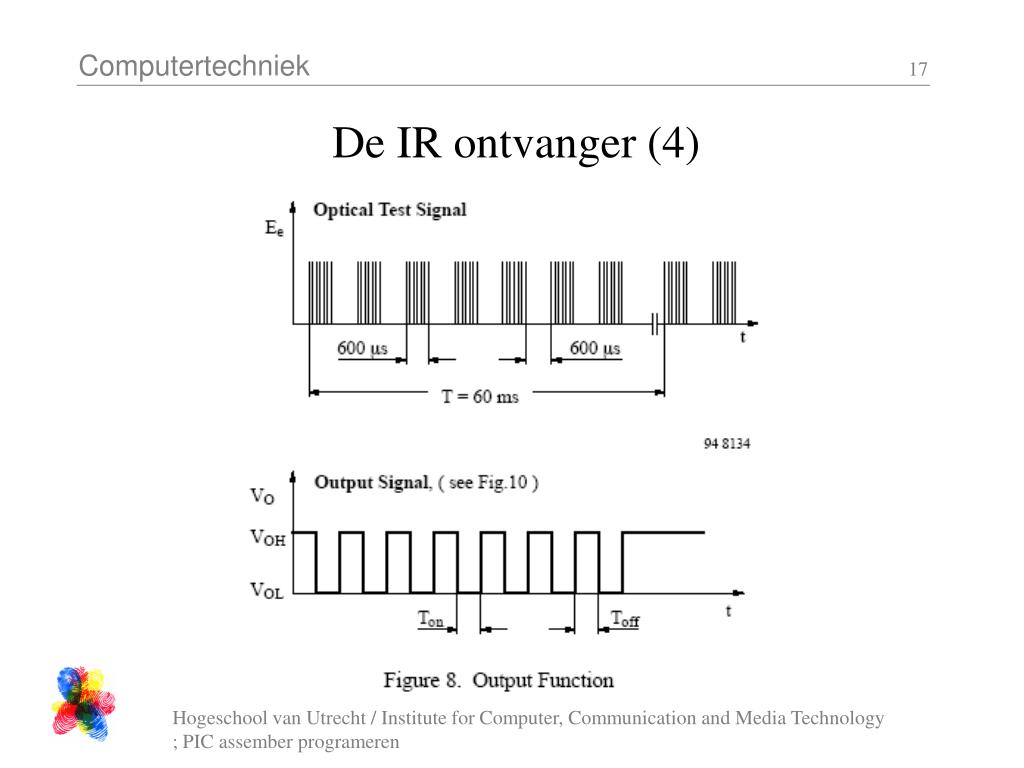

  17. De IR ontvanger (4) Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

  18. Eenvoudig IR zenden en ontvangen • 36 kHz  28 us per puls  28 instructies per fase (hoog of laag) • 400 us / 28 us  minimaal 14 pulsen, neem bv 30 pulsen • Onmiddelijk daarna de IR ingang lezen (laag == signaal gedetecteerd) • Wacht te minste 6/4 x de zendtijd • herhaal Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

  19. Muziek • Octaaf = verdubbeling van de frequentie • ‘centrale A’ = 440 Hz • Octaaf is verdeeld in 12 gelijke stappen • Dus stap^12 = 2  stap = 12√ 2 • Klopt niet helemaal (‘gelijkzwevend’) • Niet uitrekenen, gewoon een tabel gebruiken (zelf samenstellen of googelen) Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren

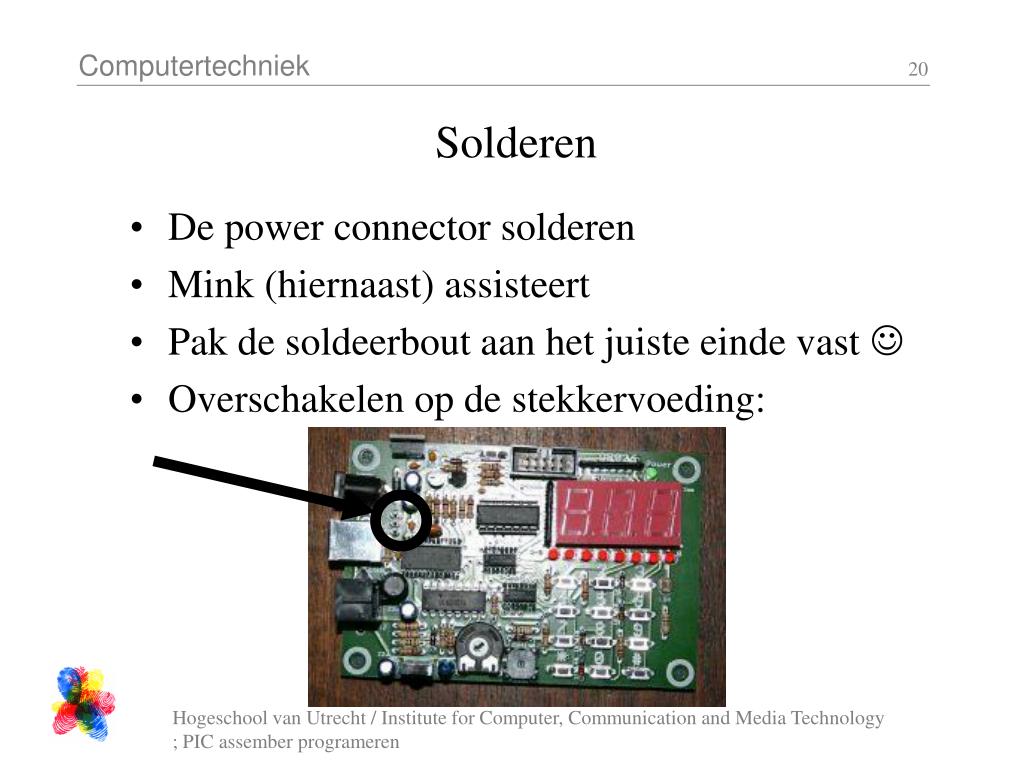

  20. Solderen • De power connector solderen • Mink (hiernaast) assisteert • Pak de soldeerbout aan het juiste einde vast  • Overschakelen op de stekkervoeding: Hogeschool van Utrecht / Institute for Computer, Communication and Media Technology ; PIC assember programeren
