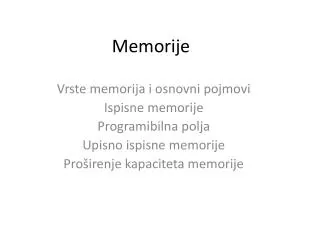

  1. Memorije Vrste memorija i osnovni pojmovi Ispisne memorije Programibilna polja Upisno ispisne memorije Proširenje kapaciteta memorije

  2. Memorija podatak pohranjuje u obliku binarnih brojeva.(brojeve,slova,sliku…) Memorije su organizirane u riječi. Duljina riječi mjeri se u bit-ima. (4 bitne riječi, 8-bitne,16-bitne,32-bitne 64-bitne itd.) Ako je riječ 8-bitna onda je to byte(bajt). Memorijsko polje sačinjeno je od više riječi: npr 1024 riječi , 2048 riječi itd. Polje je nekad podijeljeno na stranice. Memorijske stranice kod mikroračunala obično iznose 256 riječi ili 256 byte.ako su 8-bitne.

  3. Polja su kod manjih kapaciteta dvodimenzionalna , a kod veći kapaciteta memorija imamo 3D polja.

  4. Za pristup podatku kod 3D memorija koriste se dva dekodera. Jedan odgonetava stupce a drugi retke. Na kraju se dolazi do tražene lokacije.

  5. Kapacitet memorije ovisi o broju riječi ali i veličini riječi. Primjer: adresno polje(broj riječi je 1024) ,veličina riječi je 4 bita. Kapacitet je 512 B. Ako bi riječ bila=1B onda bi kapacitet bio 1024B.

  6. Vrste memorija

  7. Ispisne memorije: ROM ,PROM,EPROM,EEPROM,FLASH Upisno ispisne memorije: RAM,SAM,SRAM,DRAM,SDRAM (SynchronousDRAM) vezano za FSB(front side BUS) DDR (double data rate),upravljana chipsetom(chip koji upravlja radom sabirnice između procesora i radnih memorija) Postoje DDR1 ,DDR2 …..brzina DDR4 >1600MHz). Programibilna polja: PLA,PAL,GAL,PLD,CPLD,FPGA,OLMC

  8. Adrese Sadržaj- podaci

  9. Kod ispisnih memorija podaci se rijetko mijenjanju. Kod ROM memorije podaci su unešeni tvornički i ne mijenjaju se nikad. Ako je memorija tipa PROM podaci se unose od strane korisnika nakon proizvodnje, ali se ti podaci više ne mijenjanju. Kod EPROM I EEPROM podaci se mogu mijenjati više puta ,a li vrlo rijetko. Kod flash memorija podaci se mijenjaju reprogramiranjem više puta. ReadOnlyMemory ProgramableReadOnlyMemory EraseableProgramableReadOnlyMemory ElectricalyEraseableProgramableReadOnlyMemory

  10. Uobičajena konstrukcija Ispisnih memorija: • Na ulazu – dekoder • Na izlazu – Koder • Prilikom unosa podataka (programiranja) mijenja se sastav kodera ili dekodera a ponekad i jednog i drugog. Ovo nije klasična slijedna memorija nego ona spada u kombinacijske sklopove jer je od takvih i napravljena. Kad naulaz dovodimo ardrese i očitavamo podatke onda se memorija ponaša slijedno.(sekvencijski). • Primjeri korištenja takvih memorija: • BIOS CMOS na matičnim pločama računala i sličnih uređaja. • Često ih možemo pronaći u TV prijemnicima, smart telefonima ili pak u automobilima,robotima i strojevima u industriji.

  11. Dekoder služi za odabiranje adrese podatka. Koder se mijenja ovisno o sadržaju. Ovdje je koder programibilan.

  12. Kod ROM memorija programira se polje KODERA – sklopovi ILI

  13. Jedan od načina kako se izvodi ROM – tvornički programirljiva memorija. U skladu s tim imamo MOS ROM i bipolarni ROM . Na slici je prikazan MOS ROM.

  14. Usporedimo tablicu i shemu. Tamo gdje je u tablici Y u 0 imamo kratki spoj retka i FET-a. Tamo gdje je u tablici Y u 1 imamo prekid između vrata FET-a i retka riječi. Za vježbu napraviti Y=X^2. Riješiti zadatak i pomoću dekodera i kodera.

  15. Što je to adresno polje? • Koliko memorije može adresirati procesor čije se adresno polje kreće od 0 do 65535 (0000-FFFF)? • Što je memorijska riječ a što stranica?Koji je kapacitet memorijske stranice? • Što je nositelj podatka kod DRAM a što kod SRAM memorija? • Što je nositelj podatka kod ROM memorija? • Što je nositelj podatka kod PROM ,EPROM,EEPROM memorija? Koji sklop traži memorijske lokacije - adrese podataka?
