  1. SISTEME FOTOVOLTAICE INTEGRATE IN CLADIRI Aspecte privind optimizarea generatorului fotovoltaic

  2. Evolutiadomeniuluifotovoltaic

  3. Perspective

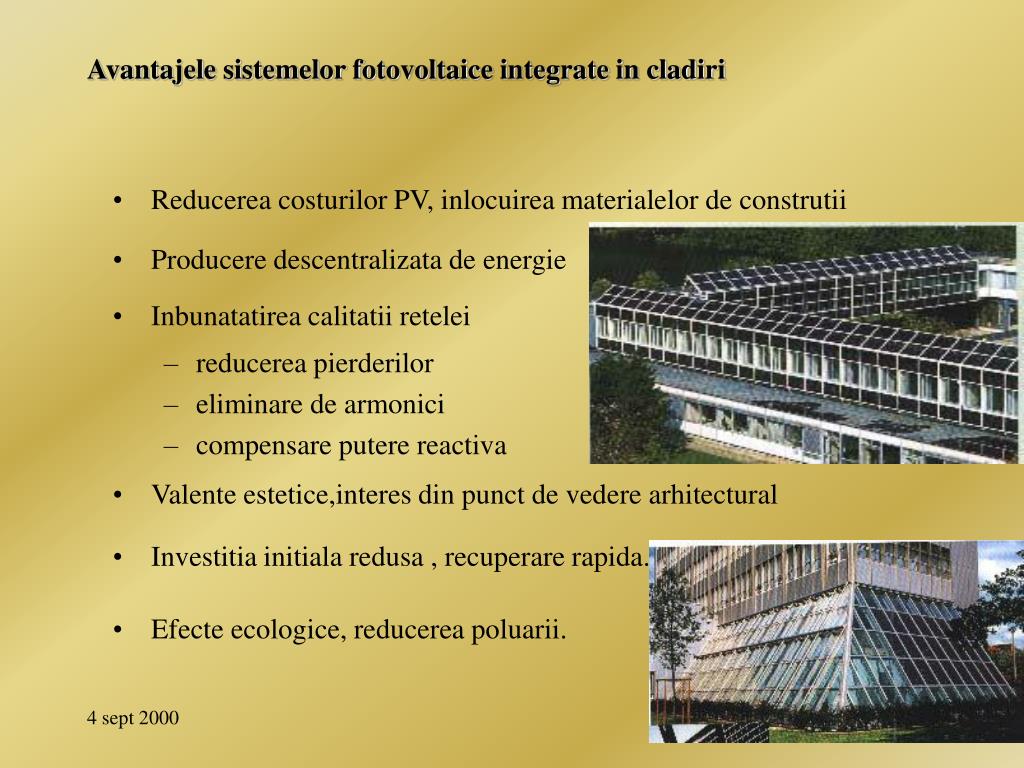

  4. Avantajele sistemelor fotovoltaice integrate in cladiri • Reducerea costurilor PV, inlocuirea materialelor de construtii • Producere descentralizata de energie • Inbunatatirea calitatii retelei • reducerea pierderilor • eliminare de armonici • compensare putere reactiva • Valente estetice,interes din punct de vedere arhitectural • Investitia initiala redusa , recuperare rapida. • Efecte ecologice, reducerea poluarii.

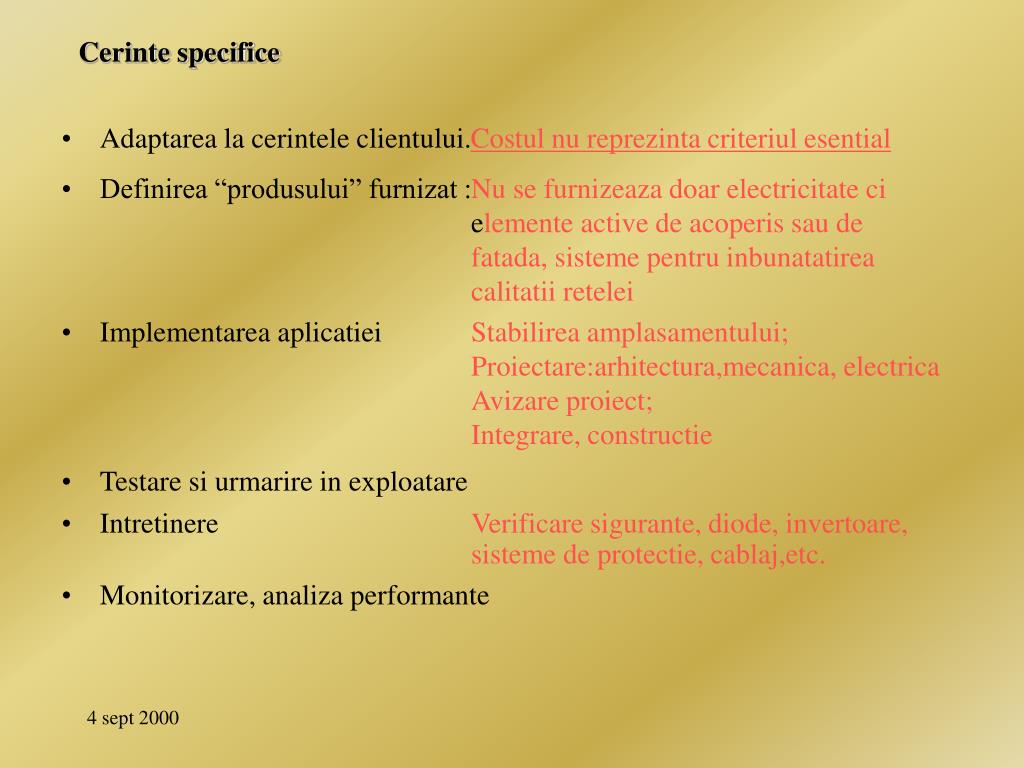

  5. Cerinte specifice • Adaptarea la cerintele clientului.Costul nu reprezinta criteriul esential • Definirea “produsului” furnizat :Nu se furnizeaza doar electricitate ci elemente active de acoperis sau de fatada, sisteme pentru inbunatatirea calitatii retelei • Implementarea aplicatiei Stabilireaamplasamentului; Proiectare:arhitectura,mecanica, electrica Avizare proiect; Integrare, constructie • Testare si urmarire in exploatare • Intretinere Verificare sigurante, diode, invertoare, sisteme de protectie, cablaj,etc. • Monitorizare, analiza performante

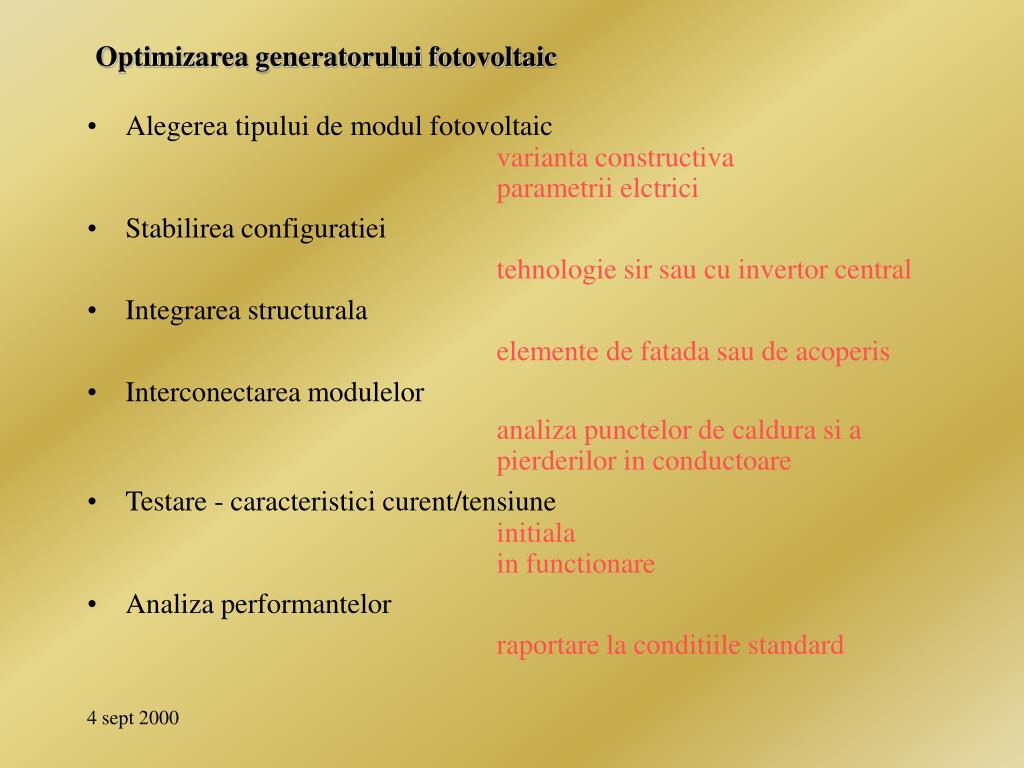

  6. Optimizarea generatorului fotovoltaic • Alegerea tipului de modul fotovoltaic varianta constructiva parametrii elctrici • Stabilirea configuratiei tehnologie sir sau cu invertor central • Integrarea structurala elemente de fatada sau de acoperis • Interconectarea modulelor analiza punctelor de caldura si a pierderilor in conductoare • Testare - caracteristici curent/tensiune initiala in functionare • Analiza performantelor raportare la conditiile standard

  7. Caracteristicile I/U ale celulelor (modulelor) fotovoltaice

  8. Dependenta principalilor parametrii de conditiile externe

  9. Configuratie tipica pentru generator fotovoltaic Sir de module

  10. Puncte de caldura • Cauze : • functionarea in conditii de iluminare neuniforma a modulelor (umbriri partiale); • interconectarea electrica a modulelor cu performante diferite • Efecte: • scaderea performantelor; • distrugerea partiala sau totala a materialului de incapsulare • Elemente de protectie • diode by-pass pentru structurile cuplate in serie ; • diode de blocare pentru structurile cuplate in paralel

  11. Puncte de caldura (continuare)- pierderi la conectare Structuri conectate in serie Structuri conectate in paralel Interconectarea electrica a celulelor fotovoltaice in cadrul generatorului

  12. Puncte de caldura (continuare)- situatia cea mai defavorabila Puterea disipata prin efect Joule pe elementul b (umbrit) este:

  13. Testare - caracteristici curent/tensiune • Caracteristica I/U evidentiaza: • defectele cauzate de interconectarea electrica rezistente de contact mari; rezistente serie mari intruduse de cablaj; • strapungerea diodelor de protectie (by-pass si/sau de blocare) • defecte la nivelul modulelor : celule fisurate sau sparte, opacizarea locala (murdarirea), module defectos imperecheate • umbriri partiale; Curent Curent Estimat Estimat Real Real Umbriri,celule fisurate,etc Interconectare defetuasa Tensiune Tensiune

  14. Evaluare performante- monitorizare Procedura de evaluare Erori de masura Nepotriviri optice si spectrale intre celula de referints si modulele fotovoltaice; Neuniformitati de temperatura la nivelul campului de module; Unghi de incidenta Umas Masurarea caracteristicilor in conditii reale Uconv Corectia masuratorilor pentru conditiile standard Acuratetea procedurii de translatie Utot Performante in conditii standard de functionare Eroarea totala

  15. Evaluare performante- Proceduri pentru translatarea caracteristicilor Proceduri algebrice Proceduri numerice

  16. Studiu de caz: Constructia demonstrativa de la Universitatea Valahia Cost generator fotovoltaic 2,29 DM/Wp
