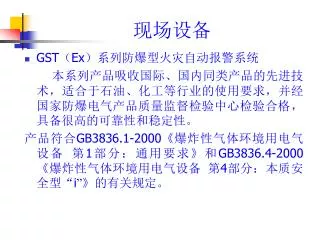

  1. 现场设备 • GST（Ex）系列防爆型火灾自动报警系统 本系列产品吸收国际、国内同类产品的先进技术，适合于石油、化工等行业的使用要求，并经国家防爆电气产品质量监督检验中心检验合格，具备很高的可靠性和稳定性。 产品符合GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备 第4部分：本质安全型“i”》的有关规定。

  2. 产品分类 • GST（Ex）系列产品可分为本安型防爆设备和隔爆型防爆设备两类。 • 本质安全电路－ 在规定条件（包括正常工作和规定的故障条件）下产生的任何电火花或任何热效应均不能点燃规定的爆炸性气体环境的电路。 • 本质安全设备 在其内部的所有电路都是本质安全电路的电气设备。

  3. 本安型防爆设备 • JTYB-GF-GST104（Ex）本安型光电感烟探测器 • JTY-GF-GST9711(Ex)本安型光电感烟探测器 • JTFB-GOF-GST601（Ex）本安型烟温复合探测器。 • JTWB-ZCD-G1(A)（Ex）本安型电子差定温感温探测器 • JTW-ZOF-GST9712(Ex)本安型电子差定温感温探测器 • J-SAB-G1（Ex）本安型手动报警按钮 • J-SAF-GST9211(Ex)本安型手动报警按钮 • LDB-8403（Ex）本安型消火栓手动报警按钮 • J-SAM-GST9113(Ex)本安型消火栓按钮 • GST-HX-F8501/2(Ex)本安型火灾声/声光报警器 • JTY-HS-G2(Ex)红外光束感烟探测器

  4. 本安型产品接口设备 • LD-8331型防爆消火栓接口箱 • GST-LD-8332型防爆设备编码接口箱 • GST-LD-8333型本安声光报警器编码接口箱 • GST-LD-8335型电话/手钮防爆接口箱

  5. 隔爆型防爆设备 • JTGB-ZM-GST501/I（Ex）隔爆型紫外火焰探测器 (编码) • JTGB-ZF-GST502/I(B)（Ex）隔爆型紫外火焰探测器 （非编码） • LDB-PS01(Ex)隔爆型气体喷洒指示灯。 • GST-BF003M隔爆点型可燃气体探测器 • GST-BF003I隔爆点型可燃气体探测器

  6. 可燃气体报警控制器 • JB-KR-GST004型可燃气体报警控制器 • 配接GST-BF003I隔爆点型可燃气体探测器 • 有盘式和壁挂式两种，盘式安装到控制柜中，用DC24V供电；壁挂式可以壁挂安装，用AC22V供电。

  7. JTYB-GD-G2（Ex）本安型光电感烟探测器 • 利用红外散射技术，采用进口光电器件，提高了传感器的可靠性、稳定性和一致性 • 防爆标志为ExibIICT6，适用于石油、化工等行业具有防爆要求的1区及2区使用。 • 与LD-8332防爆编码接口箱配合使用，可接入本公司生产的各类火灾报警控制器探测器在安装时，采用86H50型标准预埋盒。 • 电缆均选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.04F，分布电感不得大于4.3mH。

  8. JTY-GF-GST9711(Ex)本安型光电感烟探测器 • 特点： • 超薄； • 超大指示灯指示，3600范围可见； • 防积水渗漏；抗灰尘污染性强； • 自诊断； • 自补偿； • 自学习。

  9. JTFB-GOF-GST601（Ex）本安型烟温复合探测器 • 是由烟雾传感器件和半导体温度传感器件从工艺结构和电路结构上共同构成的多元复合探测器。 • 防爆标志为ExibIICT6，适用于石油、化工等行业具有防爆要求的1区及2区使用。 • 本探测器为非编码型，与海湾公司生产的LD-8332防爆编码接口箱配套使用。 • 当空间高度为6～12米时，一个烟温复合探测器的保护面积，对一般保护现场而言为80平方米；空间高度为6米以下时，保护面积为60平方米。

  10. JTWB-ZCD-G1（Ex）本安型电子差定温感温探测器 • 利用热敏元件对温度的敏感性来检测环境温度，内置单片机 • 适用于石油、化工等行业具有防爆要求的1区及2区使用。 • 该产品符合GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备 第4部分：本质安全型“i”》的有关规定。 • 本探测器为非编码型，与LD-8332防爆编码接口箱配合使用，可以直接接入各类火灾报警控制器，完成探测器的信号处理。

  11. JTY-GF-GST9712(Ex)本安型光电感烟探测器 • 特点： • 超薄； • 超大指示灯指示，3600范围可见； • 防积水渗漏。

  12. J-SAB-G1（Ex）本安型手动报警按钮 • 当人工确认发生火灾后，即可向火灾报警控制器发出报警信号 • 取得了国家防爆产品检验机关颁发的产品防爆合格证书，同时满足公安部颁布的GA5-91《手动报警按钮技术要求及试验方法》的有关规定，主要应用于石油及化工等易燃、易爆场所。 • 非编码型，与LD-8332配合使用

  13. J-SAF-GST9211(Ex)手动报警按钮 • 特点： • 超薄； • 报警速度快； • 专用钥匙复位。

  14. LDB-8403（Ex）本安型消火栓手动报警按钮 • 按钮有两个指示灯，红色指示灯为火警指示。绿色指示灯为动作指示灯。 • 为本质安全型，符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备 第4部分：本质安全型“i”》的有关规定，并取得了国家防爆产品检验机关颁发的产品防爆合格证书，主要应用于石油及化工等易燃、易爆场所。 • 电缆均选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.04μF，分布电感不得大于4.3mH。 • 非编码型，与GST-LD-8331配合使用。

  15. J-SAM-GST9113(Ex)消火栓按钮 • 特点： • 超薄； • 报警速度快； • 专用钥匙复位。

  16. LD–8331型防爆消火栓接口箱

  17. LD–8331型防爆消火栓接口箱 • 与控制器采用无极性信号二总线连接，与电源线采用有极性二线连接，与LDB-8403(Ex)本安型消火栓报警按钮采用有极性二总线连接 • 防爆消火栓接口箱内含安全栅，每台接口箱可配接10只LDB-8403（Ex）本安型消火栓报警按钮，本安型消火栓报警按钮需串联连接，在末端接4.7k终端电阻 • 接口箱应安装在安全区域，本安侧和非本安侧接线应分开并保持一定距离(至少为50mm)。安全栅接地必须可靠，连接螺钉必须拧紧，不可松动，接地电阻不能大于1。

  18. LD–8331型防爆消火栓接口箱 消火栓接口箱对外接线端子示意图 • I、G：无源输入；接外部设备 • G、O：有源24V输出；接外部设备 • Z1、Z2：接控制器二总线，无极性 • 24V、G：接直流24V，有极性 • 3、4两端，接探测器，注意极性，3为正，4为负。

  19. LD-8332型防爆报警设备编码接口箱 • 可与JTYB-GD-G2(Ex)本安型光电感烟探测器、JTFB-GOF-GST601(Ex)本安型烟温复合探测器、JTWB-ZCD-G1(Ex)本安型电子差定温感温探测器及J-SAB-G1(Ex)本安型手动报警按钮配接，组成本质安全型防爆系统。 • 编码接口箱应安装在安全区域,本安侧和非本安侧接线应分开,并保持一定距离(至少为50mm)。安全栅接地必须可靠，连接螺钉必须拧紧，不可松动，接地电阻不能大于1。

  20. LD-8332型防爆报警设备编码接口箱 LD-8332防爆编码接口箱接线端子示意图 • 其中： • Z1、Z2：接控制器二总线，无极性 • D1、D2：接直流24V，无极性 • 编码接口箱本安侧接线端子只有两个，即为安全栅的3、4两端，接探测器，注意极性，3为正，4为负。

  21. 应用方法 在系统连线末端必须连接一4.7kΩ终端电阻，且一只编码接口箱混接的各类防爆探测器不能超过10只。

  22. GST-LD-8333 • GST-8333本安声光警报器编码接口箱与HX-F8501(Ex)本安型火灾声警报器或HX-F8502(Ex)本安型火灾声光警报器配接， 编码接口箱应安装在安全区域，壁挂安装 接线 Z1、Z2：接控制器信号总线，无极性 D1、D2：接电源总线，无极性 c. 本安侧连线。本安侧接线端子有两个，即为安全栅的3（+）、4（-）两端，用于连接本安型警报器，请注意极性。

  23. GST-LD-8333 • a. 地线连接。 • 将地线从本安地线端子的进线孔中穿入，接在编码接口箱内的本安地线端子 。 • 布线要求：安全栅至本安型警报器间的电缆应选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.04μF，分布电感不得大于4.3mH。

  24. JTGB-ZM-GST501/I隔爆型紫外火焰探测器 • 防爆类型为ExdIICT6，适用于防爆1区、2区各种防爆场所，可根据现场环境选用。 • 传感器采用进口产品，具有灵敏度高、寿命长、稳定可靠等优点。 • 本探测器采用电子编码方式，可通过我公司生产的电子编码器进行编码，编码范围在1~242之间。 • 保护面积：S(h×tg)² h：探测器距地面高度, 40

  25. JTGB-ZM-GST501/I隔爆型紫外火焰探测器

  26. JTGB-ZM-GST501/I隔爆型紫外火焰探测器 • 安装及布线要求： （1）推荐使用YC三芯橡胶电缆，电缆外径在5mm～8mm，截面积≥1.0mm2； （2）接线时应打开外壳，将电缆从进线孔密封圈内穿入，接在探测器底部任一两对角端子上，然后拧紧进线口及外壳螺钉； （3）在拆卸外壳时，先卸下紧固螺栓，然后在正面三个螺孔处拧入M5×40螺钉，顶开外壳。注意要均匀受力不得撬、砸、磕碰隔爆面。

  27. JTGB-ZF-GST501/I(B)隔爆型紫外火焰探测器 • 非编码型； • 有一对火警输出常开触点。

  28. GST-BF003M隔爆点型可燃气体探测器 隔爆可燃气体探测器 —产品介绍— • 检测气体：检测气体：天然气、液化石油气等可燃性气体 • 编码方式：电子编码，编码范围1～242 • 本探测器防爆标志为ExdⅡCT6，适用于石油化工、机械、医药、储运等行业爆炸危险环境的1区和2区使用 • 使用环境：温度范围为－40℃～＋70℃、相对湿度≤95%RH、海拔高度≤1000m的无腐蚀性气体的环境

  29. 隔爆可燃气体探测器 • 布线要求 • 线芯截面应不小于1mm2，电缆外径为8mm～10mm 。 • 编码操作：可利用本公司生产的BMQ-1B型电子编码器的I2C编码模式进行现场编码，建议现场编码操作在接线前进行，编码时需断电、开盖进行操作 。 • GST-BF003M探测器总线消耗电流较大，建议控制器每回路所接GST-BF003M探测器总数在100点以内。

  30. GST-BF003M探测器可以双向接线、串联使用，可以起到防爆接线盒的作用。当探测器共用一条电缆线串联使用时，需考虑电缆线长度、线径和串接探测器个数等因素。GST-BF003M探测器可以双向接线、串联使用，可以起到防爆接线盒的作用。当探测器共用一条电缆线串联使用时，需考虑电缆线长度、线径和串接探测器个数等因素。 • 如：使用电缆线的线径为1.5mm2，末端探测器与控制器间连线长度为1000m，则此电缆线上所串接的探测器最多为7个 。 • 电源配置说明 • 考虑到电源线等因素的影响，建议按每只探测器耗电0.1A来配置DC24V电源

  31. 隔爆可燃气体探测器 GST-BF003I隔爆点型可燃气体探测器是一种安装在爆炸性危险环境的气体探测设备，它将现场的可燃气体浓度转换成4mA～20mA电流信号并传送到位于安全区的可燃气体报警控制器 。探测器通过三芯电缆与处在安全区的JB-KR-GST004可燃气体报警控制器连接 。爆炸危险环境的1区和2区。 检测气体：天然气、液化石油气等可燃气体。

  32. 布线要求 ： • 在1区和2区，线芯截面应不小于1平方毫米，电缆外径为8mm～10mm，所用电缆还应符合使用环境的其他要求，如耐热、耐腐蚀、防火等 。 • 电缆线路在爆炸危险环境中严禁有中间接头

  33. 防爆系统 • 隔爆型产品主要应注意以下几点：1）检查外壳应无裂纹砂眼等缺欠。 2）检查隔爆面应完好，无划伤。 3) 电缆外径应满足说明书要求，密封圈应完好，压接垫圈应正确安装，安装后应将锁紧螺母锁紧。电缆应采用护套电缆，禁止用单股导线替代，不允许外径超出要求范围。 4）安装后外壳螺丝应全部拧紧，不允许出现滑丝现象。

  34. 防爆系统 • 隔爆型产品主要应注意以下几点： 5）应采用钢管布线，穿线后出线口应进行封堵。 6）电缆禁止中间接头，接头处应采用相应等级的防爆接线盒。 7）非防爆线路勿接入防爆区。 8）应严格执行现场用火手续。

  35. 防爆系统 • 本安型产品应注意： 1）应采用本安电缆，并电缆参数满足要求，对分布参数应进行详细计算。 2）防爆编码接口箱应安装在安全区内，本安侧与非本安侧接线应分开，距离应大于5CM。 3）安全栅不能随意代换，严禁将安全栅去除，安全栅接地应良好。 4）避免中间分线。 5）本安电路应单独穿线，与其它本安电路应分开。

  36. 防爆系统 • BHD51系列防爆接线盒 1）防爆性能完全符合GB3836.1-2000《爆炸性气体环境用电气设备 第1部分： 通用要求》及GB3836.2-2000《爆炸性气体环境用电气设备 第2部分： 隔爆型 “d”》标准要求 2）本系列产品适用于IIB级T6温度组别及以下级别的爆炸性气体混合物（1区和2区）场所。3）本系列产品主要用于380V/220V及以下电路中作为连接各种电器设备的分线、接线用。

  37. JB-KR-GST004/B可燃气体报警控制器 • JB-KR-GST004/B用于配接GST-BF003I隔爆点型可燃气体探测器。一台控制器最多配置为4个控制回路，每个控制回路只能配接一只探测器 （壁挂安装）。 • 控制器对外接线端子说明 • 制回路后面板上的‘S’、‘-’、‘+’端子分别与探测器板上的‘S’、‘GND’、‘+24V’端子连接。 • K1：常开输出端子，K1的两个端子平时开路，而在一级报警期间闭合。 • K2：常开输出端子，K2的两个端子平时开路，而在二级报警期间闭合。

  38. 控制器是非防爆型产品，应安放在安全区。 • 布线要求： • 线芯截面应不小于1.5平方毫米，电缆外径为8毫米～10毫米 。电缆线路在爆炸危险环境中严禁有中间接头 • 使用线芯截面为1.5平方毫米时，电缆总长度可达1500米。

  39. JB-KR-GST004/P可燃气体报警控制器 • 一台控制器最多配置为6个控制回路。 • 安装在控制柜内。（其他同JB-KR-GST004/B可燃气体报警控制器 ）

  40. 非编码火灾自动报警系统 • LD-8319编码中继器是一种编码模块，只占用一个编码点，用于连接非编码探测器等现场设备，当接入编码中继器输出回路的任何一只现场设备报警后，编码中继器都会将报警信息传给报警控制器，控制器产生报警信号并显示出编码中继器的地址编号。编码中继器可配接本公司生产的JTFB-GOF-GST601非编码烟温复合火灾探测器、JTY-GF-GST104非编码光电感烟火灾探测器、

  41. JTY-GF-GST9711非编码光电感烟火灾探测器、JTWB-ZCD-G1(A)非编码电子差定温感温火灾探测器、JTW-ZOF-GST9712编码电子差定温感温火灾探测器等。JTY-GF-GST9711非编码光电感烟火灾探测器、JTWB-ZCD-G1(A)非编码电子差定温感温火灾探测器、JTW-ZOF-GST9712编码电子差定温感温火灾探测器等。 • 编码中继器具有输出回路断路检测功能，输出回路的末端连接LD-8320有源终端，当输出回路断路时，编码中继器将故障信息传送给报警控制器，控制器显示出编码中继器的编码地址；

  42. 当输出回路中有现场设备被取下时，编码中继器会报故障但不影响其它现场设备正常工作。一个编码中继器可带多只非编码型探测器，也可多种探测器混用，但混用数量不超过15只当输出回路中有现场设备被取下时，编码中继器会报故障但不影响其它现场设备正常工作。一个编码中继器可带多只非编码型探测器，也可多种探测器混用，但混用数量不超过15只

  43. 本编码中继器底盒与上盖之间采用插接方式，可安装在86H50型标准预埋盒上。本编码中继器底盒与上盖之间采用插接方式，可安装在86H50型标准预埋盒上。 • 对外接线端子图如图1-23： 端子说明如下： Z1、Z2：接控制器二总线，无极性 D1、D2：接直流24V，无极性 O-、O+：输出，有极性

  44. LD-8319编码中继器与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接LD-8320有源终端，有源终端可当探测器底座使用，即在此有源终端上可安装非编码探测器，其系统构成图如图LD-8319编码中继器与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接LD-8320有源终端，有源终端可当探测器底座使用，即在此有源终端上可安装非编码探测器，其系统构成图如图

  45. 当有源终端不作为探测器底座使用时，但应加装上盖，系统构成图如图当有源终端不作为探测器底座使用时，但应加装上盖，系统构成图如图 布线要求：Z1、Z2可选用截面积≥1.0mm2的RVS双绞线；其它线可采用截面积≥1.0mm2的RV或BVR线；O-、O+的输出回路线要有明显的颜色区分，且颜色的选配要具有合理性。
