Software maintenance

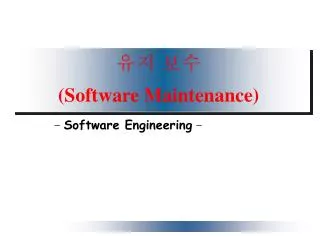

유지 보수

(Software Maintenance)

- Software Engineering -


Software maintenance

강의 개요

  • 소 개

  • 유지보수의 특성

  • 소프트웨어 형상 관리

  • 소프트웨어 척도

  • 유지보수 방법 및 도구


Software maintenance

유지 보수

  • 소프트웨어가 인수 설치된 후 일어나는 모든 작업

  • 소프트웨어가 유용하게 활용되는 기간

  • 소프트웨어 유형에 따라 비용이 많이 들 수 있다

    <예>

    분 류 주문1 주문2 패키지1 패키지2

    개발 man-month 580 725 580 725

    비용(100만원) 1,160 1,450 1,160 1,450

    유지 man-month

    보수 배달 및 설치 0 0 3,982 4,146

    중앙유지보수작업 70 365 87 383

    현장 서비스 0 0 2,233 2,775

    비용(100만원) 140 730 12,604 14,608

    비율 1:0.1 1:0.5 1:10.8 1:9.4


Software maintenance

유지 보수가 어려운 이유

  • 소프트웨어의 특성

    • invisibility

    • complexity

    • changeability

  • old code

  • 관리의 부재


Software maintenance

유지 보수의 종류

  • 정정(corrective maintenance)

    • 발견된 오류의 원인을 찾아 문제해결. A/S의 개념

  • 개작(adaptive maintenance)

    • 새로운 자료나 운영체제, 하드웨어 환경으로 이식

  • 기능 개선(perfective maintenance)

    • 새로운 기능의 추가

  • 예방(preventive maintenance)

    • 유지보수성, 신뢰성 향상

    • 구조 변경


Software maintenance

유지 보수 작업의 특성

  • 유지보수 작업

    • 방대한 분량과의 싸움

    • 변경에 대한 관리

  • 유지 보수 작업 과정

  • 유지 보수 비용

  • 유지 보수의 문제점


Software maintenance

유지 보수 작업 과정

1) 소프트웨어의 이해

  • 문서, 코드 reading

  • 프로그램의 구조 파악

  • domain knowledge 습득

  • 변수와의 관계, 서브루틴 사이의 관계 파악

  • 코드 안에 숨겨진 의미(semantic) 파악

  • 분석도구(call graph, cross-reference table 등), 디버깅 도구(tracer) 사용

    2) 변경 요구분석

  • 변경이 불가피한 이유와 요구를 이해

  • 기능 향상의 경우는 새로운 기능의 분석

    3) 변경 및 효과 예측

  • code change

  • change effect 분석


Software maintenance

유지 보수 작업 과정

4) 리그레션 테스트(regression test)

  • 변경 부분과 그에 의하여 영향이 있는 부분만 테스트

  • 각 작업이 포괄적이며 단발로 시행

    ---> 다양한 기술이 필요

    유지보수비용곡선

    개발비용곡선

    분석 설계 구현 테스트


Software maintenance

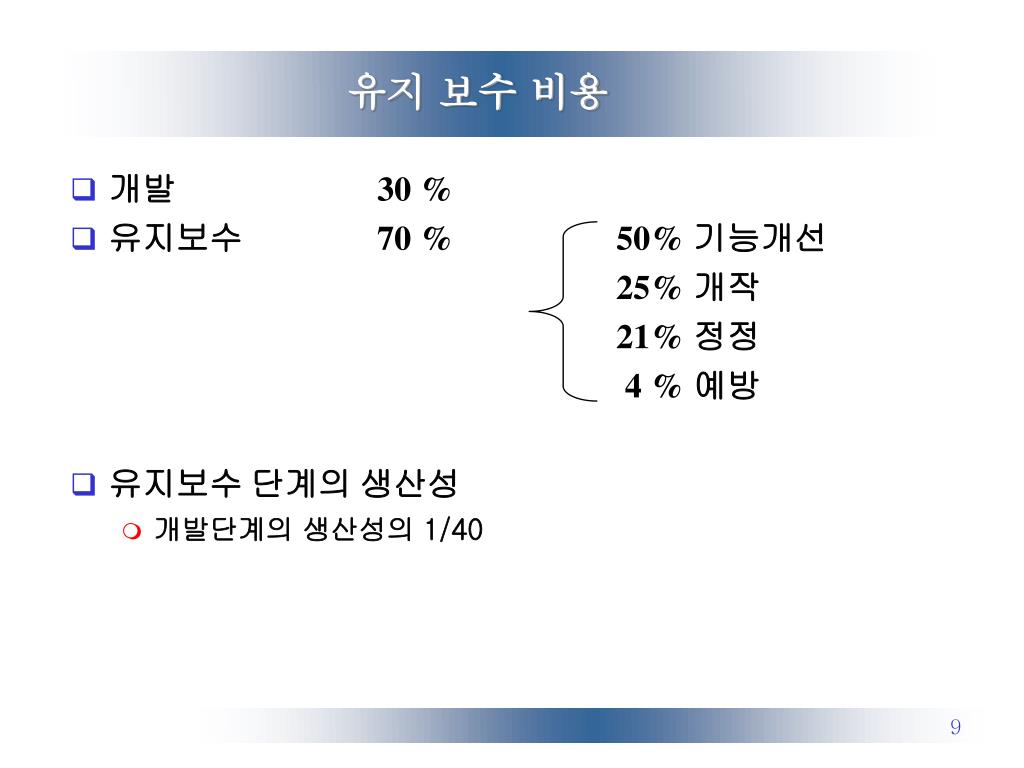

유지 보수 비용

  • 개발 30 %

  • 유지보수 70 % 50% 기능개선

    25% 개작

    21% 정정

    4 % 예방

  • 유지보수 단계의 생산성

    • 개발단계의 생산성의 1/40


Software maintenance

유지보수 비용 예측

1) Belady와 Lehman

M = p + Ke^(c-d)

M : 유지보수를 위한 노력,

P : 분석, 평가, 설계변경, 코딩 등 실제 생산성 있는 노력,

K : 통계에 의한 상수

c : 설계의 비구조성이나 문서의 미흡함을 나타내는 복잡도

d : 소프트웨어와의 친숙성

2) COCOMO 방법

M = ACT X DE X EAT

M : 유지보수를 위한 노력

ACT : 개발조직이 수행하는 전체 프로젝트 규모에서 유지보수

작업이 차지하는 연평균 비율(annual change traffic)

DE : 개발할 때 필요했던 노력

EAT : COCOMO의 유지보수 작업을 위한 노력 조정수치


Software maintenance

유지 보수의 문제점

  • 소프트웨어에 대한 변경이 수시로 일어나며 이를 문서에 반영하지 않는 경우 이를 추적하는 것은 거의 불가능하다.

  • 다른 사람이 작성한 프로그램을 이해하는 일은 쉽지않다. 문서화되어 있지 않거나 주석도 달지 않았다면 문제는 매우 심각하다.

  • 소프트웨어가 변경을 가정하여 설계되는 경우가 드물다.

  • 관리적인 측면에서 유지보수를 담당하는 프로그래머에게 동기부여를 하지 못한다.

  • 유지보수를 위한 적극적인 도구를 사용하지 못한다.

  • 프로그램 이해를 위하여 테스트나 디버깅 도구를 사용하는데 그친다.


Software maintenance

소프트웨어 형상관리

  • 변경에 대한 철저한 관리가 필요

    ---> 소프트웨어 형상 관리

  • 형상 관리(Configuration Management)

    • 소프트웨어를 이루는 부품의 baseline(변경 통제 시점)을 정하고 변경을 철저히 통제하는 것

  • 형상 관리 항목

    • 분석서

    • 설계서

    • 프로그램(원시코드, 목적코드, 명령어 화일, 자료 화일, 테스트 화일)

    • 사용자 지침서


Software maintenance

관리적 측면

  • 형상 관리를 위한 조직

    • 분석가: 사용자와 상의하여 무엇이 문제이며 어떤 기능향상 및 개작이 필요한가를 정한다.

    • 프로그래머: 분석가와 협동하여 문제의 원인을 찾아내고 변경의 형태와 내용을 알아낸다. 실제 프로그램의 수정을 담당한다.

    • 프로그램 사서: 문서와 코드에 대한 변경을 계속 보관하고 관리한다.


Software maintenance

형상관리 변경 절차

① 변경 요청서 작성

  • 사용자 또는 프로그래머

    변 경 요 청 서

    요구자:___________ 날짜:_________ 소프트웨어_________________

    변경내용:

    _________________________________________________________

    _________________________________________________________

    _________________________________________________________

    유지보수 형태: 변경에 의해 영향받는 범위:

    1. 정정 □ ___________________________________________

    2. 개작 □ ___________________________________________

    3. 개선 □ ___________________________________________

    문제의 심각정도: 변경요청 이유

    1. 피할 수 있음 □ _________________________________________

    2. 가벼움 □ __________________________________________

    3. 가동중지 □ __________________________________________

    완료기일:____________(날짜기입) 또는

    1. 즉시 □ 2. 수일내 □ 3. 다음 버젼 □ 4. 기간없음 □


Software maintenance

형상관리 변경 절차

② 분석가에 의하여 review

  • 문제가 아닌 것

  • 교육을 통하여 해결할 수 있는 것

  • 그 외의 것은 형상관리 위원회 소집

    ③ 제안된 변경을 검토하여 수정 작업의 범위와 필요한 시간을 추정하고 이에 필요한 인원과 비용을 예측 제기된 변경을 이행할 것인지 결정 가결된 변경 요청에 대하여 우선순위를 정하고 제약 사항을 고려한 후 변경을 담당할 형상 관리 팀에게 넘겨짐

    ④ 시험 시스템을 수정하여 변경 효과를 점검

    ⑤ 변경 위원회의 설치 승인을 받은 후 새 버전을 설치

    ⑥ 관계되는 문서를 수정하고 변경 보고서 작성


Software maintenance

형상관리 기술적 측면

  • 어떤 방법으로 시스템에 관련된 모든 변경을 추적하여 시스템의 현재 상태를 항상 알 수 있게 할 것인가?

  • 개발 단계에도 적용 가능

  • 형상 관리 항목을 정하고 모든 변경은 공식적인 합의에 의하여 실시

  • 가동 중인 소프트웨어의 변경은 신중을 기해야 함

    • 조금씩 점증적으로 변경하고 검증

  • 부분적으로 변경된 대규모 시스템

    • object의 구성이 문제

    • 버전 관리 시스템


Software maintenance

UNIX

makefile

시스템 구축

논리적 시스템 구조

물리적

구조로의 전환

화일 1

화일 2”

화일 2

화일 2’

예: 형상관리 기술적 측면


Software maintenance

소프트웨어 척도

  • Preventive maintenance

    --> 여러 가지 소프트웨어의 품질 측정 기술이 필요

  • 품질

    • 유지보수성(maintainability)

    • 신뢰성(reliability)

    • 전환성(portability)

  • De Marco, We cannot control what we can not measure.

  • 척도(metric)

    • product metric(프로그램의 크기, 복잡도, 자료의 크기, 기능성, 신뢰성, 전환성, 일관성, 유지보수성)

    • process metric(개발에 걸리는 시간, 비용, 진척 상황)


Software maintenance

소프트웨어 품질 척도

  • 정량적인 평가

    • GQM Paradigm[Basili]

      • Goal Identification : Evaluate effectiveness of coding standard

      • Questions : Who is using standard?

        What is coder productivity?

        What is code quality?

      • Metrics : code size, effort, errors, …..

  • 품질 특성의 측정

    • indirect metric

    • product measurement

    • prediction


Software maintenance

복잡도 측정

  • 리전의 수: 프로그램의 선택경로와 루프가 많아질수록 증가

  • 복잡도를 반영하는 척도

    • 원시코드에 포함된 오류의 수 ∝ 사이클로매틱수

  • 모듈의 크기를 정하는 척도로 사용할 수도 있음

  • McCabe

a

R1

R5

R2

c

b

d

R3

R4

e

V(G) = 5

f


Software maintenance

Halstead의 Software Science

  • 원시코드에 표현된 사실로부터 계산되는 여러가지 척도 제안

  • n1 - 프로그램에서 사용된 연산자(operator)의 종류

  • n2 - 프로그램에서 사용된 피연산자(operand)의 종류

  • N1 - 프로그램에서 사용된 총 연산자의 수

  • N2 - 프로그램에서 사용된 총 피연산자의 수

  • 프로그램의 길이 N

    N = n1 log2 n1 + n2llog2n2

  • 프로그램의 부피

    V = N log2 ( n1 + n2 )


Software maintenance

Halstead 척도의 예

  • <예>

    SUBROUTINE SORT(X,N)

    DIMENSION X(N)

    IF (N.LT.2) RETURN

    DO 20 I = 2,N

    DO 10 J = 1,J

    IF (X(I) .GE. X(J)) GO TO 10

    SAVE = X(I)

    X(I) = X(J)

    X(J) = SAVE

    10 CONTINUE

    20 CONTINUE

    RETURN

    END


Software maintenance

Halstead 척도의 예

연산자 갯수 피연산자 갯수

1 End of statement 7 1 X 6

2 Array subscript 6 2 I 5

3 = 5 3 J 4

4 IF ( ) 2 4 N 2

5 DO 2 5 2 2

6 , 2 6 SAVE 2

7 End of program 1 n2=7 1 1

8 .LT. 1 22 = N2

9 .GE. 1

n1=10 GO TO 10 1

28 = N1


Software maintenance

Halstead 척도의 예

  • 최소 부피

  • 프로그래밍에 대한 노력

  • 프로그래밍 노력을 객관적인 수치로 나타냄

  • 프로그램의 유사성을 검출하는데 이용

    • 연산자의 종류, 연산자의 총 수, 프로그램의 크기,

  • 선언된 변수의 수, 제어구조의 총수


Software maintenance

유지 보수 방법

  • 소프트웨어의 이해

  • 원시 코드

    • 프로그램 주석

    • 변수

    • 구조와 프로시듀어

    • 모듈의 문서

    • 입출력 양식

  • 외부문서

    • 사용자 지침서

    • 기술문서(분석, 설계, 시험 등)

    • 운용 및 과거 유지보수 관련 문서

    • 참고 자료


Software maintenance

유지 보수 방법

  • 소프트웨어의 수정

    1) 유지보수 요구분석

    • 수정의 목적을 구체적으로 사용자와 함께 도출

    • 새 기능의 추가: 기능 분석

    • 기존 기능과 어떻게 연결시킬 것인지 분석

      2) 유지보수 설계

    • 수정될 모듈을 식별

    • 추가되는 모듈을 어디에 어떤 인터페이스로 연결할 것인지 설계

    • 수정이 초래할 영향을 파악

      3) 유지보수 프로그래밍

    • 조금씩 점증적으로 변경

    • 변경 내용을 반드시 문서로 기록

    • 유지보수 용이성이 저하되지 않도록 수정

      4) 유지보수 시험

    • 수정된 모듈을 unit test

    • 영향을 미치는 모듈은 다시 시험


Software maintenance

유지 보수 도구

  • 원시코드 이해를 위한 도구

    • 앞뒤 참조표(cross-reference table)

    • 호출 그래프(call graph)

    • 자료 흐름도(data flow graph)

    • 시스템 구조도(system chart)

    • 디버깅 보조기(trap, dump, trace, assertion checking)

    • 동적 분석기

  • 테스트를 위한 도구

    • comparator

    • regression tester


Software maintenance

유지 보수 도구

  • 버전관리를 위한 도구

    • SCCS in UNIX

1.2

1.3

1.4

1.1

2.2

2.1

1.2

1.3

2.1

1.1

1.2.1

1.2.2

  • 형상관리를 위한 도구

    • #1: sys: mod1.o mod2.o

    • #2: ld mod1.o mod2.o -o sys

    • #3: mod1.o: mod1.c incl.h

    • #4: cc -c mod1.c

    • #5: mod2.o: mod2.c incl.h

    • #6: cc -c mod2.c
