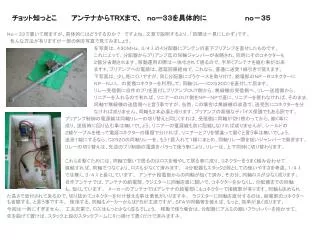

1. チョット知っとこ　　　アンテナからＴＲＸまで、　ｎｏー３３を具体的に　　　　　　　　ｎｏ－３５チョット知っとこ　　　アンテナからＴＲＸまで、　ｎｏー３３を具体的に　　　　　　　　ｎｏ－３５ Ｎｏ－３３で書いて居ますが、具体的にはどうするのか？　ですよね。文章で説明するより、「百聞は一見にしかず」です。 　色んな方法が有りますが一部の例を写真で見てみましょう。 左写真は、４３０ＭＨｚ、３/４λの４分配器にアンテンの直下プリアンプを直付したものです。 　　　　　　　　　　　　　　　　　　　　　　　　　　これによって、分配器からプリアンプ迄の同軸ジャンパーが省略され、同時にそのコネクターも 　　　　　　　　　　　　　　　　　　　　　　　　　　２個分省略されます。移動運用の際は一体化されて居るので、手早くアンテナを組む事が出来 　　　　　　　　　　　　　　　　　　　　　　　　　　ますﾈ。プリアンプへの電源は、遅延回路経由で、これなら、普通に送受１線引きで使えます。 　　　　　　　　　　　　　　　　　　　　　　　　　　下写真は、少し見にくいですが、同じ分配器にプラケースを取り付け、給電部のＮＰ－Ｒコネクターに 　　　　　　　　　　　　　　　　　　　　　　　　　　ＮＰ－ＮＪ/Ｌ　の変換コネクターを利用して、同軸リレー（ＣＸ５２０Ｄ）を直付して居ます。 　　　　　　　　　　　　　　　　　　　　　　　　　　リレー受信側に自作のプリを直付しプリアンプＯＵＴ側から、無線機の受信側へ、リレー送信側から、 　　　　　　　　　　　　　　　　　　　　　　　　　　リニアーを入れるので有れば、リニアーのＯＵＴ側をＮＰ－ＮＰで直に、リニアーを使わなければ、そのまま、 　　　　　　　　　　　　　　　　　　　　　　　　　　同軸で無線機の送信側へと言う事ですが、当然、この場合は無線機の改造で、送受別にコネクターを分 　　　　　　　　　　　　　　　　　　　　　　　　　　なければ成りません。同軸も２本必要と成ります。プリアンプの高価なデバイス保護でもある訳です。　　　　　　　 　　　　　　　　　　　　　　　　　　プリアンプ制御の電源線は同軸リレーの切り替えと同じくすれば、受信側に同軸が切り替わってから、働く事に 　　　　　　　　　　　　　　　　　成り、送信時に回り込む事は無いでしょう。リニアーの電源線も別に配線しなければ成りませんが、シールドの　　　　 　　　　　　　　　　　　　　　　　　２線ケーブルを使って電源コネクターの種類で分ければ、リニアーとプリを間違って繋ぐと言う事は無いでしょう。 　　　　　　　　　　　　　　　　　送受１線にするなら、ＣＸ５２０の同軸リレーを、もう１個入れて１線にまとめ、同軸リレー間を短いジャンパーで繋ぎます。 　　　　　　　　　　　　　　　　　リレーの切り替えは、先述のプリ制御の電源をパラって使う事により、リレーは、上下同時に切り替わります。 　　　　　　　　　　　　　　　　　　これらを繋ぐためには、同軸で繋いで居るのはロスを増やして居る事に成り、コネクターをうまく組み合わせて 　　　　　　　　　　　　　　　　　直結すれば、同軸でつなぐより、ロスも少なくて済みます。　４分配器もスタック２段としての使いやすさを考慮、１/４λ 　　　　　　　　　　　　　　　　　　では無く、３/４λと長くしています。　アンテナ給電部からの同軸が短くて済み、その分、同軸ロスが少なく成ります。 　　　　　　　　　　　　　　　　　自作アンテナでは、アンテナの給電部、ラジエターに同軸を直に繋いで、コネクターを少なくし、分配器までの同軸 　　　　　　　　　　　　　　　　　も、短くしています。　メーカーのアンテナではアンテナの給電部にもコネクターで接続部が有ります。同軸も決められ た長さで添付されて来るので、切り詰めてコネクターを付け替える事は勇気がいりますネ、　ラジエターに同軸を直付するのは、給電部のコネクターも省略する、と言う事ですネ。　使用する、同軸もメーカーからはＦＢが主流ですが、ＳＦＡや同軸管を使えば、もっと、効率が良く成ります。 今回は一例にすぎません、　工夫次第で、ロスはもっと少なく成るでしょう。　移動で使う場合は、分配器にアルミの細いフラットバーを抱かせて、 先を曲げて置けば、スタック上段のスタックブームに引っ掛けて置くだけで済みますネ。
