  1. Les ponts Forces et techniques

  2. Les ponts mobiles Comment fonctionne un pont mobile ?

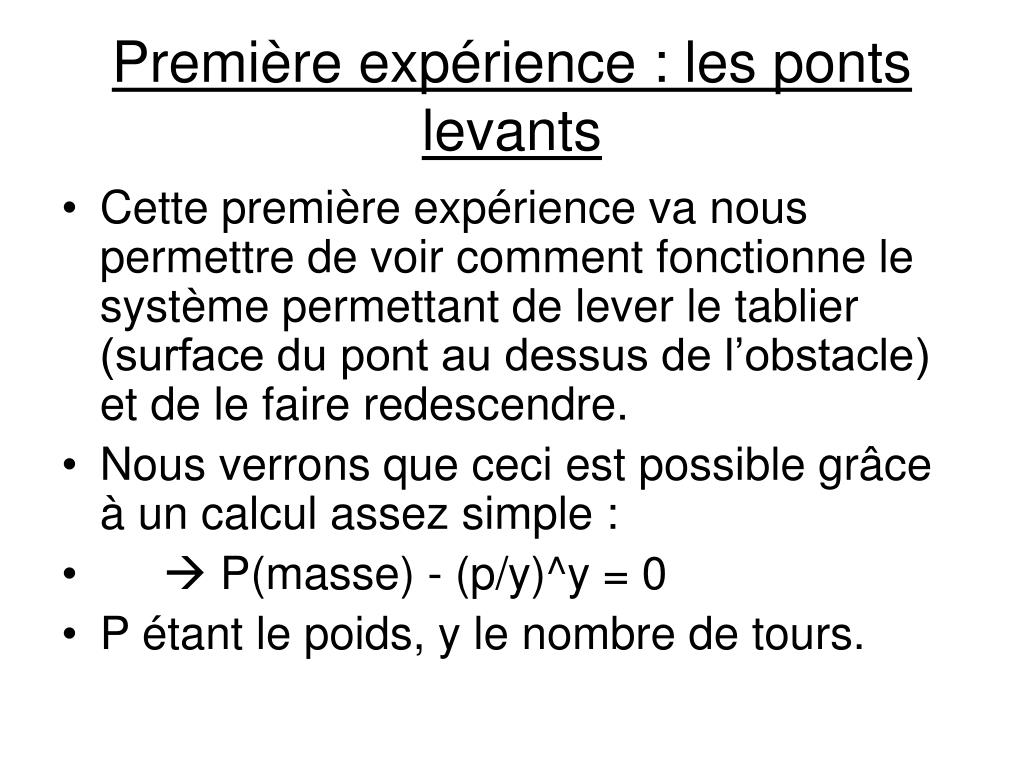

  3. Première expérience : les ponts levants • Cette première expérience va nous permettre de voir comment fonctionne le système permettant de lever le tablier (surface du pont au dessus de l’obstacle) et de le faire redescendre. • Nous verrons que ceci est possible grâce à un calcul assez simple : •  P(masse) - (p/y)^y = 0 • P étant le poids, y le nombre de tours.

  4. Deuxième expérience : les ponts basculants • Cette deuxième expérience permet de voir comment fonctionne les ponts basculants. • Celui-ci a pour calcul : •  X1 * Y1 = X2 * Y2 • Y étant la distance et X le poids.

  5. Les pontsà haubans Quels élément les structurent ?

  6. La flèche • Les forces: La force de compression La force de tension • Les différentes structures: Haubans simple Haubans en harpe Haubans en eventail • L’expérience: étude de la flèche Avec et sans haubans

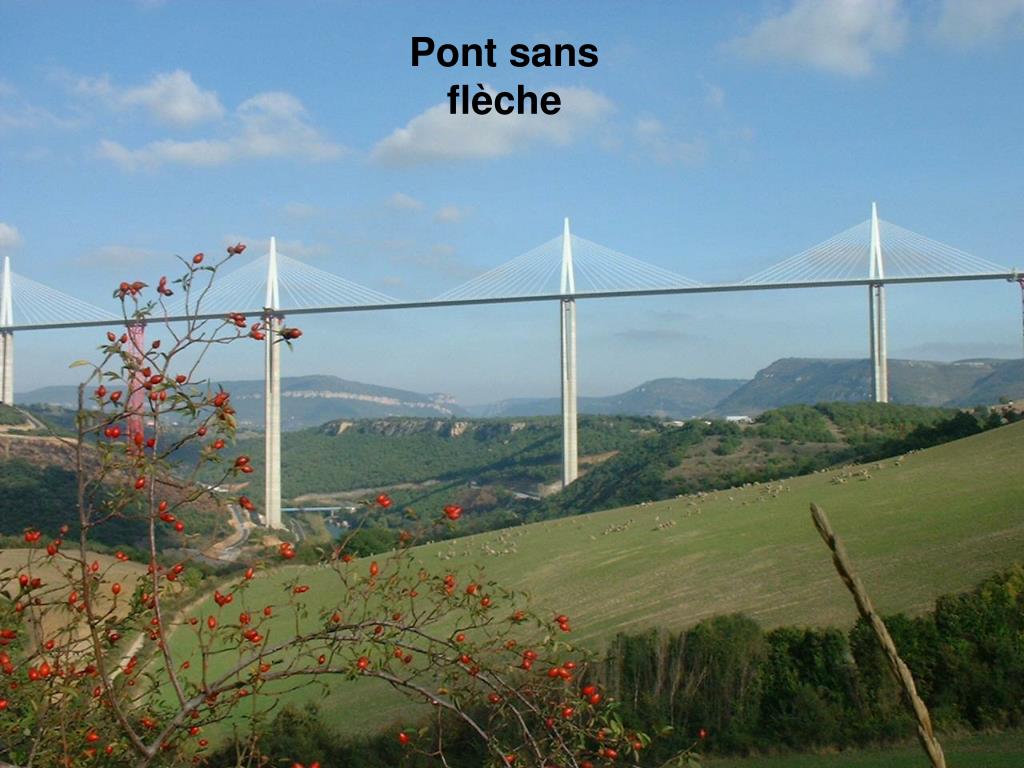

  7. Pont sans flèche

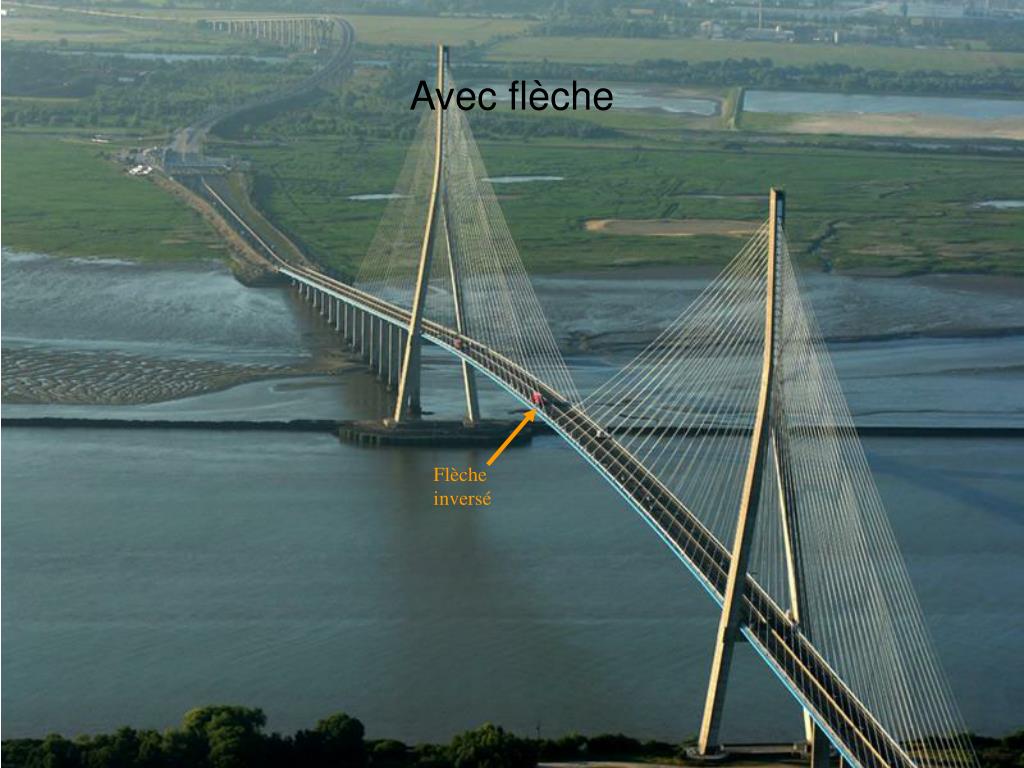

  8. Avec flèche Flèche inversé

  9. Structure Le tablier est supporte par des haubans fixes a des pylônes. Les haubans sont inclines, rectilignes et peuvent être disposés parallèlement entre eux (haubanage en harpe) ou rayonnants a partir de la tête des pylônes (haubanage en éventail). Ils forment une nappe centrale ou deux nappes latérales.

  10. Structure à haubans simple

  11. La résonance, cause de grandes catastrophes

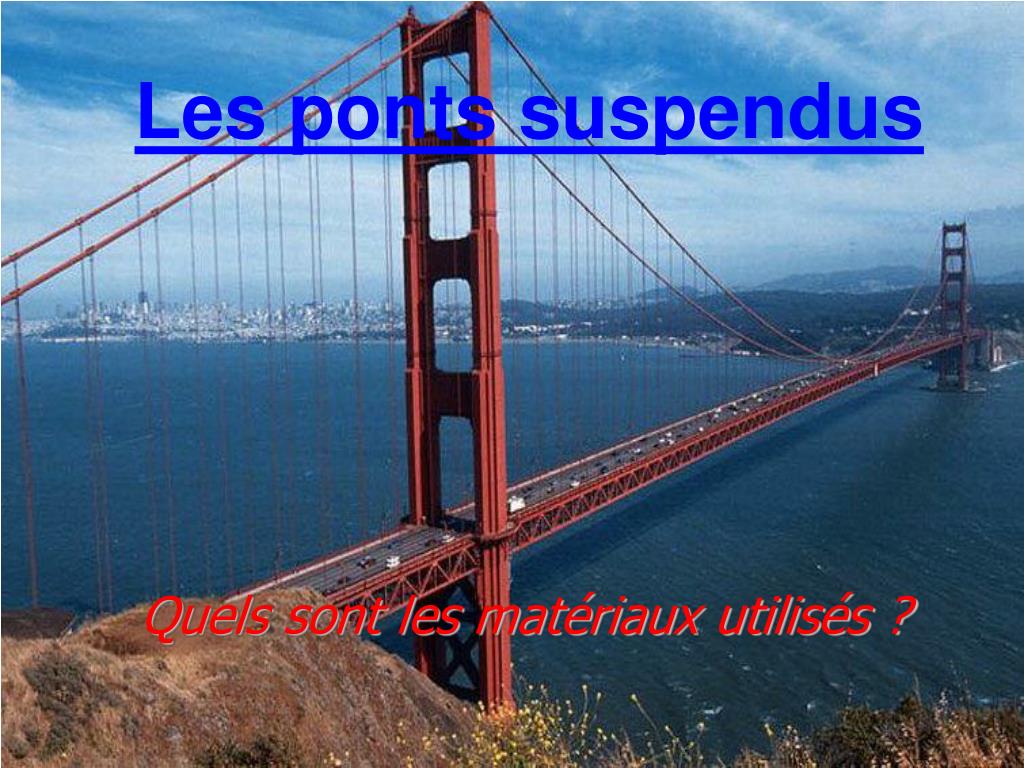

  12. Les ponts suspendus Quels sont les matériaux utilisés ?

  13. Sommaire • L’acier • Le béton • Le béton armée • Le béton précontraint • Quel autre moyen pour stabiliser un pont ?

  14. L’acier Très utilisé car il résiste aussi bien à la traction qu’à la compression

  15. Lebéton Le béton est un matériau obtenu après un mélange entre un granulat et un liant

  16. Le béton armée Les câbles d’aciers sont destinés à s’opposer aux forces de tractions

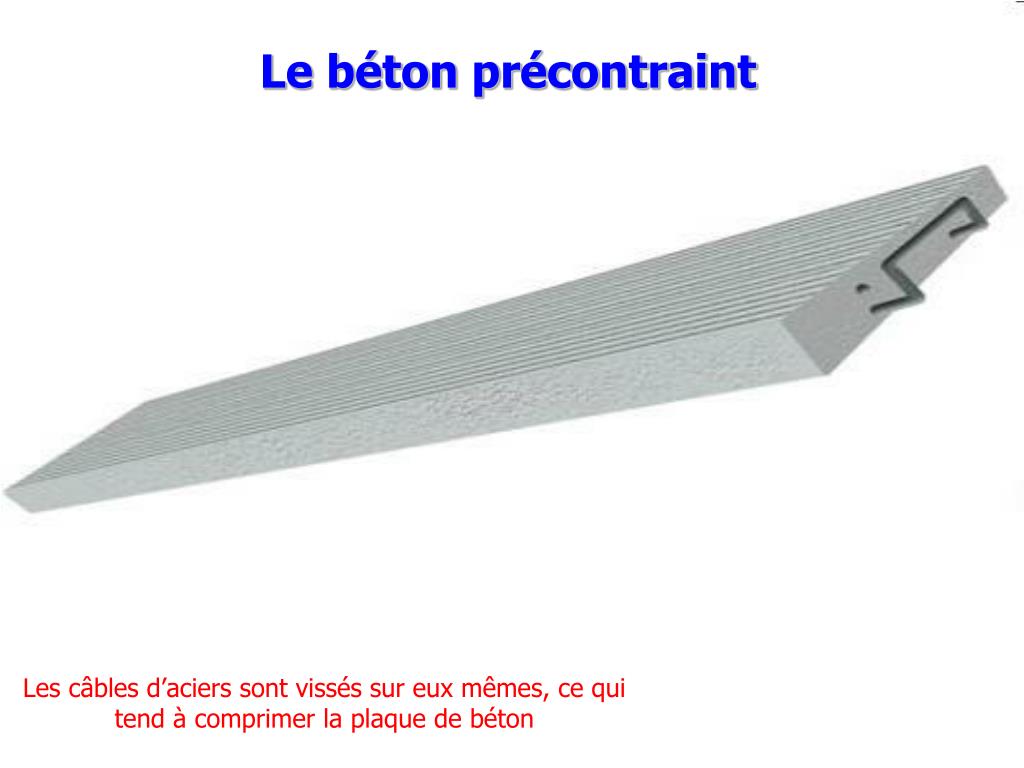

  17. Le béton précontraint Les câbles d’aciers sont vissés sur eux mêmes, ce qui tend à comprimer la plaque de béton

  18. Quel autre moyen pour stabiliser un pont ? Pour assurer une totale stabilité, il faut imposer une force constante de compression au tablier

  19. Ce TPE vous à été présenté par: Bordelet William Druesne Vincent Fleury Yoann Nous tenons à remercier nos professeurs de S.I: Mr Huet (G.M) Mr Bellard (G.E)
