강인석 • 서정헌 • 최형래 • 박홍태

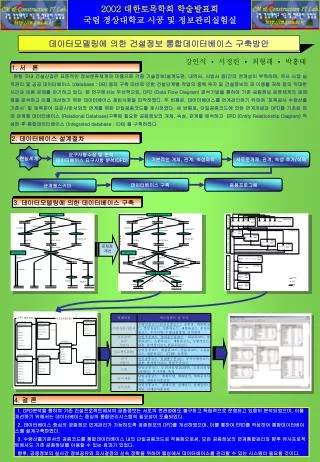

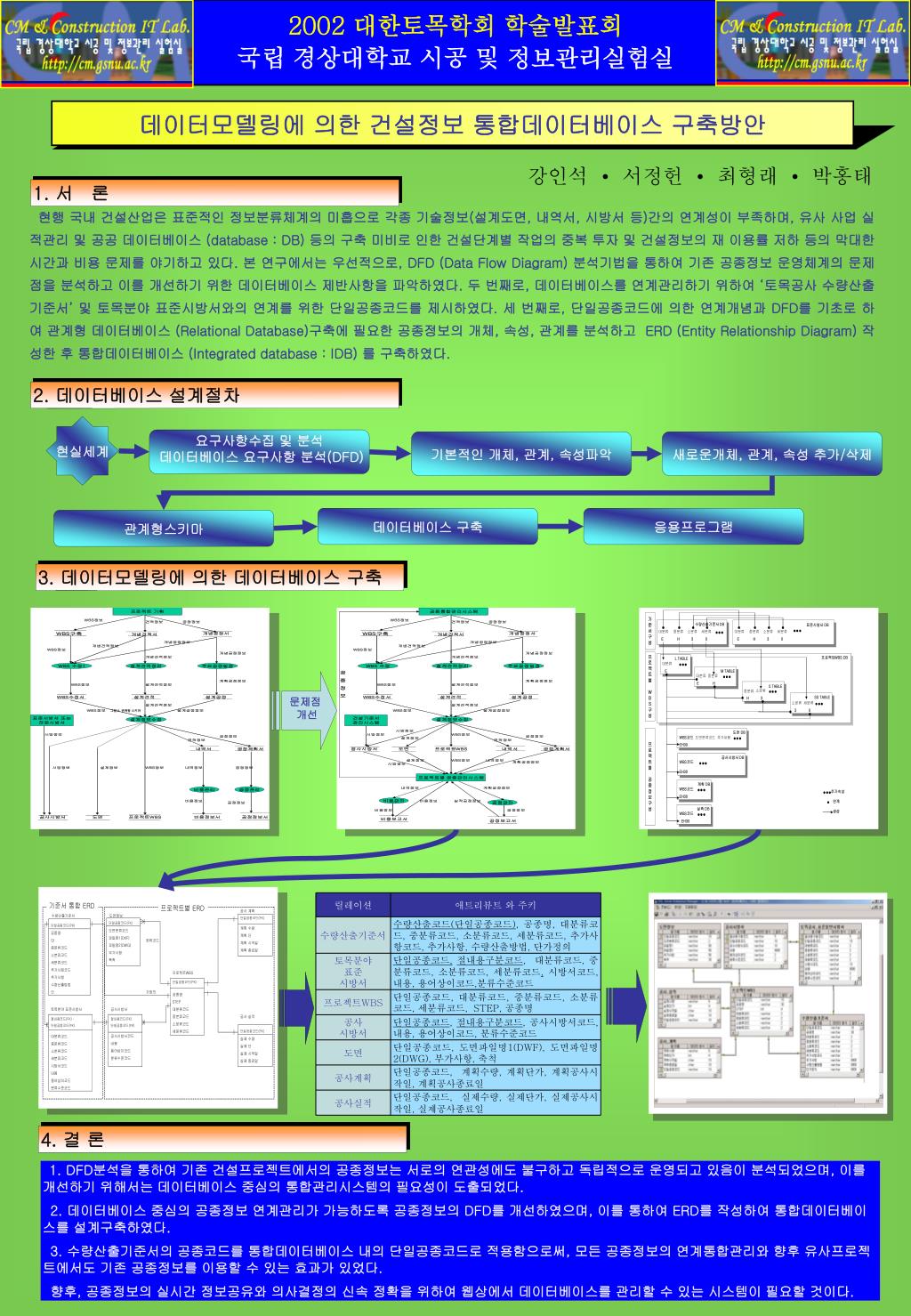

1. 2002 대한토목학회 학술발표회국립 경상대학교 시공 및 정보관리실험실 데이터모델링에 의한 건설정보 통합데이터베이스 구축방안 강인석 •서정헌 •최형래 •박홍태 1. 서 론 현행 국내 건설산업은 표준적인 정보분류체계의 미흡으로 각종 기술정보(설계도면, 내역서, 시방서 등)간의 연계성이 부족하며, 유사 사업 실적관리 및 공공 데이터베이스 (database : DB) 등의 구축 미비로 인한 건설단계별 작업의 중복 투자 및 건설정보의 재 이용률 저하 등의 막대한 시간과 비용 문제를 야기하고 있다. 본 연구에서는 우선적으로, DFD (Data Flow Diagram) 분석기법을 통하여 기존 공종정보 운영체계의 문제점을 분석하고 이를 개선하기 위한 데이터베이스 제반사항을 파악하였다. 두 번째로, 데이터베이스를 연계관리하기 위하여 ‘토목공사 수량산출기준서’ 및 토목분야 표준시방서와의 연계를 위한 단일공종코드를 제시하였다. 세 번째로, 단일공종코드에 의한 연계개념과 DFD를 기초로 하여 관계형 데이터베이스 (Relational Database)구축에 필요한 공종정보의 개체, 속성, 관계를 분석하고ERD (Entity Relationship Diagram) 작성한 후 통합데이터베이스 (Integrated database : IDB) 를 구축하였다. 2. 데이터베이스 설계절차 현실세계 요구사항수집 및 분석 데이터베이스 요구사항 분석(DFD) 기본적인 개체, 관계, 속성파악 새로운개체, 관계, 속성 추가/삭제 데이터베이스 구축 응용프로그램 관계형스키마 3. 데이터모델링에 의한 데이터베이스 구축 문제점 개선 그림 6. 관계형 스키마 4. 결 론 1. DFD분석을 통하여 기존 건설프로젝트에서의 공종정보는 서로의 연관성에도 불구하고 독립적으로 운영되고 있음이 분석되었으며, 이를 개선하기 위해서는 데이터베이스 중심의 통합관리시스템의 필요성이 도출되었다. 2. 데이터베이스 중심의 공종정보 연계관리가 가능하도록 공종정보의 DFD를 개선하였으며, 이를 통하여 ERD를 작성하여 통합데이터베이스를 설계구축하였다. 3. 수량산출기준서의 공종코드를 통합데이터베이스 내의 단일공종코드로 적용함으로써, 모든 공종정보의 연계통합관리와 향후 유사프로젝트에서도 기존 공종정보를 이용할 수 있는 효과가 있었다. 향후, 공종정보의 실시간 정보공유와 의사결정의 신속 정확을 위하여 웹상에서 데이터베이스를 관리할 수 있는 시스템이 필요할 것이다.
