Presentation Transcript


I z kon termodynamiky

VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ

FAKULTA STROJNÍHO INŽENÝRSTVÍ - ENERGETICKÝ ÚSTAV

ODBOR TERMOMECHANIKY A TECHNIKY PROSTŘEDÍ

I. Zákon termodynamiky

doc. Ing. Josef ŠTETINA, Ph.D.

Předmět 3. ročníku BS

http://ottp.fme.vutbr.cz/sat/

21. 2. 2010

1 2 3 4 5 6 7 8 9 10 . . . 18 19


I z kon termodynamiky

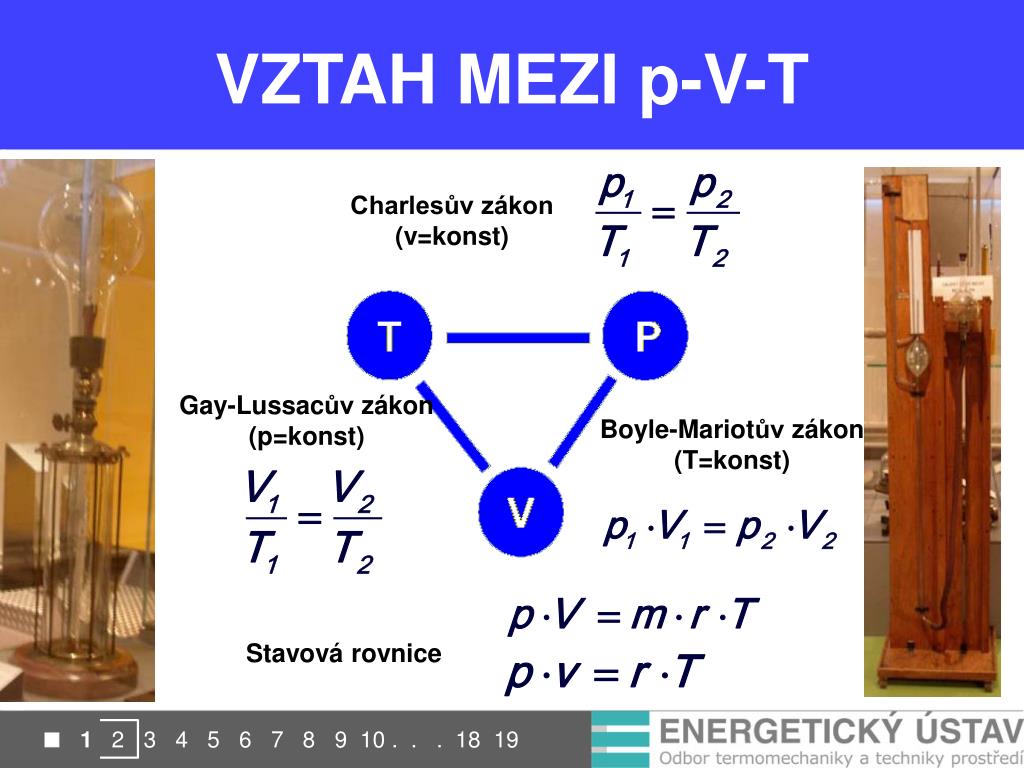

VZTAH MEZI p-V-T

Kontaktní

Charlesův zákon

(v=konst)

Bezkontaktní

Gay-Lussacův zákon

(p=konst)

Boyle-Mariotův zákon

(T=konst)

Stavová rovnice

1 2 3 4 5 6 7 8 9 10 . . . 18 19

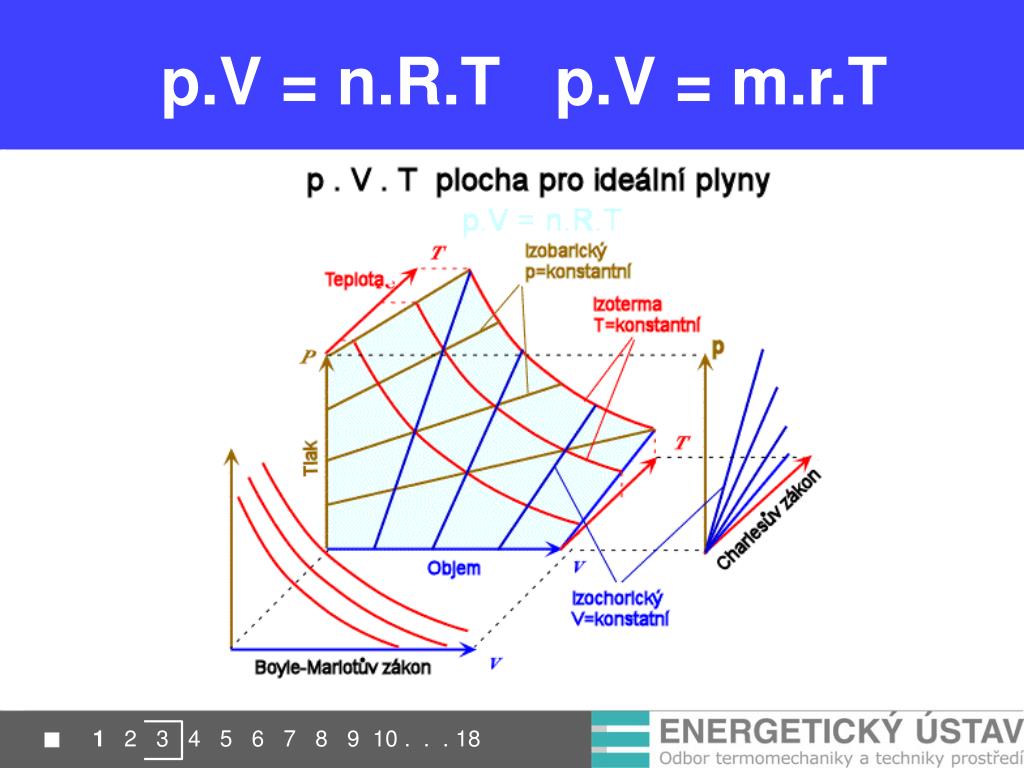

P v n r t p v m r t

p.V = n.R.Tp.V = m.r.T

1 2 3 4 5 6 7 8 9 10 . . . 18


Vlastnosti idealn ch plyn

Poissonova konstanta

1-atomové plyny = 1,67

2-atomové plyny = 1,41

3-atomové plyny =1,30

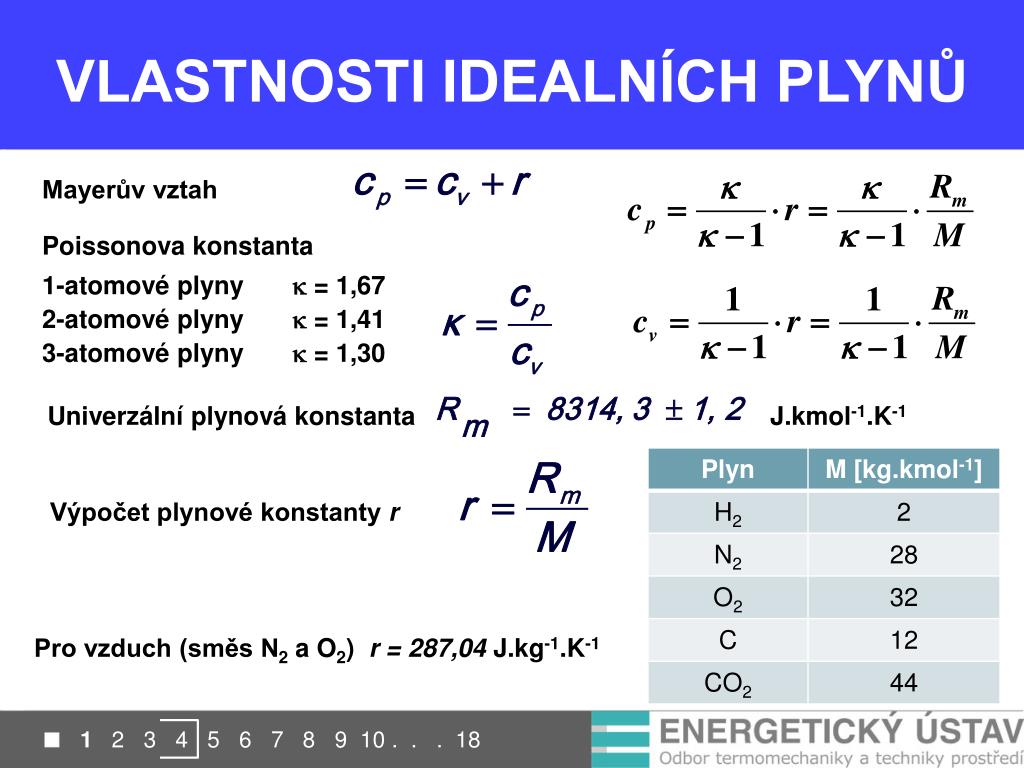

VLASTNOSTI IDEALNÍCH PLYNŮ

Mayerův vztah

Univerzální plynová konstanta

J.kmol-1.K-1

Výpočet plynové konstanty r

Pro vzduch (směs N2 a O2) r = 287,04 J.kg-1.K-1

1 2 3 4 5 6 7 8 9 10 . . . 18


Diagram p v

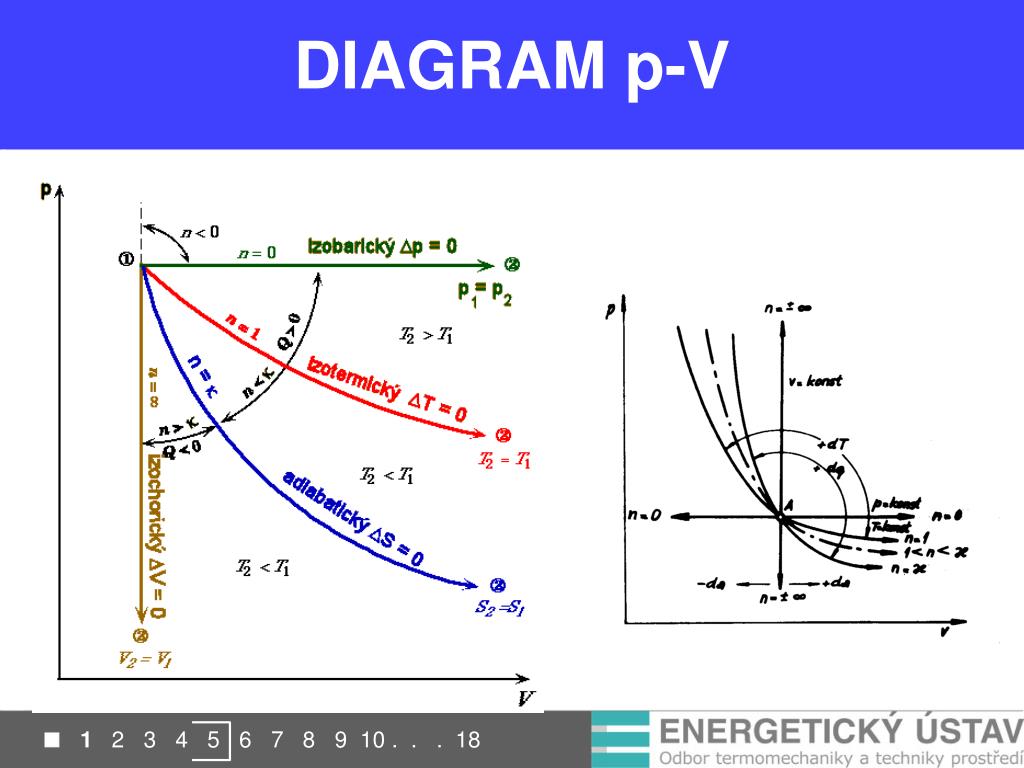

DIAGRAM p-V

1 2 3 4 5 6 7 8 9 10 . . . 18


I z kon termodynamiky

I. ZÁKON TERMODYNAMIKY

  • Princip zachování energie:

  • Množství energie v uzavřené soustavě je konstantní.

  • Princip ekvivalence:

  • - Teplolze měnit v mechanickou práci a naopak, podleurčitého matematického vztahu.

Přesnost u laboratorních měření je až 0,2 K

Julius Robert von Mayer

(1814– 1878)

James Prescott Joule

(1818– 1889)

Hermann Helmholz

(1821– 1894)

1 2 3 4 5 6 7 8 9 10 . . . 18


I z kon termodynamiky

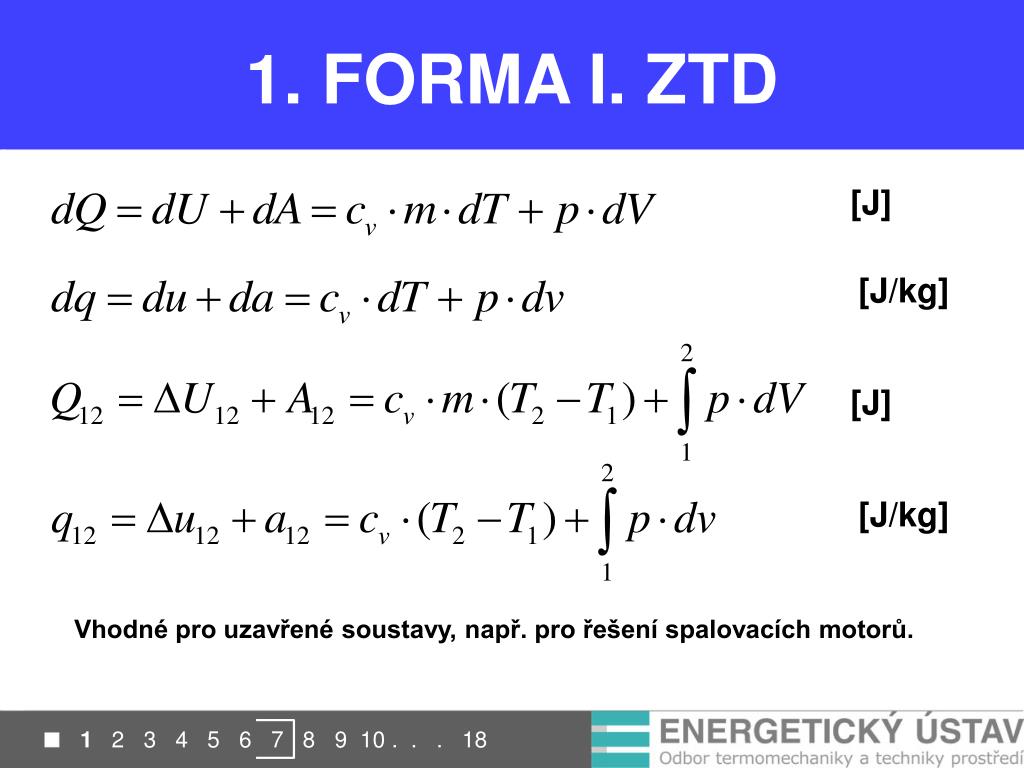

1. FORMA I. ZTD

[J]

[J/kg]

[J]

[J/kg]

Vhodné pro uzavřené soustavy, např. pro řešení spalovacích motorů.

1 2 3 4 5 6 7 8 9 10 . . . 18


I z kon termodynamiky

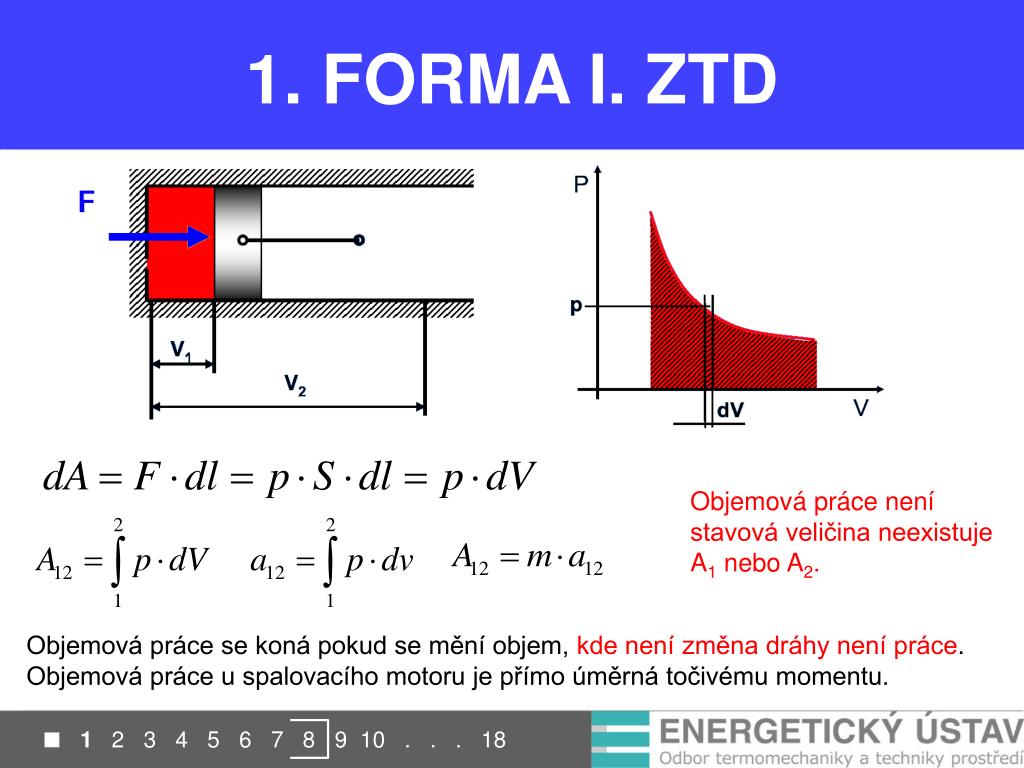

1. FORMA I. ZTD

Objemová práce není stavová veličina neexistuje A1 nebo A2.

Objemová práce se koná pokud se mění objem, kde není změna dráhy není práce. Objemová práce u spalovacího motoru je přímo úměrná točivému momentu.

1 2 3 4 5 6 7 8 9 10 . . . 18


I z kon termodynamiky

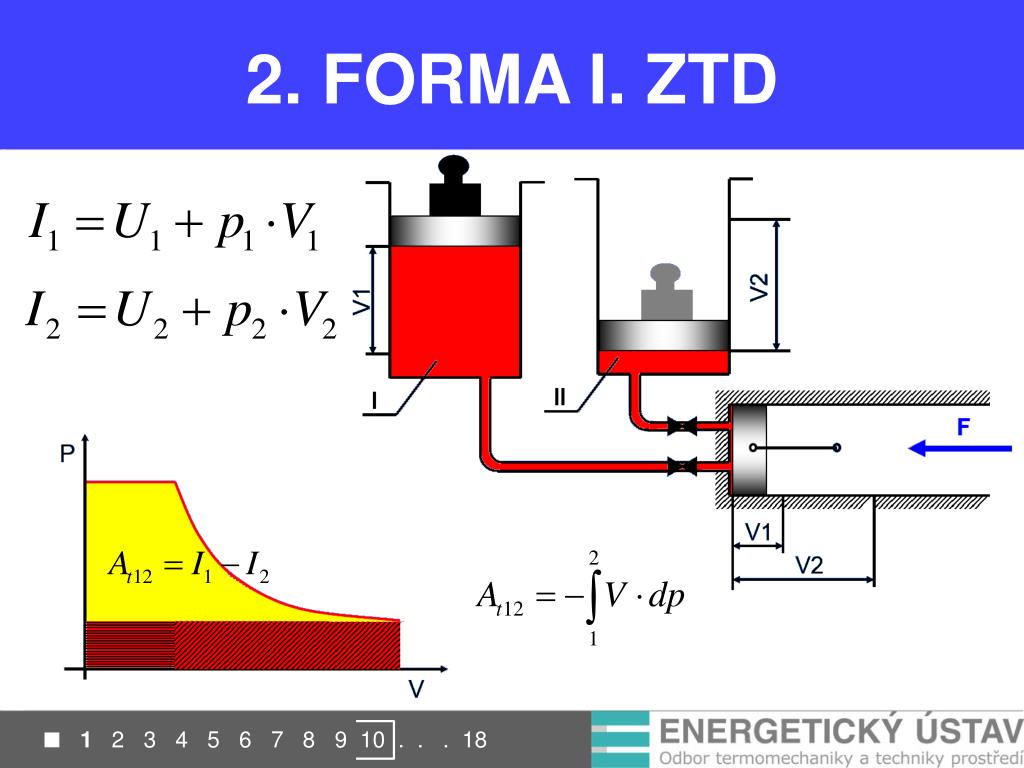

2. FORMA I. ZTD

[J]

[J/kg]

[J]

[J/kg]

Vhodné pro otevřené soustavy, např. pro řešení kompresorů nebo zařízení kde se mění tlak i objem.

1 2 3 4 5 6 7 8 9 10 . . . 18


I z kon termodynamiky

2. FORMA I. ZTD

1 2 3 4 5 6 7 8 9 10 . . . 18


I z kon termodynamiky

ZNAMÉNKOVÁ KONVENCE

+Q – přivedené teplo(např. palivo, el. Energie)

-Q – odvedené teplo(např. chladící voda, výfukové plyny)

+A, +At – získaná práce(např. práce na hřídeli spalovacího motoru, který pohání vozidlo)

-A, -At – dodaná (spotřebovaná) práce(např. práce startéru motoru, práce na pohon kompresoru)

Když správně zadám do výpočtu, vyjdou správně i výsledky.

1 … 1112 1314 15 16 17 18


I z kon termodynamiky

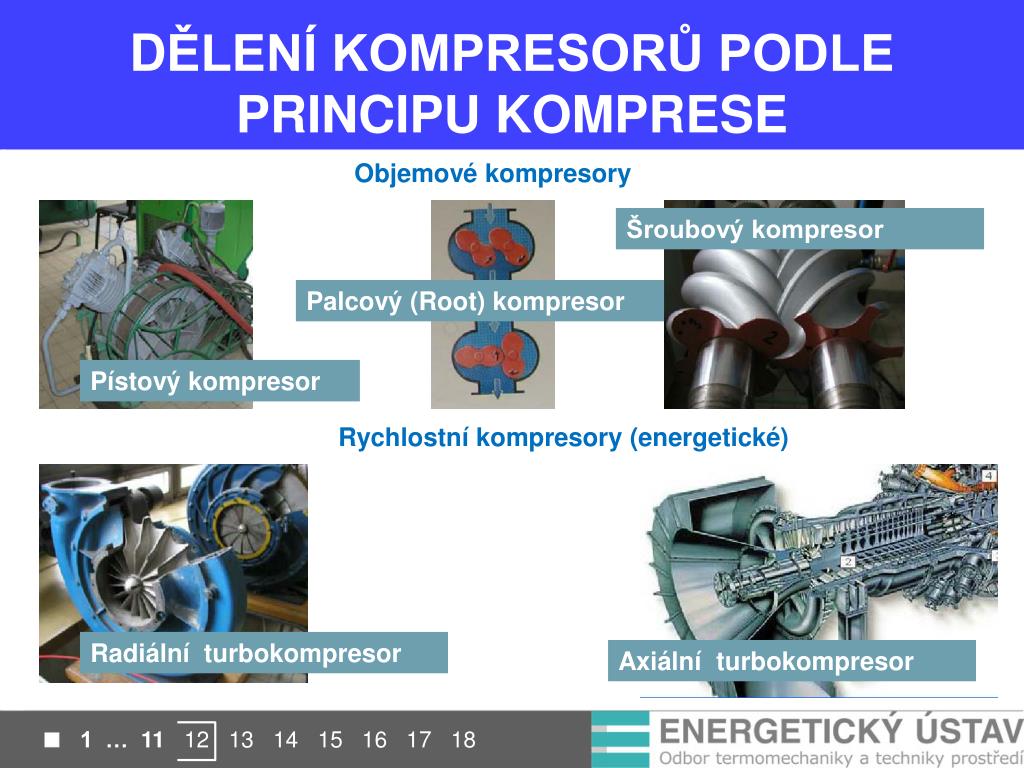

DĚLENÍ KOMPRESORŮ PODLE PRINCIPU KOMPRESE

Objemové kompresory

Šroubový kompresor

Palcový (Root) kompresor

Pístový kompresor

Rychlostní kompresory (energetické)

Radiální turbokompresor

Axiální turbokompresor

1 … 1112 1314 15 16 17 18


I z kon termodynamiky

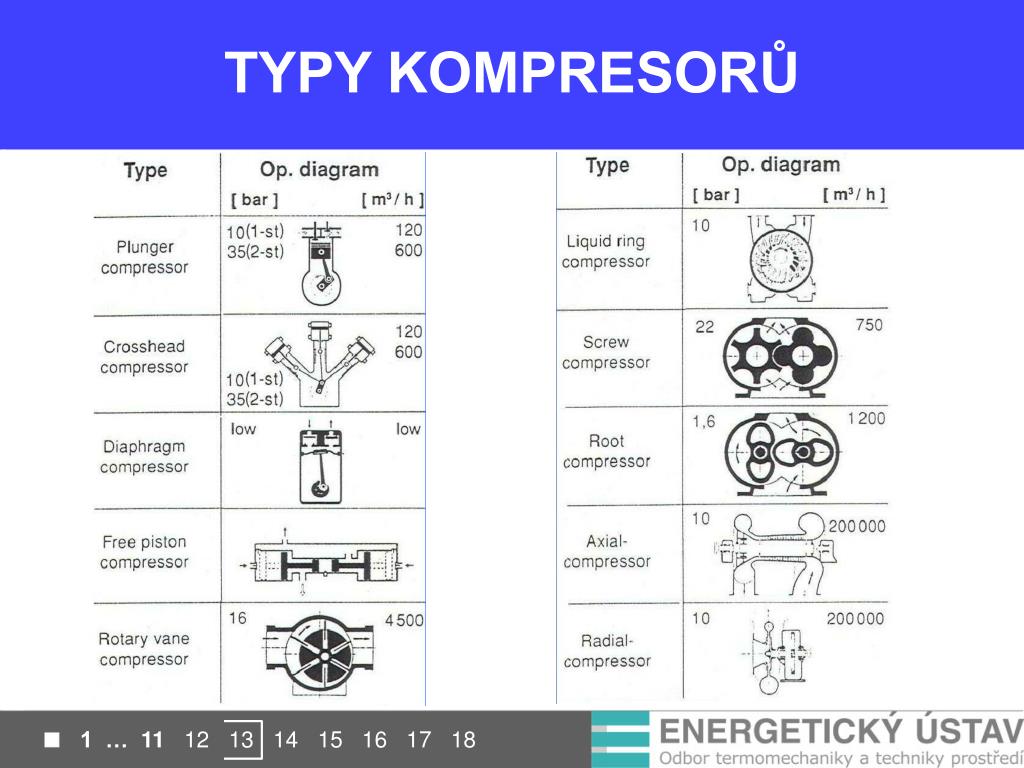

TYPY KOMPRESORŮ

1 … 1112 1314 15 16 17 18


I z kon termodynamiky

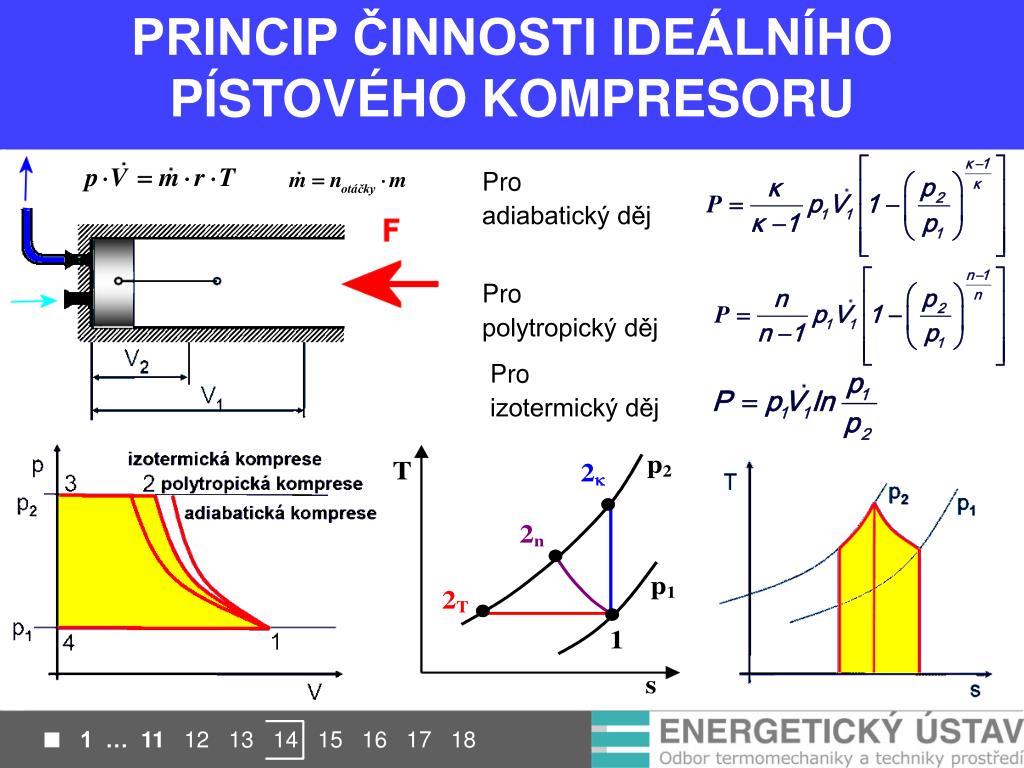

PRINCIP ČINNOSTI IDEÁLNÍHO PÍSTOVÉHO KOMPRESORU

Pro adiabatický děj

Pro polytropický děj

Pro izotermický děj

1 … 1112 1314 15 16 17 18


I z kon termodynamiky

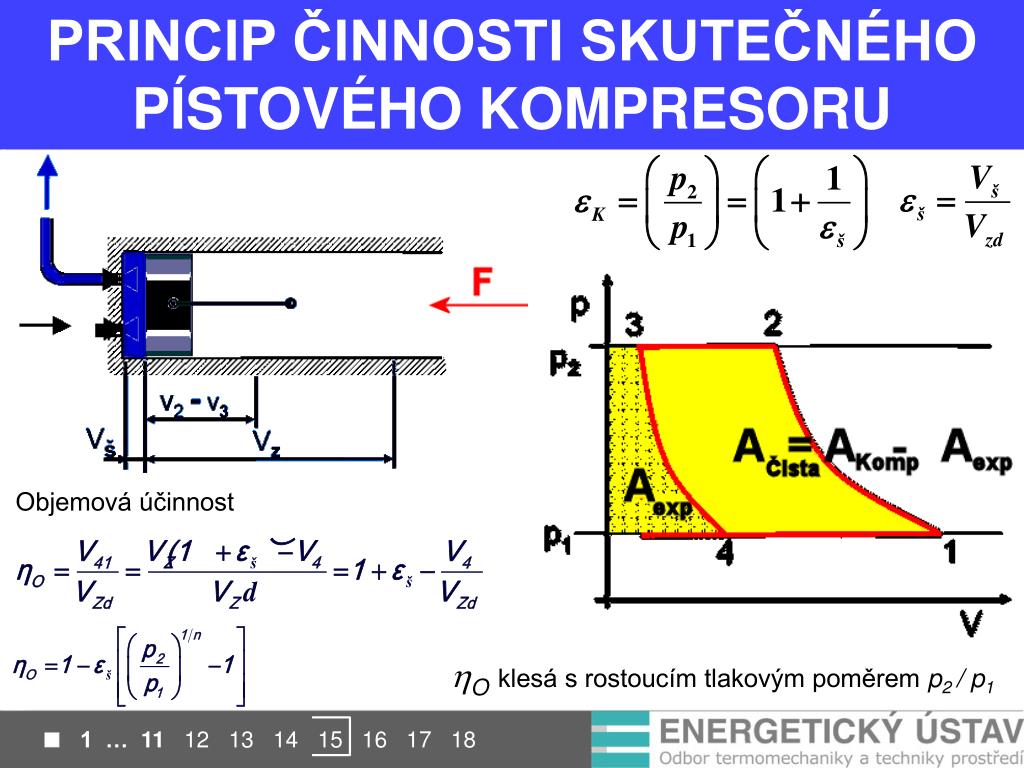

PRINCIP ČINNOSTI SKUTEČNÉHO PÍSTOVÉHO KOMPRESORU

Objemová účinnost

Oklesá s rostoucím tlakovým poměrem p2 / p1

1 … 1112 1314 15 16 17 18


I z kon termodynamiky

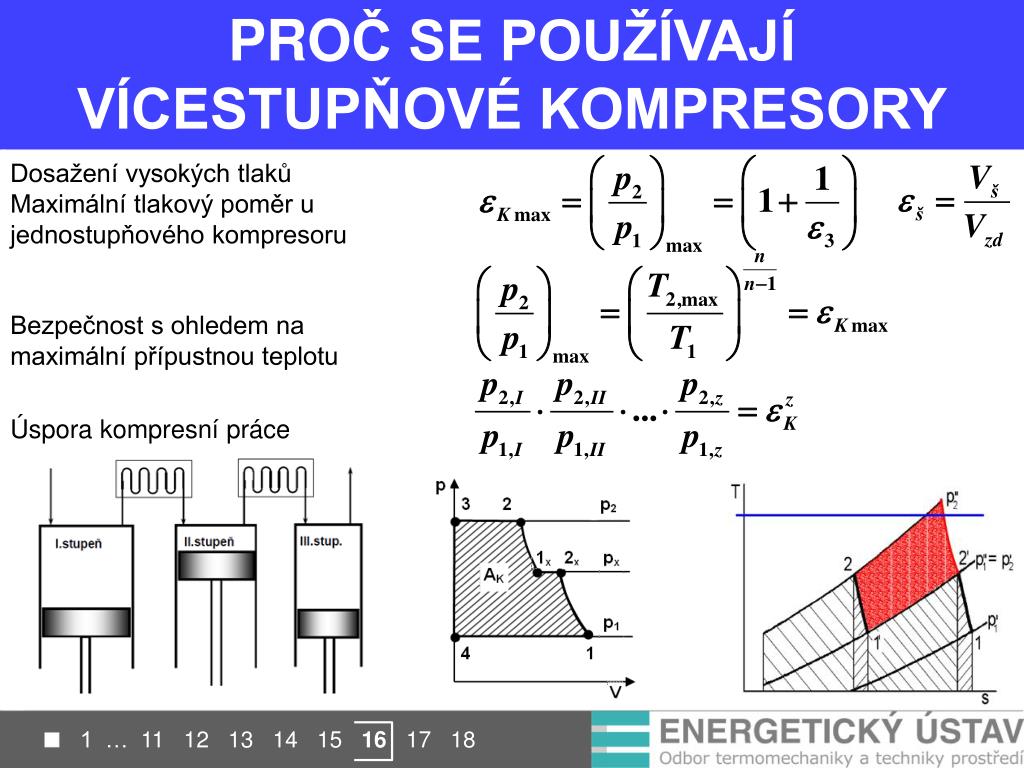

PROČ SE POUŽÍVAJÍ VÍCESTUPŇOVÉ KOMPRESORY

Dosažení vysokých tlaků

Maximální tlakový poměr u jednostupňového kompresoru

Bezpečnost s ohledem na maximální přípustnou teplotu

Úspora kompresní práce

1 … 1112 1314 15 1617 18


I z kon termodynamiky

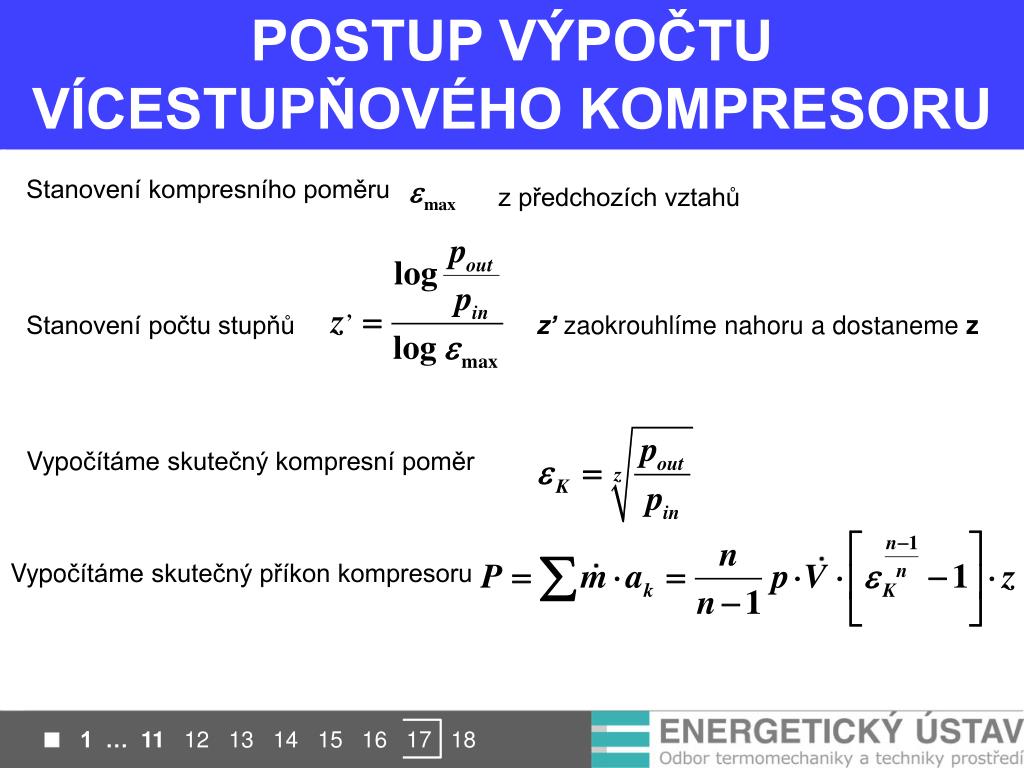

POSTUP VÝPOČTU VÍCESTUPŇOVÉHO KOMPRESORU

Stanovení kompresního poměru

z předchozích vztahů

Stanovení počtu stupňů

z’zaokrouhlíme nahoru a dostaneme z

Vypočítáme skutečný kompresní poměr

Vypočítáme skutečný příkon kompresoru

1 … 1112 1314 15 16 17 18


I z kon termodynamiky

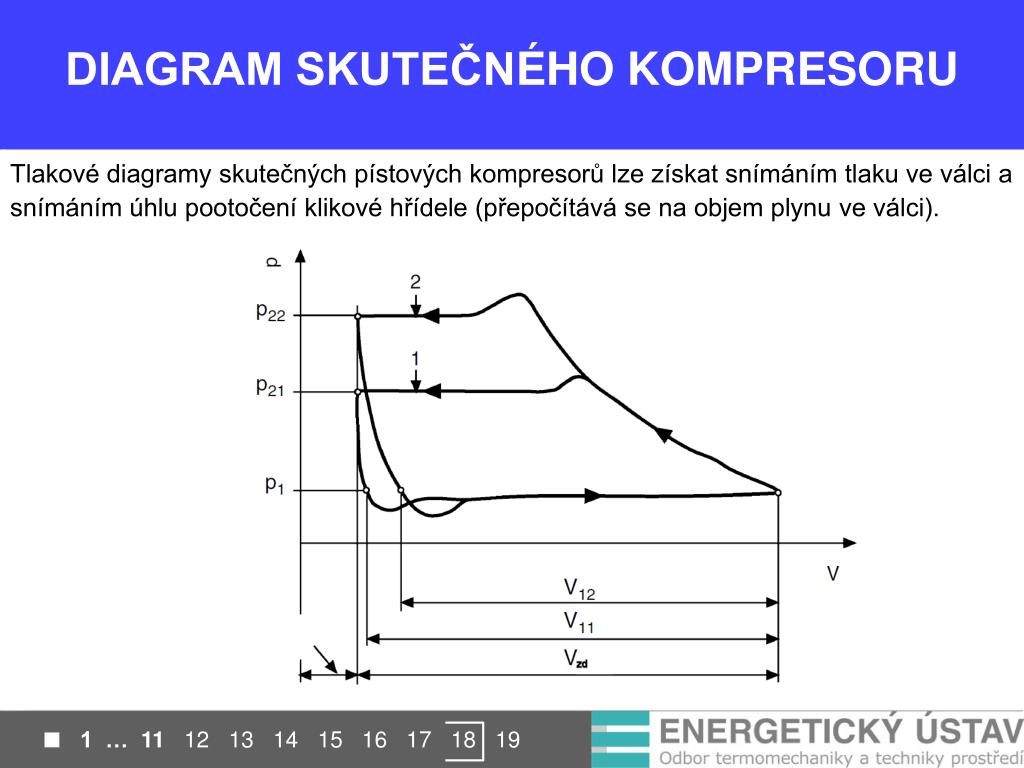

DIAGRAM SKUTEČNÉHO KOMPRESORU

Tlakové diagramy skutečných pístových kompresorů lze získat snímáním tlaku ve válci a snímáním úhlu pootočení klikové hřídele (přepočítává se na objem plynu ve válci).

1 … 1112 1314 15 16 17 18 19


I z kon termodynamiky

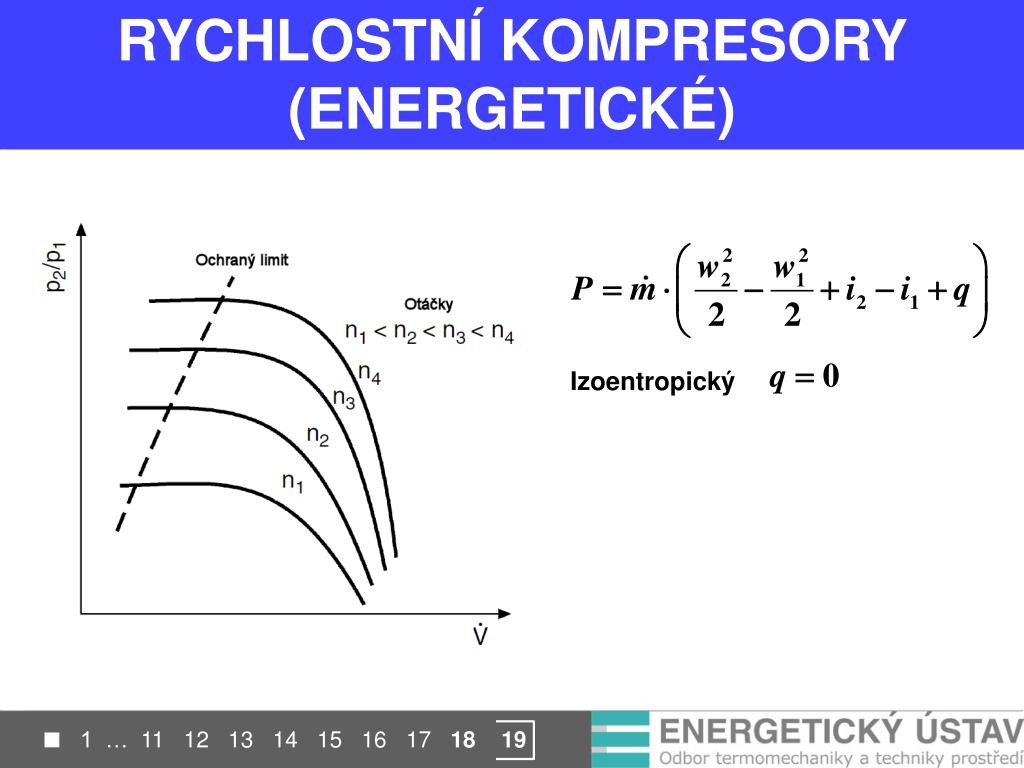

RYCHLOSTNÍ KOMPRESORY (ENERGETICKÉ)

Izoentropický

1 … 1112 1314 15 16 17 18 19
