به نام خدا

این مطلب توسط آقای مهندس فودازی از شرکت زیست تجهیز پویش در دومین جلسه گردهمایی روسا و کارشناسان بهداشت حرفه ای مجتمعهای پتروشیمی ( عسلویه خرداد 1385 ) ارائه شده است .

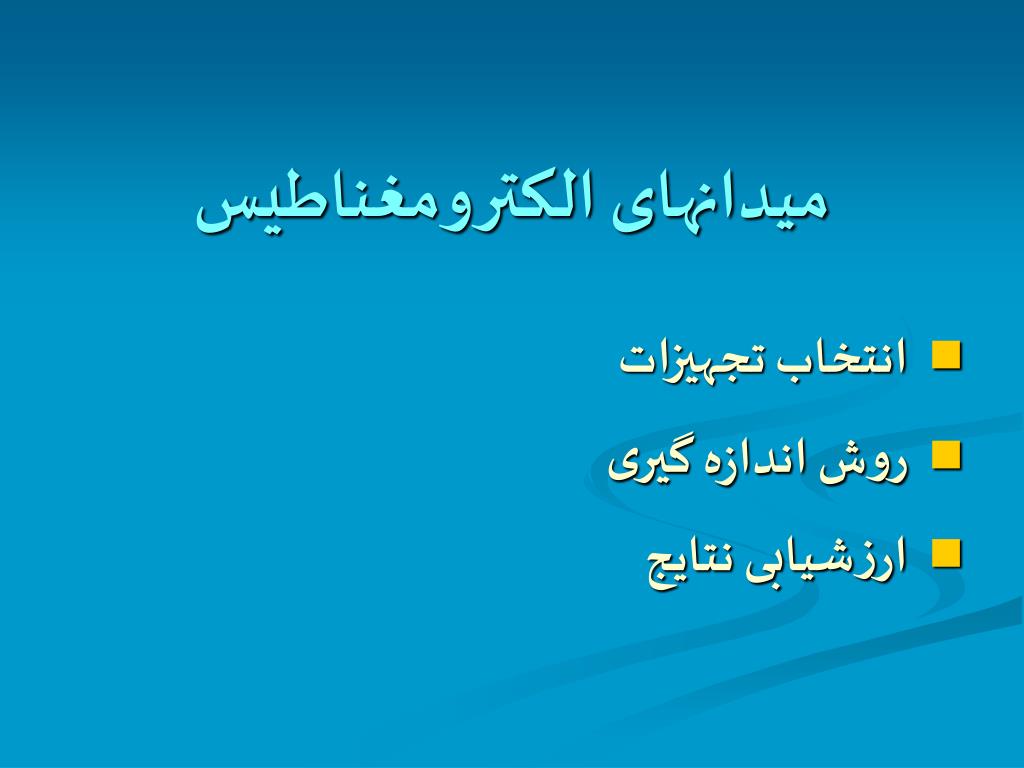

میدانهای الکترومغناطیس

  • انتخاب تجهیزات

  • روش اندازه گیری

  • ارزشیابی نتایج

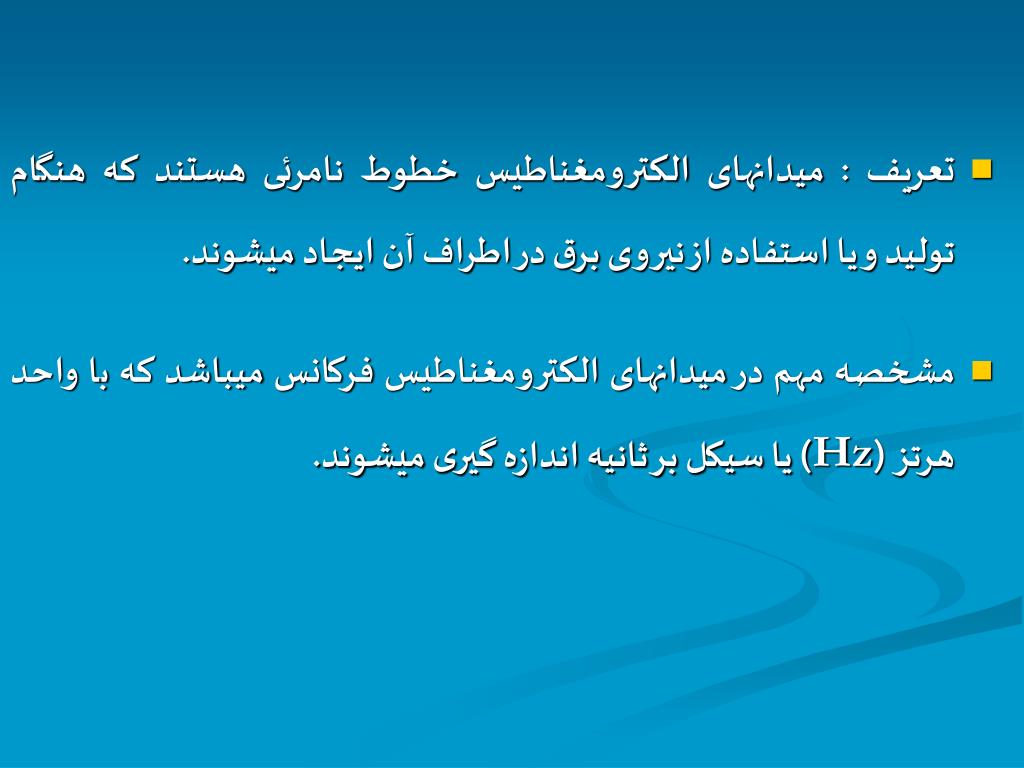

  • تعریف: میدانهای الکترومغناطیس خطوط نامرئی هستند که هنگام تولید و یا استفاده از نیروی برق در اطراف آن ایجاد میشوند.

  • مشخصه مهم در میدانهای الکترومغناطیس فرکانس میباشد که با واحد هرتز (Hz) یا سیکل بر ثانیه اندازه گیری میشوند.

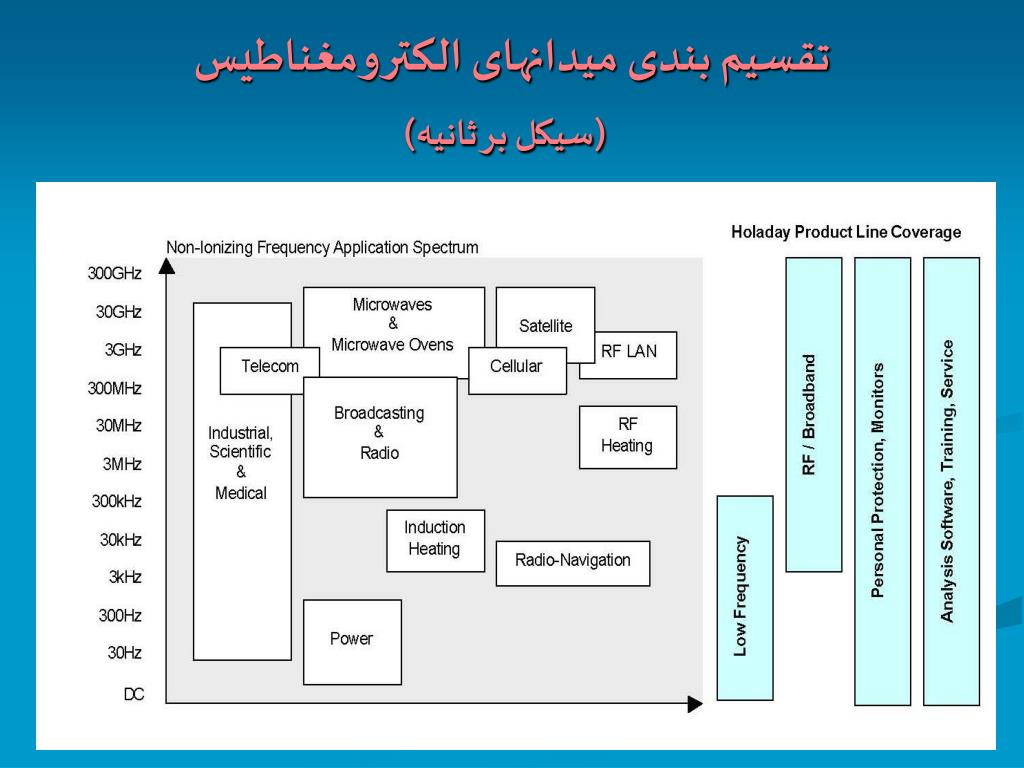

تقسیم بندی میدانهای الکترومغناطیس(سیکل بر ثانیه)

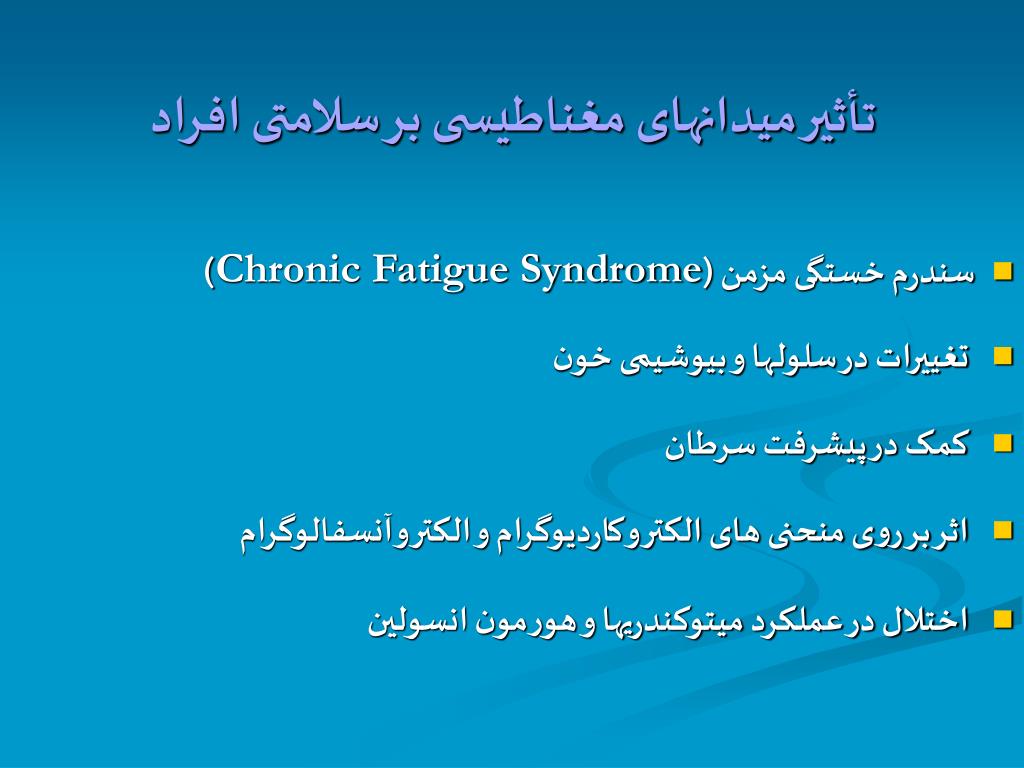

تأثیر میدانهای مغناطیسی بر سلامتی افراد

  • سندرم خستگی مزمن (Chronic Fatigue Syndrome)

  • تغییرات در سلولها و بیوشیمی خون

  • کمک در پیشرفت سرطان

  • اثر بر روی منحنی های الکتروکاردیوگرام و الکتروآنسفالوگرام

  • اختلال در عملکرد میتوکندریها و هورمون انسولین

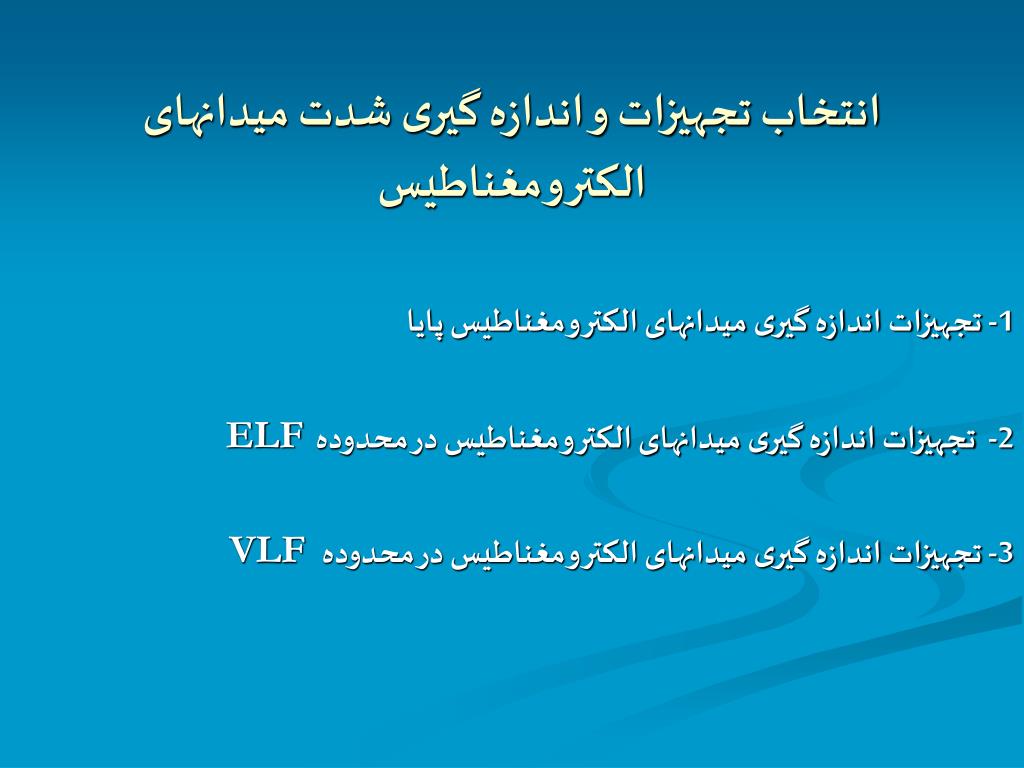

انتخاب تجهیزات و اندازه گیری شدت میدانهای الکترومغناطیس

1- تجهیزات اندازه گیری میدانهای الکترومغناطیس پایا

2- تجهیزات اندازه گیری میدانهای الکترومغناطیس در محدوده ELF

3- تجهیزات اندازه گیری میدانهای الکترومغناطیس در محدوده VLF


Dc hi 3550

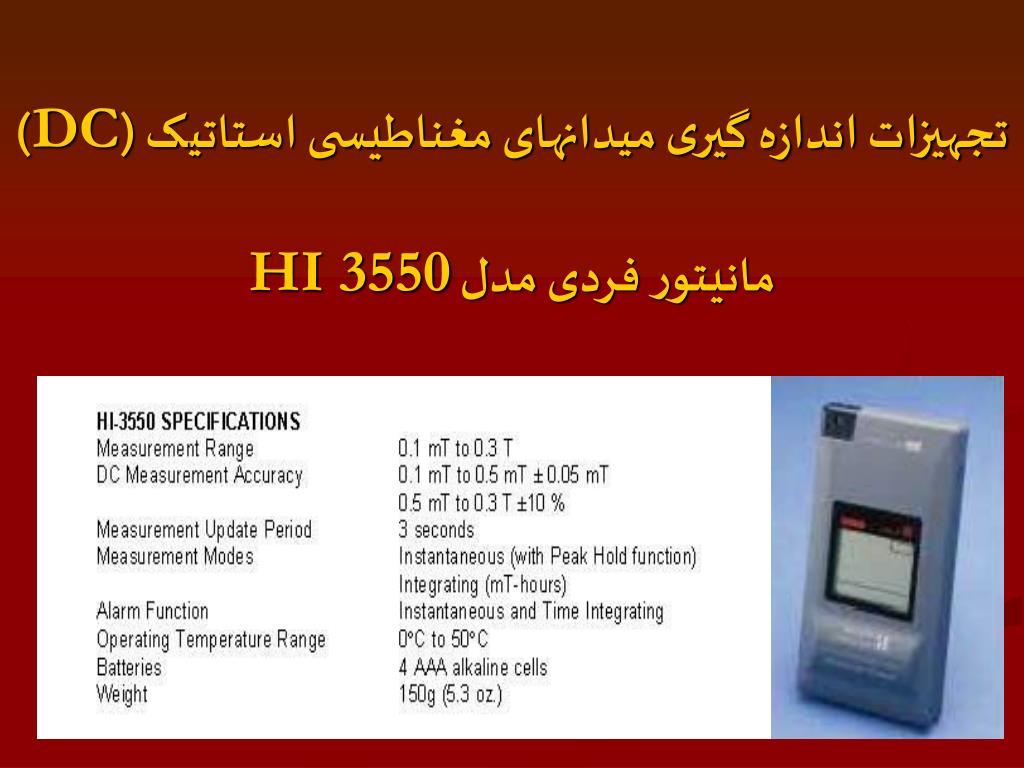

تجهیزات اندازه گیری میدانهای مغناطیسی استاتیک (DC)مانیتور فردی مدل HI 3550


Elf hi 3604
تجهیزات اندازه گیری میدانهای الکترومغناطیس در محدوده ELFHI 3604

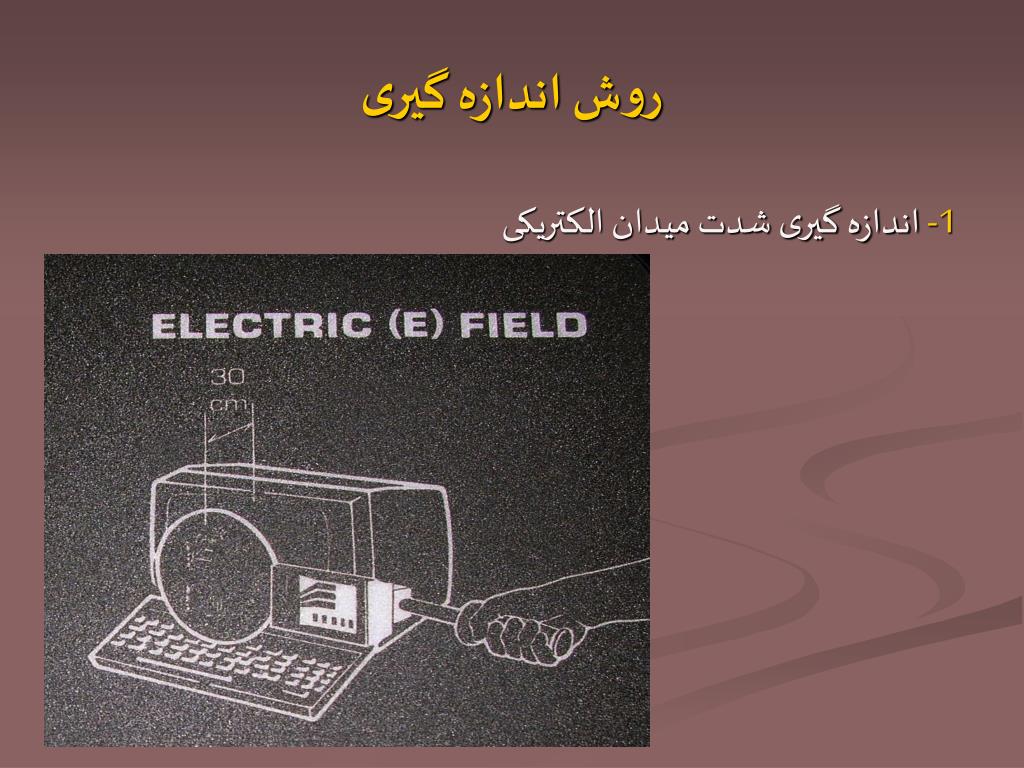

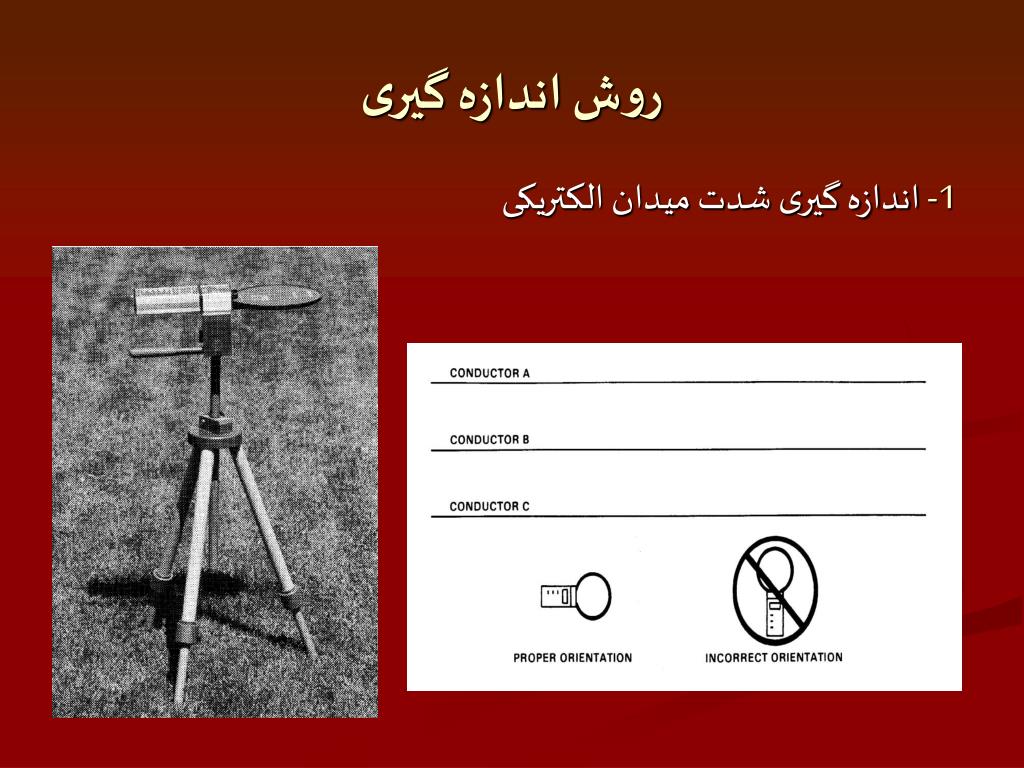

1- الکترومغناطیس در محدوده اندازه گیری شدت میدان الکتریکی

روش اندازه گیری

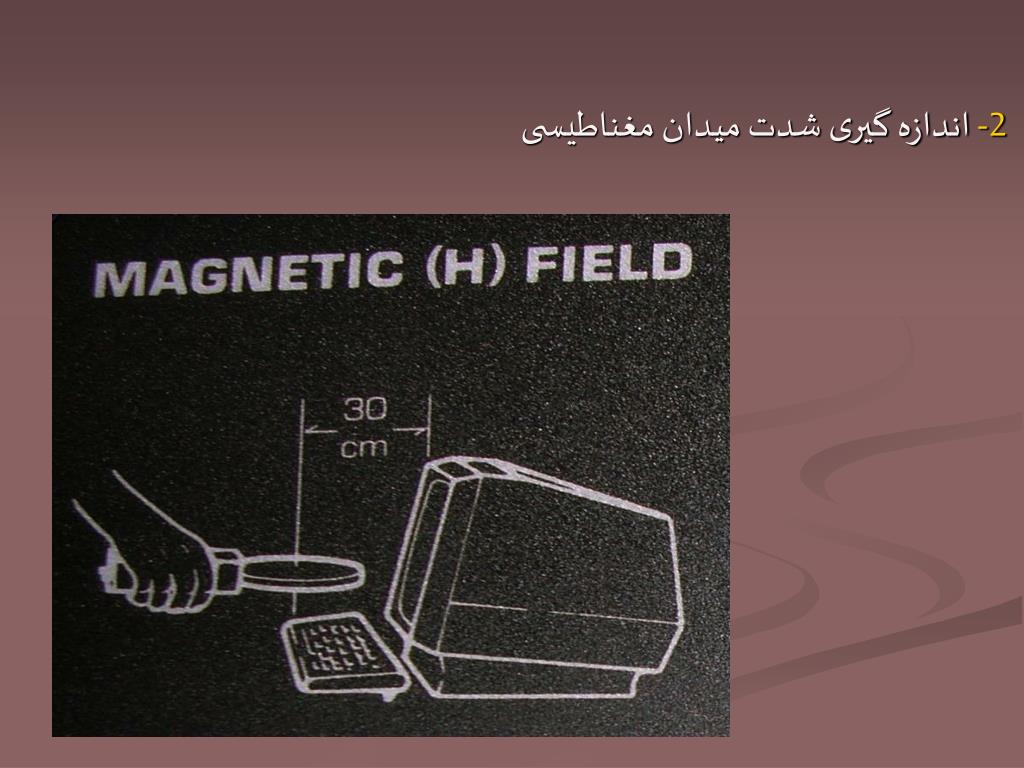

2- الکترومغناطیس در محدوده اندازه گیری شدت میدان مغناطیسی


تجهیزات اندازه گیری میدانهای الکترومغناطیس در محدوده VLF


1- الکترومغناطیس اندازه گیری شدت میدان الکتریکی

روش اندازه گیری

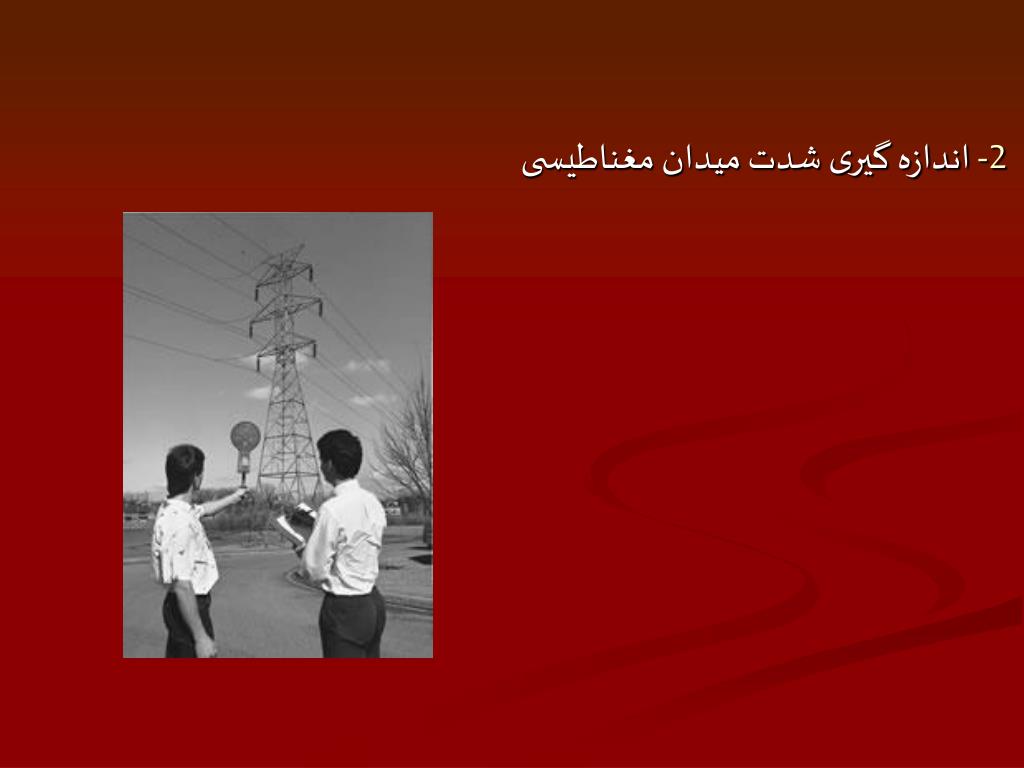

2- الکترومغناطیس اندازه گیری شدت میدان مغناطیسی

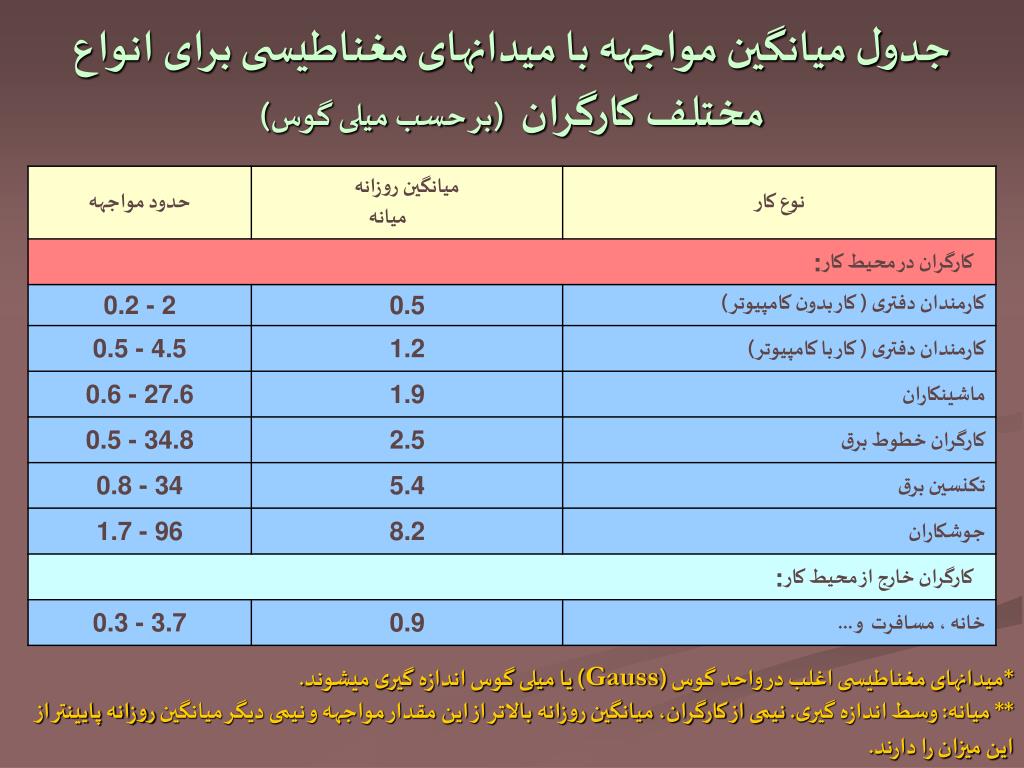

جدول میانگین مواجهه با میدانهای مغناطیسی برای انواع مختلف کارگران (بر حسب میلی گوس)

*میدانهای مغناطیسی اغلب در واحد گوس (Gauss) یا میلی گوس اندازه گیری میشوند.** میانه: وسط اندازه گیری. نیمی از کارگران، میانگین روزانه بالاتر از این مقدار مواجهه و نیمی دیگر میانگین روزانه پایینتر از این میزان را دارند.


حدود مجاز تماس با میدانهای الکتریکی

  • حدود مجاز تماس میدانهای الکتریکی با فرکانس KHz 30 و کمتر از آن :

  • پرتوگيري شغلي در فركانس صفر هرتز (D C ) تا 100 هرتز نبايد از شدت ميدان KV/m 25 بيشتر باشد.

  • در فركانسهاي KHZ 100 تا KHZ 4 مقدار سقف شدت ميدان از رابطه زير بدست مي آيد :

    حد تماس شغلي بر حسبV /m


  • حد تماس براي فركانسهاي الکتریکیKHZ 4 تا KHZ 30 مقدار سقف V / m 625 مي باشد.

  • میزان تماس با افراد حامل دستگاه ضربان ساز و سایر وسایل مشابه پزشکی باید kv/m 1 نگهداشته شود.


حدود مجاز تماس با میدانهای مغناطیسی

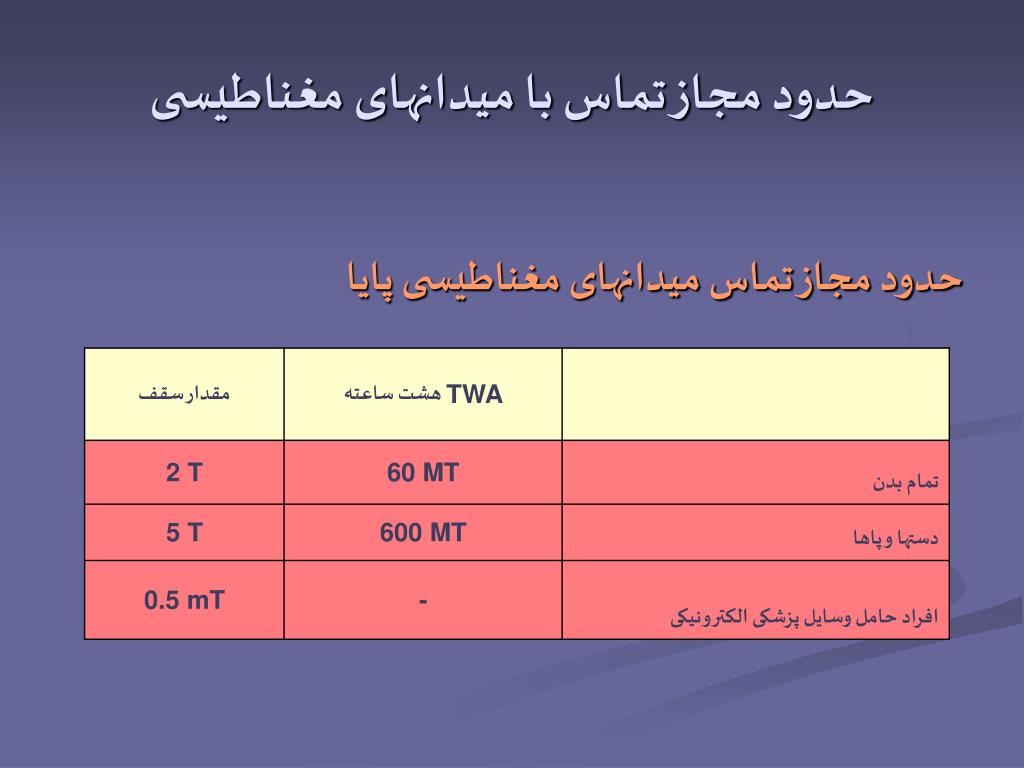

حدود مجاز تماس میدانهای مغناطیسی پایا

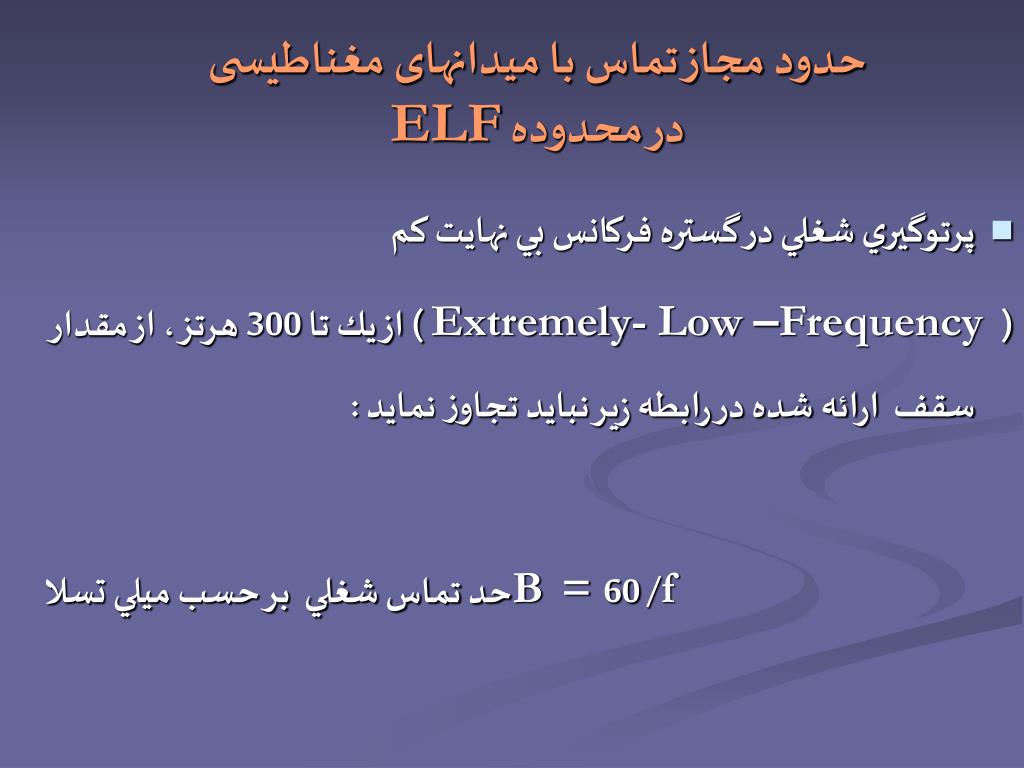

حدود مجاز تماس با میدانهای مغناطیسی در محدوده ELF

  • پرتوگيري شغلي در گستره فركانس بي نهايت كم

    ( Extremely- Low –Frequency ) از يك تا 300 هرتز ، از مقدار سقف ارائه شده در رابطه زير نبايد تجاوز نمايد :

    f/ 60= B حد تماس شغلي بر حسب ميلي تسلا

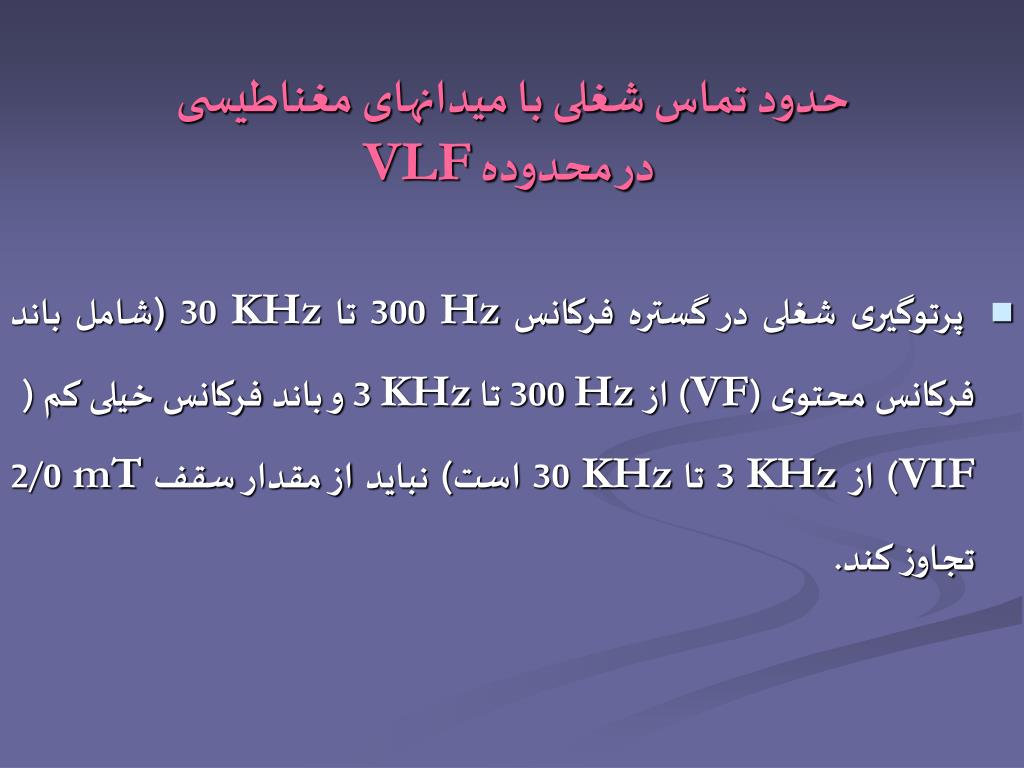

حدود تماس شغلی با میدانهای مغناطیسی در محدوده VLF

  • پرتوگیری شغلی در گستره فرکانس Hz 300 تا KHz 30 (شامل باند فرکانس محتوی (VF) از Hz 300 تا KHz 3 و باند فرکانس خیلی کم ( VIF) از KHz 3 تا KHz 30 است) نباید از مقدار سقف mT 2/0 تجاوز کند.


  • با تشکر مغناطیسی

  • تهیه و تنظیم:

    محمد فودازی

    مدیر فروش شرکت زیست تجهیز پویش
