第二章 计算机指令集结构

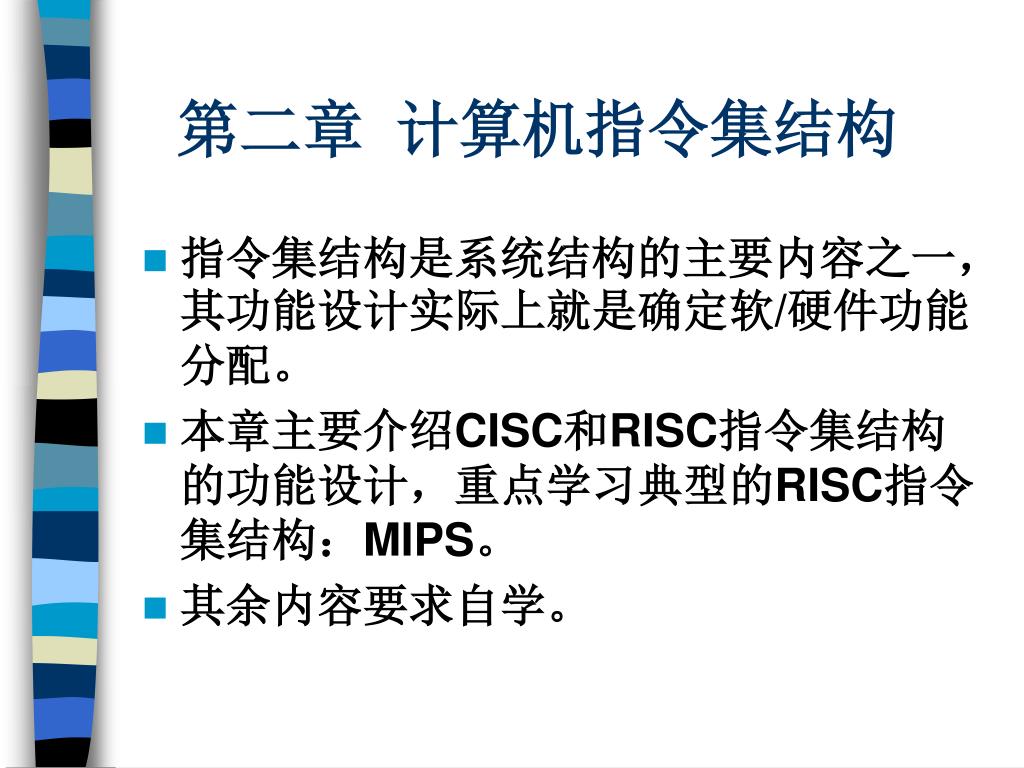

1. 第二章 计算机指令集结构 • 指令集结构是系统结构的主要内容之一，其功能设计实际上就是确定软/硬件功能分配。 • 本章主要介绍CISC和RISC指令集结构的功能设计，重点学习典型的RISC指令集结构：MIPS。 • 其余内容要求自学。

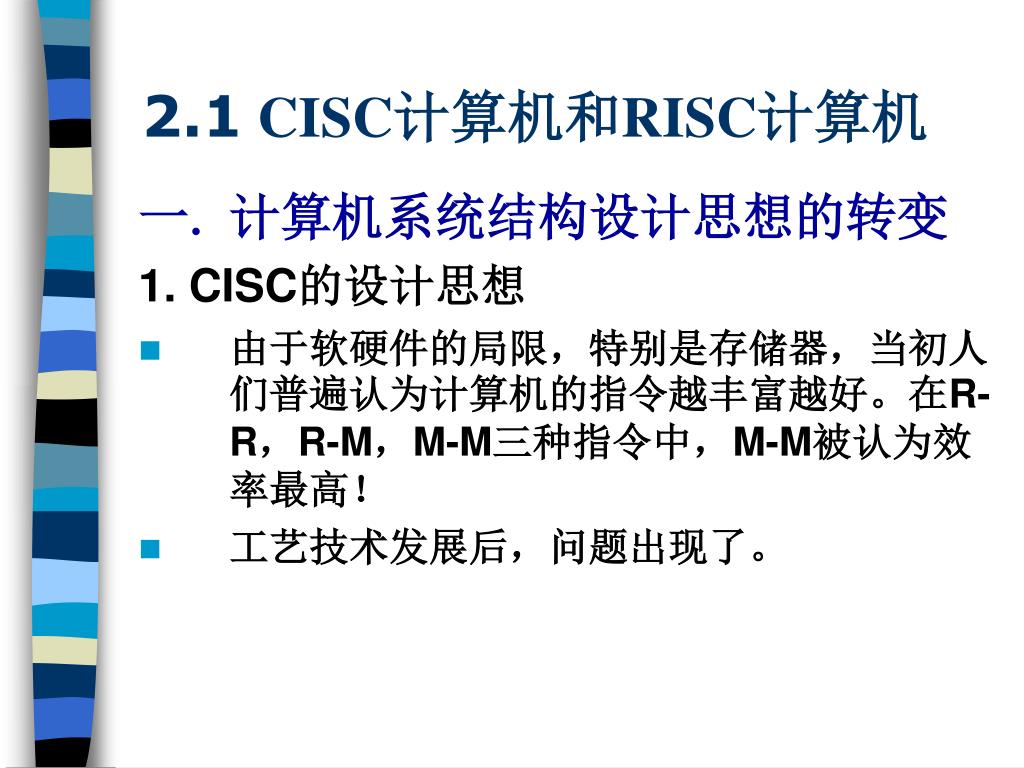

2. 2.1 CISC计算机和RISC计算机 • 计算机系统结构设计思想的转变 1. CISC的设计思想 • 由于软硬件的局限，特别是存储器，当初人们普遍认为计算机的指令越丰富越好。在R-R，R-M，M-M三种指令中，M-M被认为效率最高！ • 工艺技术发展后，问题出现了。

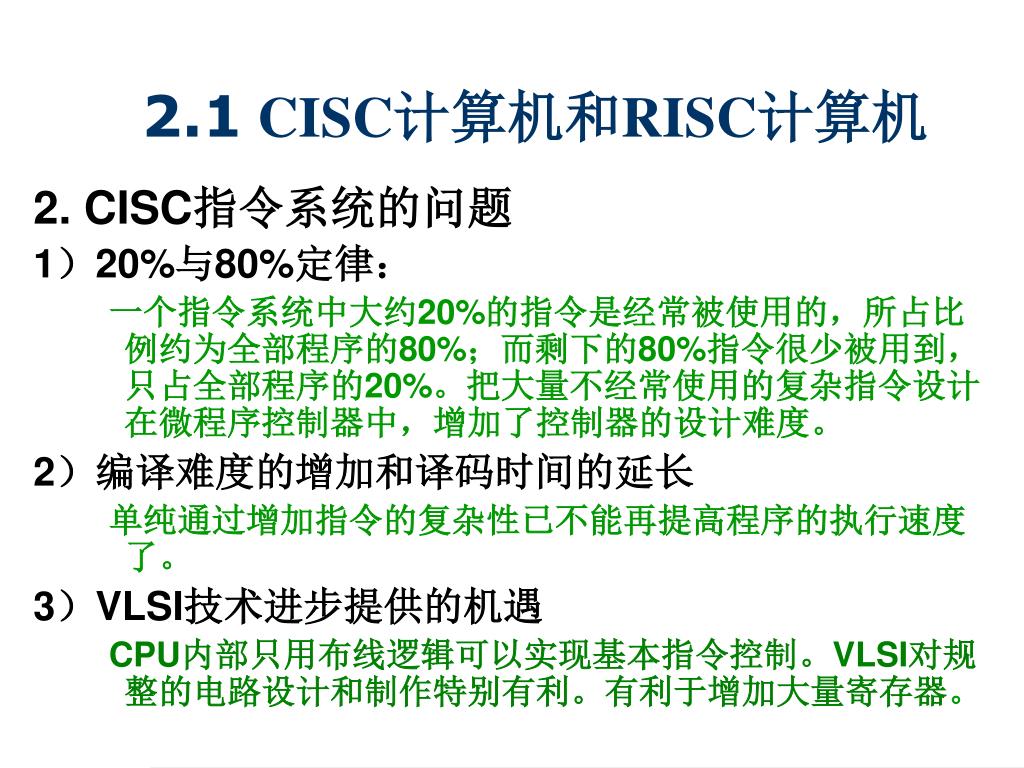

3. 2.1 CISC计算机和RISC计算机 2. CISC指令系统的问题 1）20%与80%定律： 一个指令系统中大约20%的指令是经常被使用的，所占比例约为全部程序的80%；而剩下的80%指令很少被用到，只占全部程序的20%。把大量不经常使用的复杂指令设计在微程序控制器中，增加了控制器的设计难度。 2）编译难度的增加和译码时间的延长 单纯通过增加指令的复杂性已不能再提高程序的执行速度了。 3）VLSI技术进步提供的机遇 CPU内部只用布线逻辑可以实现基本指令控制。VLSI对规整的电路设计和制作特别有利。有利于增加大量寄存器。

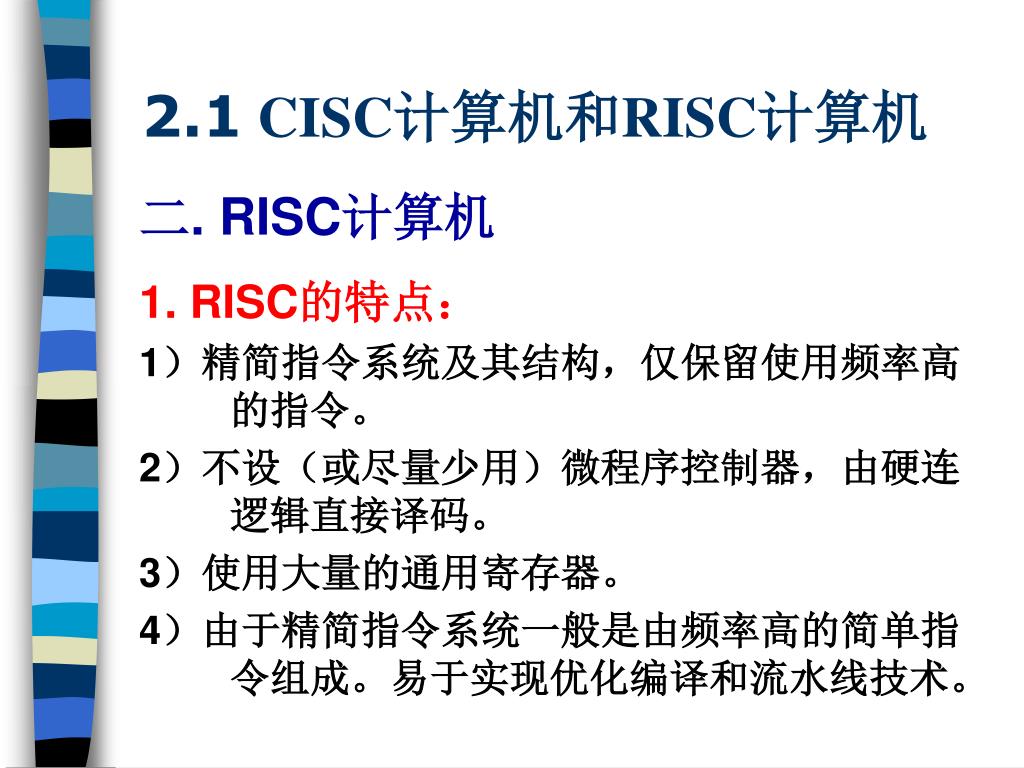

4. 2.1 CISC计算机和RISC计算机 二. RISC计算机 1. RISC的特点： 1）精简指令系统及其结构，仅保留使用频率高的指令。 2）不设（或尽量少用）微程序控制器，由硬连逻辑直接译码。 3）使用大量的通用寄存器。 4）由于精简指令系统一般是由频率高的简单指令组成。易于实现优化编译和流水线技术。

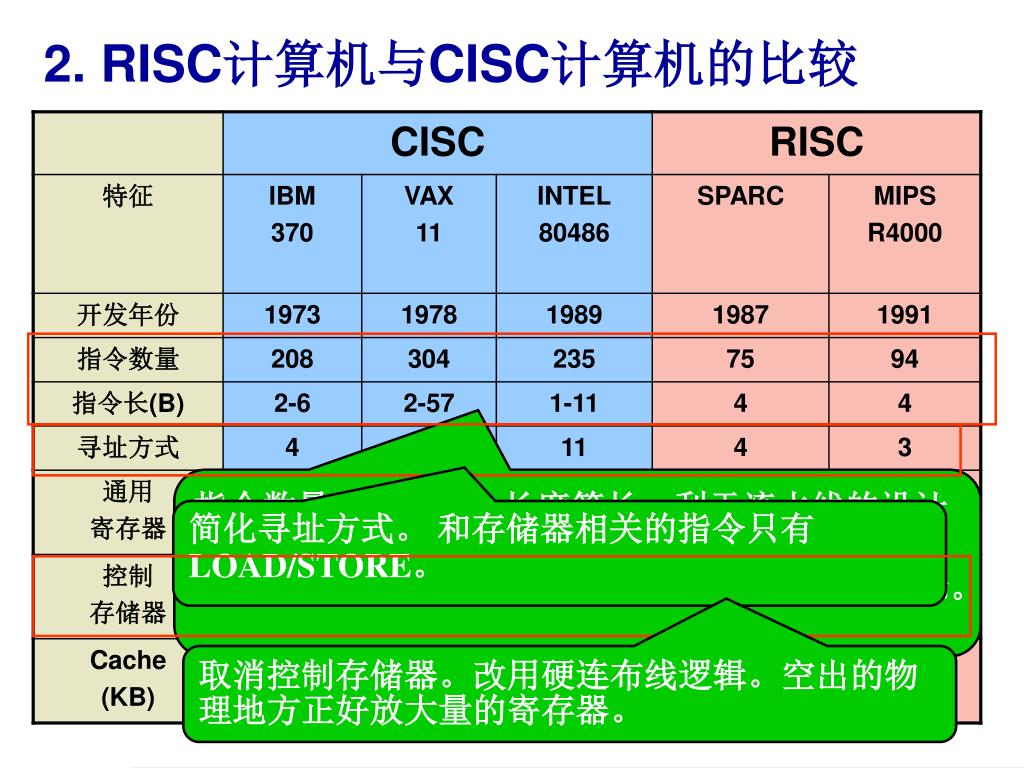

5. 指令数量明显减少，长度等长。利于流水线的设计和工作效率提高。使绝大部分指令都能在1个时钟周期内执行完成--这是RISC技术的一个基本的目标。指令数量明显减少，长度等长。利于流水线的设计和工作效率提高。使绝大部分指令都能在1个时钟周期内执行完成--这是RISC技术的一个基本的目标。 简化寻址方式。 和存储器相关的指令只有LOAD/STORE。 取消控制存储器。改用硬连布线逻辑。空出的物理地方正好放大量的寄存器。 2. RISC计算机与CISC计算机的比较

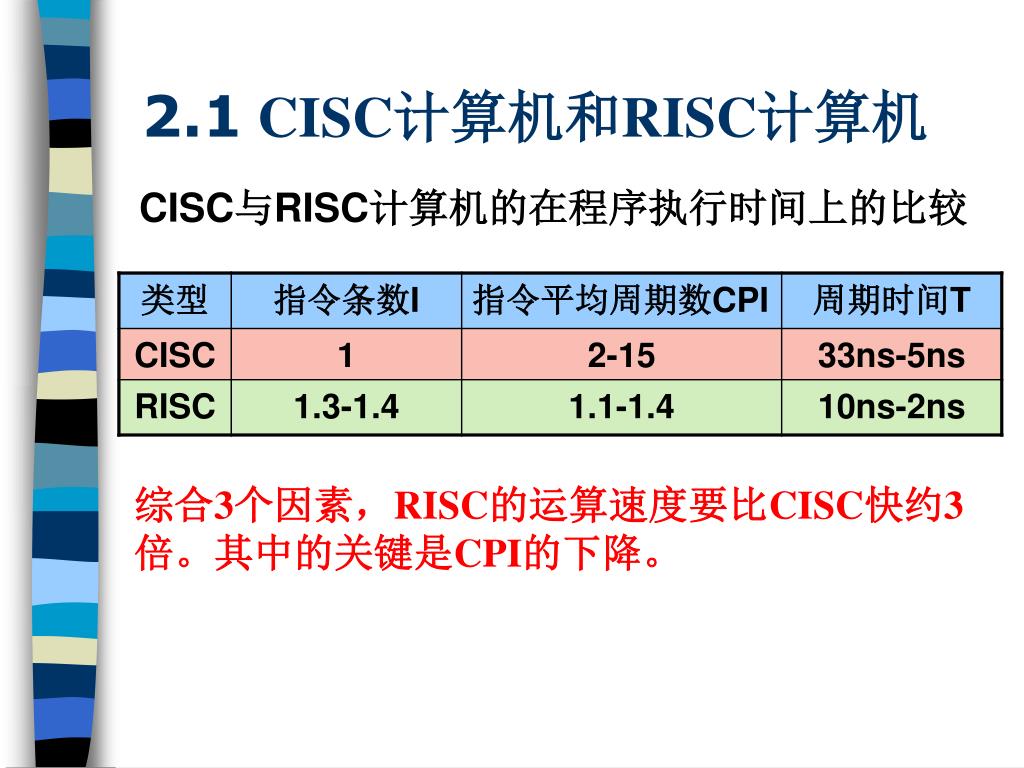

6. 2.1 CISC计算机和RISC计算机 CISC与RISC计算机的在程序执行时间上的比较 综合3个因素，RISC的运算速度要比CISC快约3倍。其中的关键是CPI的下降。

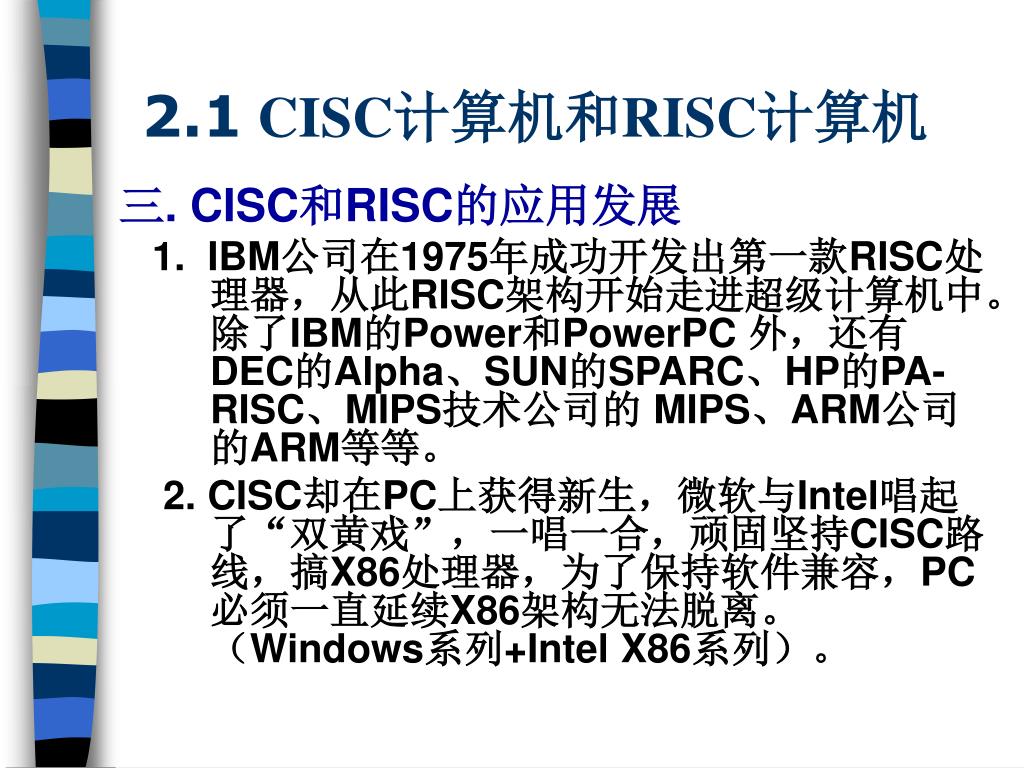

7. 2.1 CISC计算机和RISC计算机 三. CISC和RISC的应用发展 1. IBM公司在1975年成功开发出第一款RISC处理器，从此RISC架构开始走进超级计算机中。除了IBM的Power和PowerPC 外，还有DEC的Alpha、SUN的SPARC、HP的PA-RISC、MIPS技术公司的 MIPS、ARM公司的ARM等等。 2. CISC却在PC上获得新生，微软与Intel唱起了“双黄戏”，一唱一合，顽固坚持CISC路线，搞X86处理器，为了保持软件兼容，PC必须一直延续X86架构无法脱离。（Windows系列+Intel X86系列）。

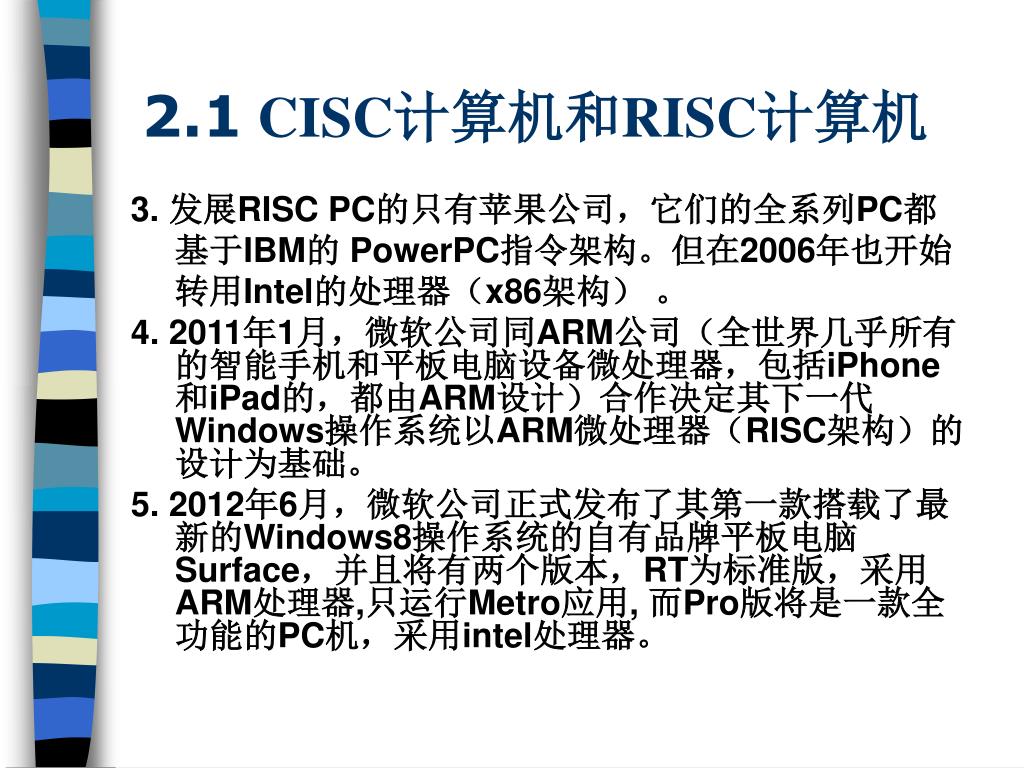

8. 2.1 CISC计算机和RISC计算机 3. 发展RISC PC的只有苹果公司，它们的全系列PC都基于IBM的 PowerPC指令架构。但在2006年也开始转用Intel的处理器（x86架构） 。 4. 2011年1月，微软公司同ARM公司（全世界几乎所有的智能手机和平板电脑设备微处理器，包括iPhone和iPad的，都由ARM设计）合作决定其下一代Windows操作系统以ARM微处理器（RISC架构）的设计为基础。 5. 2012年6月，微软公司正式发布了其第一款搭载了最新的Windows8操作系统的自有品牌平板电脑Surface，并且将有两个版本，RT为标准版，采用ARM处理器,只运行Metro应用, 而Pro版将是一款全功能的PC机，采用intel处理器。

9. 2.2 MIPS指令集结构 MIPS诞生于1980年代，是最早的RISC处理器之一。 一 . MIPS的寄存器 • 32个64位通用寄存器（GPRs） 也被称为整数寄存器，寄存器R0的值永远为0。 • 32个64位浮点数寄存器（FPRs） • 一些特殊寄存器 如浮点状态寄存器，可以与通用寄存器交换数据。

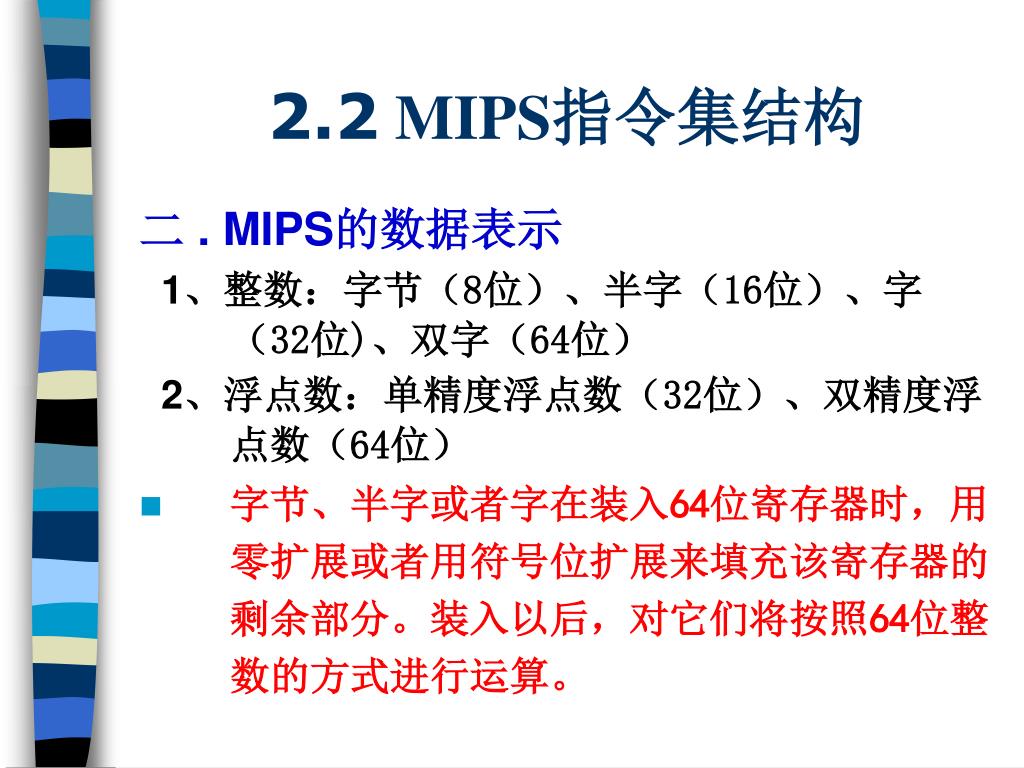

10. 2.2 MIPS指令集结构 二 . MIPS的数据表示 1、整数：字节（8位）、半字（16位）、字（32位)、双字（64位） 2、浮点数：单精度浮点数（32位）、双精度浮点数（64位） • 字节、半字或者字在装入64位寄存器时，用零扩展或者用符号位扩展来填充该寄存器的剩余部分。装入以后，对它们将按照64位整数的方式进行运算。

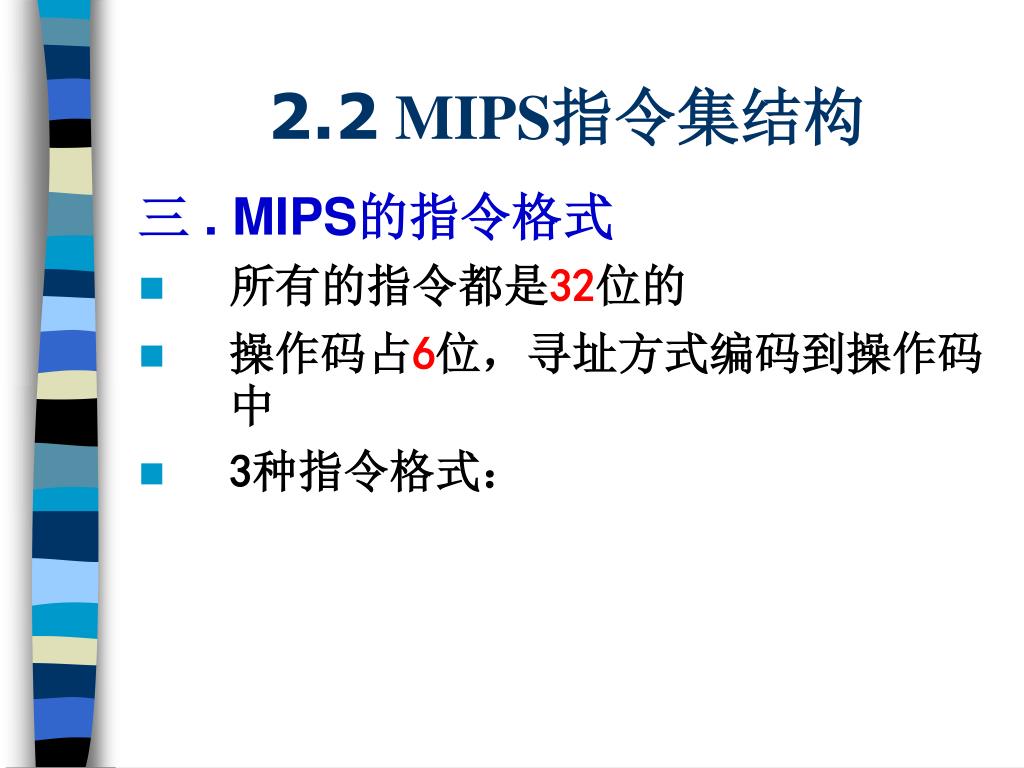

11. 2.2 MIPS指令集结构 三 . MIPS的指令格式 • 所有的指令都是32位的 • 操作码占6位，寻址方式编码到操作码中 • 3种指令格式：

12. 5 16 6 5 rs rt immediate 操作码 立即数（ ） 0 5 6 10 11 15 16 31 寄存器号 寄存器号 2.2 MIPS指令集结构 1、 I类指令 • load指令 • 访存有效地址：Regs[rs]＋immediate • 从存储器取来的数据放入寄存器rt • store指令 • 访存有效地址：Regs[rs]＋immediate • 要存入存储器的数据放在寄存器rt中

13. 5 16 6 5 rs rt immediate 操作码 立即数（ ） 0 5 6 10 11 15 16 31 寄存器号 寄存器号 2.2 MIPS指令集结构 1、 I类指令 • 立即数指令 • Regs[rt] ← Regs[rs] op immediate • 分支指令 • 转移目标地址：Regs[rs]＋immediate，rt无用 • 寄存器跳转、寄存器跳转并链接 • 转移目标地址为Regs[rs]

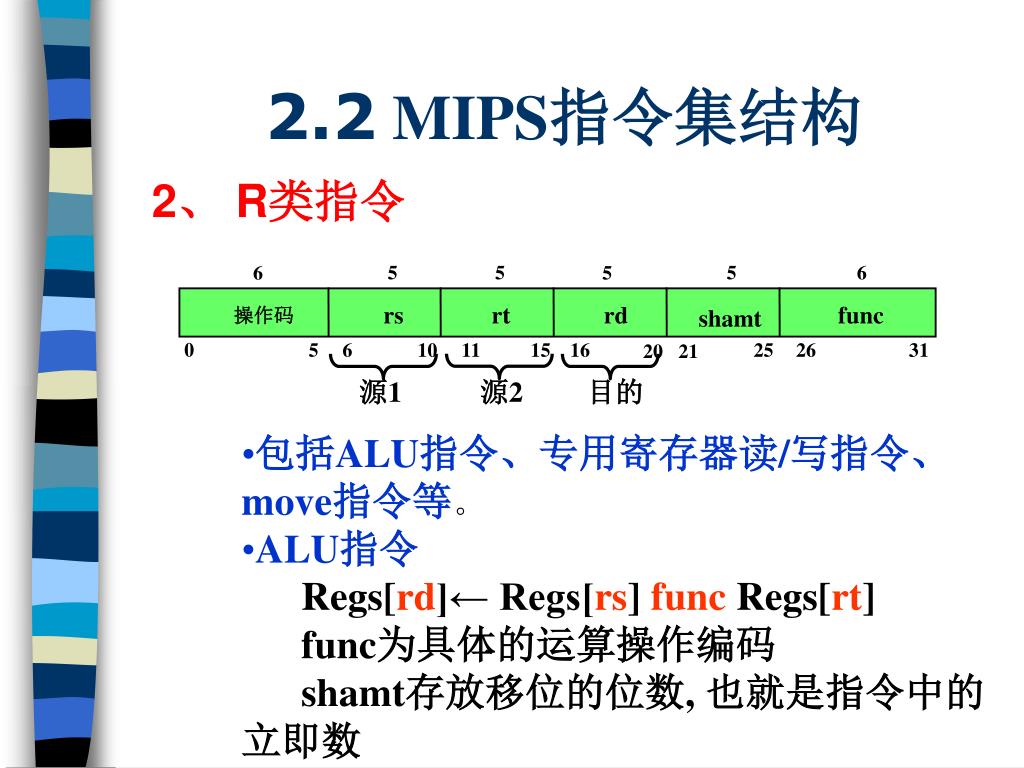

14. 5 5 5 6 6 5 rs rt rd func 操作码 shamt 0 5 6 10 11 15 16 25 26 31 20 21 源1 源2 目的 2.2 MIPS指令集结构 2、 R类指令 • 包括ALU指令、专用寄存器读/写指令、move指令等。 • ALU指令 • Regs[rd]← Regs[rs] func Regs[rt] • func为具体的运算操作编码 • shamt存放移位的位数, 也就是指令中的立即数

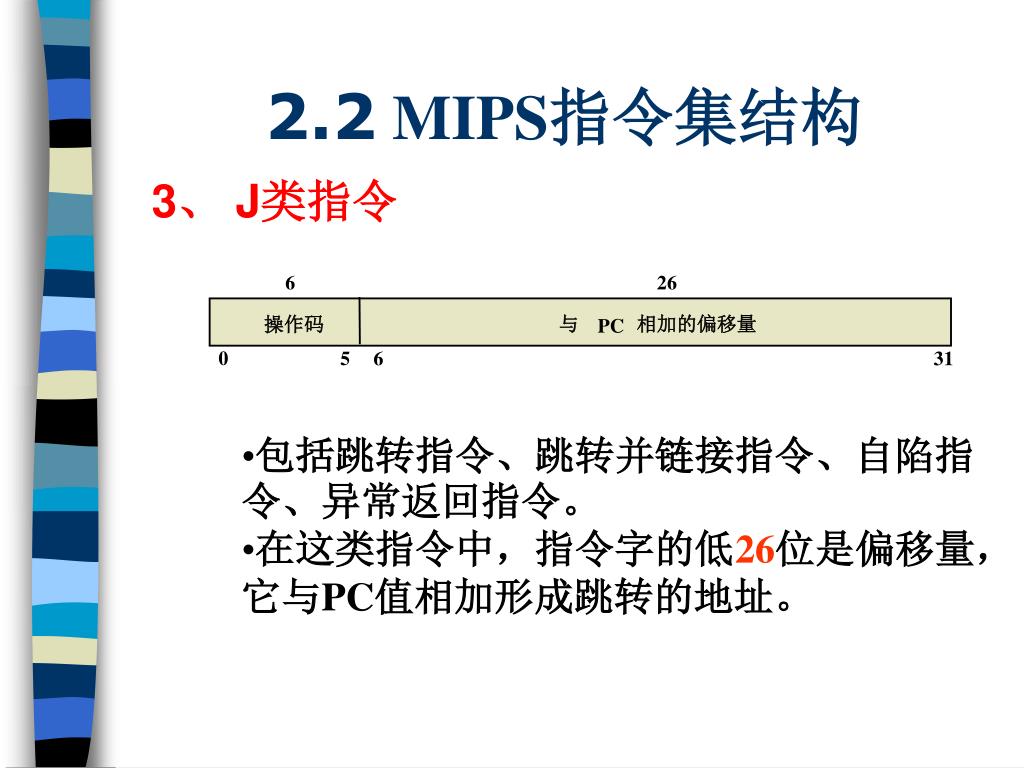

15. 6 26 与 相加的偏移量 操作码 PC 0 5 6 31 2.2 MIPS指令集结构 3、 J类指令 • 包括跳转指令、跳转并链接指令、自陷指令、异常返回指令。 • 在这类指令中，指令字的低26位是偏移量，它与PC值相加形成跳转的地址。

16. 2.2 MIPS指令集结构 四 . MIPS的操作 符号的意义： • x←ny：从y传送n位到x • x，y←z：把z传送到x和y • 下标：表示字段中具体的位； • 对于指令和数据，按从最高位到最低位（即从左到右）的顺序依次进行编号，最高位为第0位，次高位为第1位，依此类推。 • 下标可以是一个数字，也可以是一个范围。 例如：Regs[R4]0：寄存器R4的符号位 Regs[R4]56..63：R4的最低字节

17. 2.2 MIPS指令集结构 • Mem：表示主存；按字节寻址，可以传输任意个字节。 • 上标：用于表示对字段进行复制的次数 例如：0 32：一个32位长的全0字段 • 符号##：用于两个字段的拼接，并且可以出现在数据传送的任何一边。

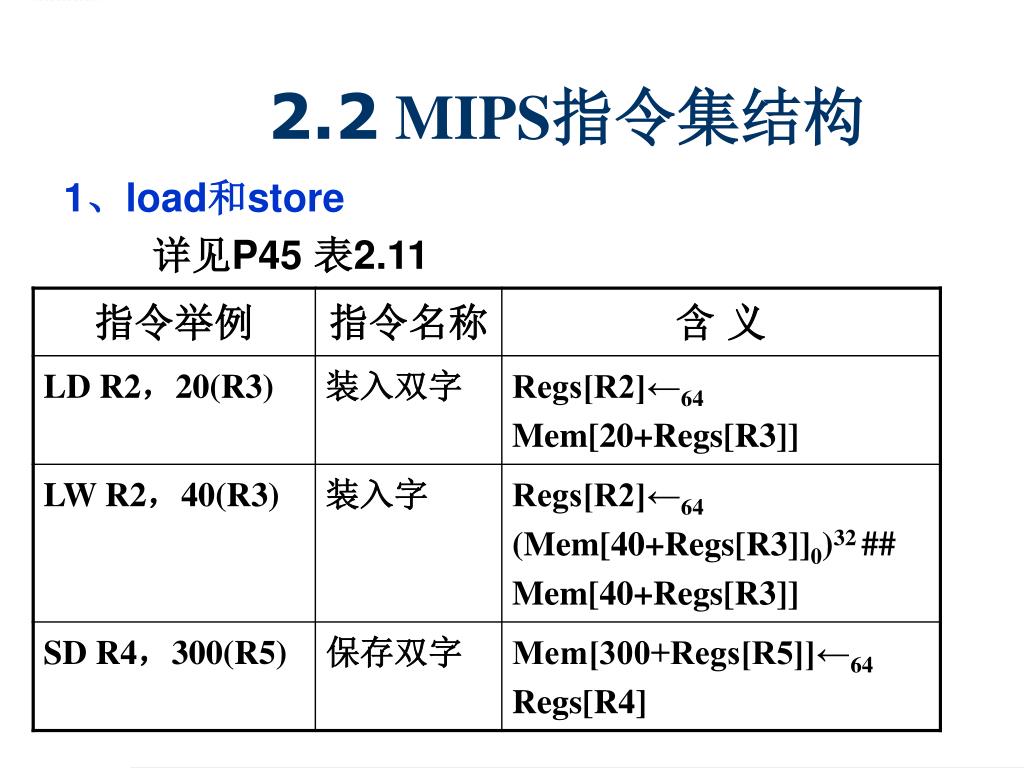

18. 2.2 MIPS指令集结构 1、load和store 详见P45 表2.11

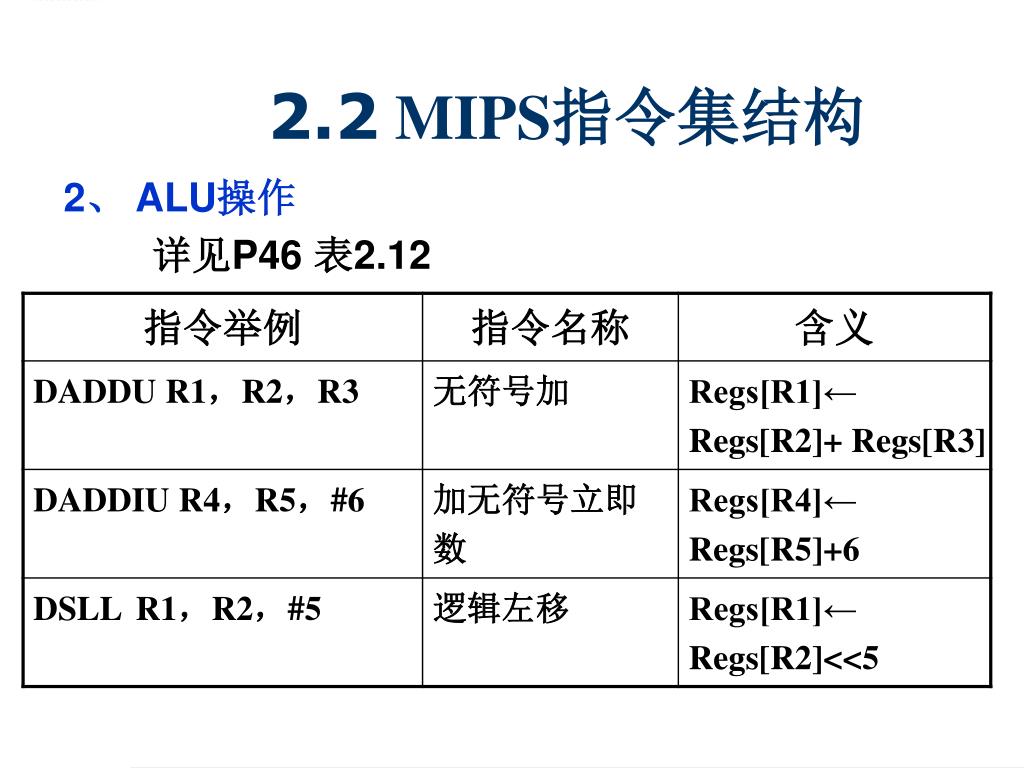

19. 2.2 MIPS指令集结构 2、 ALU操作 详见P46 表2.12

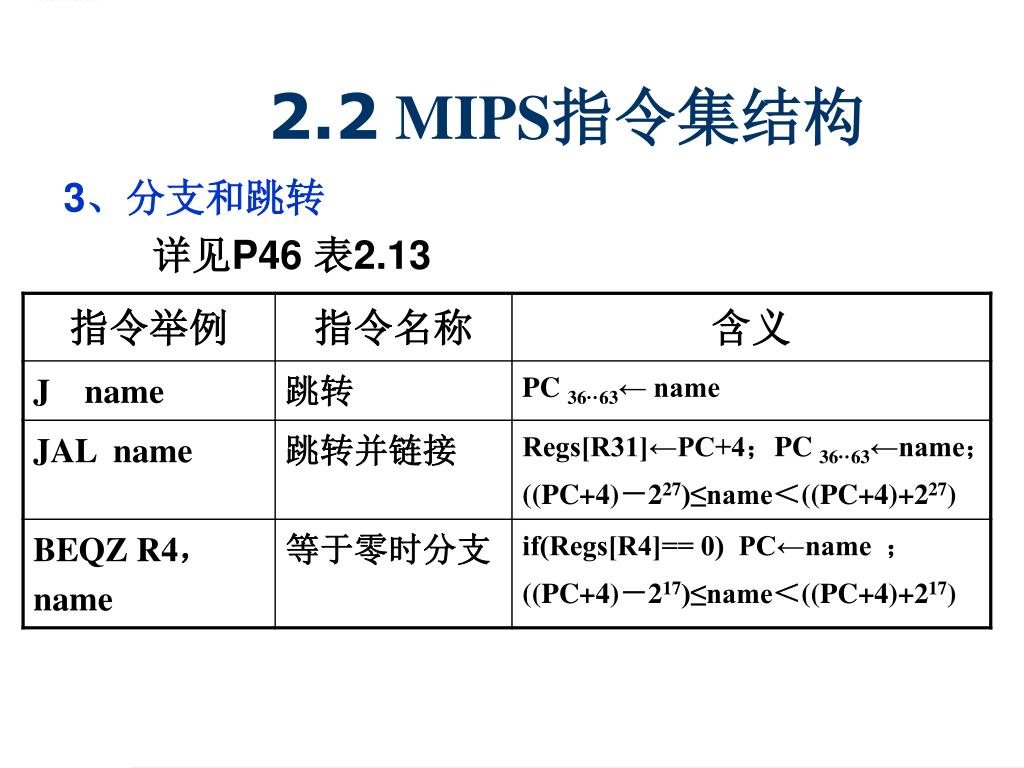

20. 2.2 MIPS指令集结构 3、分支和跳转 详见P46 表2.13

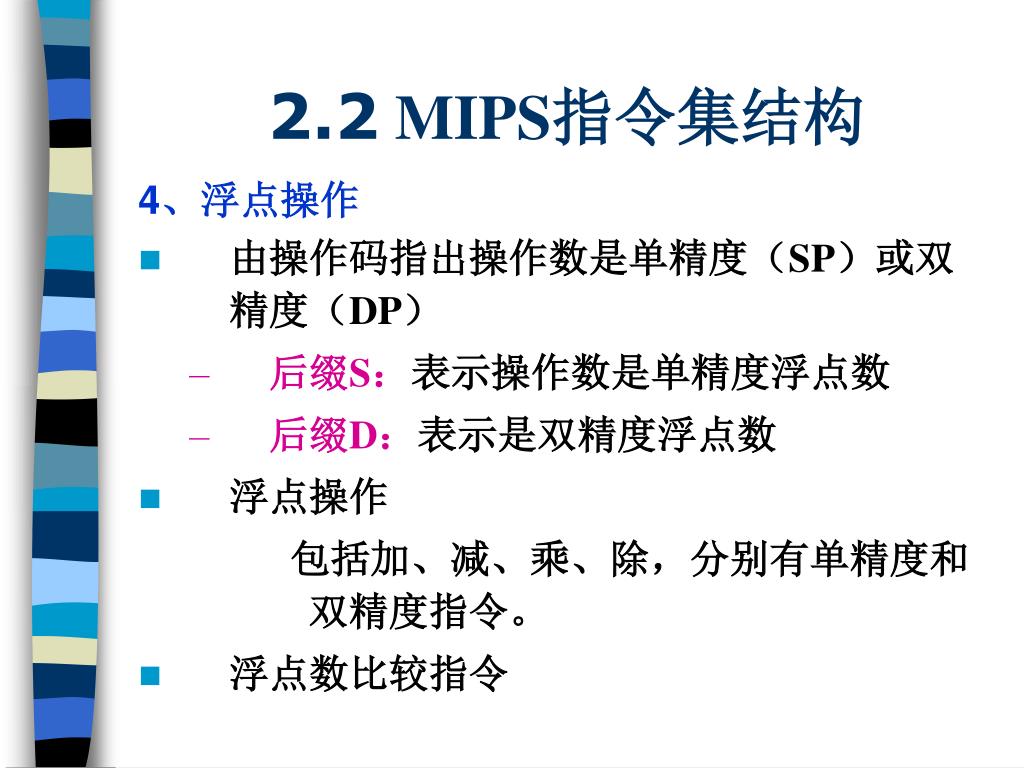

21. 2.2 MIPS指令集结构 4、浮点操作 • 由操作码指出操作数是单精度（SP）或双精度（DP） • 后缀S：表示操作数是单精度浮点数 • 后缀D：表示是双精度浮点数 • 浮点操作 包括加、减、乘、除，分别有单精度和双精度指令。 • 浮点数比较指令
