  1. Национальное агентство по мониторингу окружающей среды Результаты эксплуатации системы дистанционной грозопеленгацииVaisalaTLP/LS8000 в 2011-2013 гг. Сергей Евтеев Роман Степанов

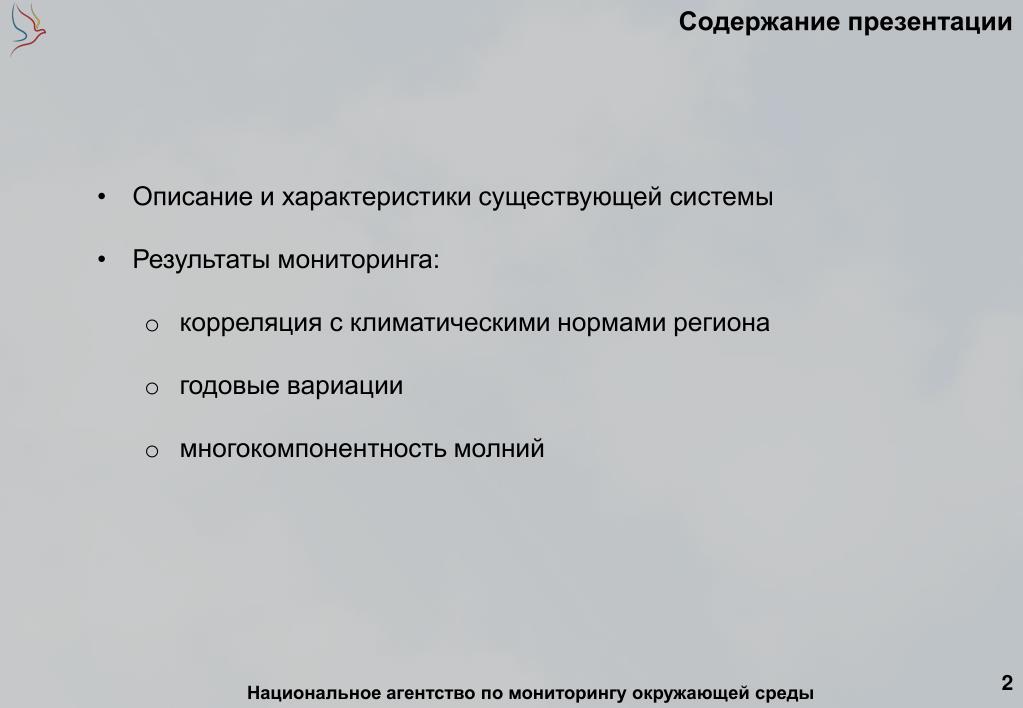

  2. Содержание презентации • Описание и характеристики существующей системы • Результаты мониторинга: • корреляция с климатическими нормами региона • годовые вариации • многокомпонентность молний Национальное агентство по мониторингу окружающей среды

  3. Существующая система грозопеленгации Начало работы: май, 2011 г. Объединение с СДП ВГИ: май, 2012 г. Состав оборудования датчики: 8 х Vaisala LS8000 LF/VHF ЦОД: Vaisala TLP/НАМОС ССМП сеть связи: VSAT/GPRS Синхронизация датчики: GPS ЦОД: GPS/ВНИИФТРИ Покрытие: часть ЮФО, СКФО, восток Украины Эффективность обнаружения: 50-99% Точность обнаружения: 0,3..4..15 км. Национальное агентство по мониторингу окружающей среды

  4. Корреляция с климатическими нормами региона Среднегодовая продолжительность гроз в часах по данным Росгидромета Среднегодовая продолжительность гроз в часах по данным СДП Определение продолжительности гроз аудио-визуальным методом — за время начала грозы принимается момент первого удара грома независимо от того, была ли видна молния или нет;— за время окончания грозы принимается момент последнего удара грома при условии, что в последующие 15 мин гром не повторится.При грозе следует определить направление перемещения грозы по восьми румбам; если определить направление перемещения грозы затруднительно, то следует указать, в каком направлении от станции наблюдается гроза. Наставление гидрометеорологическим станциям и постам. Выпуск 3. Часть 1. Метеорологические наблюдения на станциях. Национальное агентство по мониторингу окружающей среды

  5. Карты распределения показателей грозовой активности региона Среднегодоваяинтенсивность гроз (разрядов/кв.км./год), шаг 0.2о Интенсивность гроз в абсолютных значениях, шаг 0.2о Период наблюдений: грозовые сезоны 2012-2013 гг. Национальное агентство по мониторингу окружающей среды

  6. Годовые вариации Национальное агентство по мониторингу окружающей среды

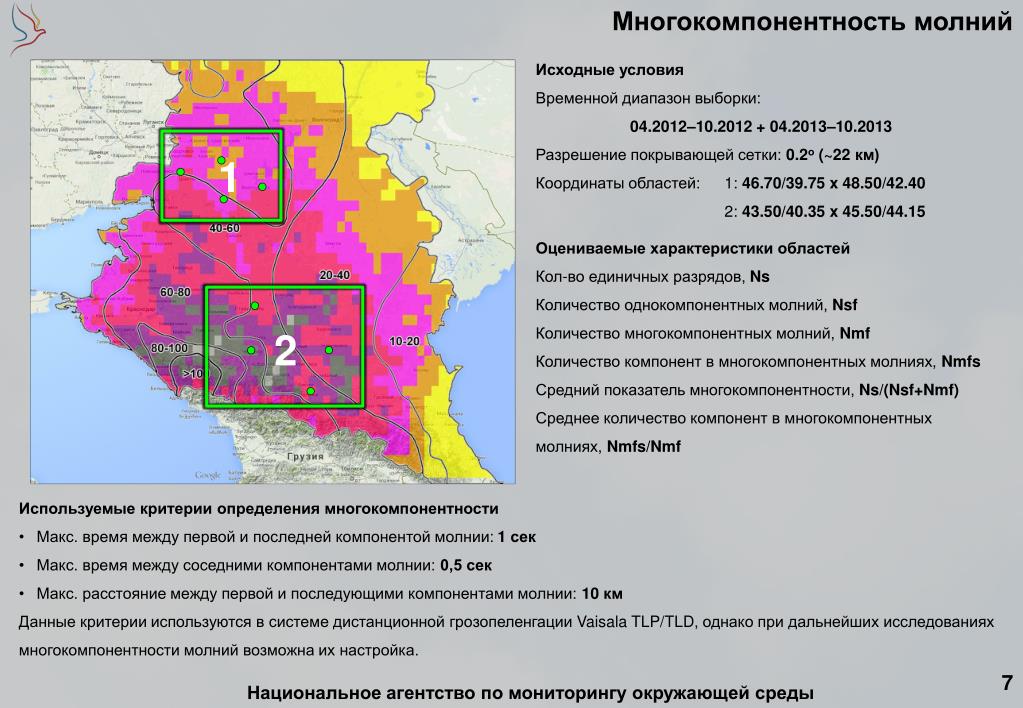

  7. Многокомпонентность молний Исходные условия Временной диапазон выборки: 04.2012–10.2012 + 04.2013–10.2013 Разрешение покрывающей сетки: 0.2о(~22 км) Координаты областей: 1: 46.70/39.75 x 48.50/42.40 2: 43.50/40.35 x45.50/44.15 1 Оцениваемые характеристики областей Кол-во единичных разрядов, Ns Количество однокомпонентных молний, Nsf Количество многокомпонентных молний, Nmf Количество компонент в многокомпонентных молниях, Nmfs Средний показатель многокомпонентности, Ns/(Nsf+Nmf) Среднее количество компонент в многокомпонентных молниях, Nmfs/Nmf 2 • Используемые критерии определения многокомпонентности • Макс. время между первой и последней компонентой молнии: 1 сек • Макс. время между соседними компонентами молнии: 0,5 сек • Макс. расстояние между первой и последующими компонентами молнии: 10 км • Данные критерии используются в системе дистанционной грозопеленгацииVaisala TLP/TLD, однако при дальнейших исследованиях многокомпонентности молний возможна их настройка. Национальное агентство по мониторингу окружающей среды

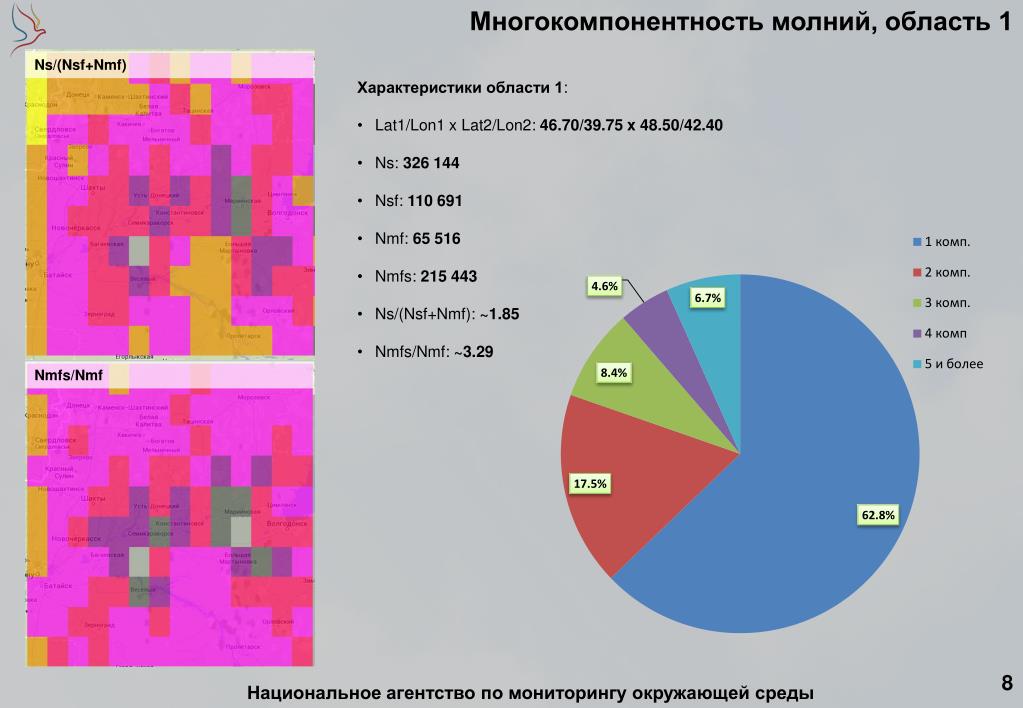

  8. Многокомпонентность молний, область 1 Ns/(Nsf+Nmf) • Характеристики области 1: • Lat1/Lon1 x Lat2/Lon2: 46.70/39.75 x 48.50/42.40 • Ns: 326 144 • Nsf: 110 691 • Nmf: 65 516 • Nmfs: 215 443 • Ns/(Nsf+Nmf): ~1.85 • Nmfs/Nmf: ~3.29 Nmfs/Nmf Национальное агентство по мониторингу окружающей среды

  9. Многокомпонентность молний, область 1 Национальное агентство по мониторингу окружающей среды

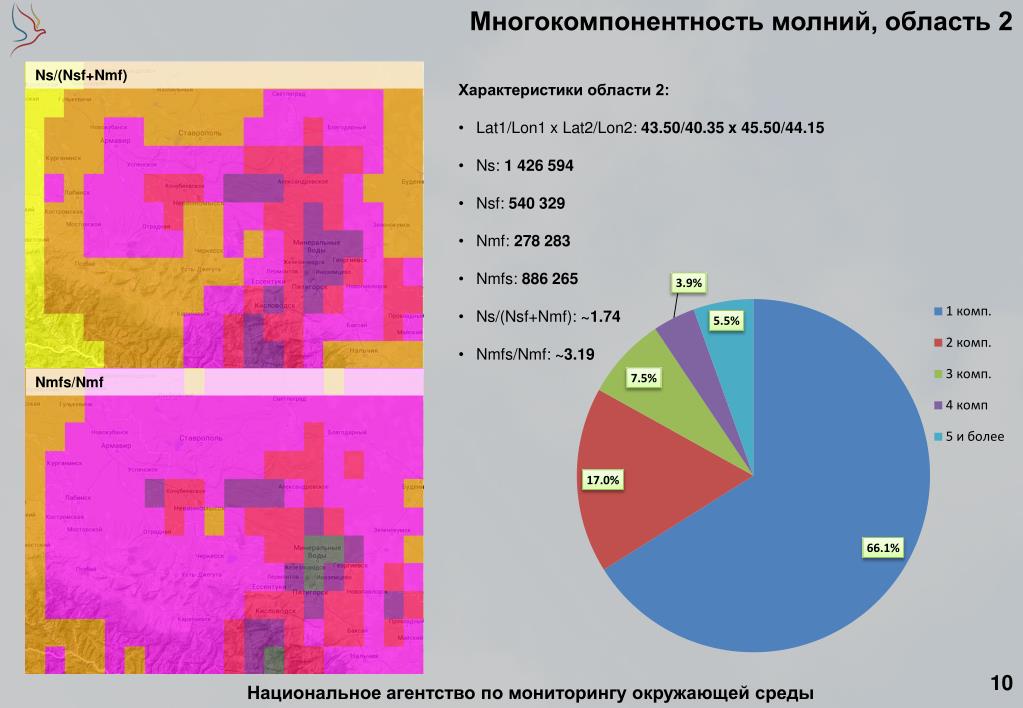

  10. Многокомпонентность молний, область 2 Ns/(Nsf+Nmf) • Характеристики области 2: • Lat1/Lon1 x Lat2/Lon2:43.50/40.35 x 45.50/44.15 • Ns: 1 426 594 • Nsf: 540 329 • Nmf: 278 283 • Nmfs: 886 265 • Ns/(Nsf+Nmf): ~1.74 • Nmfs/Nmf: ~3.19 Nmfs/Nmf Национальное агентство по мониторингу окружающей среды

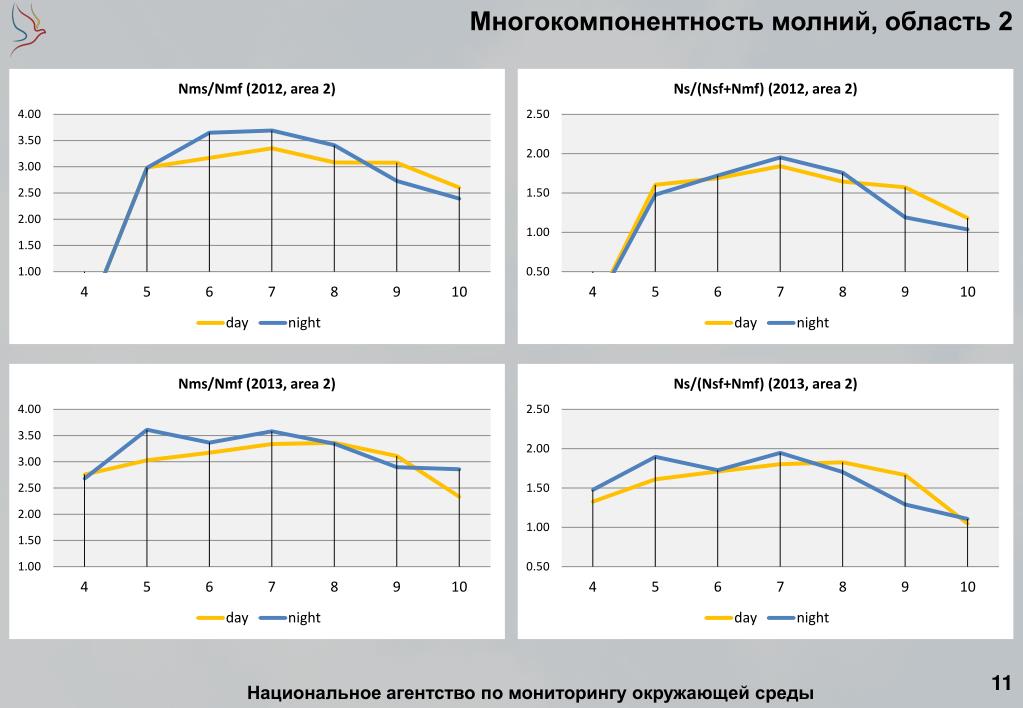

  11. Многокомпонентность молний, область 2 Национальное агентство по мониторингу окружающей среды

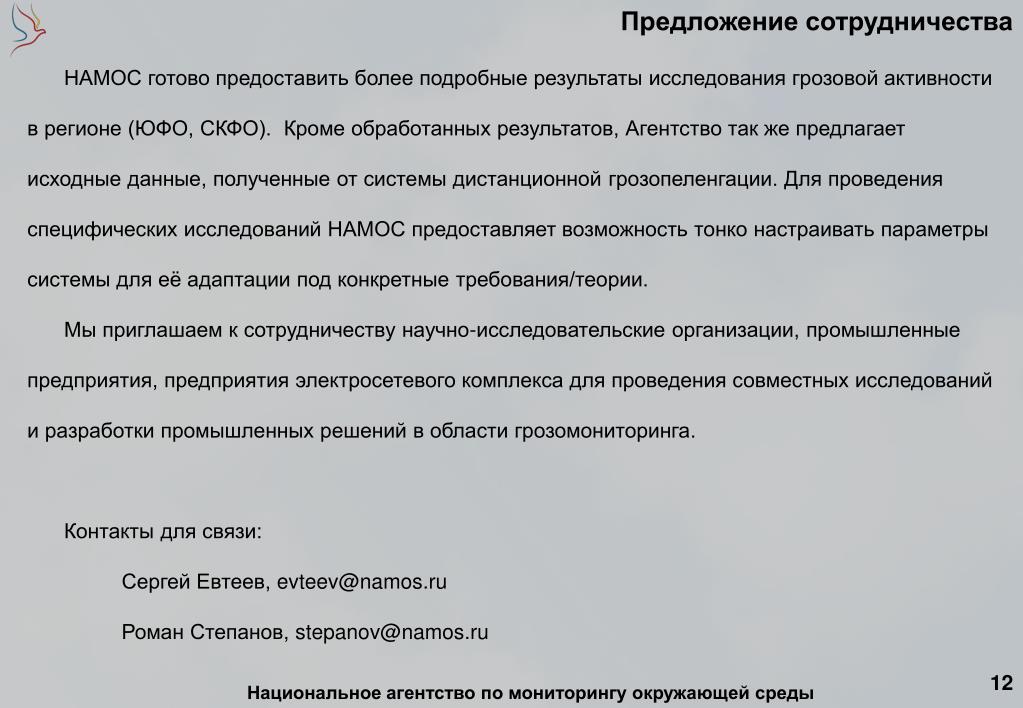

  12. Предложение сотрудничества НАМОС готово предоставить более подробные результаты исследования грозовой активности в регионе (ЮФО, СКФО). Кроме обработанных результатов, Агентство так же предлагает исходные данные, полученные от системы дистанционной грозопеленгации. Для проведения специфических исследований НАМОС предоставляет возможность тонко настраивать параметры системы для её адаптации под конкретные требования/теории. Мы приглашаем к сотрудничеству научно-исследовательские организации, промышленные предприятия, предприятия электросетевого комплекса для проведения совместных исследований и разработки промышленных решений в области грозомониторинга. Контакты для связи: Сергей Евтеев, evteev@namos.ru Роман Степанов, stepanov@namos.ru Национальное агентство по мониторингу окружающей среды

  13. Спасибо за внимание!
