防爆产品介绍 诺冠气动器材(上海)有限公司. 需用户确定的环境特征表. 需用户确定的环境特征表. 可供用户选择的基本配置. 在安全区可以采用普通线圈的电磁阀 在危险区可以采用防爆线圈或者本安型电磁阀 也可以在危险区使用隔爆箱. 什么是危险区域 ?. 是什么造成这个区域危险 ?. 爆炸三角型原理. 可燃性气体或物质. 助燃源 ( 氧气 ). 点燃源 ( 点燃能量 ). 可燃性气体或物质. 助燃源 ( 氧气 ). 点燃源 ( 点燃能量 ). 移开危险区的助燃源 ( 氧气 ). 工作在真空中 工作在水下 工作在惰性气体环境中. 移开爆炸性气体或物质.

Download Presentation

防爆产品介绍 诺冠气动器材(上海)有限公司

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


3428637

防爆产品介绍诺冠气动器材(上海)有限公司


3428637

需用户确定的环境特征表


3428637

需用户确定的环境特征表


3428637

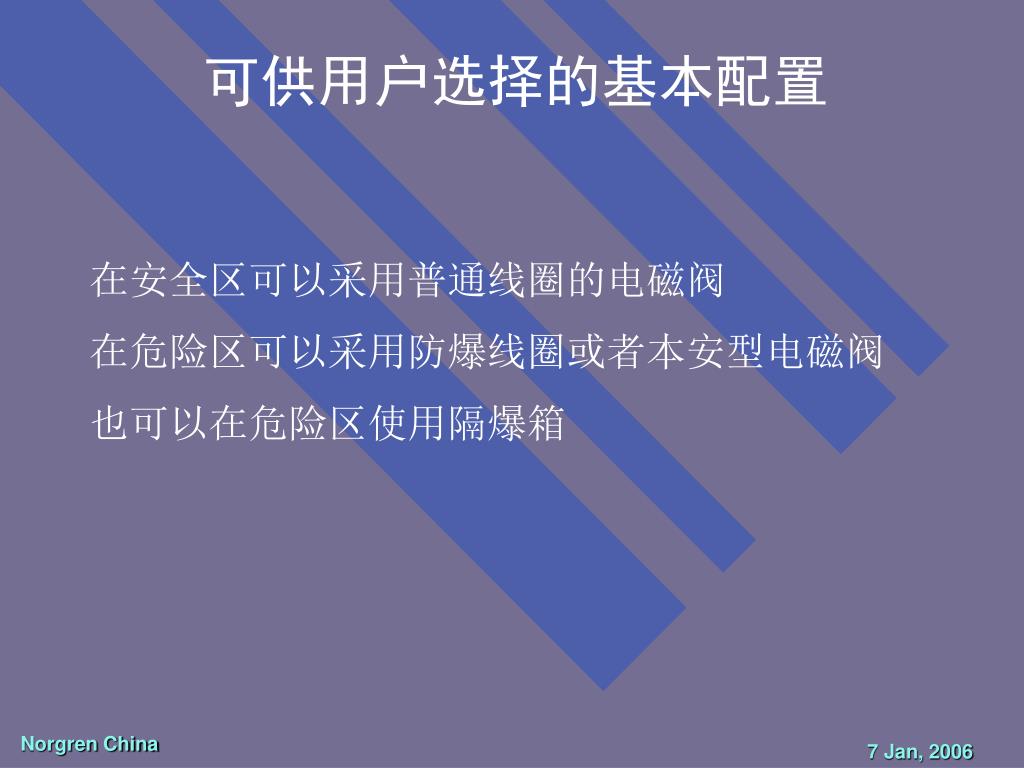

可供用户选择的基本配置

在安全区可以采用普通线圈的电磁阀

在危险区可以采用防爆线圈或者本安型电磁阀

也可以在危险区使用隔爆箱


3428637

什么是危险区域?

是什么造成这个区域危险?


3428637

爆炸三角型原理

可燃性气体或物质

助燃源(氧气)

点燃源(点燃能量)


3428637

可燃性气体或物质

助燃源(氧气)

点燃源(点燃能量)


3428637

移开危险区的助燃源(氧气)

  • 工作在真空中

  • 工作在水下

  • 工作在惰性气体环境中


3428637

移开爆炸性气体或物质

  • 充分的密封处理

  • 冲淡危险区的含量


3428637

移开危险区的点燃源

  • 无火花 – 电

  • 无热源

  • 无火花 – 摩擦

  • 无火花 – 静电


3428637

气体组别

保护方式

表面温度

防爆标志含意图

区域


3428637

气体组别

保护方式

表面温度

防爆标志含意图

区域


3428637

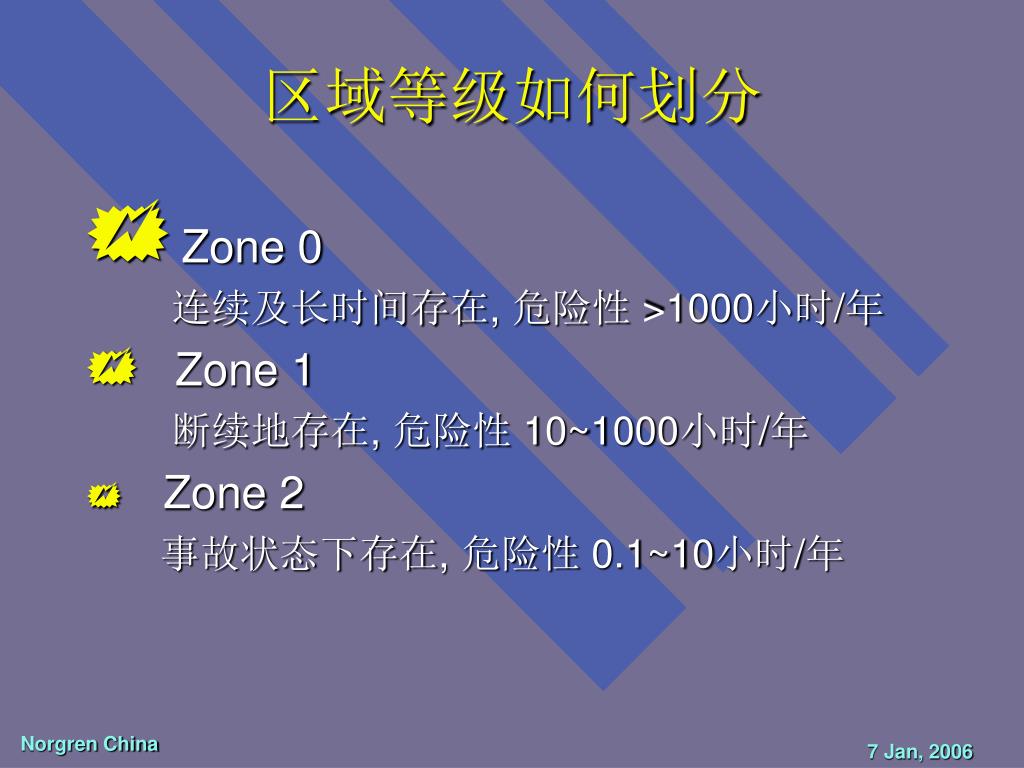

区域等级如何划分

  • Zone 0

    连续及长时间存在, 危险性 >1000小时/年

  • Zone 1

    断续地存在, 危险性 10~1000小时/年

  • Zone 2

    事故状态下存在, 危险性 0.1~10小时/年


3428637

区域划分

分界线

Zone 1

Zone 2


3428637

区域划分

Zone 2

非危险区

Zone 1


3428637

制造商?

用户?

谁来划分危险区?


3428637

气体组别

保护方式

表面温度

防爆标志含意图

区域


3428637

危险性气体分类

  • Group I

    矿井下

  • Group II

    矿井外, 货运, 工厂等


3428637

危险性气体分类

根据可能引爆的最小火花能量来区分危险等级


3428637

危险性气体分类什么是危险气体?

  • Group IIC – 最易点燃

    乙炔,氢气

  • Group IIB – 较不易点燃

    乙烯, 甲醛

  • Group IIA – 不易点燃

    氨, 丙烷


3428637

高爆炸上限

低爆炸下限

气体组危险物质?

气体浓度


3428637

防爆标志含意图

气体组

保护方法

表面温度


3428637

温度组别

  • 引燃温度分为T1 to T6六个组别

  • T表明为温度,如乙炔是 T2, 丙烷是 T1


3428637

温度组别


3428637

Zone

防爆标志含意图

气体组

保护方法

表面温度


3428637

保护方法

  • 机械

    • 防护外壳的设计

  • 电器

    • 限制能量,无火花


3428637

防爆型式

  • 油浸型‘o’

  • 增压型‘p’

  • 浇封型‘m’

  • 充沙型‘q’

  • 隔爆型‘d’

  • 增安型‘e’

  • 本质安全型‘i’

  • 无火花型‘n’


3428637

防爆型式

  • 油浸型‘o’

    火花源始终封闭在油中,应用于开关设备,变压器


3428637

防爆型式

  • 增压型‘p’

    保持内部保护气体的压力高于外部压力,使火星源封闭在腔内。


3428637

防爆型式

  • 浇封型‘m’

    火花源被隔离在金属浇铸的壳体内,使它不能引爆外部的爆炸性的气体。


3428637

防爆型式

  • 充沙型‘q’

    通过充填的沙粒材料把火花源包容起来,内部的火星源封闭在腔内。


3428637

防爆型式

  • 隔爆型‘d’

    当内部有火星爆炸时,外壳有足够的强度能阻止传递到外部。


3428637

防爆型式

  • 增安型‘e’

    采取措施提高安全程度,以避免产生火花和电弧的可能,从而达到防爆。


3428637

防爆型式

  • 本质安全型‘i’

    电路中的能量被限制在一定值的范围,使它不能产生足以引起的爆炸所需要的高温或者电火花。


3428637

防爆型式

  • 无火花型‘n’

    内部无火花源产生,不会引起爆炸。


3428637

隔爆型式 ‘d’

  • 体积大且一般重

  • 需要非常好的密封

  • 在危险区不可以打开维护

  • 仅可使用在 1区

在危险区创造一个相对安全的区域:


3428637

本安型 ‘i’

  • 体积小且轻盈

  • 操作界面友好且方便

  • 危险区可以打开维护

  • 可使用在 0区

  • 本安技术将是防爆的发展方向

  • 需要本安电源

可直接在危险区使用:


3428637

本安电器设备的防爆型式 ‘i’

  • 限制输入能量

  • 限制所用电器器件的储能率

其主要从二个方面考虑防爆:


3428637

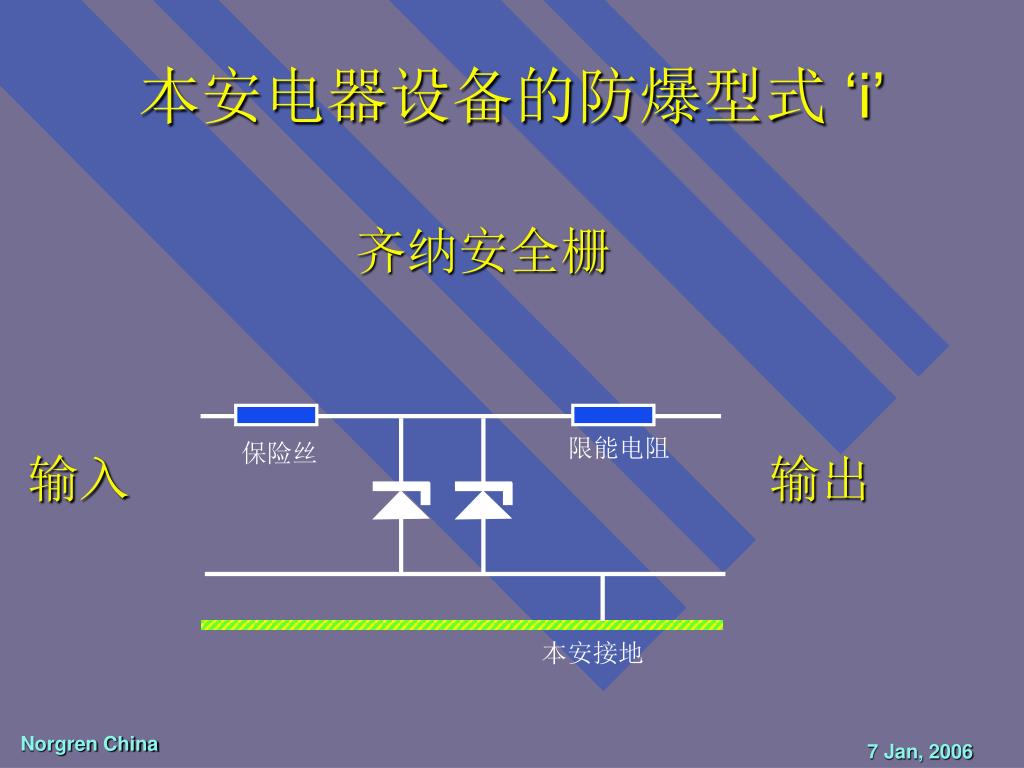

本安电器设备的防爆型式 ‘i’

齐纳安全栅

限能电阻

保险丝

输入

输出

本安接地


3428637

齐钠

安全栅

IS Earth

使用安全栅的防爆型式

安全区

危险区


3428637

本安电器设备的防爆型式 ‘i’

  • 防护的二种等级

  • ‘ib’ 允许正常或一次故障时均不能点燃爆炸性混合物

  • ‘ia’ 允许正常或一个和二次故障时均不能点燃爆炸性混合物

  • ‘ia’ 唯一可用在“0”区


3428637

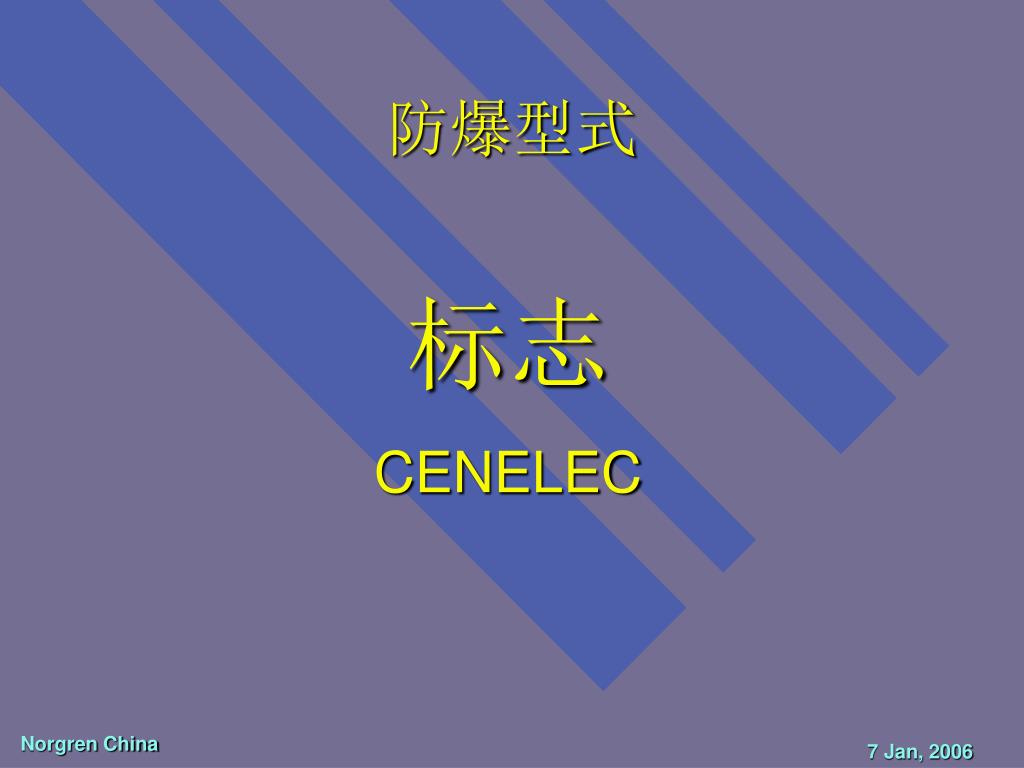

防爆型式

标志

CENELEC


Id3stx

防爆型式例 ID3sTx

EEx ib IIC T4


Id3stx1

防爆型式例 ID3sTx

EEx ib IIC T4

通过CENELEC 标准,可用于危险区域


Id3stx2

防爆型式例 ID3sTx

EEx ib IIC T4

本质安全设备,可使用在Zones 1区或多或2区


Id3stx3

防爆型式例 ID3sTx

EExib IIC T4

被认证可用于IIC级别的气体组


Id3stx4

防爆型式例 ID3sTx

EExib IIC T4

温度等级T4 (135C)


Gd13x

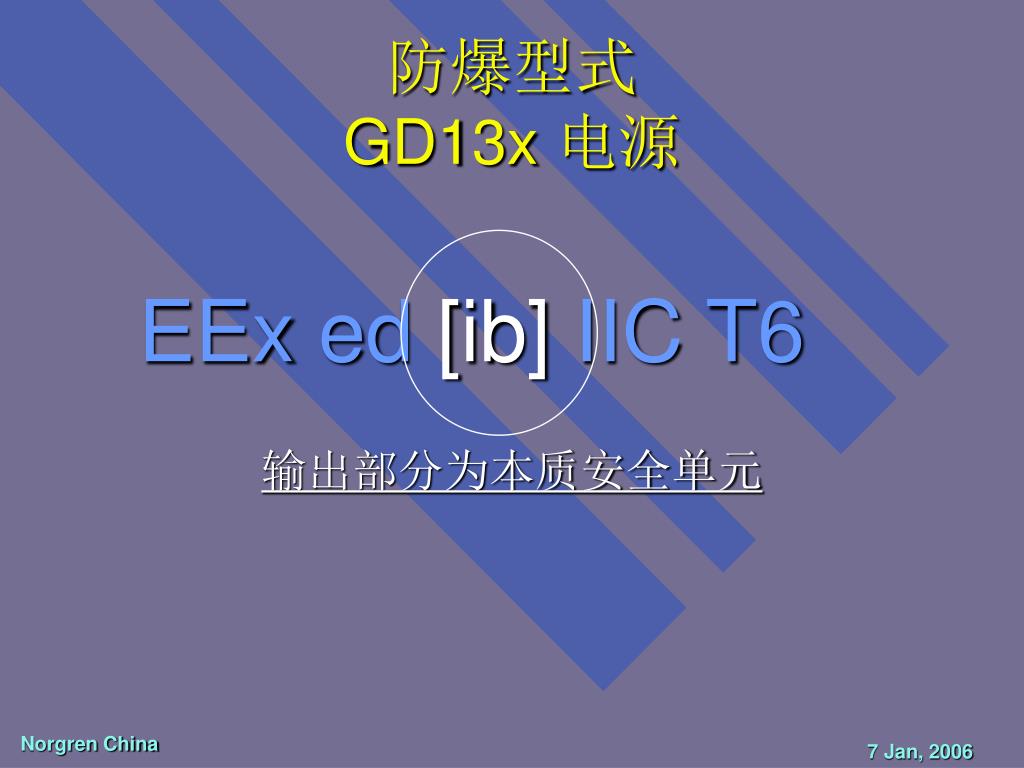

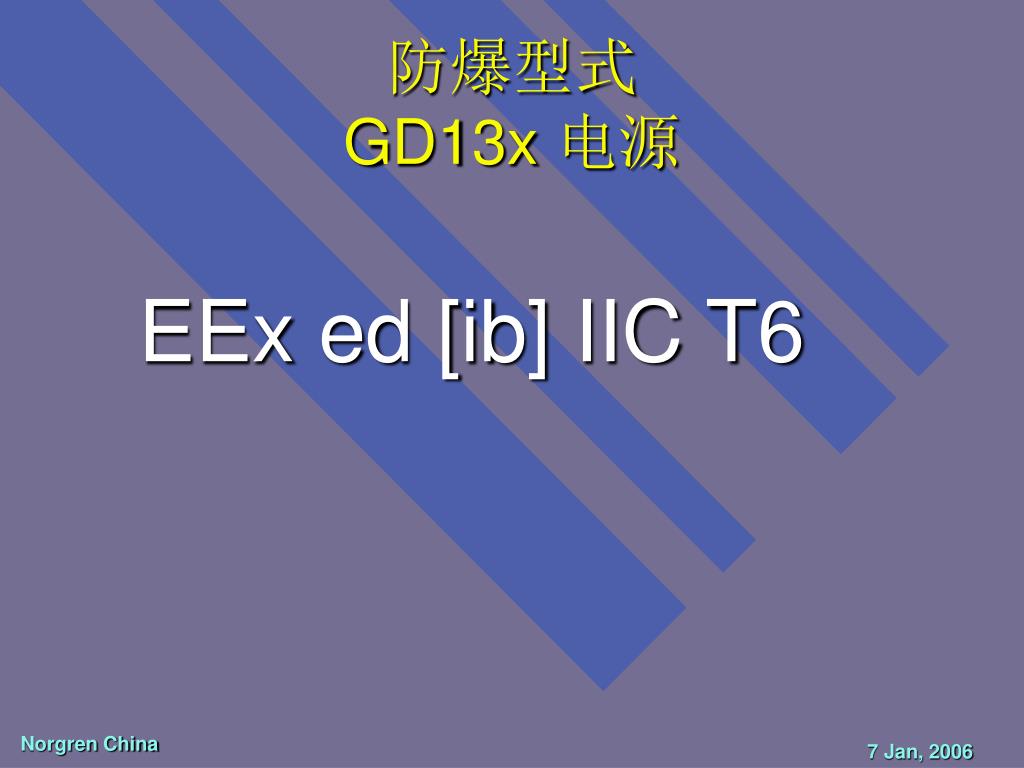

防爆型式GD13x 电源

EEx ed [ib] IIC T6


Gd13x1

防爆型式GD13x 电源

EEx ed [ib] IIC T6

保护类型

e, 增安型

d, 隔爆型


Gd13x2

防爆型式GD13x 电源

EExed [ib] IIC T6

输出部分为本质安全单元


Gd15x

防爆型式GD15x 接口

EEx [ib] IIC

输出为本质安全单元


3428637

  • ib Ⅱ B T4

  • 气体混合物引燃温度 T4 135℃<T≤200℃

  • 级别

  • 类别:Ⅱ类

  • 防爆形式:ib---本质安全型


3428637

防爆电磁阀应用领域

应用领域

  • 化工

  • 制药

  • 煤气


3428637

本安型电磁阀

  • 本安型电磁阀,可直接使用于危险区

  • 防爆级别标志:ibIICT5

  • 产品防护等级 IP65


3428637

?
