Broadband isdn y atm asynchronous transfer mode

Broadband ISDN y ATM

(Asynchronous Transfer Mode)


Broadband isdn

Broadband ISDN

  • En 1988, el CCITT emitió las primeras dos recomendaciones relacionadas con BISDN.

    • I.113 Vocabulario de términos

    • I.121 Aspectos generales de B-ISDN

  • Para evitar la proliferación de productos no estandarizados, el CCITT emitió un conjunto interino de recomendaciones en 1990.

  • BISDN tiene nuevos requerimientos con respecto a narrow ISDN:

    • Canales del órden de varios cientos de Mbps (150 - 600) para soportar nuevos servicios.

    • Hacer llegar F.O. al abonado.

    • Un nuevo esquema de conmutación


Servicios de broadband

Servicios de Broadband

Servicios Interactivos

Servicios Conversacionales

Servicios de Mensajería

Servicios de Acceso

Servicios de Distribución

Distribución sin control

del usuario (broadcast)

Distribución con control

del usuario


Configuraci n de referencia bisdn

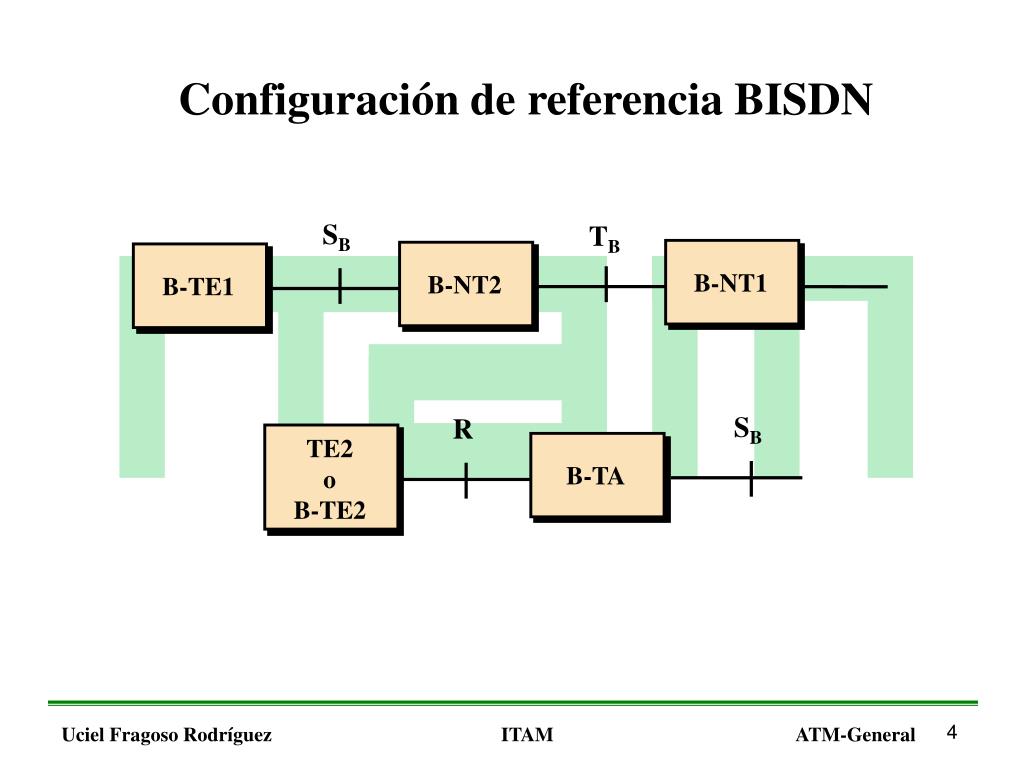

Configuración de referencia BISDN

SB

TB

B-NT1

B-NT2

B-TE1

SB

R

TE2

o

B-TE2

B-TA


T cnicas de conmutaci n

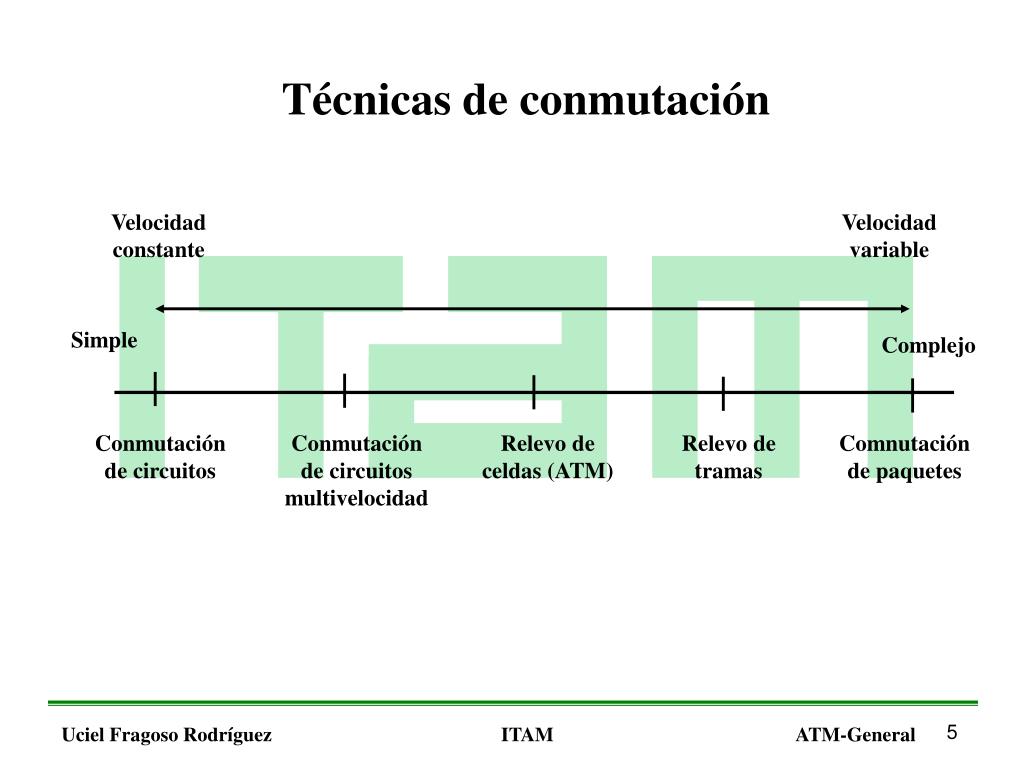

Técnicas de conmutación

Velocidad

constante

Velocidad

variable

Simple

Complejo

Conmutación

de circuitos

Conmutación

de circuitos

multivelocidad

Relevo de

celdas (ATM)

Relevo de

tramas

Comnutación

de paquetes


T cnicas de conmutaci n cont

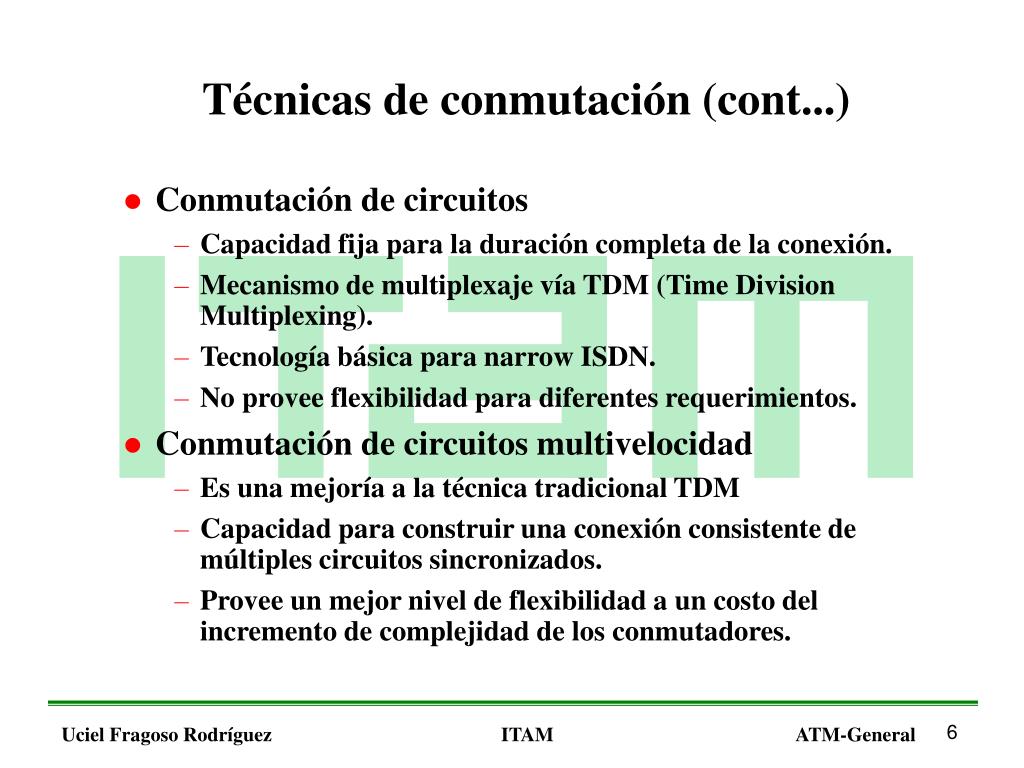

Técnicas de conmutación (cont...)

  • Conmutación de circuitos

    • Capacidad fija para la duración completa de la conexión.

    • Mecanismo de multiplexaje vía TDM (Time Division Multiplexing).

    • Tecnología básica para narrow ISDN.

    • No provee flexibilidad para diferentes requerimientos.

  • Conmutación de circuitos multivelocidad

    • Es una mejoría a la técnica tradicional TDM

    • Capacidad para construir una conexión consistente de múltiples circuitos sincronizados.

    • Provee un mejor nivel de flexibilidad a un costo del incremento de complejidad de los conmutadores.

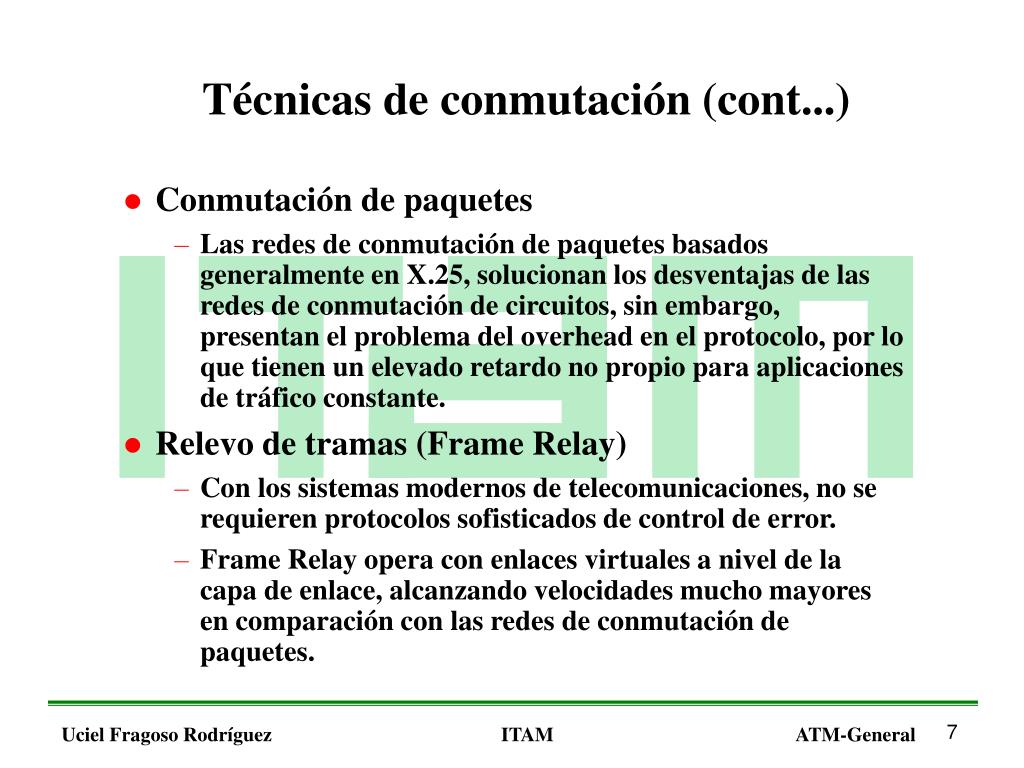

T cnicas de conmutaci n cont1

Técnicas de conmutación (cont...)

  • Conmutación de paquetes

    • Las redes de conmutación de paquetes basados generalmente en X.25, solucionan los desventajas de las redes de conmutación de circuitos, sin embargo, presentan el problema del overhead en el protocolo, por lo que tienen un elevado retardo no propio para aplicaciones de tráfico constante.

  • Relevo de tramas (Frame Relay)

    • Con los sistemas modernos de telecomunicaciones, no se requieren protocolos sofisticados de control de error.

    • Frame Relay opera con enlaces virtuales a nivel de la capa de enlace, alcanzando velocidades mucho mayores en comparación con las redes de conmutación de paquetes.


T cnicas de conmutaci n cont2

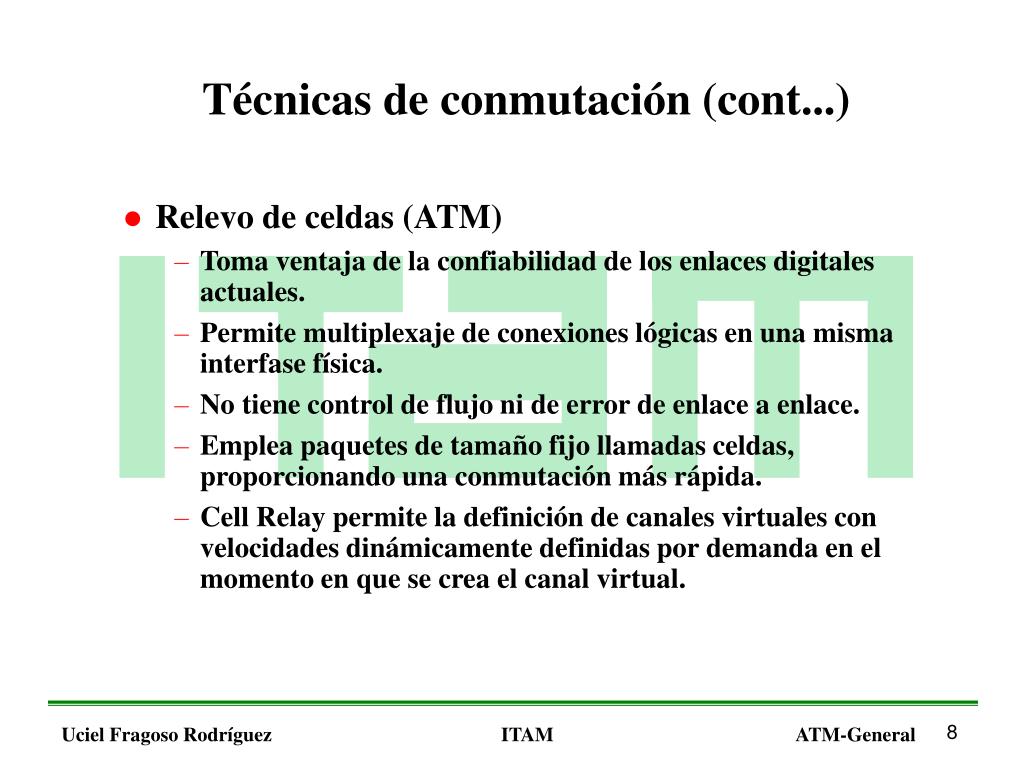

Técnicas de conmutación (cont...)

  • Relevo de celdas (ATM)

    • Toma ventaja de la confiabilidad de los enlaces digitales actuales.

    • Permite multiplexaje de conexiones lógicas en una misma interfase física.

    • No tiene control de flujo ni de error de enlace a enlace.

    • Emplea paquetes de tamaño fijo llamadas celdas, proporcionando una conmutación más rápida.

    • Cell Relay permite la definición de canales virtuales con velocidades dinámicamente definidas por demanda en el momento en que se crea el canal virtual.


Clasificaci n de tr fico

Clasificación de tráfico

ATM

DATACOM

TELECOM

Tipo Tráfico

Longitud

Tipo conmutación

Intervalo

Tipo conexión

Entrega

Velocidad y medio

Acceso al medio

Datos

Paquete variable

Paquete

Ráfaga

Sin conexión

Mejor esfuerzo

Definido por

protocolo

Compartido

Voz

Trama fija

Circuito

Periódico

Con conexión

Garantizado

Definido por

canal

Dedicado

Datos, voz, video

Celda fija

Celda

Periódico

Con conexión

Def. por clases

Escalable según

la aplicación

Dedicado


Caracter sticas de atm

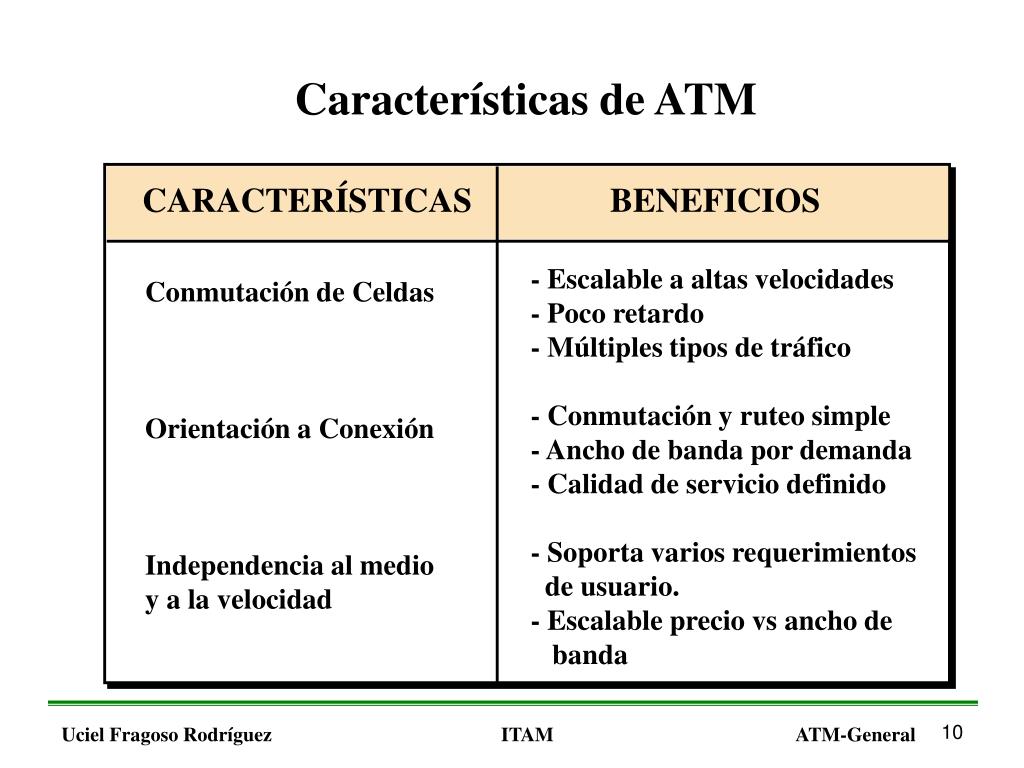

Características de ATM

CARACTERÍSTICAS

BENEFICIOS

- Escalable a altas velocidades

- Poco retardo

- Múltiples tipos de tráfico

- Conmutación y ruteo simple

- Ancho de banda por demanda

- Calidad de servicio definido

- Soporta varios requerimientos

de usuario.

- Escalable precio vs ancho de

banda

Conmutación de Celdas

Orientación a Conexión

Independencia al medio

y a la velocidad


Red integrada

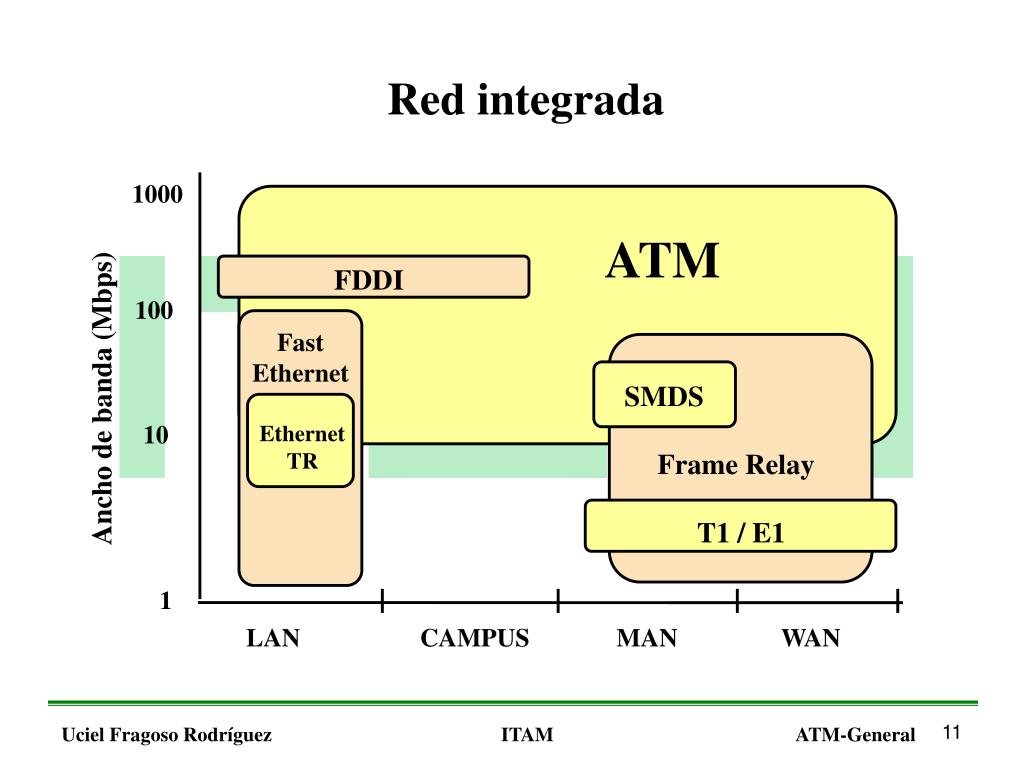

Red integrada

1000

ATM

FDDI

100

Fast

Ethernet

SMDS

Ancho de banda (Mbps)

10

Ethernet

TR

Frame Relay

T1 / E1

1

LAN

CAMPUS

MAN

WAN


Protocolos de atm

Protocolos de ATM

Plano administración

Plano

control

Plano

usuario

Capas

superiores

Capas

superiores

Capa de adaptación

ATM (AAL)

Capa ATM

Capa Física


Pila de protocolos atm

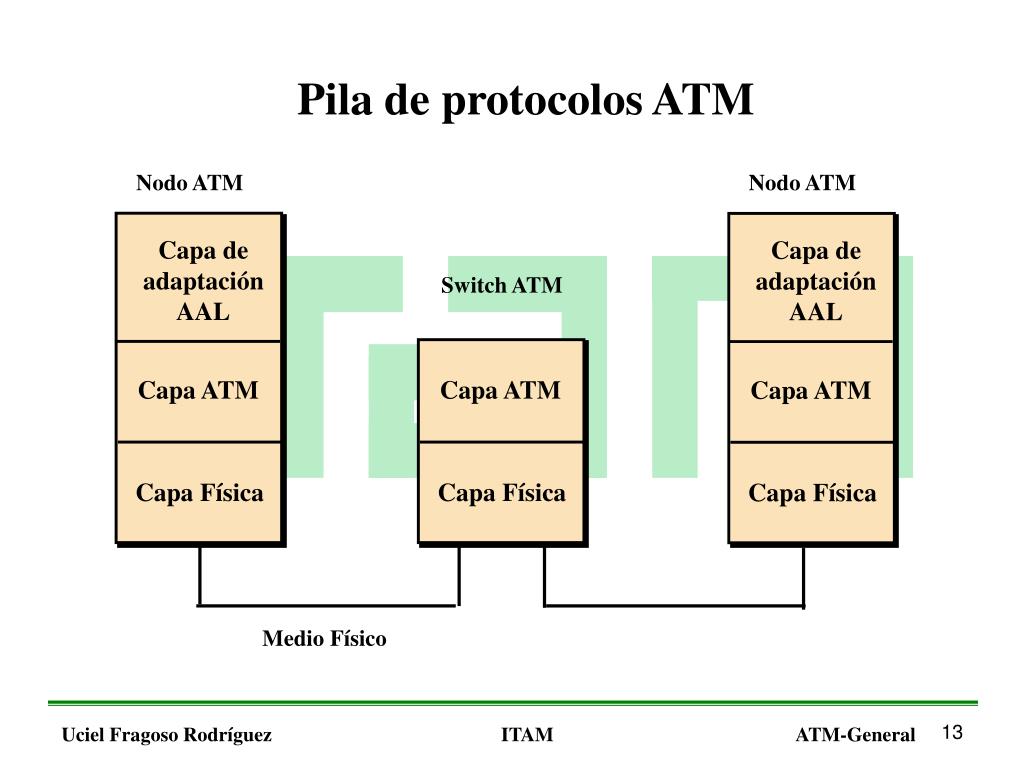

Pila de protocolos ATM

Nodo ATM

Nodo ATM

Capa de

adaptación

AAL

Capa de

adaptación

AAL

Switch ATM

Capa ATM

Capa ATM

Capa ATM

Capa Física

Capa Física

Capa Física

Medio Físico


Funciones de las capas atm

Funciones de las capas ATM

Convergencia

CS

AAL

Segmentación y reensamble

SAR

Control de flujo genérico

Manejo de encabezado

Translación VPI/VCI

Multiplexaje / demultiplexaje

ATM

Capa

Admon.

Desacoplamiento de celdas

HEC (Header Error Control)

Delineación de celdas

Transmisión de tramas físicas

TC

Capa

Física

Temporización del bit

Medio físico

PM


Interfases atm

Interfases ATM

UNI

público

switch

ATM

público

switch

ATM

NNI

público

UNI

privado

UNI

público

switch

ATM

público

Ruteador

NNI

privado

B-ICI

DXI

NNI

privado

Carrier

ATM

público

DSU

ATM

switch

ATM

LAN

WAN
