6048031

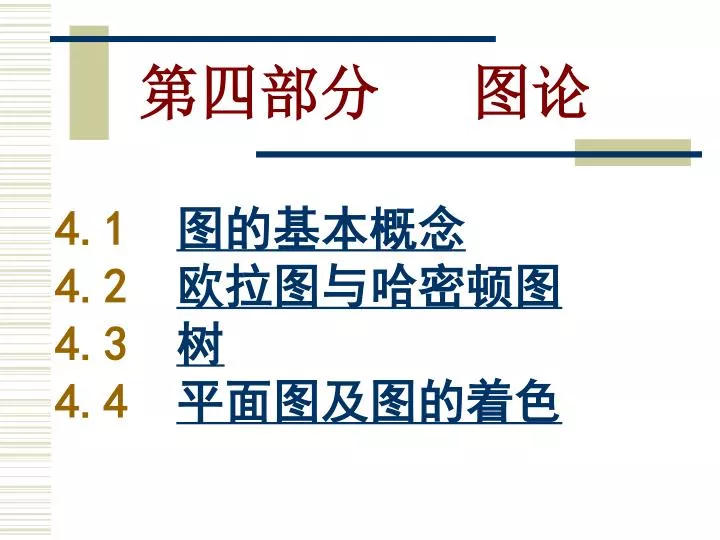

第四部分 图论

4.1 图的基本概念

4.2 欧拉图与哈密顿图

4.3 树

4.4 平面图及图的着色


6048031

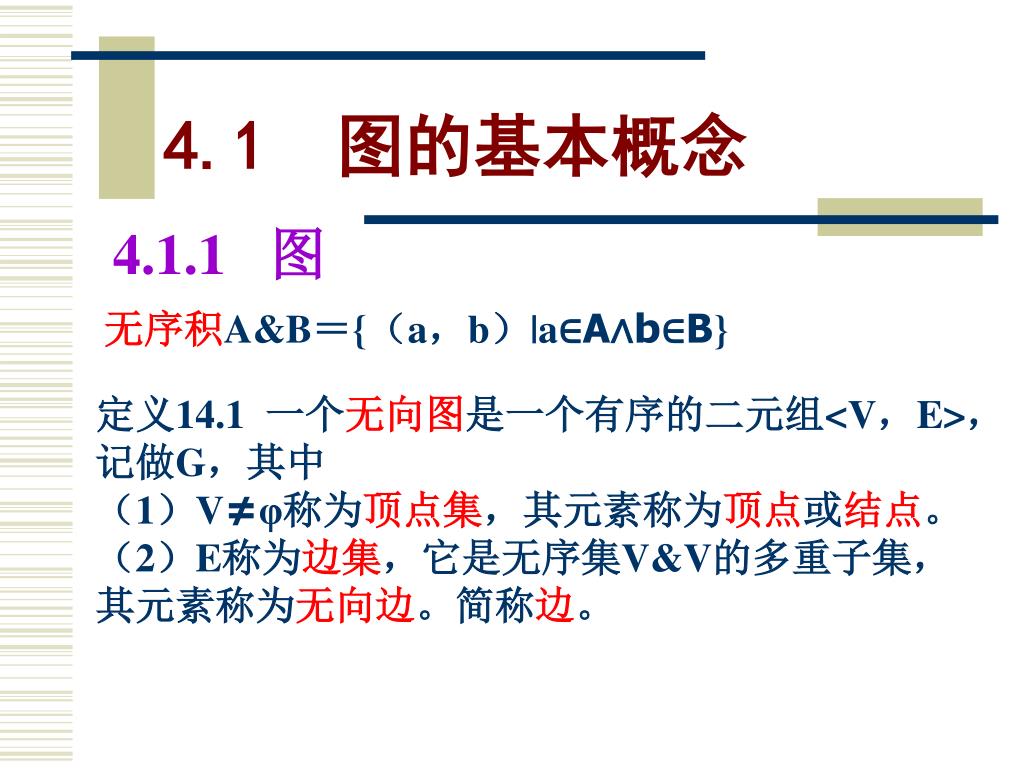

4.1 图的基本概念

4.1.1 图

无序积A&B={(a,b)|a∈A∧b∈B}

定义14.1 一个无向图是一个有序的二元组<V,E>,记做G,其中

(1)V≠φ称为顶点集,其元素称为顶点或结点。

(2)E称为边集,它是无序集V&V的多重子集,其元素称为无向边。简称边。


6048031

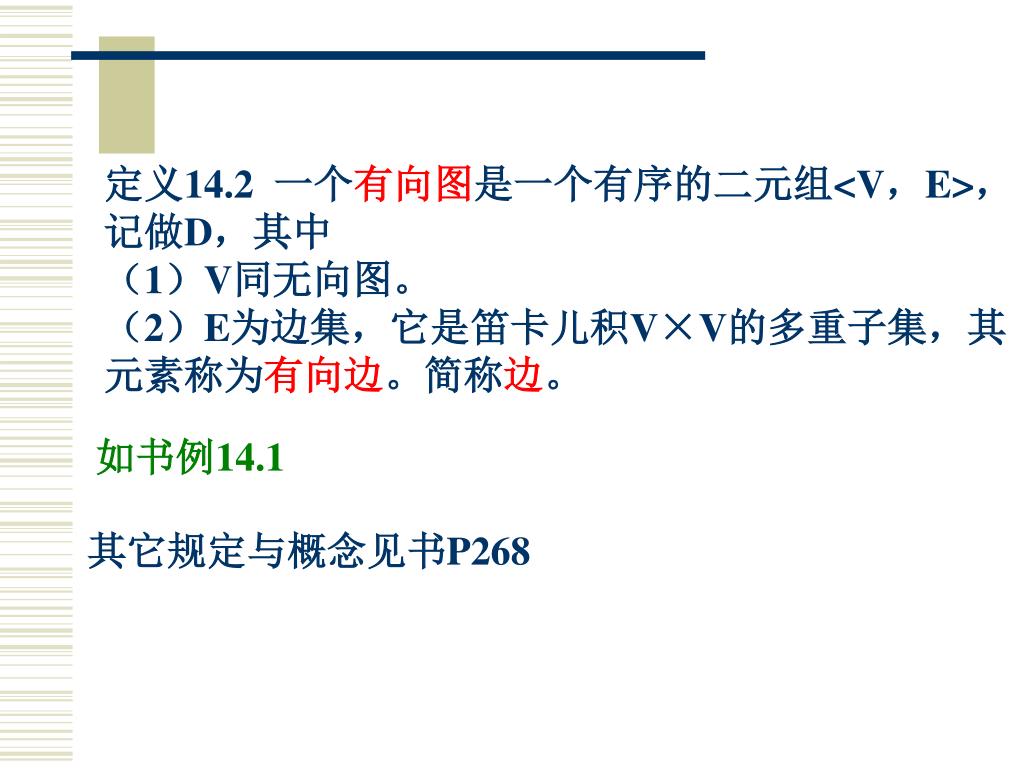

定义14.2 一个有向图是一个有序的二元组<V,E>,记做D,其中

(1)V同无向图。

(2)E为边集,它是笛卡儿积V×V的多重子集,其元素称为有向边。简称边。

如书例14.1

其它规定与概念见书P268


6048031

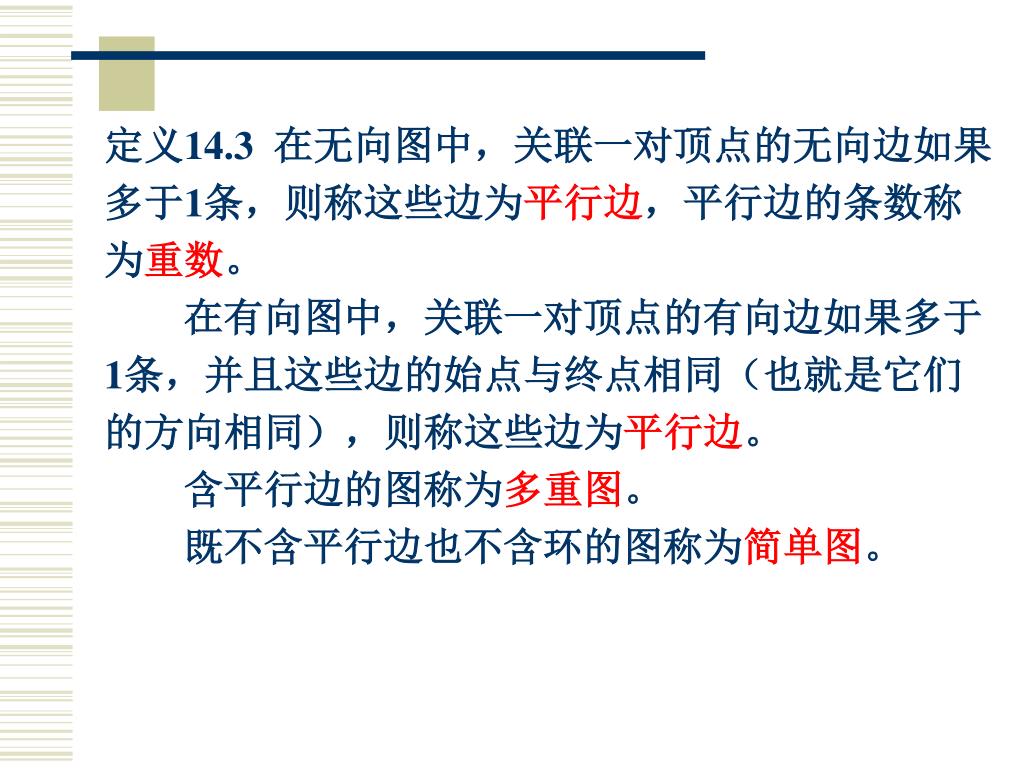

定义14.3 在无向图中,关联一对顶点的无向边如果多于1条,则称这些边为平行边,平行边的条数称为重数。

在有向图中,关联一对顶点的有向边如果多于1条,并且这些边的始点与终点相同(也就是它们的方向相同),则称这些边为平行边。

含平行边的图称为多重图。

既不含平行边也不含环的图称为简单图。


6048031

定义14.4 设G=<V,E>为一无向图,∀v∈V,称v作为边的端点次数之和为v的度数,简记为度,记做dG(v),在不发生混淆时,简记为d(v)。设D=<V,E>为有向图,∀v∈V,称v作为边的始点的次数之和为v的出度,记做 ,简记 。称v作为边的终点的次数之和为v的入度,记做 ,简记作 , 称为v的度数,记做d(v)。

悬挂顶点,悬挂边

偶度(奇度)顶点


6048031

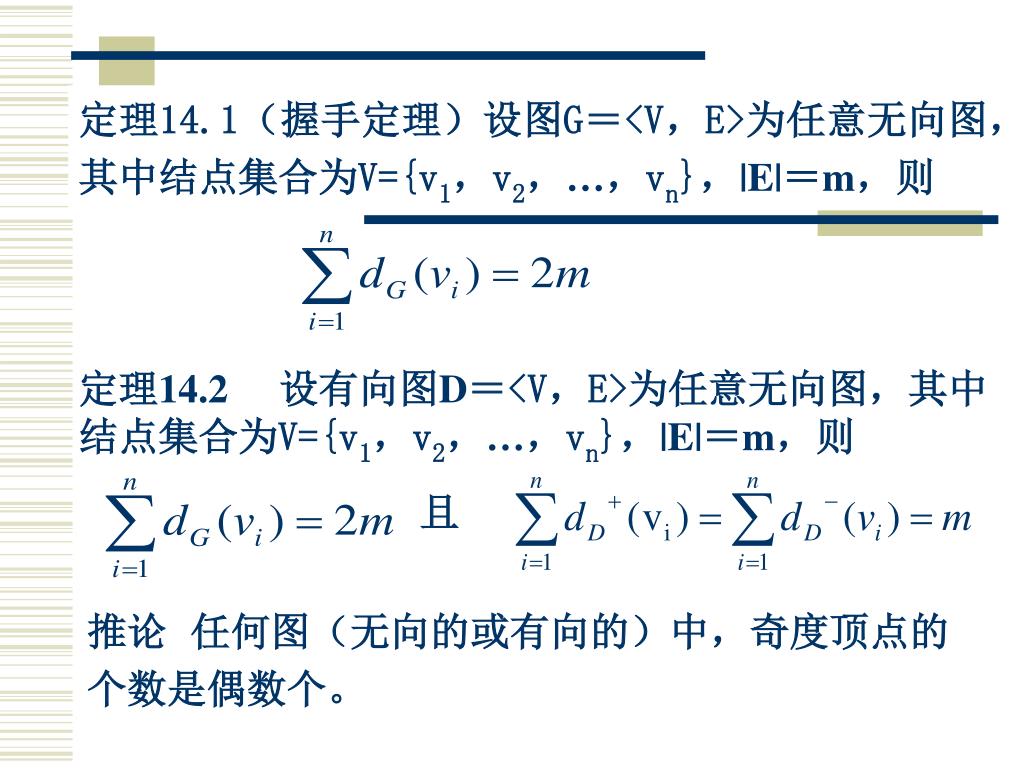

定理14.1(握手定理)设图G=<V,E>为任意无向图,其中结点集合为V={v1,v2,…,vn},|E|=m,则

定理14.2 设有向图D=<V,E>为任意无向图,其中结点集合为V={v1,v2,…,vn},|E|=m,则

推论 任何图(无向的或有向的)中,奇度顶点的个数是偶数个。


6048031

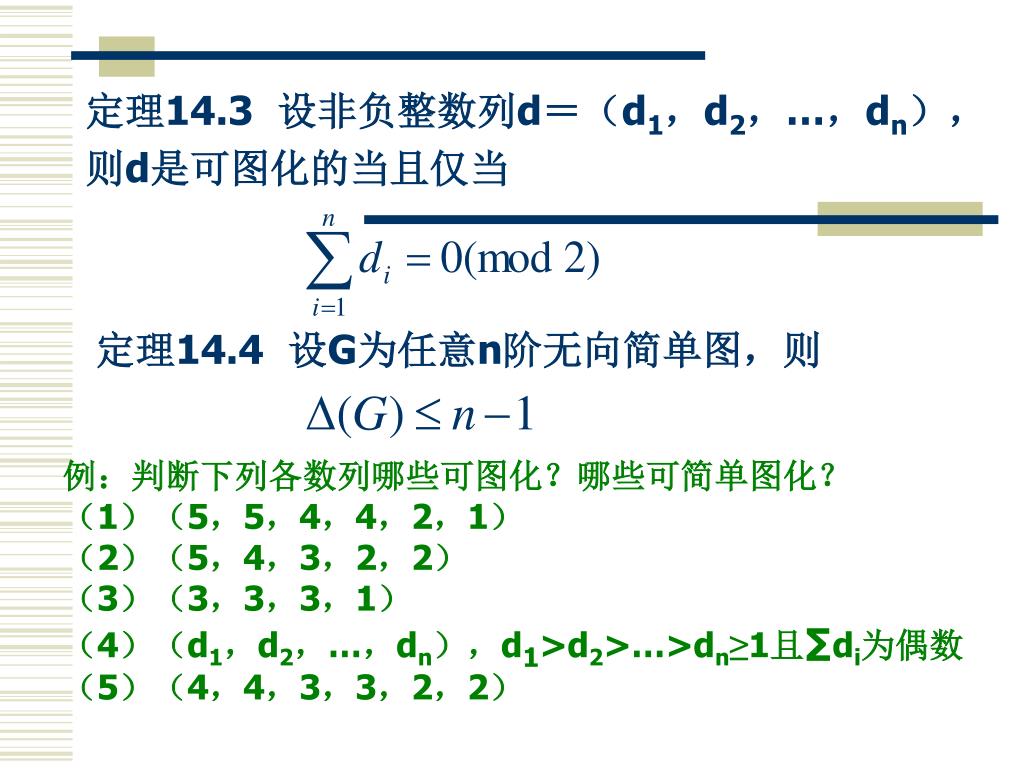

定理14.3 设非负整数列d=(d1,d2,…,dn),则d是可图化的当且仅当

定理14.4 设G为任意n阶无向简单图,则

例:判断下列各数列哪些可图化?哪些可简单图化?

(1)(5,5,4,4,2,1)

(2)(5,4,3,2,2)

(3)(3,3,3,1)

(4)(d1,d2,…,dn),d1>d2>…>dn≥1且∑di为偶数

(5)(4,4,3,3,2,2)


6048031

4

c

d

2

3

1

b

a

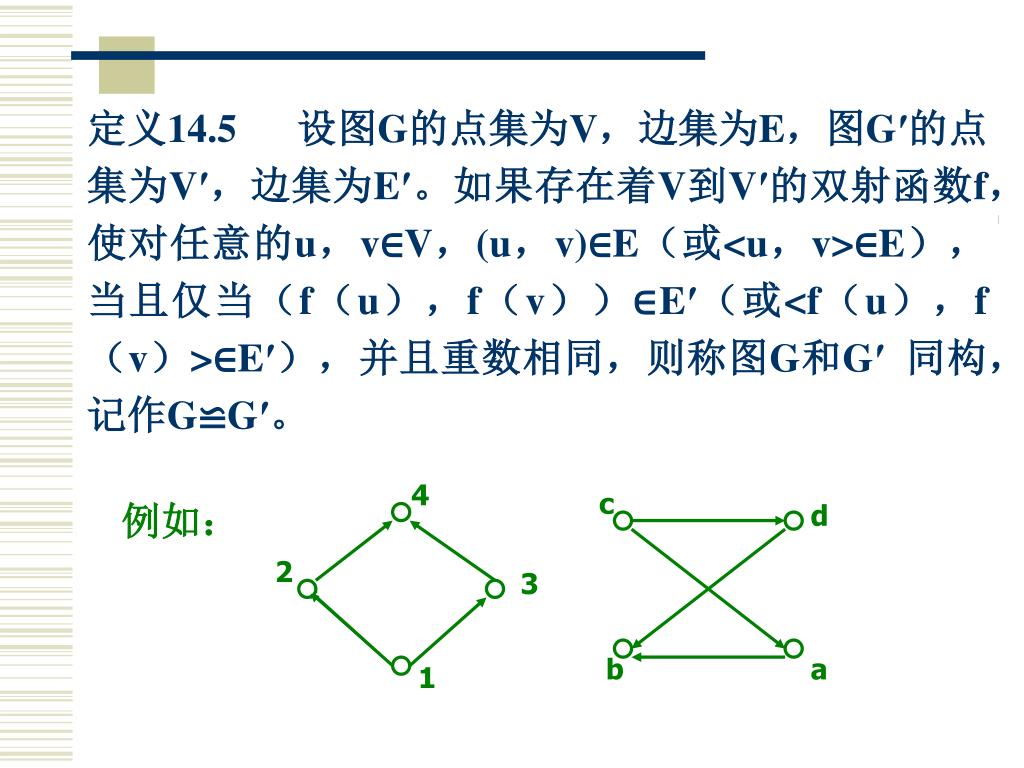

定义14.5 设图G的点集为V,边集为E,图G′的点集为V′,边集为E′。如果存在着V到V′的双射函数f,使对任意的u,v∈V,(u,v)∈E(或<u,v>∈E),当且仅当(f(u),f(v))∈E′(或<f(u),f(v)>∈E′),并且重数相同,则称图G和G′ 同构,记作G≌G′。

例如:


6048031

定义14.6 设G为n阶无向简单图,如果任意两个不同的结点之间都有一条边关联,则称G为n阶无向完全图,简称n阶完全图,记作Kn(n≥1)。

设D为n阶有向简单图,若D中每个顶点都邻接到其余n-1个顶点,又邻接于其余的n-1个顶点,则称D是n阶有向完全图。

设D为n阶有向简单图,若D的基图为n阶无向完全图Kn,则称D是n阶竞赛图。

如书图14.4

易知:n阶无向完全图,n阶有向完全图,n阶竞赛图的边数分别为


6048031

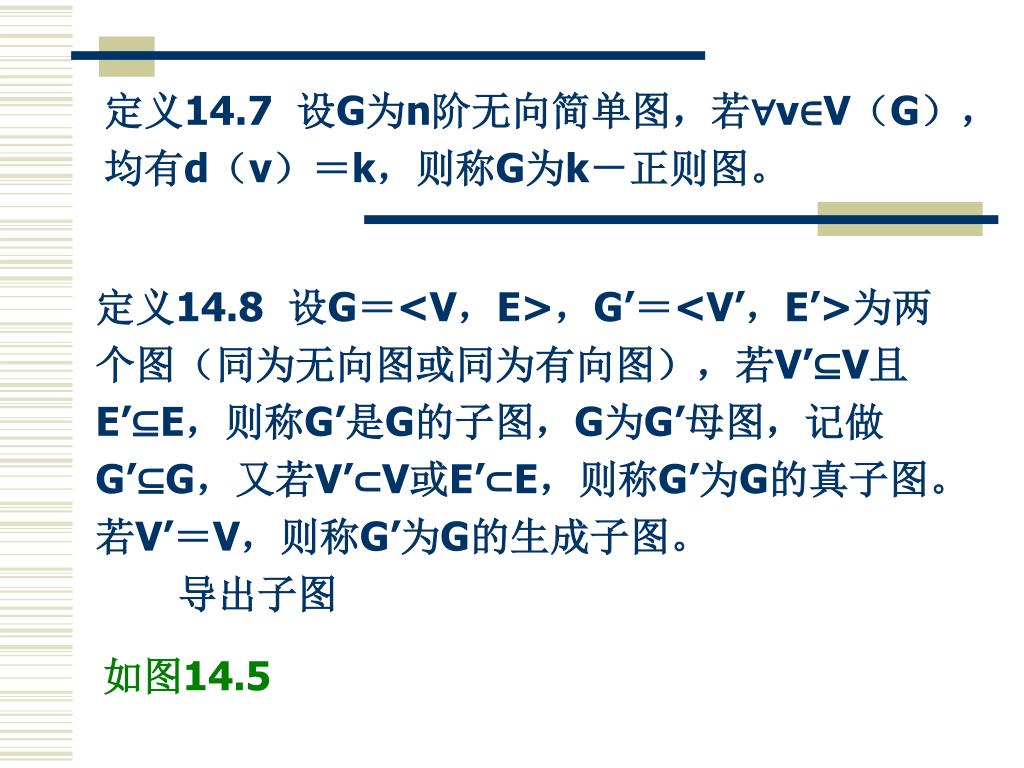

定义14.7 设G为n阶无向简单图,若∀v∈V(G),均有d(v)=k,则称G为k-正则图。

定义14.8 设G=<V,E>,G’=<V’,E’>为两个图(同为无向图或同为有向图),若V’⊆V且E’⊆E,则称G’是G的子图,G为G’母图,记做G’⊆G,又若V’⊂V或E’⊂E,则称G’为G的真子图。若V’=V,则称G’为G的生成子图。

导出子图

如图14.5


6048031

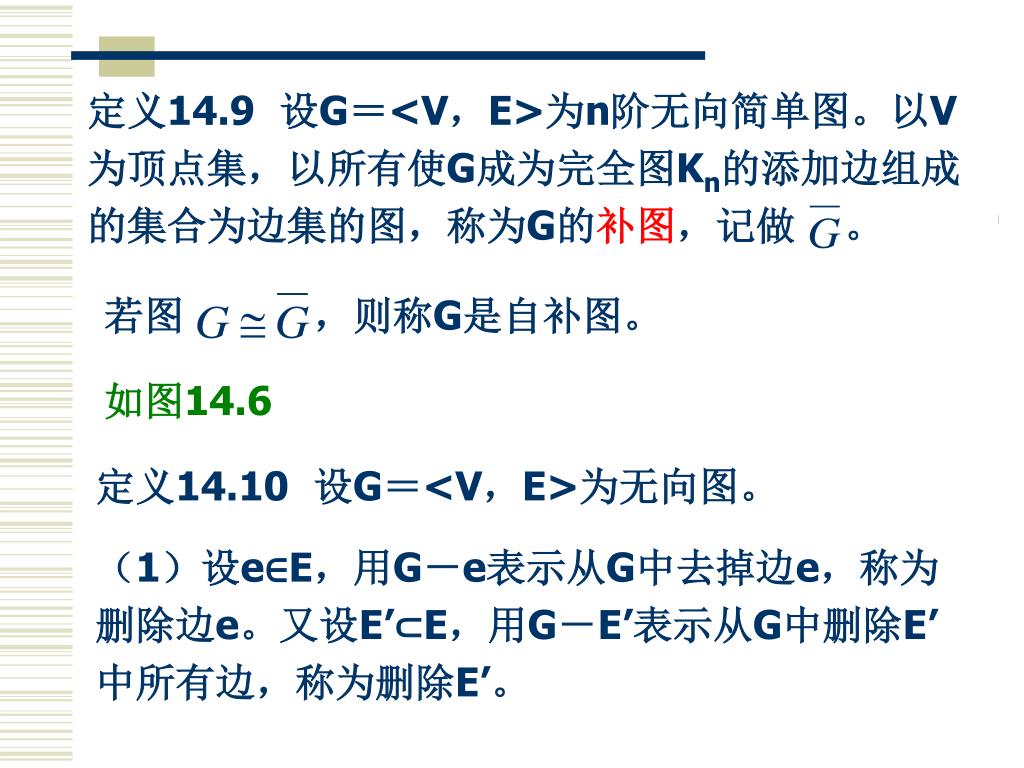

定义14.9 设G=<V,E>为n阶无向简单图。以V为顶点集,以所有使G成为完全图Kn的添加边组成的集合为边集的图,称为G的补图,记做 。

若图 ,则称G是自补图。

如图14.6

定义14.10 设G=<V,E>为无向图。

(1)设e∈E,用G-e表示从G中去掉边e,称为删除边e。又设E’⊂E,用G-E’表示从G中删除E’中所有边,称为删除E’。


6048031

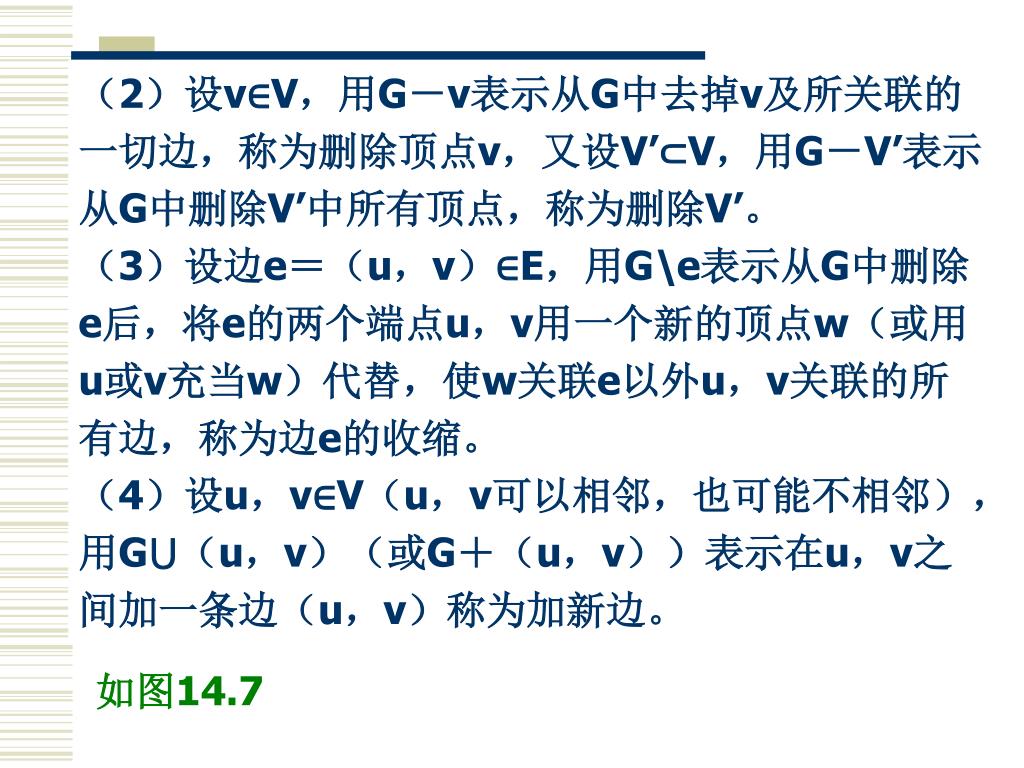

(2)设v∈V,用G-v表示从G中去掉v及所关联的一切边,称为删除顶点v,又设V’⊂V,用G-V’表示从G中删除V’中所有顶点,称为删除V’。

(3)设边e=(u,v)∈E,用G\e表示从G中删除e后,将e的两个端点u,v用一个新的顶点w(或用u或v充当w)代替,使w关联e以外u,v关联的所有边,称为边e的收缩。

(4)设u,v∈V(u,v可以相邻,也可能不相邻),用G⋃(u,v)(或G+(u,v))表示在u,v之间加一条边(u,v)称为加新边。

如图14.7


6048031

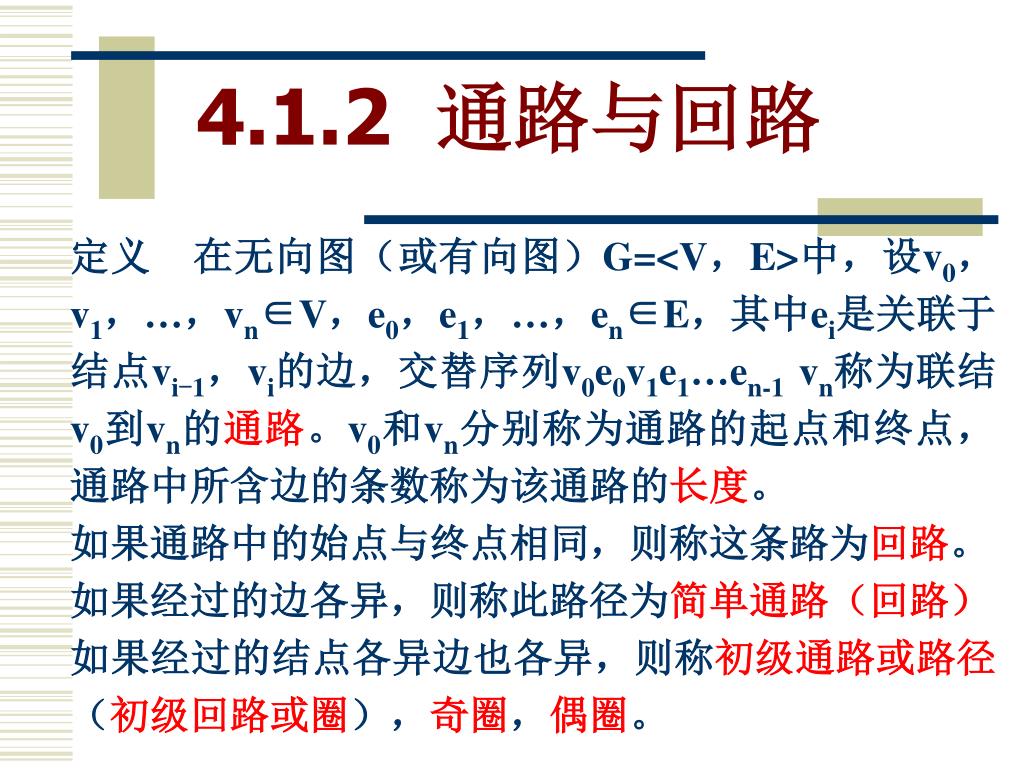

4.1.2 通路与回路

定义在无向图(或有向图)G=<V,E>中,设v0,v1,…,vn∈V,e0,e1,…,en∈E,其中ei是关联于结点vi-1,vi的边,交替序列v0e0v1e1…en-1 vn称为联结v0到vn的通路。v0和vn分别称为通路的起点和终点,通路中所含边的条数称为该通路的长度。

如果通路中的始点与终点相同,则称这条路为回路。

如果经过的边各异,则称此路径为简单通路(回路)

如果经过的结点各异边也各异,则称初级通路或路径(初级回路或圈),奇圈,偶圈。


6048031

复杂通路(复杂回路)

更简单的表示法:

(1)只用边的序列表示通路(回路)。

(2)在简单图中可以只用顶点表示通路(回路)。

定理14.5 在n阶无向图G中,如果存在一条从vi到vj的通路,则从vi到vj必有一条长度小于或等于n-1的通路。

推论 在n阶无向图G中,如果从vi到vj存在一条通路,则从vi到vj必有一条长度小于或等于n-1的初级通路(或路径)。


6048031

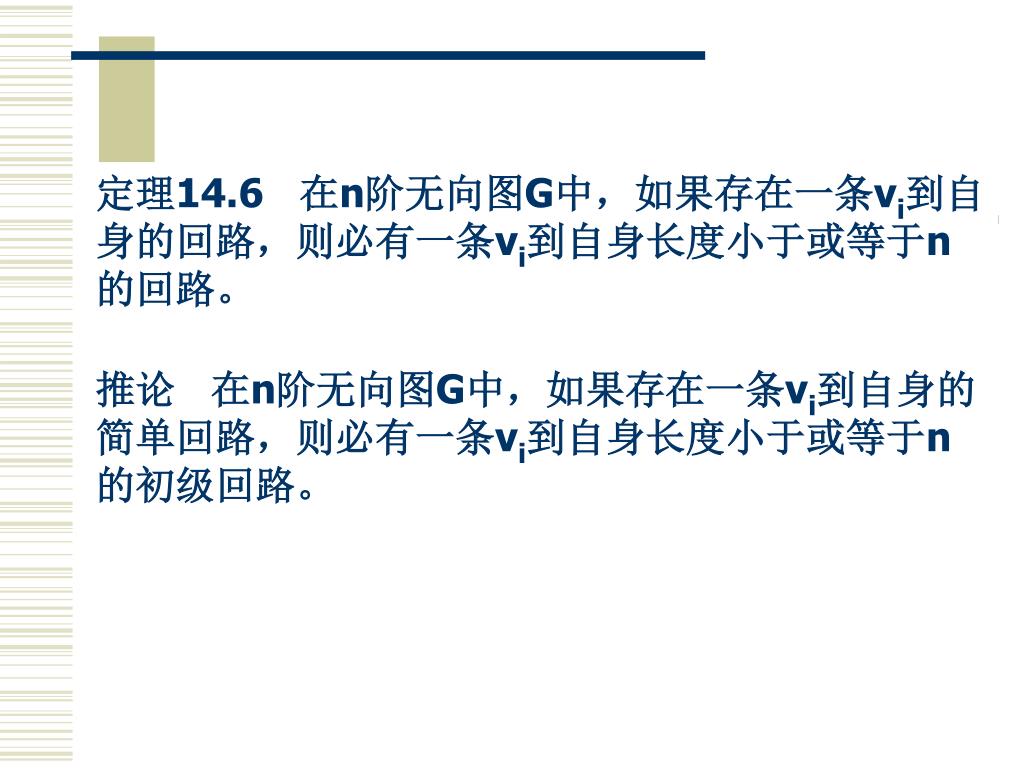

定理14.6 在n阶无向图G中,如果存在一条vi到自身的回路,则必有一条vi到自身长度小于或等于n的回路。

推论 在n阶无向图G中,如果存在一条vi到自身的简单回路,则必有一条vi到自身长度小于或等于n的初级回路。


6048031

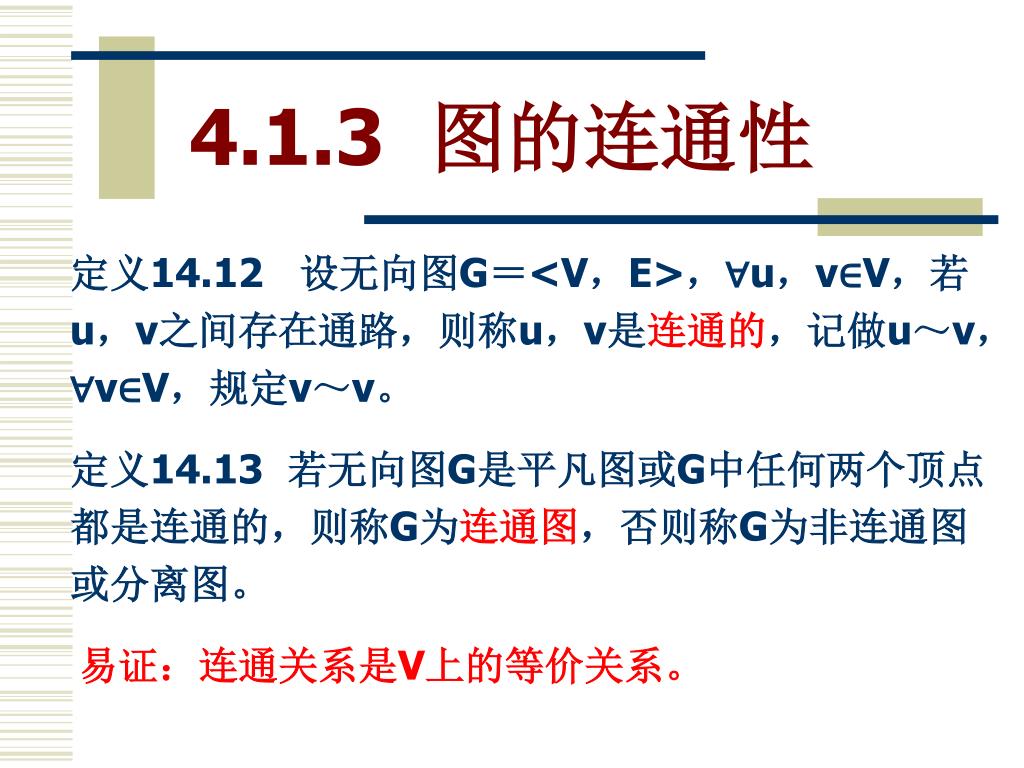

4.1.3 图的连通性

定义14.12 设无向图G=<V,E>,∀u,v∈V,若u,v之间存在通路,则称u,v是连通的,记做u~v,∀v∈V,规定v~v。

定义14.13 若无向图G是平凡图或G中任何两个顶点都是连通的,则称G为连通图,否则称G为非连通图或分离图。

易证:连通关系是V上的等价关系。


6048031

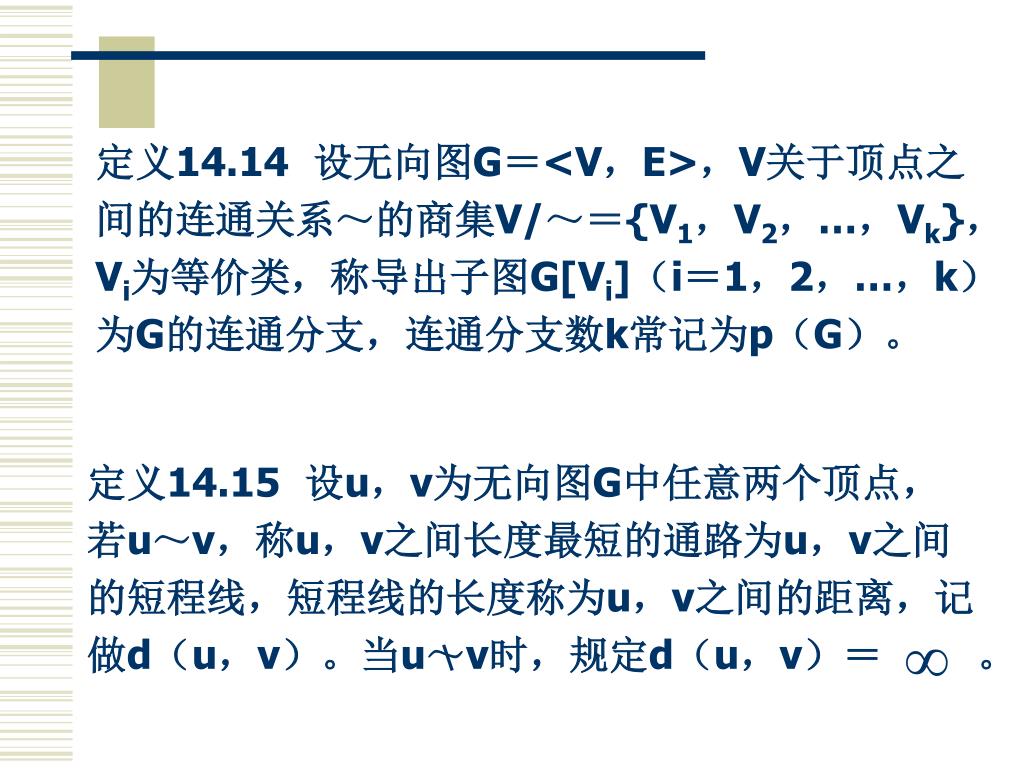

定义14.15 设u,v为无向图G中任意两个顶点,若u~v,称u,v之间长度最短的通路为u,v之间的短程线,短程线的长度称为u,v之间的距离,记做d(u,v)。当u~v时,规定d(u,v)= 。

定义14.14 设无向图G=<V,E>,V关于顶点之间的连通关系~的商集V/~={V1,V2,…,Vk},Vi为等价类,称导出子图G[Vi](i=1,2,…,k)为G的连通分支,连通分支数k常记为p(G)。


6048031

距离有以下性质:

(1)d(u,v)≥0,u=v时,等号成立。

(2)具有对称性:d(u,v)=d(v,u)

(3)满足三角不等式:∀u,v,w∈V(G),则d(u,v)+d(v,w)≥d(u,w)

定义14.16 设无向图G=<V,E>,若存在V’⊂V,且V’≠Ф,使得p(G-V’)>p(G),而对于任意的V’’⊂V’,均有p(G-V’’)=p(G),则称V’是G的点割集,若V’是单元集,即V’={v},则称v为割点。

如图14.8


6048031

定义14.17 设无向图G=<V,E>,若存在E’⊂E,且E’≠Ф,使得p(G-E’)>p(G),而对于任意的E’’⊂E’,均有p(G-E’’)=p(G),则称E’是G的边割集,若E’是单元集,即E’={e},则称e为割边或桥。

如上例

定义14.18 设G为无向连通图且不含完全图作为子图,则称κ(G)=min{|V’||V’为G的点割集}为G的点连通度,简称连通度。规定完全图Kn的点连通度为n-1,又规定非连通图的点连通度为0。又若κ(G)≥k,则称G是k-连通图。


6048031

定义14.19 设G为无向连通图,则称λ(G)=min{|E’||E’为G的边割集}为G的边连通度。规定完全图Kn的边连通度为n-1,非连通图的边连通度为0。又若λ(G)≥r,则称G是r边-连通图。

见书例14.6

定理14.7 对于任何无向图G,有

κ(G)≤λ(G)≤δ(G)


6048031

定义14.20 在有向图D=<V,E>中,若从结点u到v有通路,则称u可达v,记做u→v。

规定u总是可达自身的,即u→u。

若u→v且v→u,则称uv相互可达,记做u↔v。则u↔u 。

定义14.21 在有向图D=<V,E>中,任意结点u,v,若u→v,称u到v长度最短的通路为u到v的短程线,短程线的长度为u到v的距离,记做d<u,v>。


6048031

定义14.22 设D=<V,E>为一个有向图,若D的基图是连通图,则称D是弱连通图,简称为连通图。

若任意的u,v∈V,u→v或v→u,则称D是单向连通图。

若均有u↔v,则称D是强连通图。

如书图14.11

定理14.8 设有向图D=<V,E>,V={v1,v2,…,vn}。D是强连通图当且仅当D中存在经过每个顶点至少一次的回路。


6048031

定理11.9 设D是n阶有向图,D是单向连通图当且仅当D中存在经过每个顶点至少一次的通路。

定义14.23 若无向图G的点集V可以划分成两个子集V1和V2(V1∪V2=V,V1∩V2=Ø)并使图中每一条边的端点一个在V1中,另一个在V2中,则称图G为二部图(或偶图),V1,V2称为互补顶点子集,G记作(V1,V2,E)。又若G是二部图,且V1中的每一个结点都与V2中的每一个结点邻接,则称G为完全二部图,记作Kr,s,其中r=|V1|,s=|V2|。

如书图14.13


6048031

定理14.10 一个无向图G=<V,E>是二部图当且仅当G中无奇数长度的回路。


6048031

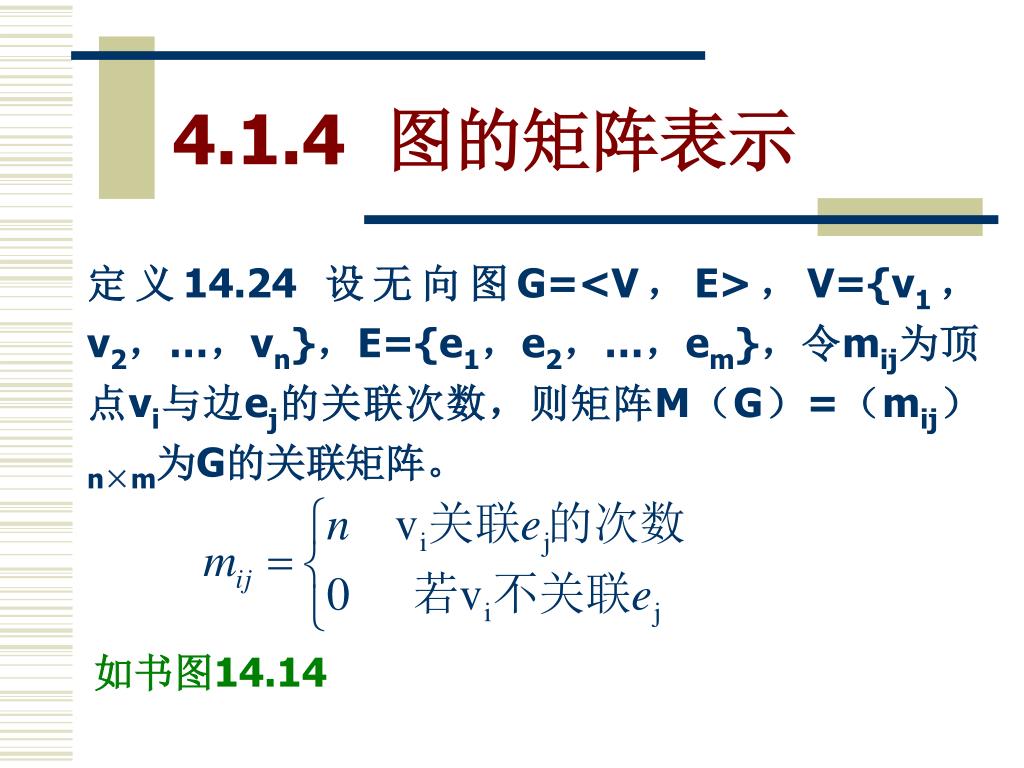

4.1.4 图的矩阵表示

定义14.24 设无向图G=<V,E>,V={v1,v2,…,vn},E={e1,e2,…,em},令mij为顶点vi与边ej的关联次数,则矩阵M(G)=(mij)n×m为G的关联矩阵。

如书图14.14


6048031

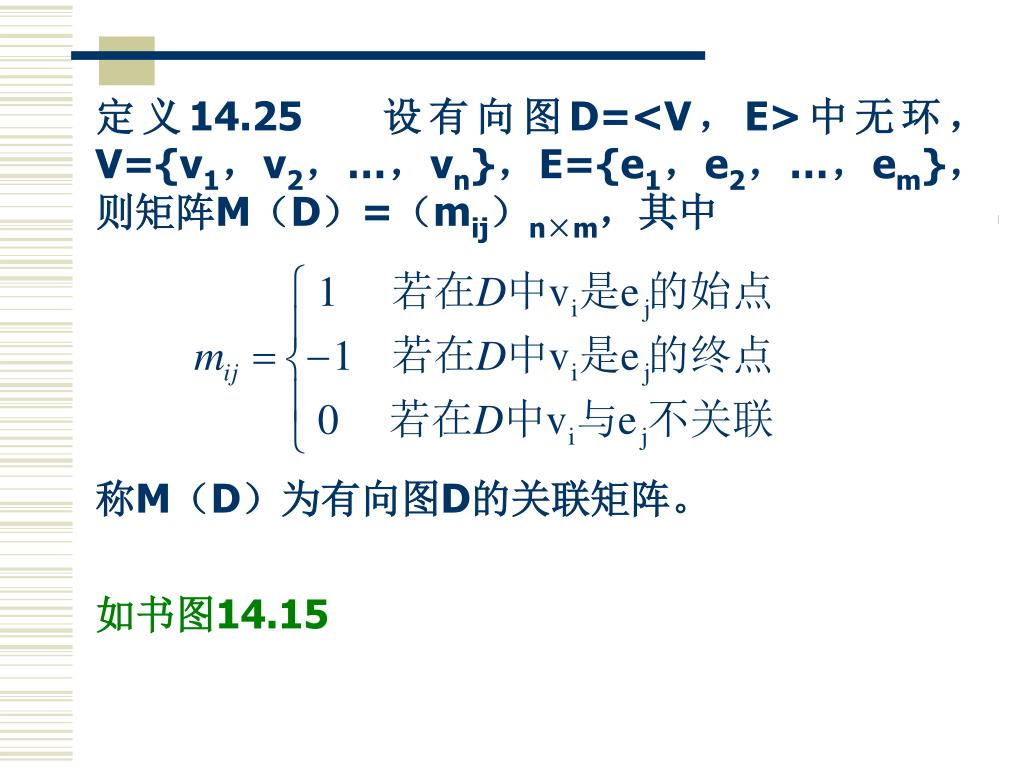

定义14.25 设有向图D=<V,E>中无环,V={v1,v2,…,vn},E={e1,e2,…,em},则矩阵M(D)=(mij)n×m,其中

称M(D)为有向图D的关联矩阵。

如书图14.15


6048031

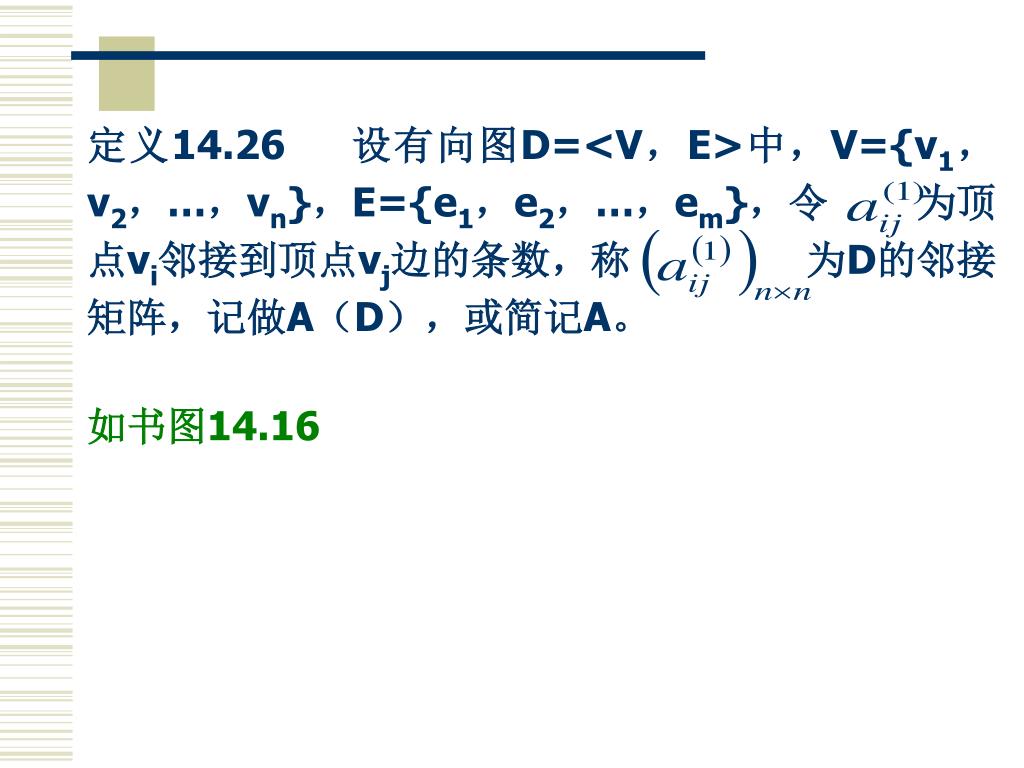

定义14.26 设有向图D=<V,E>中,V={v1,v2,…,vn},E={e1,e2,…,em},令 为顶点vi邻接到顶点vj边的条数,称 为D的邻接矩阵,记做A(D),或简记A。

如书图14.16


6048031

定义14.27 设有向图D=<V,E>,V={v1,v2,…,vn}令

则称矩阵(pij)n×n为图D的可达矩阵。记作P(D),简记为P。


6048031

2

l1

1

l4

l5

l2

4

3

l3

例:如下图


4 1 5

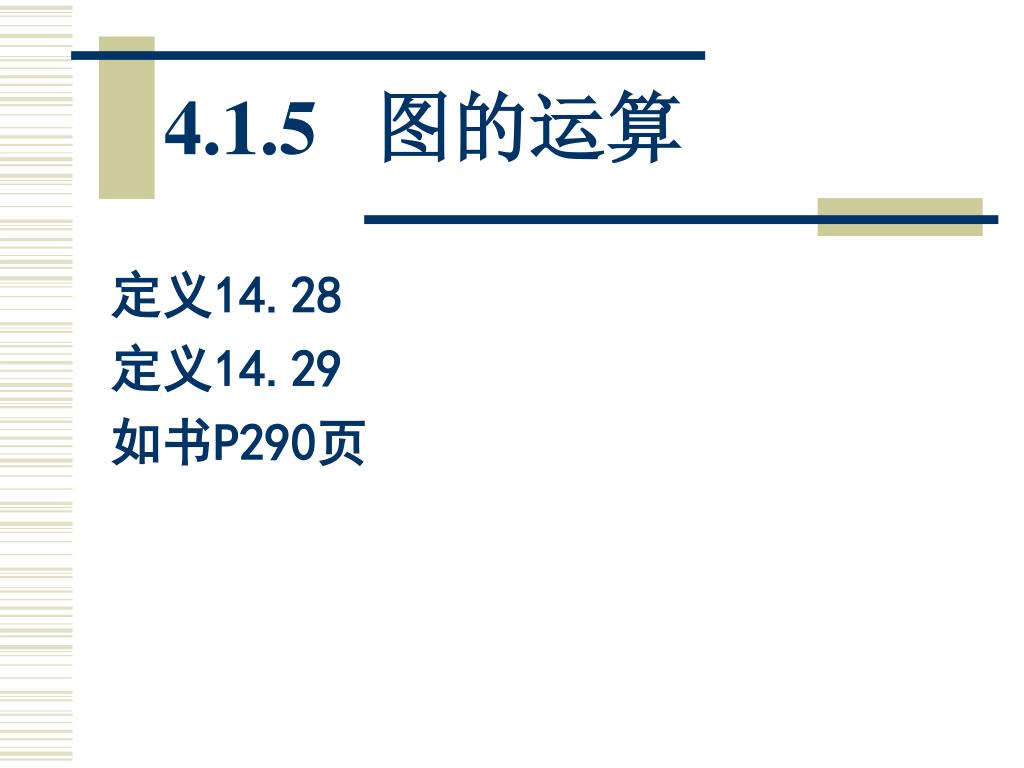

4.1.5 图的运算

定义14.28

定义14.29

如书P290页


6048031

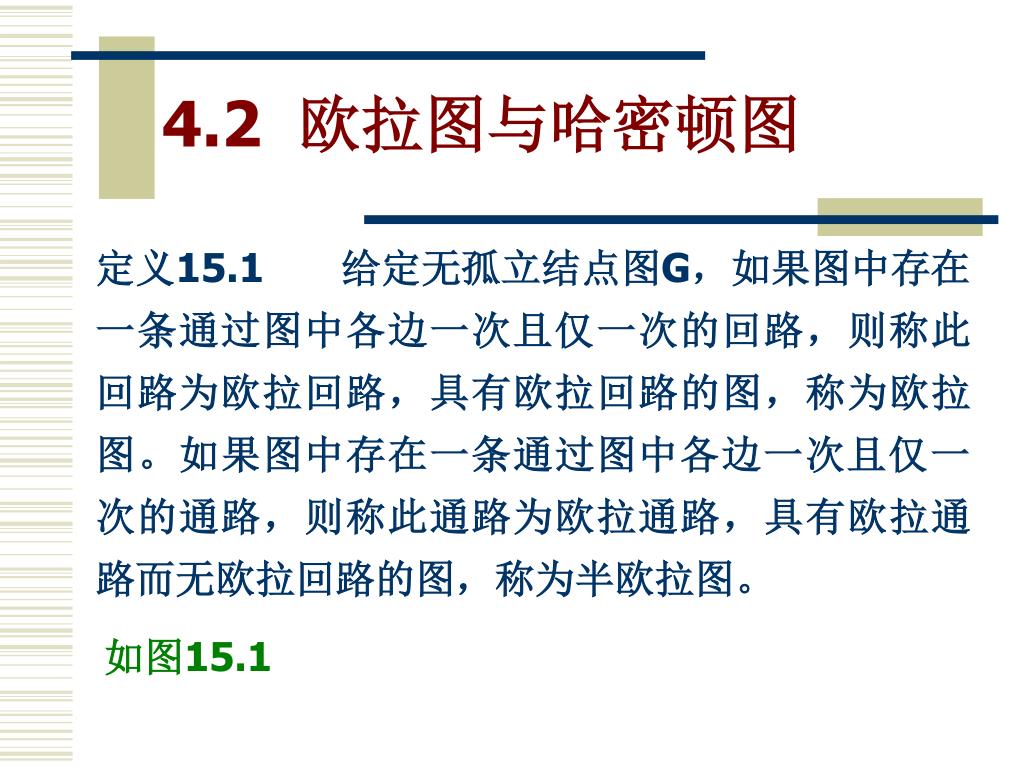

4.2 欧拉图与哈密顿图

定义15.1 给定无孤立结点图G,如果图中存在一条通过图中各边一次且仅一次的回路,则称此回路为欧拉回路,具有欧拉回路的图,称为欧拉图。如果图中存在一条通过图中各边一次且仅一次的通路,则称此通路为欧拉通路,具有欧拉通路而无欧拉回路的图,称为半欧拉图。

如图15.1


6048031

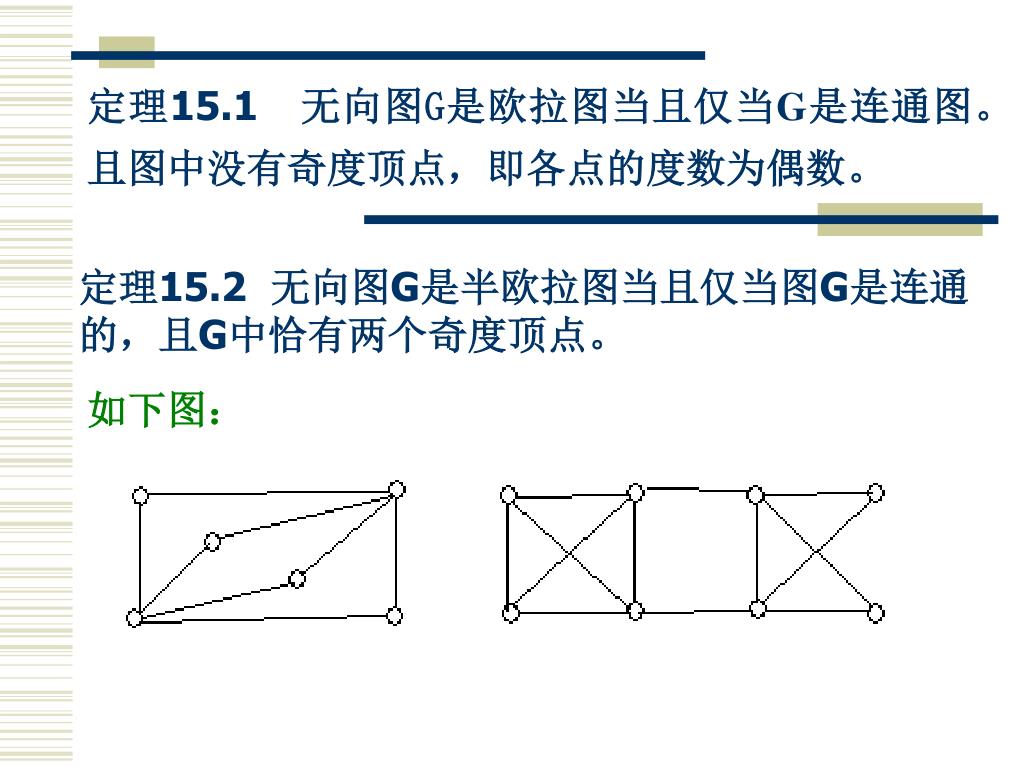

定理15.1无向图G是欧拉图当且仅当G是连通图。且图中没有奇度顶点,即各点的度数为偶数。

定理15.2 无向图G是半欧拉图当且仅当图G是连通的,且G中恰有两个奇度顶点。

如下图:


6048031

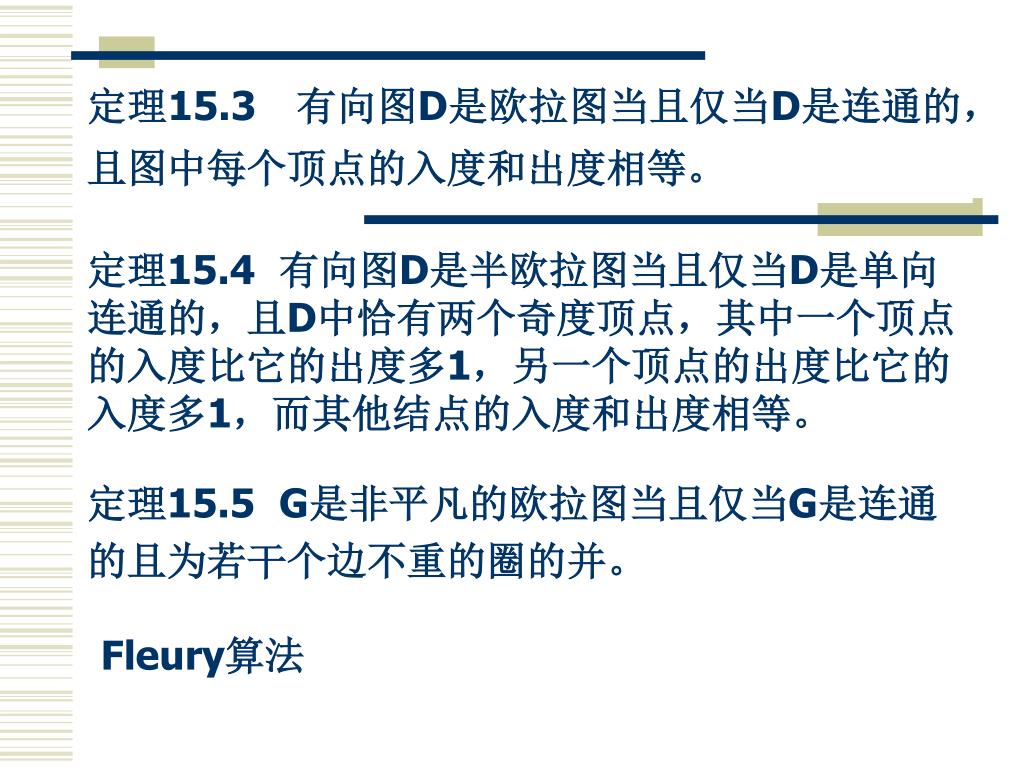

定理15.3 有向图D是欧拉图当且仅当D是连通的,且图中每个顶点的入度和出度相等。

定理15.4 有向图D是半欧拉图当且仅当D是单向连通的,且D中恰有两个奇度顶点,其中一个顶点的入度比它的出度多1,另一个顶点的出度比它的入度多1,而其他结点的入度和出度相等。

定理15.5 G是非平凡的欧拉图当且仅当G是连通的且为若干个边不重的圈的并。

Fleury算法


6048031

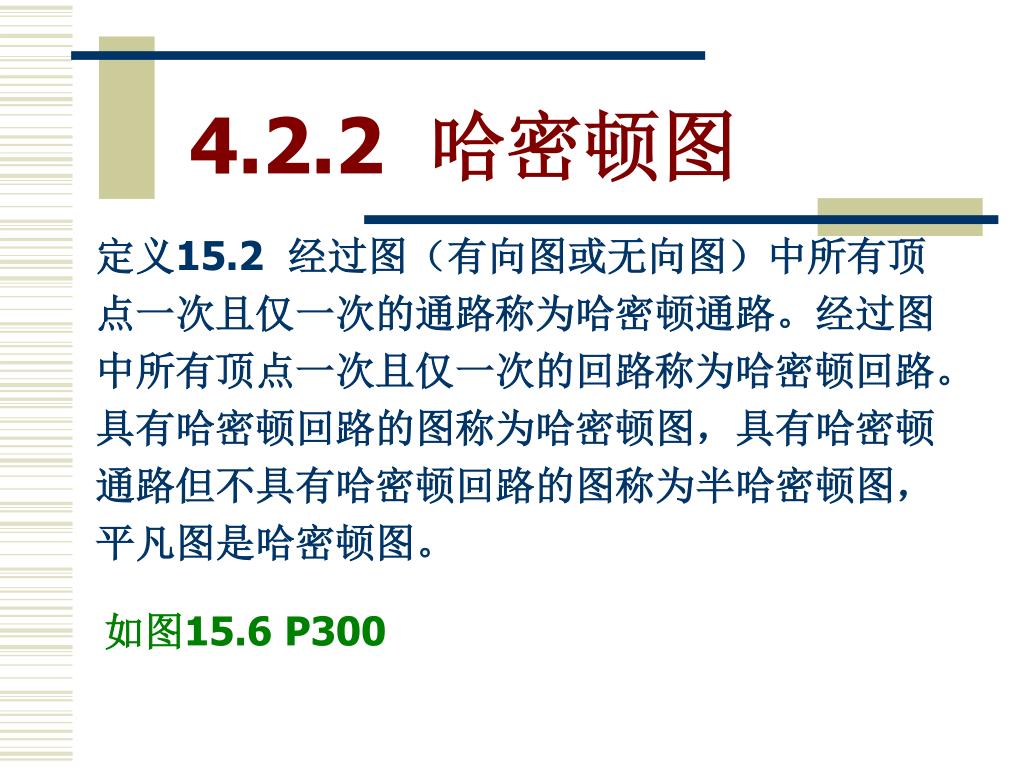

4.2.2 哈密顿图

定义15.2 经过图(有向图或无向图)中所有顶点一次且仅一次的通路称为哈密顿通路。经过图中所有顶点一次且仅一次的回路称为哈密顿回路。具有哈密顿回路的图称为哈密顿图,具有哈密顿通路但不具有哈密顿回路的图称为半哈密顿图,平凡图是哈密顿图。

如图15.6 P300


6048031

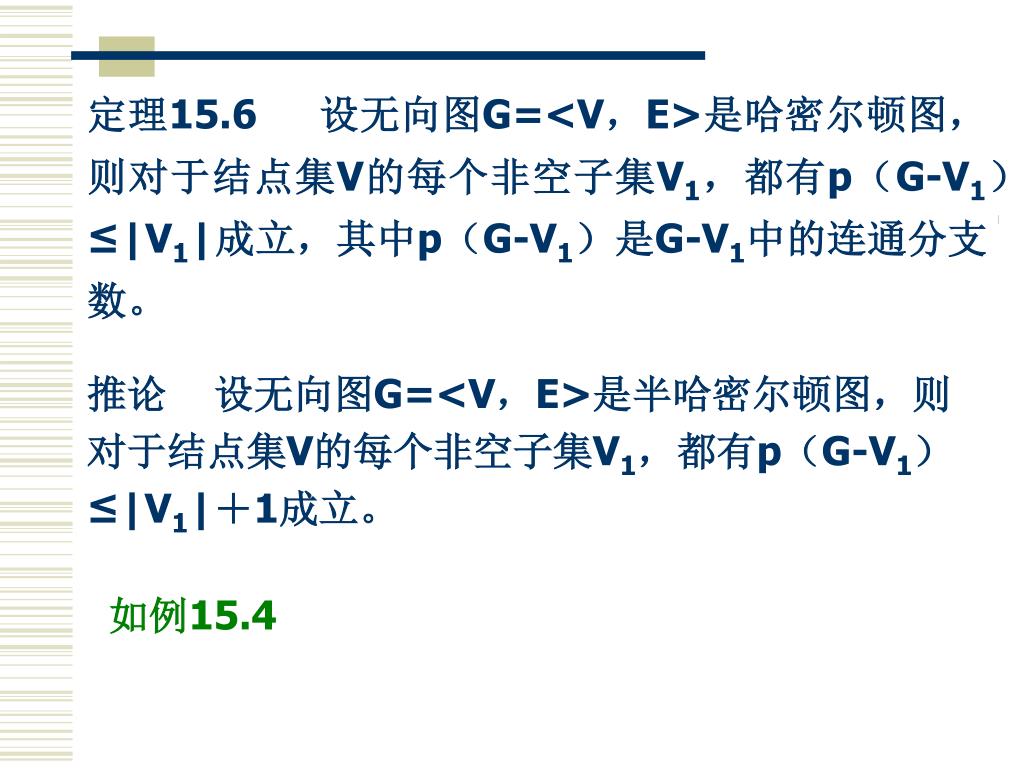

定理15.6设无向图G=<V,E>是哈密尔顿图,则对于结点集V的每个非空子集V1,都有p(G-V1)≤|V1|成立,其中p(G-V1)是G-V1中的连通分支数。

推论 设无向图G=<V,E>是半哈密尔顿图,则对于结点集V的每个非空子集V1,都有p(G-V1)≤|V1|+1成立。

如例15.4


6048031

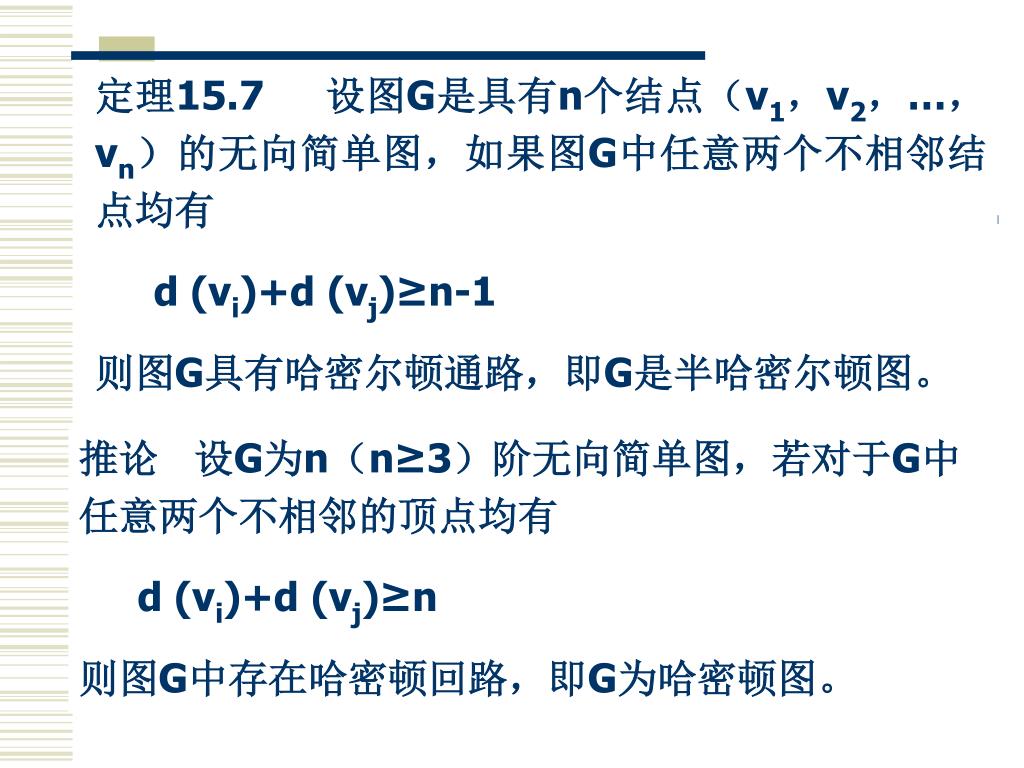

定理15.7 设图G是具有n个结点(v1,v2,…,vn)的无向简单图,如果图G中任意两个不相邻结点均有

d (vi)+d (vj)≥n-1

则图G具有哈密尔顿通路,即G是半哈密尔顿图。

推论 设G为n(n≥3)阶无向简单图,若对于G中任意两个不相邻的顶点均有

d (vi)+d (vj)≥n

则图G中存在哈密顿回路,即G为哈密顿图。


6048031

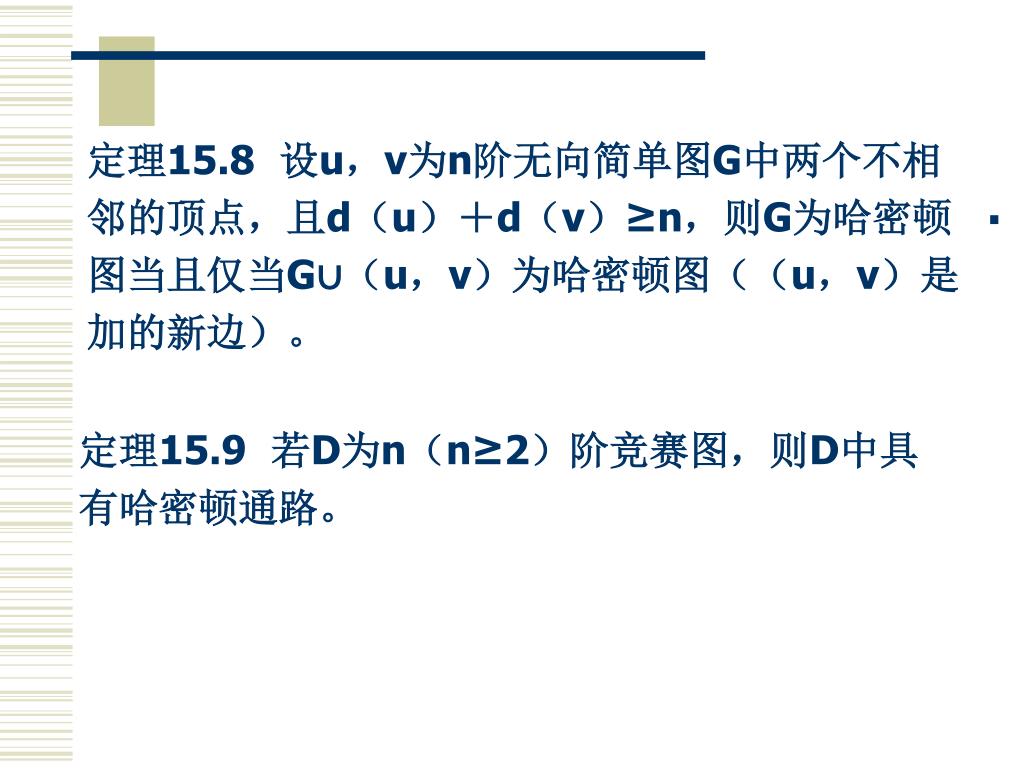

定理15.8 设u,v为n阶无向简单图G中两个不相邻的顶点,且d(u)+d(v)≥n,则G为哈密顿图当且仅当G∪(u,v)为哈密顿图((u,v)是加的新边)。

定理15.9 若D为n(n≥2)阶竞赛图,则D中具有哈密顿通路。


4 2 3

4.2.3 带权图与货郎担问题

定义15.3 给定图G=<V,E>(G为有向图或无向图),设W:E→R(R为实数集),对G中任意的边e=(vi,vj)(或<vi,vj>),设W(e)=wij,称实数wij为边e上的权,并将wij标注在边e上,称G为带权图,此时常将带权图G记做<V,E,W>。设G‘是G子集,称∑W(e)为G’的权,并记做W(G‘),即W(G‘)=∑W(e)。


6048031

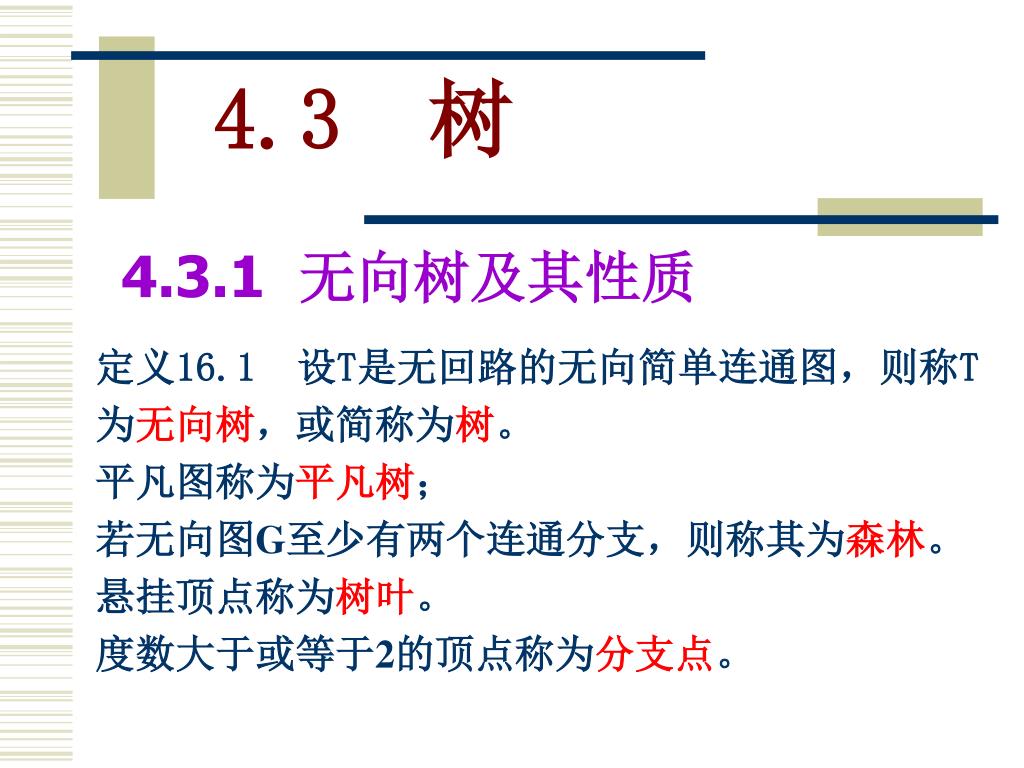

4.3 树

4.3.1 无向树及其性质

定义16.1 设T是无回路的无向简单连通图,则称T为无向树,或简称为树。

平凡图称为平凡树;

若无向图G至少有两个连通分支,则称其为森林。

悬挂顶点称为树叶。

度数大于或等于2的顶点称为分支点。


6048031

图1

图2

如下图:


6048031

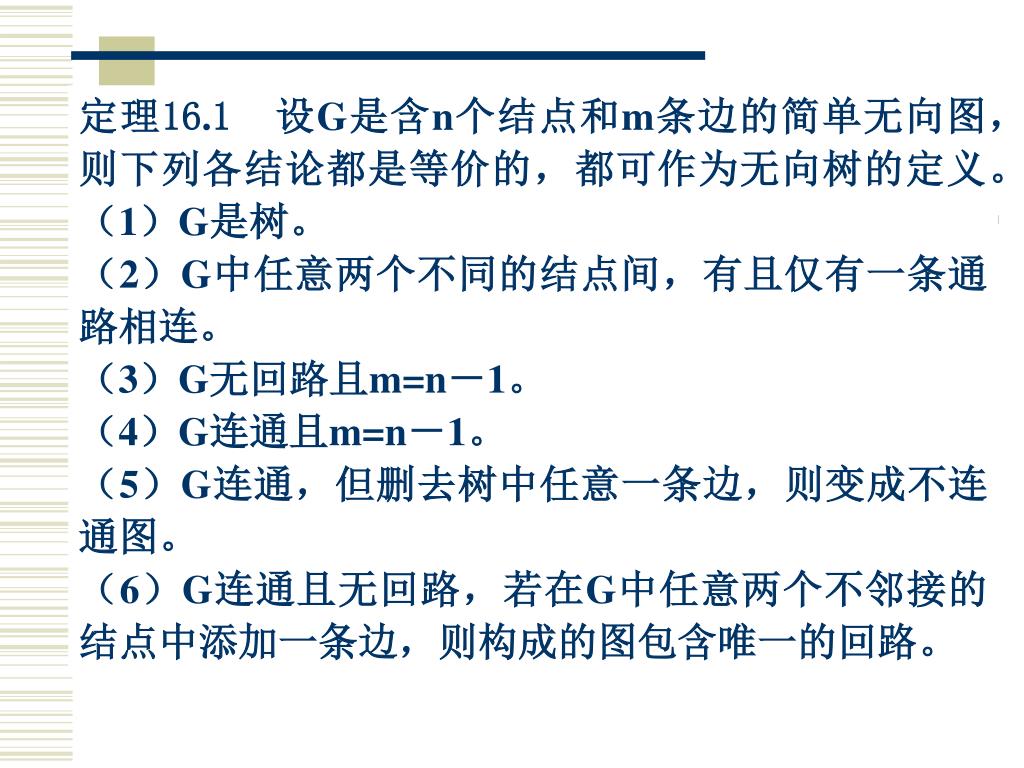

定理16.1 设G是含n个结点和m条边的简单无向图,则下列各结论都是等价的,都可作为无向树的定义。

(1)G是树。

(2)G中任意两个不同的结点间,有且仅有一条通路相连。

(3)G无回路且m=n-1。

(4)G连通且m=n-1。

(5)G连通,但删去树中任意一条边,则变成不连通图。

(6)G连通且无回路,若在G中任意两个不邻接的结点中添加一条边,则构成的图包含唯一的回路。


6048031

定理16.2 设T是n阶非平凡的无向树,则T中至少有两片树叶。


6048031

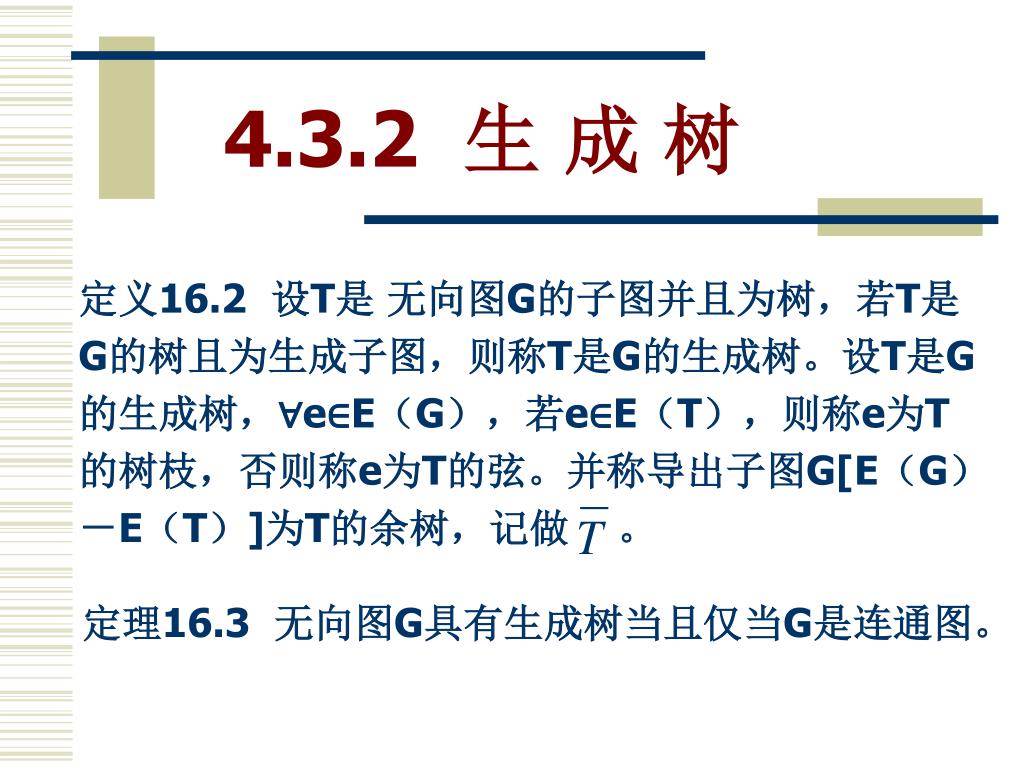

定义16.2 设T是 无向图G的子图并且为树,若T是G的树且为生成子图,则称T是G的生成树。设T是G的生成树,∀e∈E(G),若e∈E(T),则称e为T的树枝,否则称e为T的弦。并称导出子图G[E(G)-E(T)]为T的余树,记做 。

4.3.2 生 成 树

定理16.3 无向图G具有生成树当且仅当G是连通图。


6048031

推论3 设T是连通图G的一棵生成树, 为T的余树,C为G中任意一个圈,则

推论1 设G为n阶m条边的无向连通图,则m≥n-1。

推论2 设G是n阶m条边的无向连通图,T为G的生成树,则T的余树中含有m-n+1条边(即T有m-n+1条弦)。


6048031

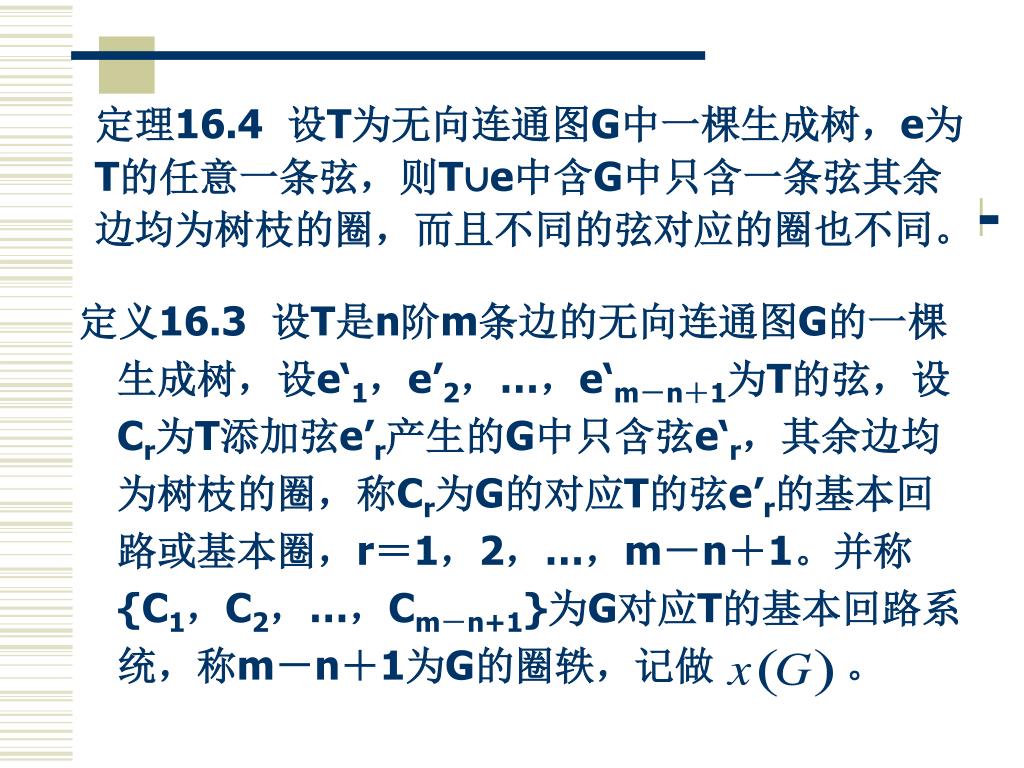

定理16.4 设T为无向连通图G中一棵生成树,e为T的任意一条弦,则T∪e中含G中只含一条弦其余边均为树枝的圈,而且不同的弦对应的圈也不同。

定义16.3 设T是n阶m条边的无向连通图G的一棵生成树,设e‘1,e’2,…,e‘m-n+1为T的弦,设Cr为T添加弦e’r产生的G中只含弦e‘r,其余边均为树枝的圈,称Cr为G的对应T的弦e’r的基本回路或基本圈,r=1,2,…,m-n+1。并称{C1,C2,…,Cm-n+1}为G对应T的基本回路系统,称m-n+1为G的圈轶,记做 。


6048031

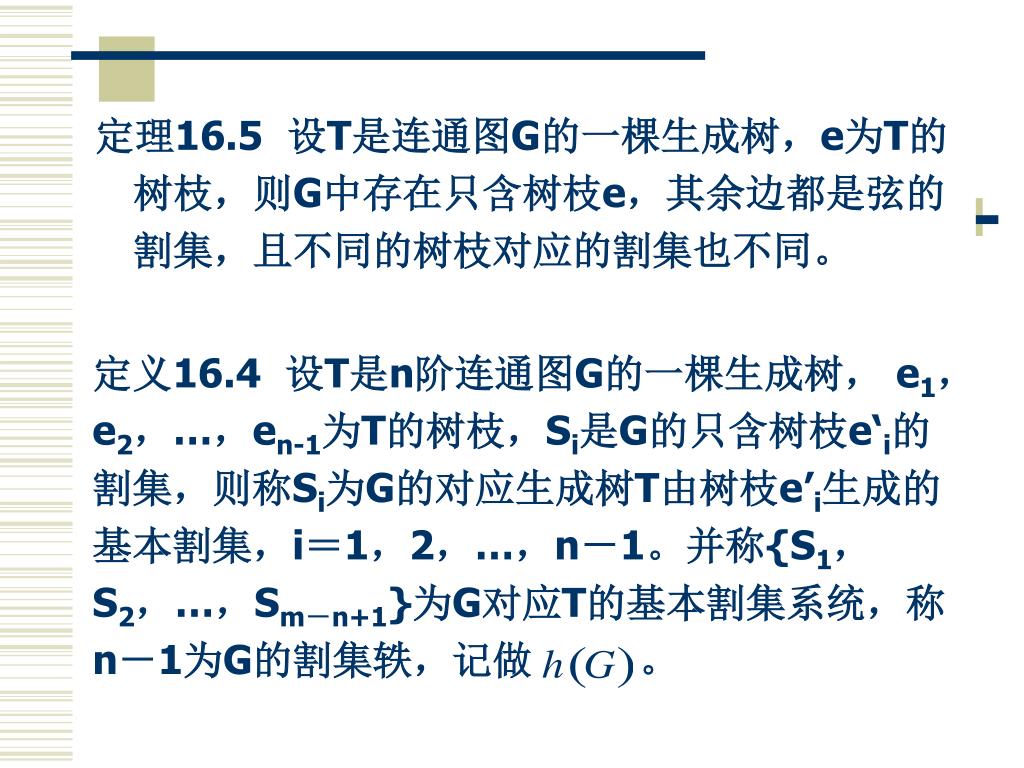

定义16.4 设T是n阶连通图G的一棵生成树, e1,e2,…,en-1为T的树枝,Si是G的只含树枝e‘i的割集,则称Si为G的对应生成树T由树枝e’i生成的基本割集,i=1,2,…,n-1。并称{S1,S2,…,Sm-n+1}为G对应T的基本割集系统,称n-1为G的割集轶,记做 。

定理16.5 设T是连通图G的一棵生成树,e为T的树枝,则G中存在只含树枝e,其余边都是弦的割集,且不同的树枝对应的割集也不同。


6048031

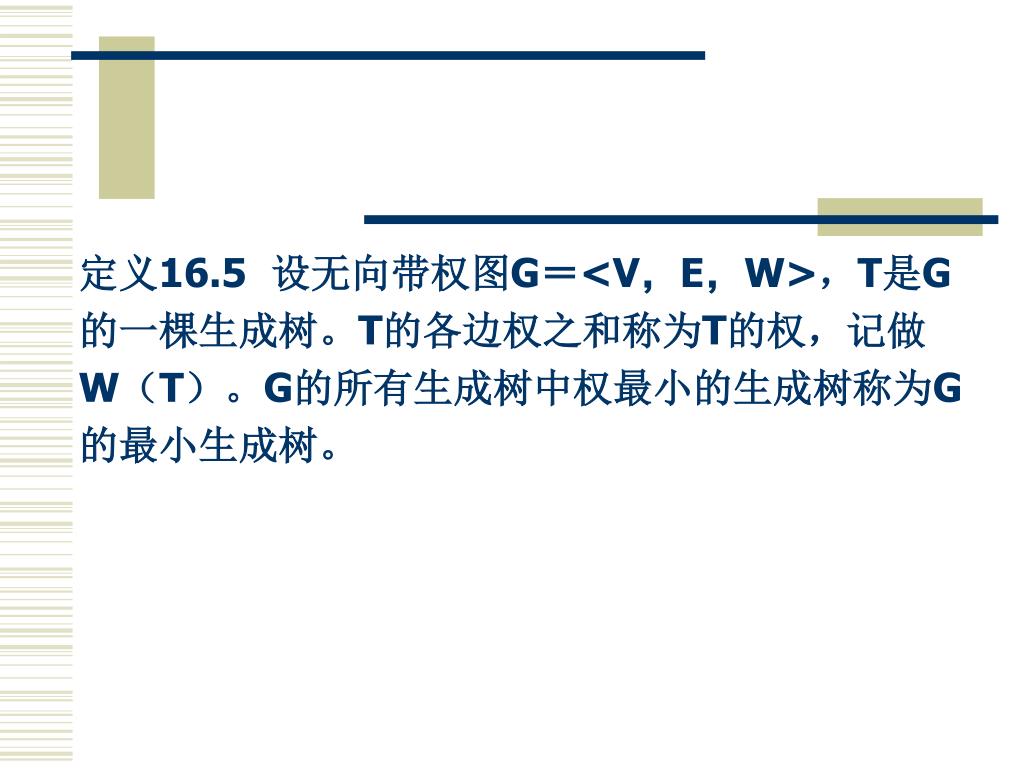

定义16.5 设无向带权图G=<V,E,W>,T是G的一棵生成树。T的各边权之和称为T的权,记做W(T)。G的所有生成树中权最小的生成树称为G的最小生成树。


6048031

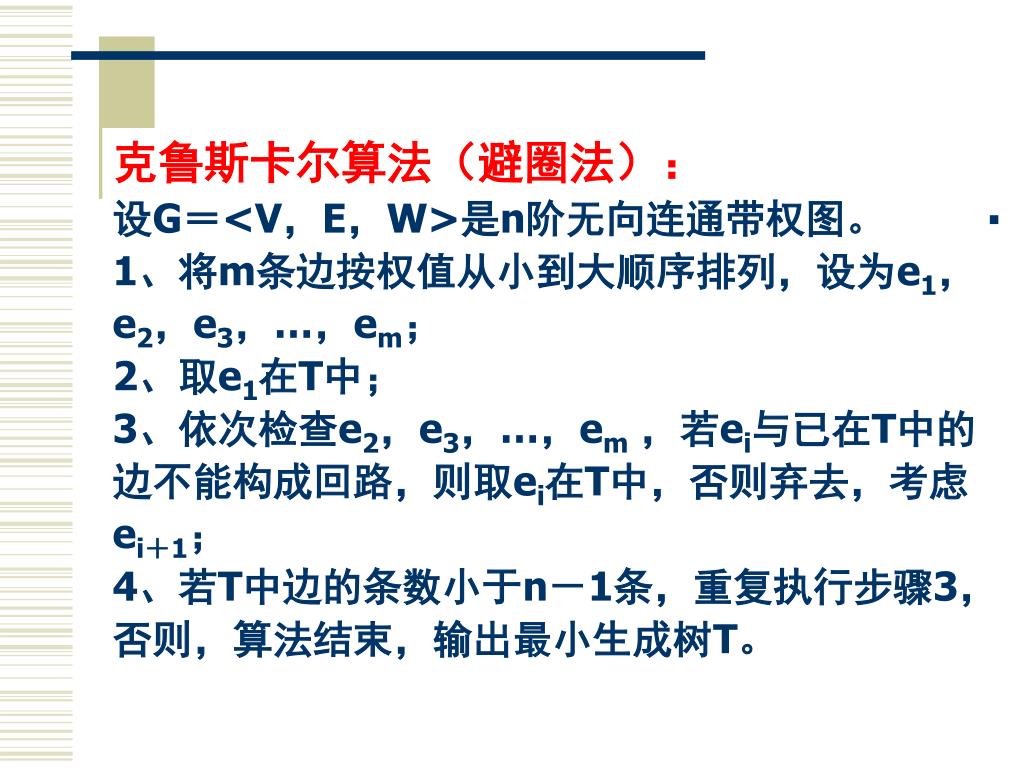

克鲁斯卡尔算法(避圈法):

设G=<V,E,W>是n阶无向连通带权图。

1、将m条边按权值从小到大顺序排列,设为e1,e2,e3,…,em;

2、取e1在T中;

3、依次检查e2,e3,…,em,若ei与已在T中的边不能构成回路,则取ei在T中,否则弃去,考虑ei+1;

4、若T中边的条数小于n-1条,重复执行步骤3,否则,算法结束,输出最小生成树T。


6048031

2

12

4

11

1

9

3

8

5

2

10

6

7

1

3

9

5

8

6

如例:

按权值对边进行排列为:1,2,3,4,5,6,7,8,9,10,11,12


6048031

图中的红线表示最小生成树的边

  • Prim算法的基本思想是:

  • 1). 选择图G的一条权值最小的边e1;

  • 2). 假设G的一棵子树T已经确定;

  • 3). 选择G的不在T中的具有最小权值的边e,使得T{e}仍是G的一棵子树。

1

10

2

50

45

30

40

3

4

25

5

35

55

20

15

6


6048031

4.3.3 根树及其应用

如果一个有向图的底图为无向树,则该有向图称为有向树。

定义16. 6 设T是n(n≥2)阶有向树,如果有且仅有一个入度为0的点。其他点的入度均为1,则称有向树T为有根树,简称根树。入度为0的点称为树根,入度为1出度为0的点称为树叶,入度为1出度不为0的点称为内点。内点与树根统称为分枝点。从树根到T的任意顶点v的通路(路径)长度称为v的层数,层数最大顶点的层数称为树高。将平凡树也称为根树。


6048031

a

b

c

d

h

f

g

e

i

j

k

l

祖先,后代

父亲,儿子

兄弟

根树分类:

(1)r叉树;r叉有序树;

(2)r叉正则树;r叉正则有序树;

(3)r叉完全正则树;r叉完全正则有序树;


6048031

定义16.8 设T是一棵根树,∀v∈v(T),称v及其后代的导出子图TV为T的以v为根的根子树。

2叉树,左子树,右子树

定义16.9 设T是具有t片树叶v1,v2,…,vn的二叉树,且各片树叶所含的权为w1,w2,…,wt,令

W(T)=l1w1+l2w2+…+ltwt

其中,li(i=1,2,…,t)是树叶vi的层数。在所有带权w1,w2,…,wn的二叉树中,权最小的那棵树,称为最优二叉树。

如图16.7


6048031

Huffman算法:

给定实数w1,w2,…,wt且w1≤w2≤…≤wt

(1)连接权为w1 w2的两片树叶,得一分支点w3,其权为w1+w2。

(2)在w1+w2,w3,…,wt,中选出两个最小的权,连接它们对应的顶点(不一定是树叶),得新分支点及所带的权。

(3)重复(2),直至形成t-1个分支点,t片树叶为止。


6048031

例如: 已知权值 W={ 5, 6, 2, 9, 7 }

5

6

2

9

7

6

9

7

7

5

2

9

7

13

5

2

6

7


6048031

9

7

13

5

2

6

7

29

1

0

13

16

0

0

1

1

6

7

9

7

1

0

00

01

10

5

2

110

111


6048031

例 求树叶权为2,3,5,7,11,13,17,21,39的最优树。

解 首先权最小的两片树叶2和3“合并”成一片树叶,并赋以权2+3=5;

再把“合并”的树叶与未处理过的树叶中权最小的两片树叶5和5“合并”成一片树叶,并赋以权5+5=10。

依次类推;


Huffman

Huffman树应用

通信中,常用二进制编码表示符号:

如:00、01、10、11分别表示A、B、C、D

等长码表示法

ACBBDCCA可表示为:

0010010111101000

缺点:效率不高


6048031

不等长编码

  • 若{A,B,C,…,H}出现频率不一样,则出现频率高的用短码字

  • 例: A,B,C,D,E,F,G,H, 编码为

    0,1,00,01,10,11,000,001.

    若收到000111, 不能唯一解码:

    GFB, CDF, AHF,…等.

    原因: 码字互为前缀,如00是001的前缀


6048031

0

1

0

1

1

0

1

00

010

011

如何生成二元前缀码??

定义16.10 前缀码,二元前缀码

  • 例:{A,B,C,D}编码为 {00,010,011,1}

  • 收到000111,译为 ACD


6048031

定理16.6 由一棵树给定的2叉正则树,可以产生唯一的一个二元前缀码。

如书P314页例16.5,例16.6


6048031

二叉树遍历问题:

1、前序遍历法定义为:

(1)访问T的根;

(2)用前序遍历左子树T1;

(3)用前序遍历右子树T2。

2、中序遍历法定义为:

(1)用中序遍历T的左子树;

(2)访问T的根;

(3)用中序遍历T的右子树。

3、后序遍历法定义为:

(1)用后序遍历T的左子树;

(2)用后序遍历T的右子树;

(3)访问T的根。


6048031

a

b

c

d

e

f

g

i

h

先序:a b d e c f h i g

中序:d b e a h f i c g

后序:d e b h i f g c a

如书例16.7:中缀表示,前缀表示(波兰记法)


6048031

由二叉树的先序和中序序列建树

仅知二叉树的先序序列“abcdefg”不能唯一确定一棵二叉树,

如果同时已知二叉树的中序序列“cbdaegf”,则会如何?

二叉树的先序序列

左子树

右子树

二叉树的中序序列

左子树

右子树


6048031

a b c d e f g

a

b

c

d

e

f

g

例如:

先序序列中序序列

c

c b d a e g f

b

d

a

e

g

f

a

b

e

^

c

d

f

^

^

^

^

^

g

^

^


6048031

问题:已知中序和后序能否唯一的确定一颗二叉树?已知先序和后序呢?

例:

中序:BHDAECGF

后序:HBDEGFCA


6048031

4.4 平面图及图的着色

4.4.1 平面图的基本概念

定义17.1 如果图G能以这样的方式画在曲面S上,即除了顶点处外无边相交,则称G可嵌入曲面S。若G可嵌入平面,则G是可平面图或平面图。画出的无边相交的图称为G的平面嵌入,无平面嵌入的图称为非平面图。


6048031

如书图17.1

定理17.1 若图G是平面图,则G的任何子图都是平面图。

定理17.2 若图G是非平面图,则G的任何母图都是非平面图。

推论 Kn(n≥5)和K3,n(n≥3)都是非平面图。


6048031

定理17.3 设G是平面图,则在G中加平行边或环后所得图还是平面图。

定义17.2 设G是平面图(且已是平面嵌入),由G的边将G所在的平面划分成若干个区域,每个区域都称为G的一个面。其中面积无限的面称为无限面或外部面,面积有限的面称为有限面或内部面。包围每个面的所有边组成的回路组称为该面的边界,边界的长度称为该面的次数deg(R)。

如图17.2


6048031

定理17.4 平面图G中所有面的次数之和等于边数m的两倍,即

其中r为G的面数。

定义17.3 设G为简单平面图,若在G的任意不相邻的顶点u,v之间加边(u,v),所得图为非平面图,则称G为极大平面图。

定理17.5 极大平面图是连通的。


6048031

定理17.6 设G为n(n≥3)阶极大平面图,则G中不可能存在割点和桥。

定理17.7 设G是n(n≥3)阶简单连通的平面图,G为极大平面图当且仅当G的每个面的次数均为3。

如图17.4

定义17.4 若在非平面图G中任意删除一条边,所得图为平面图,则称G为极小平面图。


6048031

4.4.2 欧拉公式

定理17.8(欧拉公式) 设图G是任意的无向连通平面图,它具有n个结点,m条边,r个面,则 n-m+r=2。

定理17.9 对于具有k(k≥2)个连通分支的平面图G,有n-m+r=k+1,其中n,m,r分别为G的顶点数,边数和面数。


6048031

定理17.10 设G是连通的平面图,且每个面的次数至少为l(l≥3),则G的边数m与顶点数n有如下关系:

推论 K5与K3,3都不是平面图。

定理17.11 设G是有k(k≥2)个连通分支的平面图,各面的次数至少为l(l≥3),则边数m与顶点数n应有如下关系


6048031

定理17.14 设G是简单平面图,则G的最小度

定理17.12 设G是n(n≥3)阶m条边的简单平面图,则 m≤3n-6

定理17.13 设G是n(n≥3)阶m条边的极大平面图,则 m=3n-6


6048031

4.4.3 平面图的判断

定义17.5 设e=(u,v)为图G的一条边,在G中删除e,增加新的结点w,使u,v均与w相邻,称为在G中插入2度结点w。设w为G中一个2度顶点,w与u,v相邻,删除w,增加新边(u,v),称为在G中消去2度顶点w。

定义17.6 若两个图G1与G2同构,或通过反复插入或消去2度顶点后是同构的,则称G1与G2是同胚的。

如图17.5


6048031

定理17.15(库拉托夫斯基定理1)图G是平面图的当且仅当该图G不包含与K5或K3,3同胚的子图。

定理17.16(库拉托夫斯基定理2)图G是平面图的当且仅当该图G中既没有可以收缩到K5的子图也没有可以收缩到K3,3的子图。

如书例


6048031

定义17.7 设G是某平面图的某个平面嵌入,构造G的对偶图G*如下:

在G的面Ri中放置G*的顶点vi*。设e为G的任意一条边,

若e在G的面Ri与Rj的公共边界上,做G*的边e*与e相交,且e*关联G*的位于Ri与Rj中的顶点vi*与vj* ,即e*=(vi*,vj*),e*不与其他任何边相交。

若e为G中的桥且在面Ri的边界上,则e*是以Ri中G*的顶点为端点的环,即e*=(vi*,vi*)。

4.4.4 平面图的对偶图


6048031

4.4.5 图中顶点的着色

定义17.9 k-着色

k色图

色数

“四色猜想”


  • Login
