  1. TFTP 2조

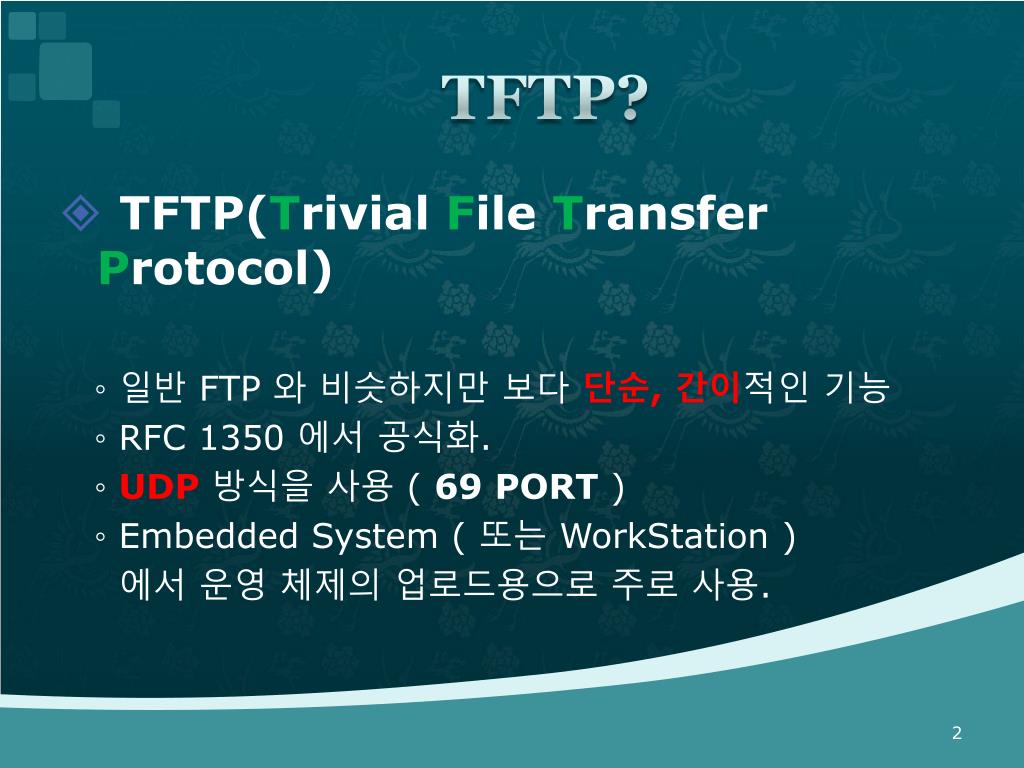

  2. TFTP? • TFTP(Trivial File Transfer Protocol) ◦ 일반 FTP 와 비슷하지만 보다 단순, 간이적인 기능 ◦ RFC 1350 에서 공식화. ◦ UDP방식을 사용( 69 PORT ) ◦ Embedded System ( 또는 WorkStation ) 에서 운영 체제의 업로드용으로 주로 사용.

  3. TFTP의 Message Message RRQ WRQ DATA ACK ERROR • RRQ ( Read request ) • WRQ ( Write request ) • DATA • ACK ( Acknowledge ) • ERROR

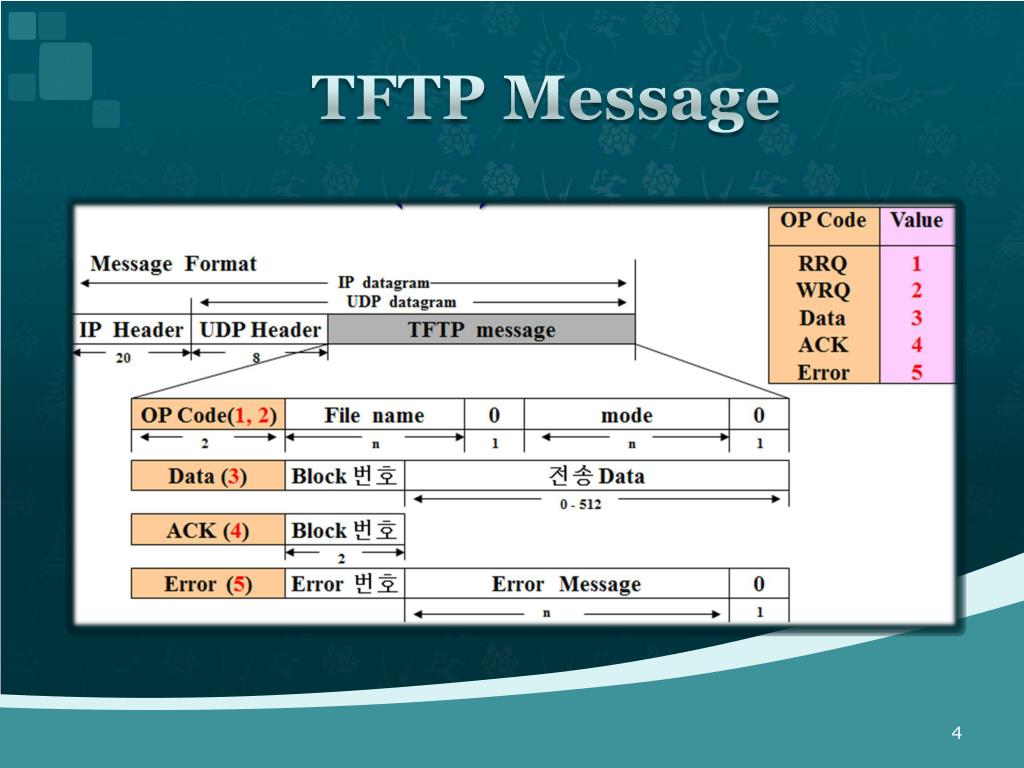

  4. TFTPMessage

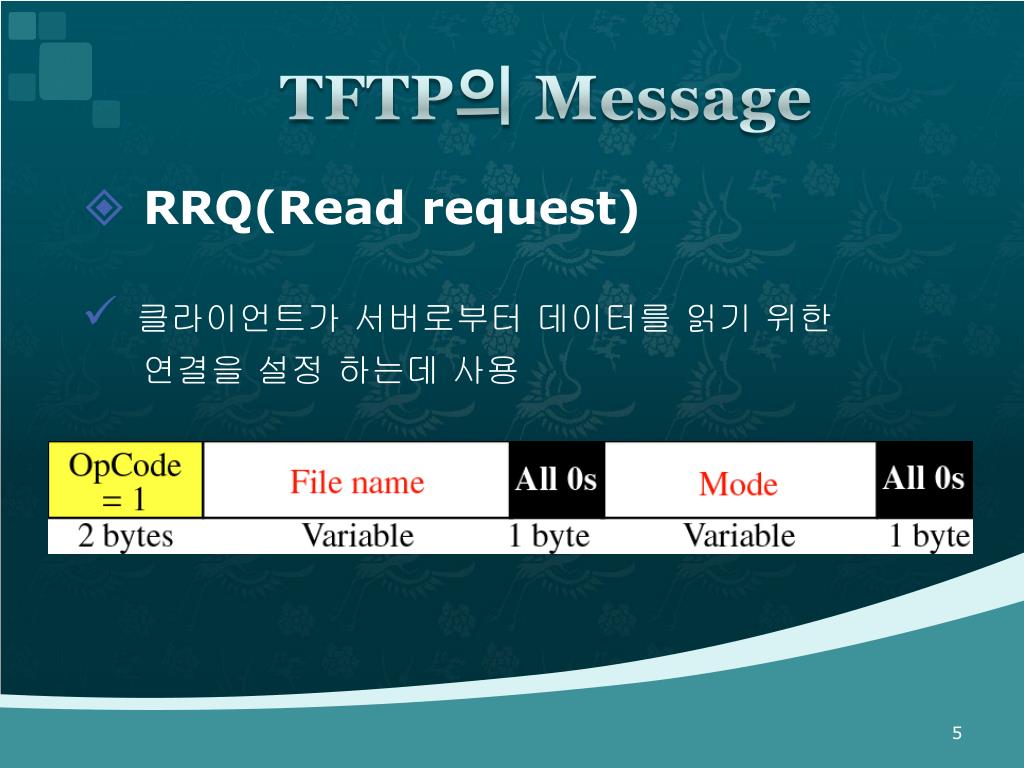

  5. TFTP의 Message • RRQ(Read request) • 클라이언트가 서버로부터 데이터를 읽기 위한 연결을 설정 하는데 사용

  6. TFTP의 Message • WRQ(Write request) • 클라이언트가 서버에 데이터를 쓰기 위한 연결 요청

  7. TFTP의 Message • DATA • 데이터 블록을 전송하기 위해 사용

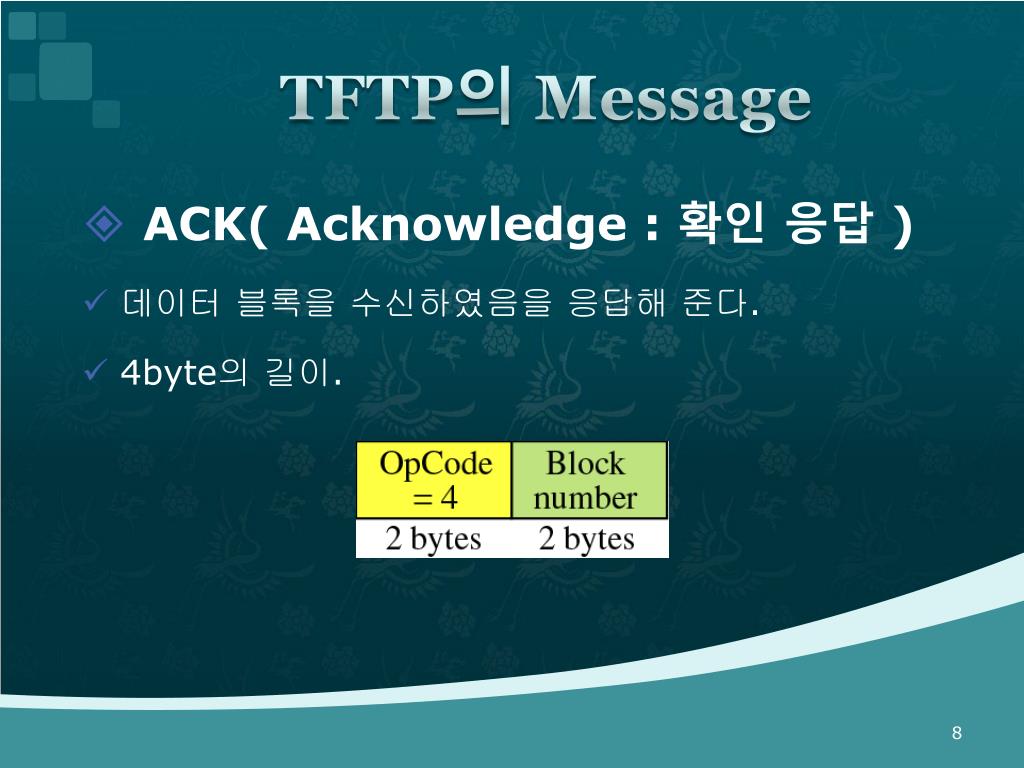

  8. TFTP의 Message • ACK( Acknowledge : 확인 응답 ) • 데이터 블록을수신하였음을 응답해 준다. • 4byte의 길이.

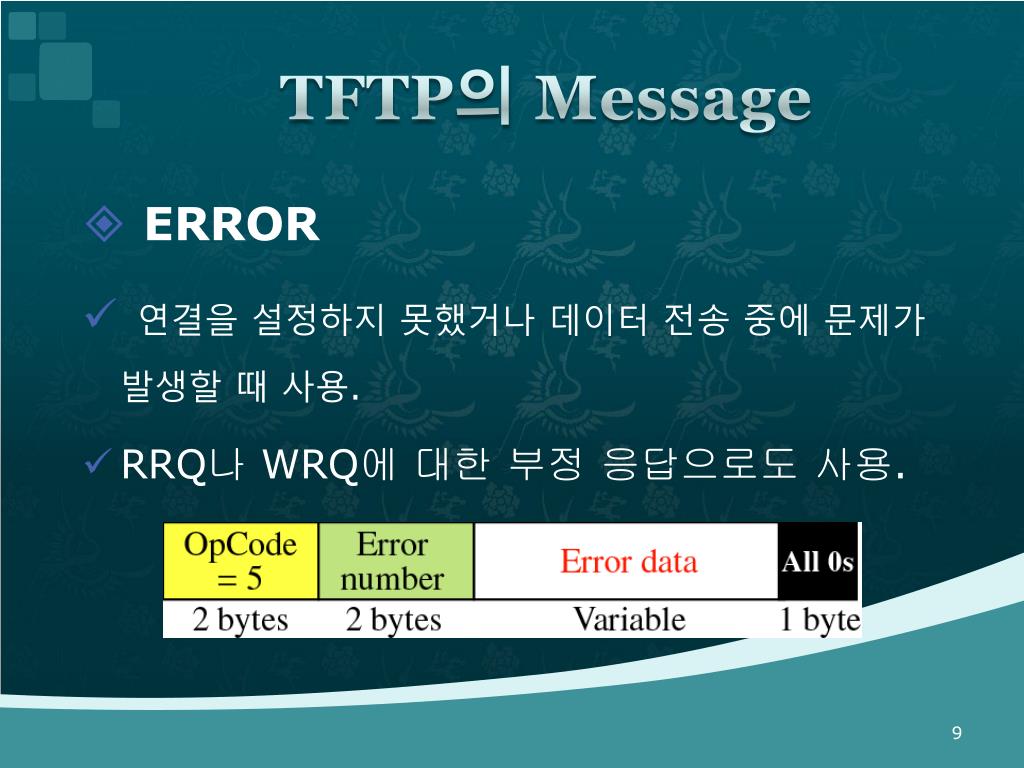

  9. TFTP의 Message • ERROR • 연결을 설정하지 못했거나 데이터 전송 중에 문제가 발생할 때 사용. • RRQ나 WRQ에 대한 부정 응답으로도 사용.

  10. TFTP의 Message • ERROR Number

  11. TFTP의 연결 • UDP를 사용 • TCP방식의 FTP에 비해서 간단한 전송형태. • 부트로더(BOOTP) 등과 연동하여 네트워크 부트, OS설치 등에 사용. • 쌍방 연결 설정과 종료를 제공하지 않음. • 데이터 블록을 사용자 데이터그램으로캡슐화.

  12. TFTP의 연결 • 모든 데이터 블록을 전송할 수 있는 연결 필요 • RRQ, WRQ, ACK, ERROR 사용 • 메시지 사용연결 종료를 위해 512 바이트보다 적은 DATA 메시지 사용

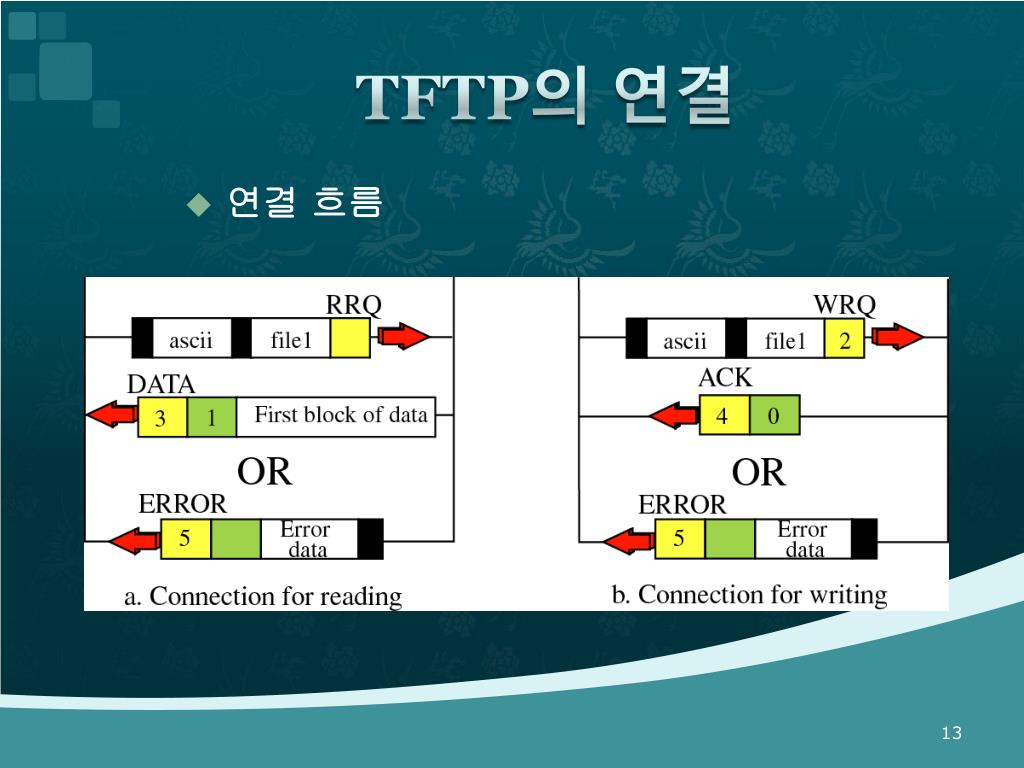

  13. TFTP의 연결 • 연결 흐름

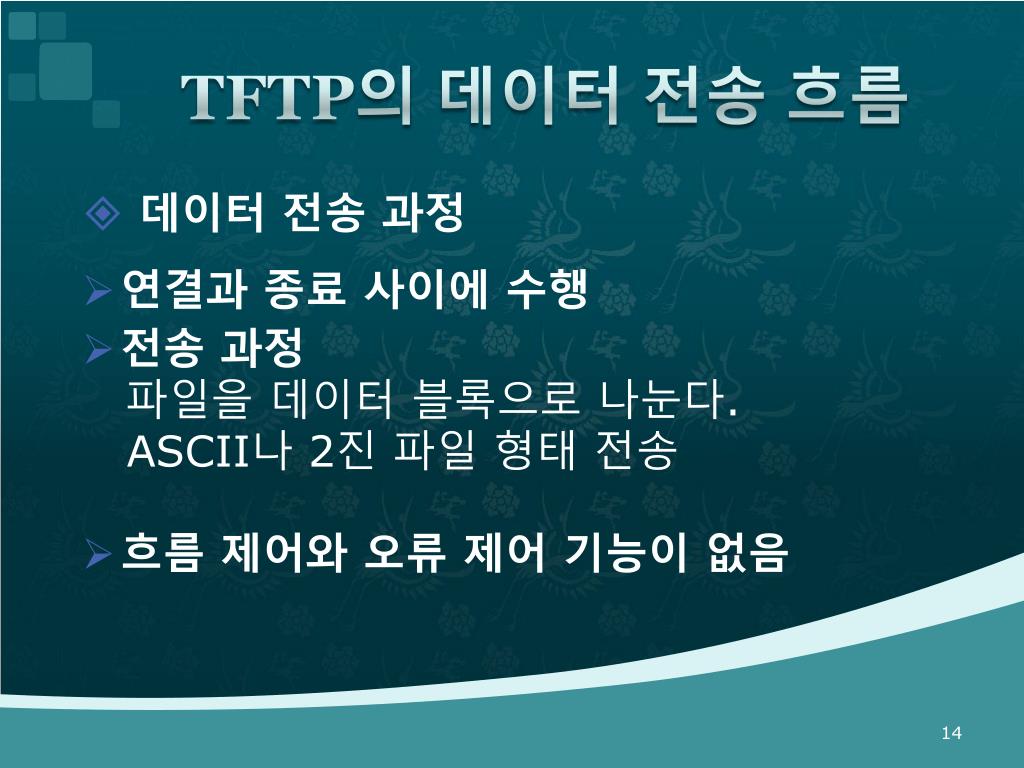

  14. TFTP의 데이터 전송 흐름 • 데이터 전송 과정 • 연결과 종료 사이에 수행 • 전송 과정 파일을 데이터 블록으로 나눈다. ASCII나 2진 파일 형태 전송 • 흐름 제어와 오류 제어 기능이 없음

  15. TFTP의 데이터 전송 흐름 • 데이터 흐름 제어 • 데이터 블록 하나를 DATA 메시지로 전송하고 ACK 메시지를 기다림 • 응답이 있으면 다음 블록 전송 • 정지 – 대기 프로토콜 사용

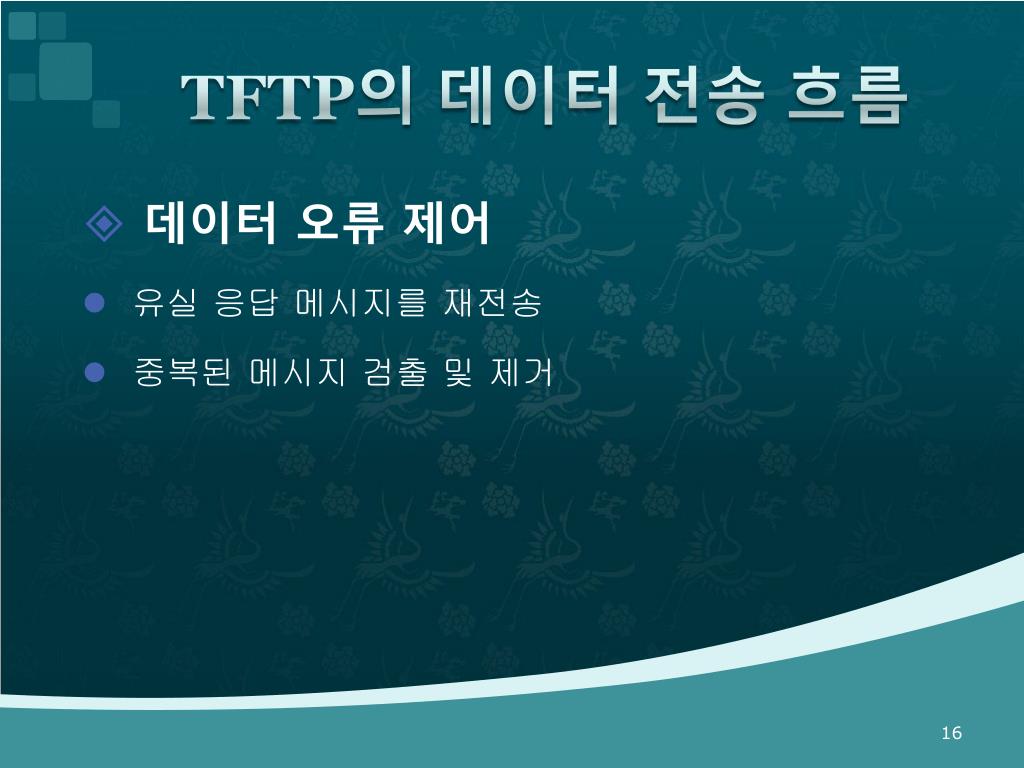

  16. TFTP의 데이터 전송 흐름 • 데이터 오류 제어 • 유실 응답 메시지를 재전송 • 중복된 메시지 검출 및 제거

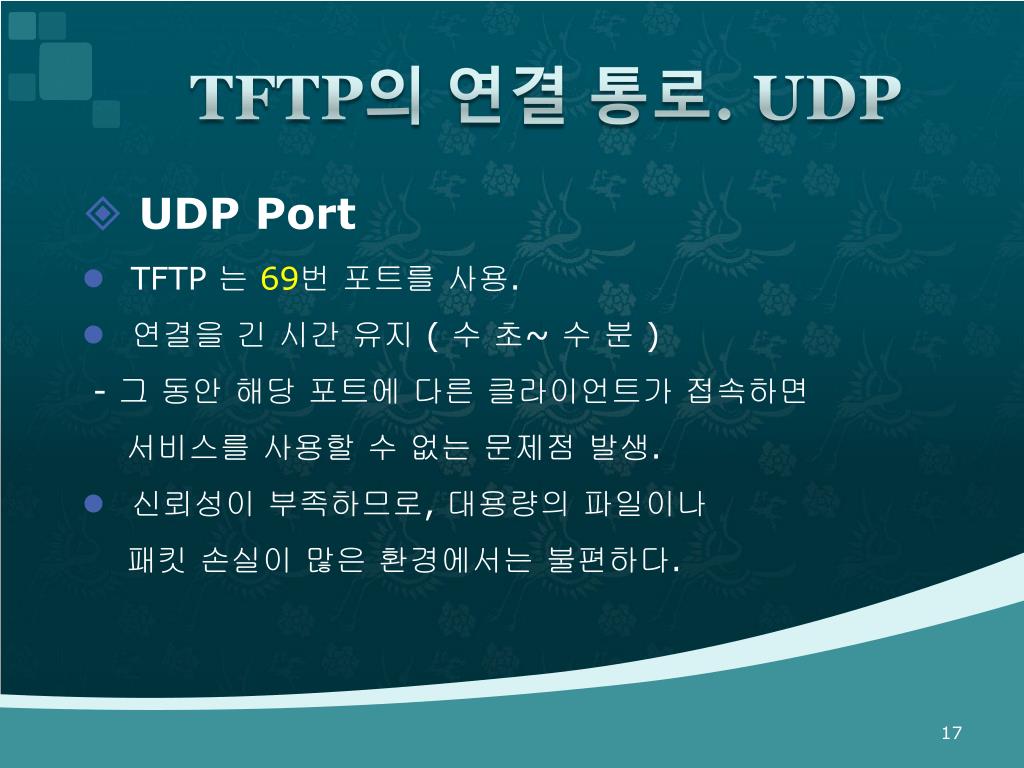

  17. TFTP의 연결 통로. UDP • UDP Port • TFTP 는 69번 포트를 사용. • 연결을 긴 시간 유지 ( 수 초~ 수 분 ) - 그 동안 해당 포트에 다른 클라이언트가 접속하면 서비스를 사용할 수 없는 문제점 발생. • 신뢰성이 부족하므로, 대용량의 파일이나 패킷 손실이 많은 환경에서는 불편하다.

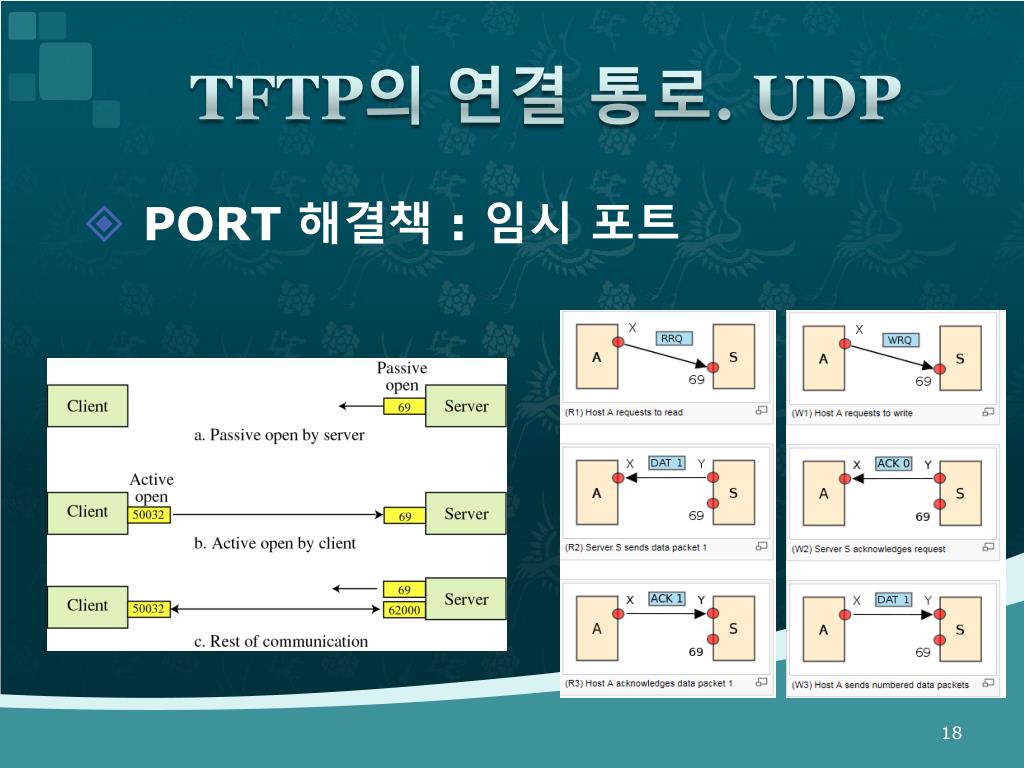

  18. TFTP의 연결 통로. UDP • PORT 해결책 : 임시 포트

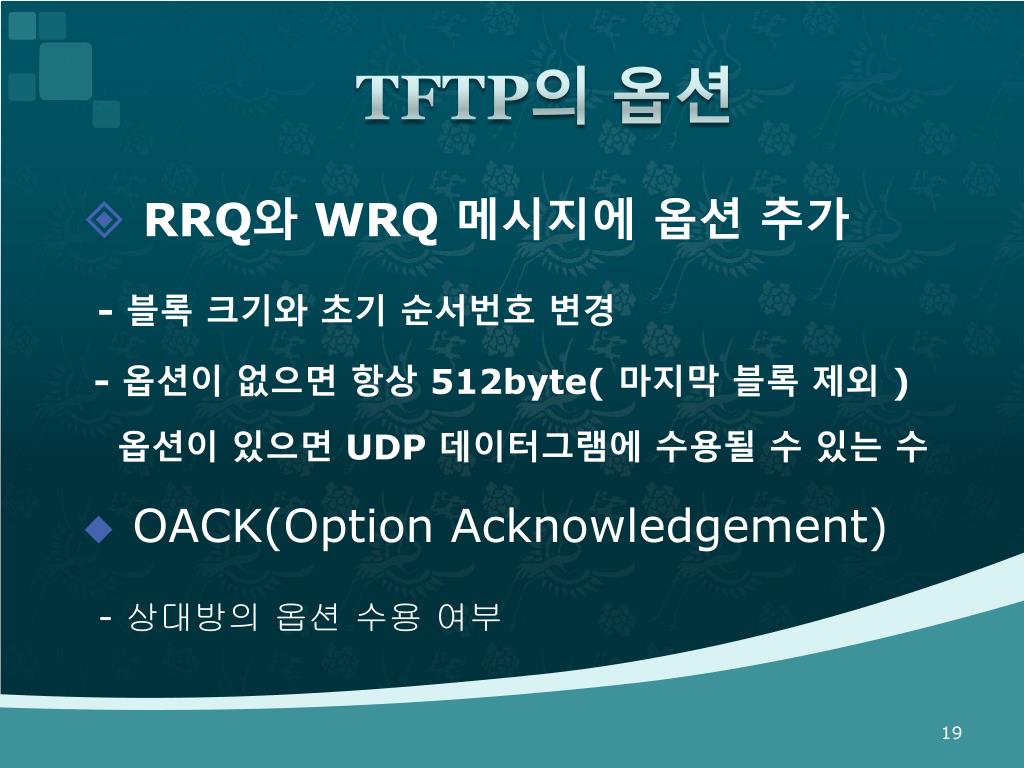

  19. TFTP의 옵션 • RRQ와 WRQ 메시지에 옵션 추가 - 블록 크기와 초기 순서번호 변경 - 옵션이 없으면 항상 512byte( 마지막 블록 제외 ) 옵션이 있으면UDP 데이터그램에 수용될 수 있는 수 • OACK(Option Acknowledgement) - 상대방의 옵션 수용 여부

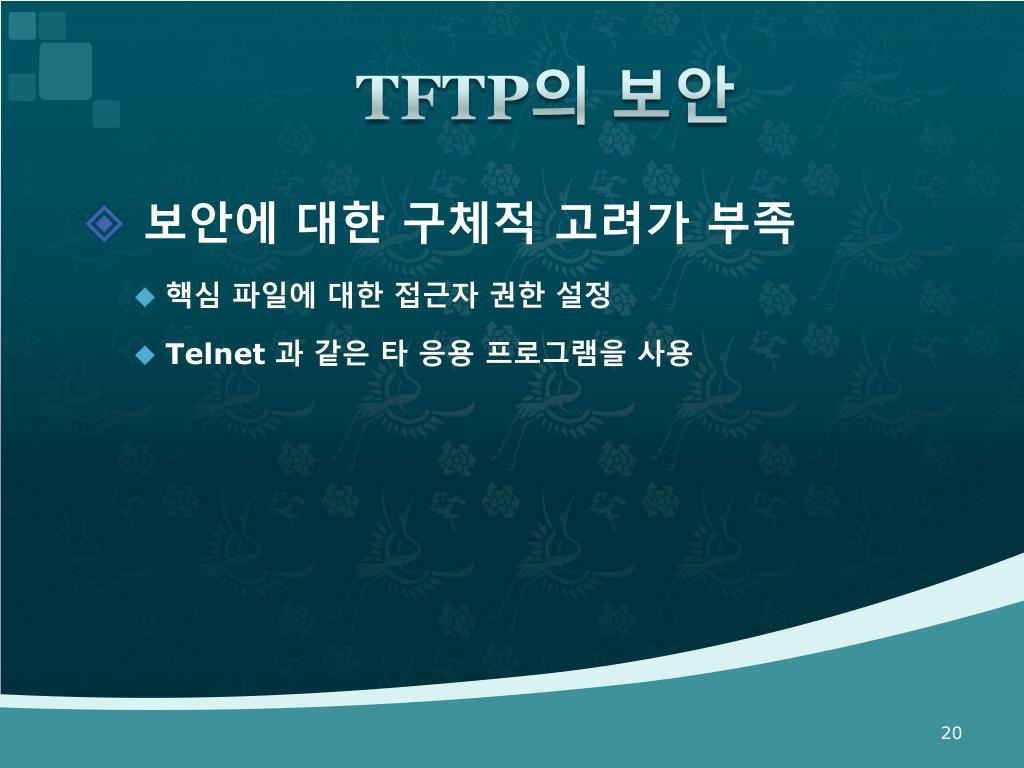

  20. TFTP의 보안 • 보안에 대한 구체적 고려가 부족 • 핵심 파일에 대한 접근자 권한 설정 • Telnet 과 같은 타 응용 프로그램을 사용

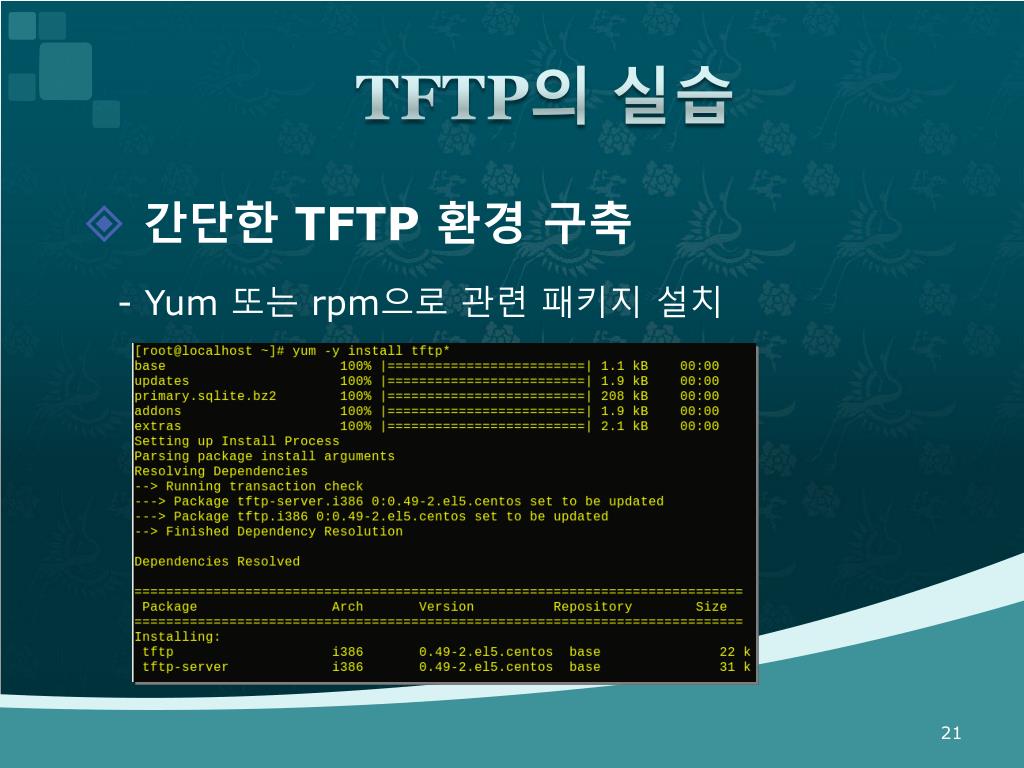

  21. TFTP의 실습 • 간단한 TFTP 환경 구축 - Yum 또는 rpm으로 관련 패키지 설치

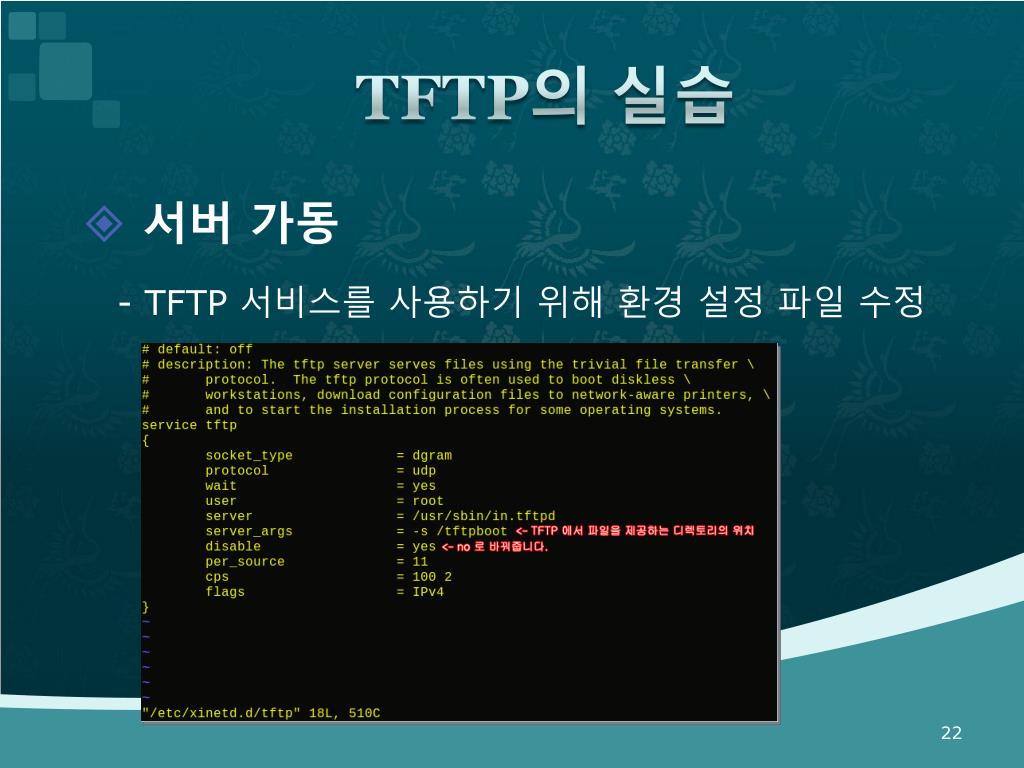

  22. TFTP의 실습 • 서버 가동 - TFTP 서비스를 사용하기 위해 환경 설정 파일 수정

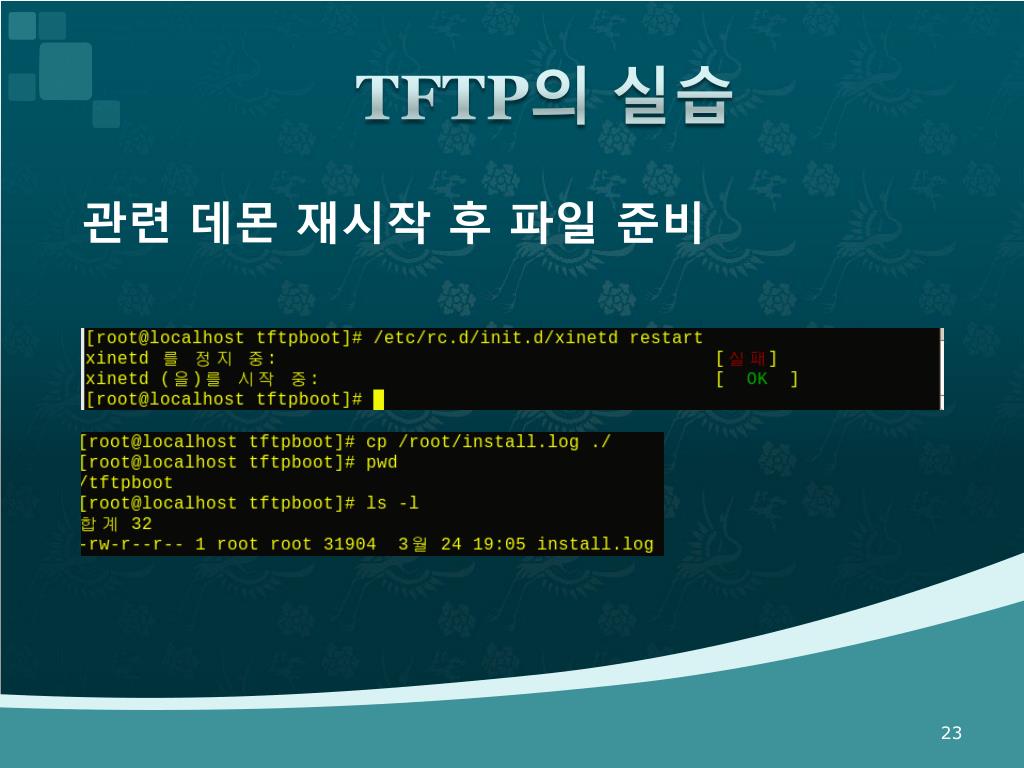

  23. TFTP의 실습 관련 데몬 재시작후 파일 준비

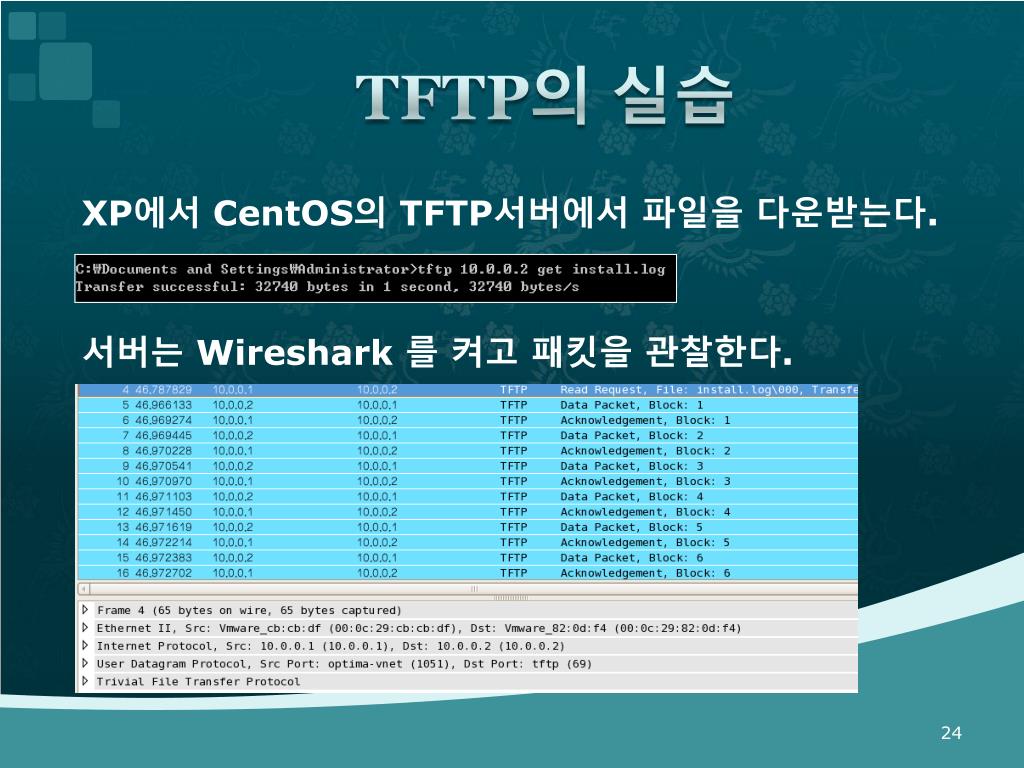

  24. TFTP의 실습 XP에서 CentOS의 TFTP서버에서 파일을 다운받는다. 서버는 Wireshark를 켜고 패킷을 관찰한다.

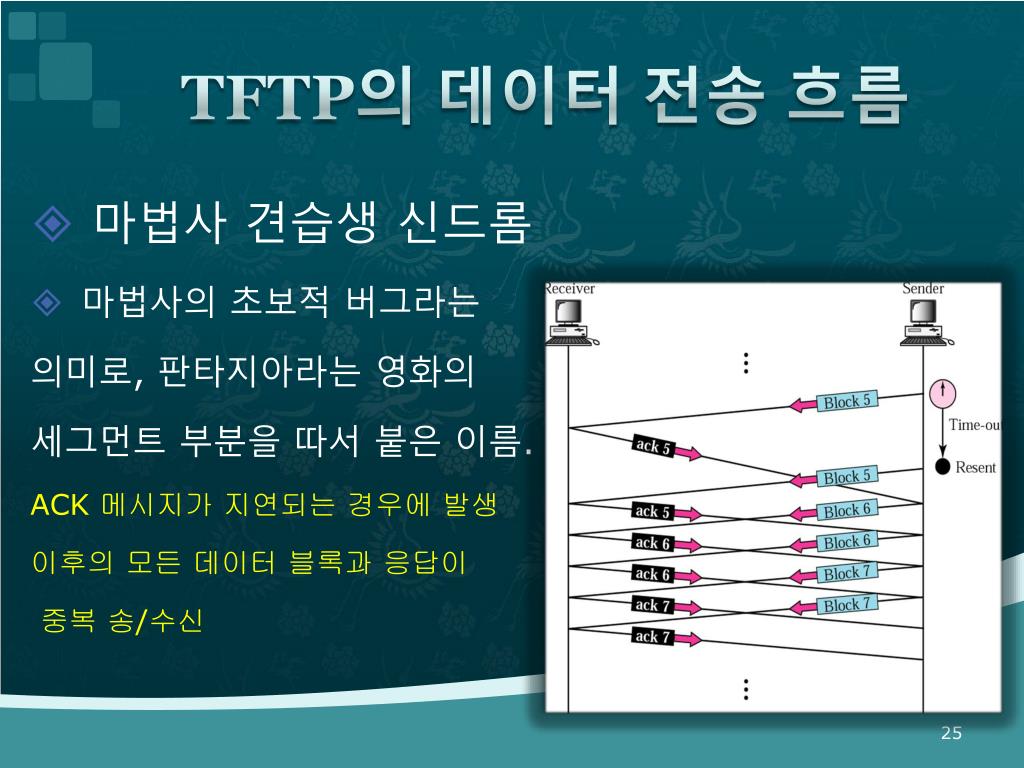

  25. TFTP의 데이터 전송 흐름 • 마법사 견습생 신드롬 • 마법사의 초보적 버그라는 의미로, 판타지아라는영화의 세그먼트 부분을따서 붙은 이름. ACK 메시지가 지연되는 경우에 발생 이후의 모든 데이터 블록과 응답이 중복 송/수신

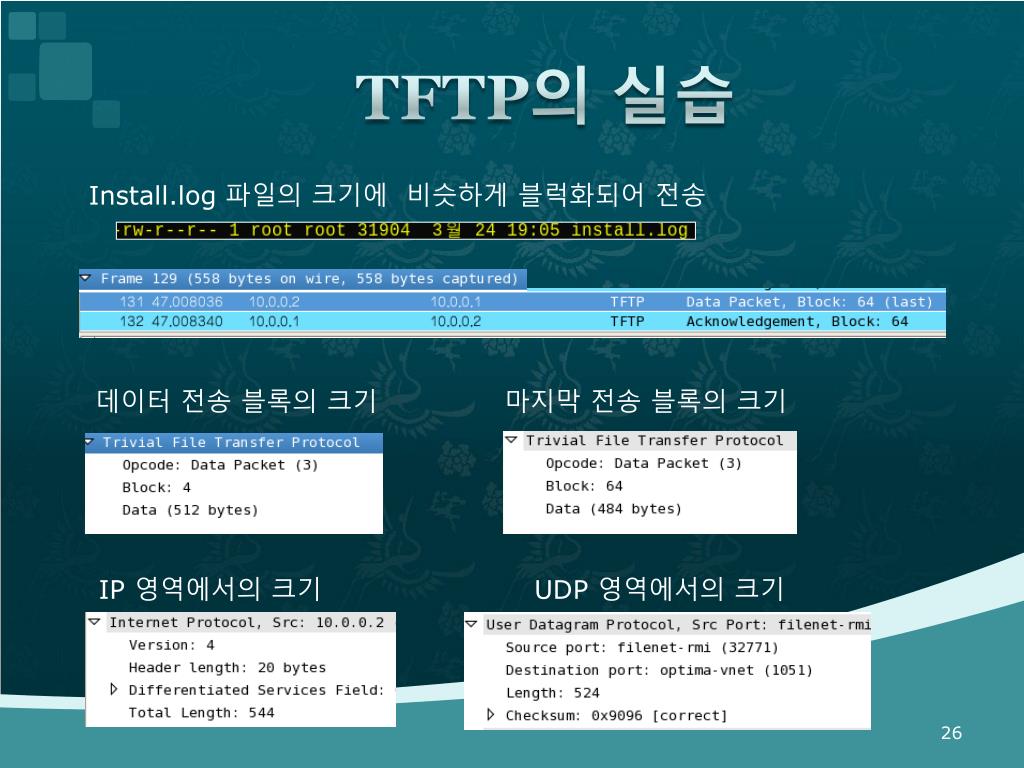

  26. TFTP의 실습 Install.log 파일의 크기에 비슷하게 블럭화되어 전송 데이터 전송 블록의 크기마지막 전송 블록의 크기 IP 영역에서의 크기 UDP 영역에서의 크기

  27. 끝
